2020年人教版九年级物理第15章电流和电路第2节电流和电路同步测试2

最新人教版初中物理九年级第十五章《电流和电路》单元测试（含答案）一．选择题（每小题2分，共30分）1．太阳喷射大量带电微粒进入大气层会引起地磁暴，影响通信、导航的运行。

太阳喷射的带电微粒可能是（）A．中子、电子B．质子、中子C．分子、原子D．质子、电子2．用丝绸摩擦两根玻璃棒，则两根玻璃棒（）A．得到电子B．带负电C．靠近时会互相排斥D．靠近时会互相吸引3．小芳同学想探究“塑料梳子与头发摩擦后，各带什么电荷？”于是，她用梳过头的梳子去靠近水平悬挂且被丝绸摩擦过的玻璃棒一端，发现两者互相吸引。

那么，下列关于塑料梳子和头发的带电情况正确的是（）A．梳子带负电，头发带正电 B．梳子带负电，头发带负电C．梳子带正电，头发带负电 D．梳子带正电，头发带正电4．如图所示是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。

下列说法中正确的是（）A．静电释放过程是电子在转移B．“除电”后人体就没有电荷了C．人体与衣服摩擦可创造出电荷D．静电释放器可以由陶瓷制成5．用毛皮摩擦过的橡胶棒接触验电器的金属球，如图所示，两金属箔片张开，下面说法正确的是（）A．毛皮和橡胶棒摩擦的过程中创造了电荷B．毛皮和橡胶棒摩擦的过程中，橡胶棒因失去电子带负电C．两片金属箔由于带同种电荷相互排斥而张开D．验电器中电流的方向由金属球经金属杆流向金属箔6．如图所示的电路，合上开关后两只小灯都发光。

把一根导线接在L2两端，假设电源电压不变，导线电阻忽略不计，下列对现象的描述或分析正确的是（）A．灯L2一定熄灭B．灯L1的亮度不变C．电路中的电流大小不变D．电源发生短路7．如图，使验电器A带上正电，B不带电。

用带有绝缘柄的金属棒把A和B连接起来。

下列对现象的描述或解释正确的是（）A．A的金属箔完全闭合，B的金属箔张开B．金属箔开合的瞬间，质子从A定向移动到BC．金属箔开合的瞬间，自由电子从B定向移动到AD．金属箔开合的瞬间，电流方向从B流向A8．如图甲所示的是中国科技馆“模拟避雷针”的实验展台。

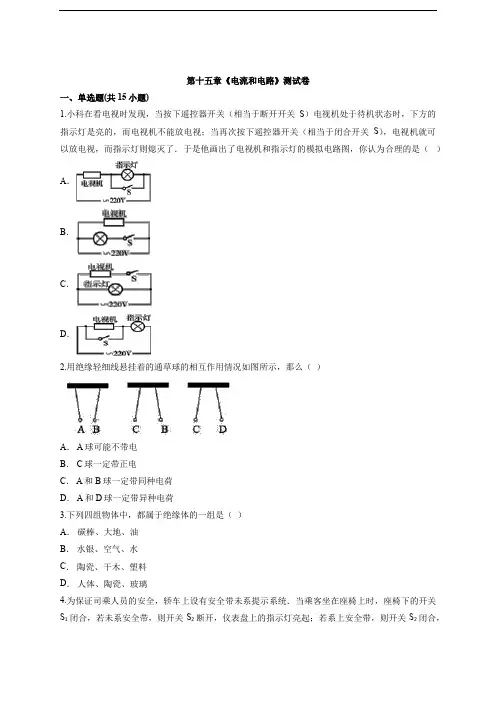

第十五章《电流和电路》测试卷一、单选题(共15小题)1.小科在看电视时发现，当按下遥控器开关（相当于断开开关S）电视机处于待机状态时，下方的指示灯是亮的，而电视机不能放电视；当再次按下遥控器开关（相当于闭合开关S），电视机就可以放电视，而指示灯则熄灭了．于是他画出了电视机和指示灯的模拟电路图，你认为合理的是（）A．B．C．D．2.用绝缘轻细线悬挂着的通草球的相互作用情况如图所示，那么（）A． A球可能不带电B． C球一定带正电C． A和 B球一定带同种电荷D． A和 D球一定带异种电荷3.下列四组物体中，都属于绝缘体的一组是（）A．碳棒、大地、油B．水银、空气、水C．陶瓷、干木、塑料D．人体、陶瓷、玻璃4.为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A．B．C．D．5.如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A 和B连接起来．下列说法正确的是（）A． A中正电荷通过金属棒流向B，A金属箔的张角减小B． B中负电荷通过金属棒流向A，B金属箔的张角增大C． A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向AD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大6.某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（）A．B．C．D．7.如图所示的电路连接中会烧坏电流表的是（）A．B．C．D．8.小华发现宾馆里的“插卡取电器”有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；①将专用磁卡插入，看能否通电；①将专用磁卡贴在面板上不插入，看能否通电．其中可行的方法是（）A． ①①B． ①①C． ①①D． ①①①9.如图所示，AB间电压保持不变，当开关S闭合后，电流表的示数为I1，当S断开后，电流表示数为I2，则I1、I2的大小关系为（）A．I1＜I2B．I1=I2C．I1＞I2D．无法判断10.关于原子和原子核，下列说法正确的是（）A．原子由原子核和核外电子组成B．原子由中子和质子组成C．原子核由中子和电子组成D．原子核不能再分11.某同学测量电路中的电流时，在如图所示的电路图中的P点接入电流表，测量时电流表的读数是0.6A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是（）A．灯泡L1中通过的电流是0.6 A，灯泡L2中通过的电流也是0.6 AB．灯泡L1中通过的电流是0.3 A，灯泡L2中通过的电流也是0.3 AC．灯泡L1中通过的电流是0.6 A，灯泡L2中通过的电流是0 AD．灯泡L1中通过的电流是0 A，灯泡L2中通过的电流是0.6 A12.如图是电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是（）A． S1闭合、S2断开时，照明灯与电动机并联B． S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时、S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作13.如图是闪电电流通过避雷针的示意图，已知云层带正电荷，下列说法中正确的是（）A．雷电电流具有很大的电能，但对人体没有任何危险B．正电荷从云层定向移动到大地，电流的方向是从云层流向大地C．避雷针中电流是由于正、负电荷同时定向移动形成的D．云层带正电是因为它失去电子，正电荷数比负电荷数多14.电路和水路有许多相似之处．在电路中和如图所示水路中的阀门作用相似的是（）A．电源B．用电器C．开关D．导线15.实验时用铜导线连接电路元件，导线中的铜属于（）A．导体B．半导体C．绝缘体D．超导体二、填空题(共3小题)16.如图是用来说明原子及原子核结构情况的示意图．由此图提供的信息可知：原子是由原子核和核外的 ______ 组成的；原子核内的质子和中子 ______ （选填“有”或“没有”）更精细的结构．17.在干燥的环境中，小红同学用梳子梳头时，头发会随着梳子飘起来，这是利用摩擦的方法使梳子带上了________，从而吸引轻小物体；接着她把用毛皮摩擦过的橡胶棒靠近另一个带电体，发现它们会互相排斥，由此推断：这个带电体带________(选填“正”或“负”)电．18.小明在“探究串联电路电流特点”时，实验电路如图所示（电表未连接），他应选择两个规格______ （选填“相同”或“不相同”的小灯泡）．小明在连接电路时把一个开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，说明他在连接电路前，开关是 ______ 的，实验中利用______ 表指针的偏转显示电流大小．三、实验题(共3小题)19.在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是 ______A．按照电路图连接电路的过程中，开关应该是断开的B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）在串联电路中开关的作用是 ______ ．（3）在并联电路中支路开关的作用是 ______ ．20.甲、乙两位同学在探究并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个、开关一个、小灯泡两个、导线若干，他们交流后决定：（1）甲同学向老师报告，要求增加的元件是 ______ ；（2）甲同学率先探究并联电路中的电流规律，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了 ______ ．（3）在乙同学的协助下，甲同学终于完成了探究并联电路电流规律的正确连接．甲同学读取电流表的示数后，感觉比其它实验小组的读数大一些，于是他断开开关又仔细观察发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须 ______ ；（4）甲同学解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，C点电流如图乙所示，请帮他把数据填在表格中；（5）甲同学根据数据得出并联电路中电流的规律是：并联电路干路电流等于各支路电流之和．请你指出甲同学此实验不足之处． ______ ．21.下面是王英同学某实验中的三个电路图，请仔细观察后回答：（1）该实验探究的问题是： ______ .（2）王英同学用电流表测出三处的电流分别为I=0.4A、I1=0.2A、I2=0.2A，在表格中记录数据后，下一步应该做的是 ______ （填字母）．A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值（3）你的结论是： ______ ．答案解析1.【答案】A【解析】由题意知，断开开关S电视机处于待机状态时，下方的指示灯是亮的，当开关S闭合时，灯又不亮了，说明指示灯被S短路了．由图知：A、指示灯与电视机串联，与S并联，断开开关S时指示灯亮，闭合开关S时，指示灯被短路熄灭，并且不会出现电源短路，符合题意；B、电视机与灯泡并联，无论开关断开还是闭合，电视机都可以放电视，不符合题意；C、电视机与灯泡并联，无论开关断开还是闭合，指示灯都是亮的，不符合题意；D、指示灯与电视机串联，与开关S并联，开关闭合时指示灯亮，电视机被短路，不符合题意.2.【答案】A【解析】C球、B球相互排斥，说明B球、C球带同种电荷；C球、D球相互排斥，C球、D球带同种电荷．所以B球、C球和D球带同种电荷，但是不能确定B球、C球和D球带何种电荷．A 球、B球相互吸引，说明A球和B球可能带异种电荷，或者B球个带电A球不带电．所以A正确，BCD错误．3.【答案】C【解析】根据导体和绝缘体的定义进行判断，即容易导电的物体是导体；不容易导电的物体是绝缘体.A、碳棒、大地容易导电，是导体，油不容易导电，是绝缘体，故A不符合题意．B、水银、水容易导电，是导体；空气不容易导电，是绝缘体，故B不符合题意．C、陶瓷、干木、塑料不容易导电，是绝缘体，故C符合题意．D、人体容易导电，是导体；陶瓷、玻璃不容易导电，是绝缘体，故D不符合题意．4.【答案】D【解析】由题意知，只有坐在座椅上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了．所以利用了部分电路短路，通过开关S2把灯泡给短路了．A．指示灯与S1串联后与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故A不符合题意；B．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故B不符合题意；C．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故C不符合题意；D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故D符合题意．5.【答案】B【解析】（1）A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开；（2）电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B．6.【答案】D【解析】开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明小灯泡L和电动机M并联，各由一个开关控制．A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意；B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，不合题意；C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；D、开关S1只控制小灯泡，开关S2只控制吸尘用的电动机，二者互不影响，符合题意．7.【答案】A【解析】首先分析两个电路的连接情况，当电流表的两个接线柱直接接在电源的两极时会烧坏电流表．A图中，电路发生了短路，电流表能直接接在电源的两极，会被烧坏．B图中，电流表和L2串联，电流表测这个灯泡中的电流，不会被烧坏．C图中，两灯串联，电流表串联在电路中，电流表测串联电路中的电流，不会被烧坏．D图中，两灯并联，电流表串联在干路中，电流表测干路电流，不会被烧坏．8.【答案】C【解析】①纸片没有磁性，将纸片插入，如果通电，说明取电器属于第一种类型，此方法可行；①专业磁卡插入，第一种取电器会通电，第二种也会通电，所以无法判断是哪种类型，此方法不可行；①磁卡贴在面板上，如果通电，说明取电器属于第二种类型，此方法可行．9.【答案】C【解析】当开关S闭合时，L1、L2两灯泡并联，电流表测的是通过两只灯泡的总电流即干路电流；当S断开后，L2支路没有电流通过，电流表示数等于通过L1支路的电流；根据并联电路的特点:并联电路各支路互不影响，所以S断开后，通过L1的电流不变．所以开关S闭合前电流表的示数大于断开后电流表的示数，即I1＞I2．10.【答案】A【解析】由原子结构的基础知识可知：原子是由位于原子中心的原子核和核外电子组成的，原子核又是由带正电的质子和不带电的中子组成的．11.【答案】B【解析】由电路图可知，两灯泡并联，P点位于干路，即I=0.6A；因为两灯泡完全相同，所以通过灯泡的电流相同，根据并联电路中干路电流等于各支路电流之和，所以通过两灯泡的电流I1=I2=12I=12×0.6A=0.3A．12.【答案】D【解析】电冰箱中电灯与压缩机是并联，冰箱门在电路中相当于一个开关，和照明灯串联，控制照明灯的工作．A、开关S1闭合、S2断开时，照明灯不工作，只有电动机工作，故A错；B、开关S1、S2都闭合时，照明灯L与电动机M并联，故B错；C、关上冰箱门时，S2自动断开，照明灯熄灭，故C错；C、冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理，故D正确．13.【答案】D【解析】A、雷电电流具有很大的电能，人一旦遭雷电击中就会有生命危险，该选项说法不正确；B、云层带正电荷，避雷针工作时尖端放电，负电荷从大地定向移动到云层，因此电流的方向是从云层流向大地，该选项说法不正确；C、避雷针采用金属制作，它的电流是内部的自由电子定向移动形成的，该选项说法不正确；D、云层带正电，是因为它失去电子，正电荷数比负电荷数多，该选项说法正确．14.【答案】C【解析】A、电源与水泵作用相似，电源提供电压，水泵提供水压，故A错误；B、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故B错误；C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C正确；D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误．15.【答案】A【解析】根据物质的导电性，可以分为：（1）容易导电的材料叫导体，常见的导体有金属、人体、大地、酸碱盐的水溶液等；（2）不容易导电的材料叫绝缘体，常见的绝缘体由橡胶、塑料、玻璃、油等；（3）导电性能介于导体和绝缘体之间的材料叫半导体；（4）超导材料是一种电阻为0的材料．铜是导体，容易导电，因此常被用来制造导线，所以选项A符合题意.16.【答案】电子；有【解析】由图知，原子是由位于中心的原子核和外围电子构成，组成的原子核的质子和中子也有更精细的结构．17.【答案】电荷；负【解析】小红同学用梳子梳头时，头发会随着梳子飘起来，这是利用摩擦的方法使梳子带上了电荷，从而吸引轻小物体；毛皮摩擦过的橡胶棒带负电，靠近另一个带电体，发现它们会互相排斥，由此推断它们带同种电荷，则这个“另一个带电体”也带负电．18.【答案】不相同的小灯泡；断开；电流．【解析】（1）在探究串联电路电流特点的实验中，为了探究普遍性的规律，应选择两个规格不相同的灯泡进行实验；（2）把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，说明电路是通路，连接电路时开关没有断开；（3）实验中利用电流表指针的偏转显示电流大小．19.【答案】（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器．【解析】（1）连接实验电路要注意：A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；C、连接实物电路图时，只要把开关S、灯L1、灯L2接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；本题选择没有必要的，即错误的，故选C．（2）在串联电路中开关控制整个电路，即控制所有的用电器．（3）在并联电路中支路开关只控制该支路的用电器．20.【答案】（1）电流表；（2）断开开关；（3）调零；（4）0.5；（5）仅凭一组数据就得出实验结论，具有一定的偶然性．【解析】（1）在本实验中，必须要用电流表来测量电路中的电流，所以还需要增加的元件是电流表；（2）甲同学刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他们忘了断开开关；（3）断开开关，发现电流表还有0.04A的读数，这是因为使用电流表之前没有调零造成的，在这种情况下，电流表必须先调零，再使用；（4）读图乙可知，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.5A；（5）在实验中，甲同学仅凭一组数据就得出实验结论，具有一定的偶然性，应进行多次实验，再进一步总结出普遍性的规律．21.【答案】（1）并联电路中，干路电流与各支路电流的关系；（2）C；（3）并联电路中，干路电流等于各支路电流之和．【解析】（1）由电路图可知，两灯泡并联，电流表分别测出了两灯泡所在支路电流及干路电流，此实验可以探究并联电路干路电流与支路电流的关系．（2）为了得出普遍结论，应换用不同规格的小灯泡，进行实验，测出多组实验数据，找出普遍规律，故选C．（3）由实验数据可知：I=I1+I2，由此可知，在并联电路中，干路电流等于各支路电流之和．。

第十五章《电流与电路》测试卷一、单选题(共15小题)1.通常情况下，下列物体中属于导体的是（ ）A ． 铜丝B ． 玻璃C ． 橡胶手套D ． 塑料2.依据卢瑟福的原子行星模型理论，在原子中绕核高速旋转的是（ ）A ． 质子B ． 中子C ． 电子D ． 核子3.对微观世界的粒子的认识，下列说法正确是（ ）A ． 电子的发现使人们确信：原子是可分的B ． 分子是由原子和电子组成的C ． 通常，原子内部原子核所带的电荷为负电D ． 原子是不可再分的最小微粒4.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（ ）A ． A 、B 是导体，C 、D 是绝缘体B ．C 、D 是导体，A 、B 是绝缘体 C ． A 、D 是导体，B 、C 是绝缘体 D ． A 、B 、C 、D 都是导体5.小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路．当开关S 由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（ ）A ． A 1的示数变大，A 2的示数不变B ． A 1的示数变小，A 2的示数变大C ． A 1的示数变大，A 2的示数变小D ． A 1的示数不变，A 2的示数变大6.用毛皮摩擦过的橡胶棒接触验电器上端的金属球，验电器下端的金属箔会张开一定的角度，对这一现象的正确解释是（ ）A ． 橡胶棒上的质子转移到金属箔上B ． 两片金属箔都带上正电荷相互排斥而张开C ． 验电器上的电子转移到橡胶棒上D ． 两片金属箔都带上负电荷相互排斥而张开7.在某宾馆住宿时，只有把房卡插入槽中，房间内的用电器才能工作，拔出房卡，用电器将会停止工作，把房卡插入槽中的作用是（）A．提供电能B．使电路闭合C．消耗电能D．防止房卡丢失8.我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关．当乘客按下任一按钮，驾驶台上的指示灯亮（或扬声器发声），提醒司机有人下车．下列电路图能实现上述目标的是（）A．B．C．D．9.图中标出了制成铅笔的几种材料，通常条件下属于导体的是（）A．石墨、金属B．石墨、橡皮C．木材、金属D．木材、橡皮10.电视机的荧光屏上经常有许多灰尘，这主要是因为（）A．灰尘的自然堆积B．荧光屏本身有较强的吸附灰尘的能力C．电视机工作时，荧光屏表面温度较高，吸附灰尘D．电视机工作时，荧光屏表面有静电，吸附灰尘11.下列物体中一定带负电的是（）A．与玻璃棒摩擦过的丝绸B．与带正电的物体接触后的验电器C．失去电子的塑料棒D．与带正电的物体相吸的小物体12.九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路，符合设想的是（）A ．B ．C ．D ．13.对如图所示电路的分析，错误的是（ ）A ． 当断开S l 、S 2，闭合S 3时，R 1与R 2为串联B ． 当断开S 3，闭合S 1、S 2时，R 1与R 2为并联C ． 当断开S 1，闭合S 2、S 3时，R 1与R 2为串联D ． 只要同时闭合S l 、S 3，就会出现短路现象 14.如图所示电路，闭合开关后，比较a 、b 、c 、d 四处电流的大小，其中不正确的是（ ）A ．I a =I dB ．I d ＞I cC ．I a ＞I bD ．I b ＞I d15.甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较弱．将它们相互摩擦后分开，两物体都带了电．则（ ）A ． 甲得到了电子带负电B ． 乙失去了电子带正电C ． 摩擦产生了电荷，使甲乙带电D ． 甲、乙靠近会相互吸引二、填空题(共3小题)16.小华在医院挂水时发现医院有个形状类似于空调的装置——CHO -91空气净化器，于是细心观察了一下它的工作原理.如图所示，颗粒物接近带有负电荷的光洁金属网C 时受到强烈的吸引力，这是因为__________. .17.如图所示是一般家用电吹风的电路图，电吹风都有冷热两档，带扇叶的电动机产生风，电阻R 产生热，冷热风能方便转换，闭合开关 ______ 吹冷风，闭合开关 ______ 吹热风．18.如图是电冰箱的简化电路图．图中L是电冰箱内的照明灯，M是压缩机用的电动机．开关S1、S2都闭合时，L与M ______ （选填“串联”或“并联”）．S1、S2中属于温控开关的是 ______ ．三、实验题(共3小题)19.为了验证并联电路电流关系，小明设计了如图甲电路进行实验．（1）实验中，应选两个规格 ______ 的小灯泡（选填“相同”或“不相同”）．（2）小明要测量干路电流，他将电流表串联在甲图中的______ （选填“A”、“B”或“C”），接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是 ______ ．20.某同学为了探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如图甲所示的电路．（1）该同学完成电路连接后，在闭合开关S前，发现电流表A1指针指在“0”刻线左边，则故障原因可能是 ______ ．（2）当闭合开关时，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，他可以采取的措施是 ______ ．（3）排除一切故障后，该同学闭合开关，电流表A、A2的示数如图乙所示，则：①灯L1中的电流为 ______ A；①灯L2中的电流为 ______ A．（4）在某次操作中，当该同学闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？（说出两条）① ______ ；① ______ ．21.为了验证并联电路的电流特点，小薇设计了如图1所示的电路实验．（1）在连接电路时，开关应处于 ______ 状态．（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上．（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： ______ ．（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2= ______ A，I= ______ A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是 ______ ．（写出关系式即可）（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“并联各支路电流是相等的”．这个结论一定成立吗？______ （选填“一定”或“不一定”）．为了检验这个结论是否成立，应该 ______ 继续进行实验．（6）为了验证结论的普遍性，小薇应采用 ______ 方法进行验证．答案解析1.【答案】A【解析】容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体：塑料、玻璃、陶瓷、橡胶、干木棍、干燥的空气等．A、铜丝是金属，容易导电，是导体，符合题意．BCD、玻璃、橡胶手套、塑料都不容易导电，是绝缘体，不合题意．2.【答案】C【解析】卢瑟福的原子行星模型理论中正电荷集中在原子核，带负电的电子在原子中绕核高速旋转．3.【答案】A【解析】A、卢瑟福做的实验证明了电子的存在，从揭示了原子是可以再分的，故A正确；B、分子是由原子构成的，而原子是由原子核和电子组成的，故B错误；C、原子内部原子核是由带正电的质子和不带电的中子构成，故C错误；D、原子再分可以分成原子核和核外电子，故D错误．4.【答案】A【解析】A、B是用来连接导线的，故应是导体，C是按钮，D是外壳，为了防止触电，应是绝缘体．5.【答案】D【解析】开关的断开和闭合使电路的结构发生了改变，当开关断开时，只有L1一盏灯，当开关闭合时，电路为两灯并联，干路电流增大，但对原来的灯L1不影响．所以A1的示数不变，A2的示数变大．6.【答案】D【解析】用毛皮摩擦过的橡胶棒带负电荷，当接触验电器上端的金属球时，橡胶棒上的电子会转移到验电器上，金属箔片因与金属球连接，所以金属箔片也因有多余的电子而带负电，所以两片金属箔都带上负电荷相互排斥而张开．7.【答案】B【解析】房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当干路上的开关，因此把房卡插入槽中的作用是使电路闭合，构成通路．8.【答案】B【解析】当乘客按下任一按钮，驾驶台上的指示灯都会发光，说明这两个开关可以独立工作、互不影响即为并联，且指示灯位于干路上，由图示电路图可知，B符合题意，ACD不符合题意．9.【答案】A【解析】木材、橡皮不容易导电，是绝缘体；石墨、金属容易导电，是导体．10.【答案】D【解析】电视机工作时，由于电子运动到了屏幕上，而使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上．11.【答案】A【解析】A、玻璃棒和丝绸摩擦，玻璃夺电子的本领弱，摩擦过程中，失去电子因缺少电子带正电；丝绸夺电子的本领强，摩擦过程中，因多余电子带等量的负电．符合题意．B、原来金属球不带电，对外显中性，金属球与带正电的玻璃棒接触时，带正电物体夺得电子的本领大于不带电的金属球，带正电的玻璃棒夺得电子，验电器失去电子带正电．不符合题意．C、由于塑料棒失去电子因缺少电子带正电．不符合题意．D、带正电的物体靠近带负电的轻小物体时，可以相互吸引，带正电的物体靠近不带电的轻小物体时，也能出现吸引现象；所以该轻小物体可能带负电，也可能不带电．不符合题意12.【答案】C【解析】同一房间内两位老人都能单独控制同一只电铃，说明两开关独立工作、互不影响即为并联且电铃位于干路；值班室的工作人员能区分出是哪位老人按铃呼叫的，说明两开关支路应分别与两个灯泡串联，从而能识别是哪位老人的呼叫．A．由电路图可知，两开关均可以独立控制电铃，但无法区别是哪位老人呼叫，故A不符合；B．由电路图可知，开关S1闭合时会造成电源短路，故B不符合；C．由电路图可知，两开关并联且电铃位于干路，两开关支路均串联一个灯泡，可以达到两位老人都能单独控制同一只电铃且工作人员能区分出是哪位老人按铃呼叫的，故C符合题意；D．由电路图可知，开关S1闭合时，灯亮，电铃不响，故D不符合题意．13.【答案】C【解析】A、当断开S l、S2，闭合S3时，R1与R2为顺次连接，是串联，故A选项正确；B、当断开S3，闭合S1、S2时，R1与R2为并列连接，是并联，故B选项正确；C、当断开S1，闭合S2、S3时，为R1的基本电路，R2被短路，故C选项错误；D、只要同时闭合S l、S3，电流从正极流出通过S1，S3直接流入电源负极，形成电源短路，故D选项正确．14.【答案】D【解析】由并联电路中电流的特点知，干路中的电流等于各支路电流之和．故A、B、C中反映的关系正确，D中的错误．15.【答案】D【解析】甲的原子核对核外电子的束缚能力较弱，乙的原子核对核外电子的束缚能力较强．将它们相互摩擦乙夺得电子，因多余电子带负电，甲失去电子，因缺少电子带正电，故A、B均错误；C.摩擦起电是电荷的转移，不是产生了电荷，故C错误;D.分开后再让甲乙相互接触，根据异种电荷相互吸引，甲乙会相互吸引，故D正确．16.【答案】带电体能吸引轻小物体．【解析】由于带电体吸引轻小物体，颗粒物接近带有负电荷的光洁金属网 C 时受到强烈的吸引力，被金属网吸引过去．17.【答案】S1；S1和S2．【解析】（1）若只闭合开关S1，电动机与电源串联，电流只经过电动机，所以电吹风吹出的是冷风；（2）若将开关S l、S2都闭合，电动机和电热丝并联，电流分两路分别经过电动机和电热丝，则电吹风吹出的是热风．18.【答案】并联；S2．【解析】由电冰箱的简化电路图知，当开关S1、S2都闭合时，灯泡L与电动机M有两条流通路径，属于并联；冰箱里的温度降低到一定程度后，温控开关会自动断开电动机，让电动机停止工作，故与电动机串联的S2属于温控开关．19.【答案】（1）不相同；（2）C；正负接线柱接反了．【解析】（1）为了得到并联电路电流关系的普遍结论，实验中应该选用两只不同规格的灯泡实验；（2）要测量干路电流，他将电流表串联在甲图中的C处，接入电流表后闭合开关，看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是正负接线柱接反了．20.【答案】（1）电流表没有调零；（2）更换大量程；（3）0.54；0.46；（4）两个电流表的量程不一样；灯L1的灯丝断了．【解析】（1）在闭合开关S前，发现电流表A1指针指在“0”刻线左边，则故障原因可能是电流表没有调零；（2）当闭合开关时，电流表A的指针向右偏转，超过了右边最大刻度值，说明该电流表的量程过小，故需换接大量程；（3）电流表A2测的是灯泡L2的电流，电流表A1测的是干路电流，所以电流表A2的量程是0～0.6A，电流表A1的量程是0～3A，所以电流表A1的示数是1A，电流表A2的示数是0.46A，电流表A2测的是灯泡L2的电流，所以通过灯L2中的电流是0.46A；通过灯L1中的电流为1A-0.46A=0.54A；（4）电流表的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样，原因之二可能是灯L1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同；21.【答案】（1）断开；（2）见下图；（3）L1或电流表断路；（4）0.52；1；I=I1+I2；（5）不一定；用规格不同的灯泡替代L1或L2；（6）改变电源电压或更换不同规格的灯泡进行多次实验．【解析】（1）在连接电路时，开关应处于断开状态．（2）将电流表与L1串联在一条支路，L2在另一条支路，如图所示：（3）灯L1不发光，电流表的示数为零，电路存在断路，可能是L1或电流表断路造成的．（4）由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.52A，I2=0.52A，由图丙所示电流表可知，其量程为0～3A，分度值为0.1A，示数为1A，即I=1A．根据实验数据可知，在误差允许范围内，并联电路中干路电流和各路电流的关系是：I=I1+I2．（5）为了验证结论更具有普遍性，应再选用规格不同的灯泡代替L1或L2继续实验；（6）为了验证结论的普遍性，可采用的方法是：改变电源电压或更换不同规格的灯泡进行多次实验．。

2023-2024学年九年级物理上册《第十五章电流和电路》同步练习题含答案（人教版)学校:___________班级：___________姓名：___________考号：___________知识点梳理：一、摩擦起电1.自然界中有两种电荷：正电荷和负电荷。

2.用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷。

3.电荷的多少叫做电荷量，简称电荷。

（单位：库伦，符号：C）4.不同物质的原子核束缚电子的能力不同，摩擦起电是电子发生了转移。

5.失去电子带正电，得到电子带负电。

6.同种电荷相互排斥，异种电荷相互吸引。

7.带电体能够吸引轻小的物体。

二、验电器1.验电器原理：同种电荷相互排斥。

三、导体和绝缘体1.容易导电的物体叫做导体，不容易导电的物体叫做绝缘体。

2.导体中有自由移动的电荷。

（在金属中，部分电子可以在金属内部自由移动，这种电子叫做自由电子。

）3.导体和绝缘体间没有明显的界限，在一定条件下可以相互转化。

4.常见的导体：金属、人体、大地、石墨、食盐水溶液。

5.常见的绝缘体：橡胶、玻璃、塑料。

四、电流1.电荷的定向移动形成电流。

2.正电荷定向移动的方向规定为电流的方向。

五、电路和电路图1.电路：电源、用电器，导线，开关，组成了电流可以流过的路径。

2.只有电路闭合时，电路中才有电流。

3.通路：正常接通的电路，即用电器能够工作的电路。

4.断路：电路中如果有某处被切断，电路中就不会有电流通过。

5.短路：用导线将电源的正、负极连接起来。

（如果电路是接通的，但用电器两端被导线直接接通，这种情况叫做该用电器被短接。

）六、串联电路和并联电路1.串联电路和并联电路如图所示：串联电路并联电路2.判断串并联电路的方法：拆掉一个用电器，其他用电器能正常工作，说明是串联电路，反之是并联电路。

七、电流的强弱1.电荷的定向移动形成电流，正电荷定向移动的方向规定为电流的方向。

2.电流是表示电流强弱的物理量，通常用字母I表示，单位：安培，简称安，符号A。
