29.1 投影
第1课时投影
1. 在一个晴朗的上午，刘彬同学拿着一块长方形木板在地面上形成的投影中不可能是
（）
2. 下列说法正确的是（）
A．物体在阳光下的投影只与物体的高度有关
B．小明的个子比小亮高，我们可以肯定，不论在什么情况下，小明的影子一定比小亮的影子长
C．物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化
D．物体在阳光照射下，影子的长度和方向都是固定不变的
3. 如图，晚上小亮在路灯下散步，他从A处向着路灯灯柱方向径直走到
B处，并经过灯柱继续前行，这一过程中他在该路灯灯光下的影子（）
A．逐渐变短B．逐渐变长
C．先变短后变长D．先变长后变短
4. 如图，为了测量学校旗杆的高度，小东用长为3.2 m的竹竿做测量工具.移动竹竿，使
它的顶端的影子与旗杆顶端的影子恰好落在地面的同一点，此时，竹竿与这一点相距8 m，竹竿与旗杆相距22 m，则旗杆的高为__________m.
5. 圆桌上方的灯泡（看作一个点）发出的光线照射桌面后，在地面上形成阴影如图所示.
已知桌面的直径为1.2米，桌面距离地面1米，若灯泡距离地面3米，则地面上阴影部分的面积为平方米.
参考答案1．C 2．C 3．C 4．12 5．0.81π。

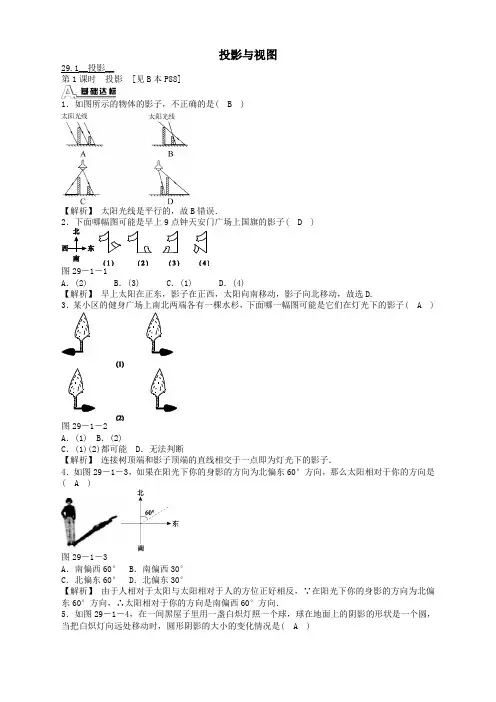

投影与视图29.1__投影__第1课时投影[见B本P88]1．如图所示的物体的影子，不正确的是( B )【解析】太阳光线是平行的，故B错误．29点钟天安门广场上国旗的影子( D )图29－1A．(2) B．(3) C．(1) D．(4)【解析】早上太阳在正东，影子在正西，太阳向南移动，影子向北移动，故选D.3．某小区的健身广场上南北两端各有一棵水杉，下面哪一幅图可能是它们在灯光下的影子( A )图29－1－2A．(1) B．(2)C．(1)(2)都可能 D．无法判断【解析】连接树顶端和影子顶端的直线相交于一点即为灯光下的影子．4．如图29－1－3，如果在阳光下你的身影的方向为北偏东60°方向，那么太阳相对于你的方向是( A )图29－1－3A．南偏西60° B．南偏西30°C．北偏东60° D．北偏东30°【解析】由于人相对于太阳与太阳相对于人的方位正好相反，∵在阳光下你的身影的方向为北偏东60°方向，∴太阳相对于你的方向是南偏西60°方向．5．如图29－1－4，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向远处移动时，圆形阴影的大小的变化情况是( A )图29－1－4A．越来越小 B．越来越大C．大小不变 D．不能确定6. 下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是( C )图29－1－5A．③①④② B．③②①④C．③④①② D．②④①③【解析】西为③，西北为④，东北为①，东为②，∴将它们按时间先后顺序排列为③④①②.7. 如图，一束平行太阳光线照射到正五边形上，则∠1＝__30°__．图29－1－68. 太阳光线与地面成60°的角，照射在地面上的一只皮球上，皮球在地面上的投影长是10 3 cm，则皮球的直径是( B )A．5 cm B．15 cm C．10 cm D．8 cm图29－1－7 第8题答图【解析】由题意得：DC＝2R，DE＝103，∠CED＝60°，∴可得：DC＝DE sin60°＝15 cm.9．一天下午，秦老师参加了校运动会女子200 m比赛，然后又参加了女子400 m比赛，摄影师在同一位置拍摄了她参加这两项比赛的照片(如图29－1－8)．你认为秦老师参加400 m比赛的照片是__(a)__．图29－1－8【解析】太阳东升西落，影子长度和方向都在变化，这两幅照片都是在下午拍摄的，则影子越长拍摄的时间越晚，影子越短的拍摄的时间越早．秦老师参加400 m比赛的照片是(a)．图29－1－910. 如图29－1－9，王琳同学在晚上由路灯A走向路灯B，当他行到P处时发现，他在路灯B下的影长为2米，且恰好位于路灯A的正下方，接着他又走了6.5米到Q处，此时他在路灯A下的影子恰好位于路灯B的正下方(已知王琳身高1.8米，路灯B高9米)(1)标出王琳站在P处在路灯B下的影子；(2)计算王琳站在Q处在路灯A下的影长；(3)计算路灯A的高度．解：(1)线段CP为王琳在路灯B下的影长；(2)由题意得Rt△CEP∽Rt△CBD，∴EPBD＝CPCD，∴1.89＝22＋6.5＋QD，解得：QD＝1.5米；(3)∵Rt△DFQ∽Rt△DAC∴FQAC＝QDCD，∴1.8AC＝1.51.5＋6.5＋2解得：AC＝12米．答：路灯A的高度为12米．11．某数学兴趣小组利用树影测量树高，如图29－1－10(1)，已知测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．(精确到1米，2≈1.4，3≈1.7)(1)求出树高AB；(2)因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．(用图29－1－10(2)解答)①求树与地面成45°角时的影长；解：(1)AB＝AC·tan30°＝12×33＝43≈7(米)；(2)①如图(2)，B1N＝AN＝AB1·sin45°＝43×22≈5(米)，NC1＝B1N·tan60°＝26×3≈8(米)，AC1＝AN＋NC1≈5＋8＝13(米)．答：树与地面成45°角时影长约为13米．602最大(或树与光线垂直时影长最大)，AC 2＝2AB 2≈14(米)．答：树的最大影长约为14米．第2课时正投影[见A本P90]1．如图，箭头表示投影的方向，则图中圆柱体的投影是( B )图29－1－11A．圆B．矩形C．梯形 D．圆柱【解析】根据投影的定义画出投影，此时圆柱体的投影为矩形．2．一根笔直小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是( D ) A．AB＝CDB．AB≤CDC．AB＞CDD．AB≥CD【解析】当投影线与木棒垂直时，AB＝CD，当投影线与木棒不垂直时，AB＞CD，故选D.3．下列关于正投影的说法正确的是( B )A．如果一个物体的正投影是圆，那么这个物体一定是球B．不同的物体正投影可以相同C．圆锥的正投影是等腰三角形D．圆纸片的正投影是圆【解析】球、圆柱、圆锥、圆纸片，后三者在圆面与投影面平行时正投影都是圆．A，C，D三个选项均错在没有考虑物体的正投影与物体相对于投影面的位置有关．4．小明拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上形成的投影不可能是图中的( B )【解析】等边三角形在地面上形成的投影不可能是一个点．5．如图29－1－12，一根直立于水平地面上的木杆AB在灯光下形成影子，当木杆绕A按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB垂直于地面时的影长为AC(假定AC＞AB)，影长的最大值为m，最小值为n，那么下列结论：①m＞AC；②m＝AC；③n＝AB；④影子的长度先增大后减小．其中正确的结论的序号是__①③④__．图29－1－126．春蕾数学兴趣小组用一块正方形木板在阳光下做投影实验，这块正方形木板在地面上形成的投影可能是__正方形、菱形(答案不唯一)__(写出符合题意的两个图形即可)．7．如图29－1－13所示，正三棱柱的面EFDC∥平面R且AE＝EF＝AF＝2，AB＝6，正三棱柱在平面R的正投影是__矩形__，正投影面积为__12__．图29－1－13【解析】由正三棱柱的特征知面EFDC为矩形，当它与投影面平行时，它的正投影与它全等，其面积为2×6＝12.8．如图29－1－14所示，在电视台的演播厅中，1，2，3，4号摄像机分别拍到a，b，c，d四个画面，按画面a，b，c，d的顺序排列摄像机的顺序依次是__2，3，4，1__．图29－1－149．画出如图29－1－15所示物体(正三棱柱)的正投影．(1)投影线由物体前方射到后方；(2)投影线由物体左方射到右方；(3)投影线由物体上方射到下方．图29－1－15【解析】仔细观察光线的方向是解本题的关键．(1)从前方射到后方的正投影为两个长方形．(2)从左方射到右方的正投影为一个长方形．(3)由上方射到下方的正投影是一个正三角形．解：如图所示．10．指出如图29－1－16所示的立体图各个面的正投影图形，并画出投影线的方向如箭头所示立体图的正投影．图29－1－16解：立体图形除正面和后面为五边形外，其他的正投影为矩形．。

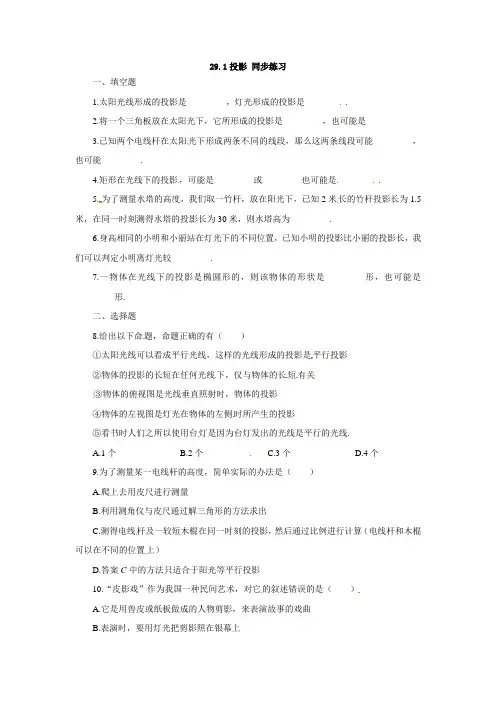

29.1投影同步练习一、填空题1.太阳光线形成的投影是_________，灯光形成的投影是_________.2.将一个三角板放在太阳光下，它所形成的投影是_________，也可能是_________3.已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能_________，也可能_________.4.矩形在光线下的投影，可能是_________或_________也可能是_________.5.为了测量水塔的高度，我们取一竹杆，放在阳光下，已知2米长的竹杆投影长为1.5米，在同一时刻测得水塔的投影长为30米，则水塔高为_________.6.身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较_________.7.一物体在光线下的投影是椭圆形的，则该物体的形状是_________形，也可能是_________形.二、选择题8.给出以下命题，命题正确的有（）①太阳光线可以看成平行光线，这样的光线形成的投影是平行投影②物体的投影的长短在任何光线下，仅与物体的长短有关③物体的俯视图是光线垂直照射时，物体的投影④物体的左视图是灯光在物体的左侧时所产生的投影⑤看书时人们之所以使用台灯是因为台灯发出的光线是平行的光线.A.1个B.2个C.3个D.4个9.为了测量某一电线杆的高度，简单实际的办法是（）A.爬上去用皮尺进行测量B.利用测角仪与皮尺通过解三角形的方法求出C.测得电线杆及一较短木棍在同一时刻的投影，然后通过比例进行计算（电线杆和木棍可以在不同的位置上）D.答案C中的方法只适合于阳光等平行投影10.“皮影戏”作为我国一种民间艺术，对它的叙述错误的是（）A.它是用兽皮或纸板做成的人物剪影，来表演故事的戏曲B.表演时，要用灯光把剪影照在银幕上C.灯光下，做不同的手势可以形成不同的手影D.表演时，也可用阳光把剪影照在银幕上11.给出下列结论正确的有（）①物体在阳光照射下，影子的方向是相同的②物体在任何光线照射下影子的方向都是相同的③物体在路灯照射下，影子的方向与路灯的位置有关④物体在光线照射下，影子的长短仅与物体的长短有关.A.1个B.2个C.3个D.4个三、解答题12. 如图1，电杆上有一路灯：电杆两侧的两根木棍在路灯下的位置如图所示，如何确定路灯的位置图113.为什么同一物体早晨的影子较长，中午的影子较短，点燃一只蜡烛，找一木棍变换蜡烛的位置能得出怎样的结论？答案：一、1.平行投影中心投影 2.三角形一条线段 3.平行在同一直线上 4.矩形平行四边形线段 5.40米 6.远7.圆椭圆二、8.B 9.D 10.D 11.B三、12.略13.略。

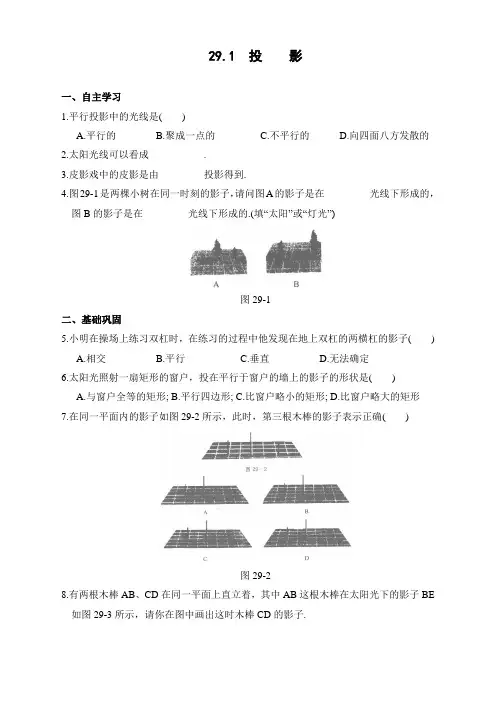

29.1 投影一、自主学习1.平行投影中的光线是( )A.平行的B.聚成一点的C.不平行的D.向四面八方发散的2.太阳光线可以看成___________.3.皮影戏中的皮影是由_________投影得到.4.图29-1是两棵小树在同一时刻的影子，请问图A的影子是在_________光线下形成的，图B的影子是在_________光线下形成的.(填“太阳”或“灯光”)图29-1二、基础巩固5.小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子( )A.相交B.平行C.垂直D.无法确定6.太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是( )A.与窗户全等的矩形;B.平行四边形;C.比窗户略小的矩形;D.比窗户略大的矩形7.在同一平面内的影子如图29-2所示，此时，第三根木棒的影子表示正确( )图29-28.有两根木棒AB、CD在同一平面上直立着，其中AB这根木棒在太阳光下的影子BE如图29-3所示，请你在图中画出这时木棒CD的影子.图29-39.如图29-4所示，某校墙边有甲、乙两根木杆，如果乙木杆的影子刚好不落在墙上，那么你能在图中画出此时的太阳光线及甲木杆的影子吗?在你画的图形中有相似三角形吗?为什么？图29-410.在同一时刻，两根长度不等的竿子置于阳光之下，但它们的影长相等，那么这根竿子的相对位置是( )A.两根都垂直于地面;B.两根平行斜插在地上;C.两根竿子不平行;D.一根倒在地上11.夜晚在亮有路灯的路上，若想没有影子，你应该站的位置是( )A.路灯的左侧;B.路灯的右侧;C.路灯的下方;D.以上都可以12.不同长度的物体在同一时刻同一地点的太阳光下得到的投影是( )A.相等B.长的较长C.短的较长D.不能确定13.当你走向路灯时，你的影子在你的_________，并且影子越来越________14.小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵随太阳转动的情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为( )A.上午12时B.上午10时C.上午9时30分D.上午8时15.小军晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说：“广场上的大灯泡一定位于两人_______________.16.如图29-5所示，试确定灯泡所在的位置.图29-5三、能力提高17.一天上午小红先参加了校运动会女子100 m比赛，过一段时间又参加了女子400 m比赛，图29-6是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是( )A.乙照片是参加100 m的B.甲照片是参加400 m的C.乙照片是参加400 m的D.无法判断甲、乙两张照片图29-618.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明的影子和小强的影子一样长D.无法判断谁的影子长19.图29-7是一球吊在空中，当发光的手电筒由远及近时，落在竖直墙面上的球的影子会如何变化?图29-720.小强说：“同一时刻，阳光下影子越长的物体就越高”，你同意他的说法吗?小亮说：“同一时刻，灯光下影子越长的物体就越高”，你同意吗?说说你的理由.21.某一时刻甲木杆高2 m，它的影长是1.5m，小颖身高1.6m，那么此时她的影长为几米?22.如图29-8所示，小明从路灯下，向前走了5 m，发现自己在地面上的影子长DE是2 m，如果小明的身高为1.6 m，那么路灯距地面的高度AB是_________ m.图29-8 图29-923.晚上，小亮走在大街上，他发现当他站在大街两边的两盏路灯之间，并且自己被两边路灯照在地上的两个影子成一直线时，自己右边的影子长为3 m，左边的影子长为1.5 m.又知自己身高1.80 m，两盏路灯的高相同，两盏路灯之间的距离为12 m，则路灯的高为________ m.24.在太阳光下，转动一个正方体，观察正方体在地上投下的影子，那么这个影子最多可能是几边形( )A.四边形B.五边形C.六边形D.七边形25.图29-9是木杆、底边上有高的等腰三角形、正方形在同一时刻的影子，其中相似三角形有_____________.26.阳光下，同学们整齐地站在操场上做课间操，小勇和小宁站在同一列，小勇的影子正好被站在他后面的同学踩在脚下，而小宁的影子却没有被他后面的同学踩在脚下，你知道他们的队列是向哪个方向的吗?小宁和小勇哪个高?为什么?27.如图29-10所示，为了测量校园内一棵不可攀的树的高度，学校数学应用实践小组做了如下的探索：根据《自然科学》中的反射定律，利用一面镜子和一根皮尺，设计如右示意图的测量方案：把镜子放在离树(AB)8.7m的点E处，然后沿着直线BE后退到点D，这时恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.7 m，观察者目高CD=1.6 m，请你计算树(AB)的高度.(精确到0.1 m)图29-10四、模拟链接28.如图29-11所示，某一时刻太阳光从教室窗户射入室内，与地面的夹角∠BPC为30°，窗户的一部分在教室地面所形成的影长PE为3.5 m，窗户的高度AF为2.5 m.求窗外遮阳篷外端一点D到窗户上椽的距离AD。
