PKPM快捷键

PKPM2010界面
PMCAD-建筑模型与荷载输入
快捷键
主菜单及各项展开
楼层定义展开
荷载输入展开
注意：恒活设置中设置的是楼板荷载？
输入设计参数
定义构件：
【沿轴偏心】：柱中心沿着X向轴线偏心；
【偏轴偏心】：柱中心偏离X向轴线偏心；
【转角】：柱的水平边与X向轴线的夹角，逆时针为正；
【柱底高】：通过修改柱的下节点标高，可以生成与楼层底标高不同的柱；
斜柱可以用斜杆方式输入和计算，但应对配筋方式进行必要的修改。

【F9】键显示
吊车荷载
楼层组装：
注意：在选中“生成与基础相连的墙柱支座信息”时，如果结构的“嵌固端”不在同一标高处，则需要在“设计参数”里设置“与基础相连构件的最大底标高”（取最低层为相对0m）。

楼板荷载定义：
定义梁荷类型：
SATWE设计参数补充定义：（接PM生成SATWE数据）
注意：需要根据相关规范的规定来选取。

总信息：
风荷载信息：
地震信息：
活载信息：
调整信息：
设计信息：
配筋信息：
荷载组合：
地下室信息：
SATWE计算控制参数：（结构内力、配筋计算）
SATWE计算结果分析与调整：（分析结果图形和文本显示）
组合墙配筋计算与校核方式：（1）点击【钢筋修改】
的初值；
的最优配筋面积为 mm2，比初始配筋面积减少了%，配筋比较合理。

梁施工图：
基础参数设置：
基础荷载输入：
基础荷载/荷载参数：
布置基础上部构件：
布置各类基础：
筏板基础：
其他基础：
板元法计算参数：。

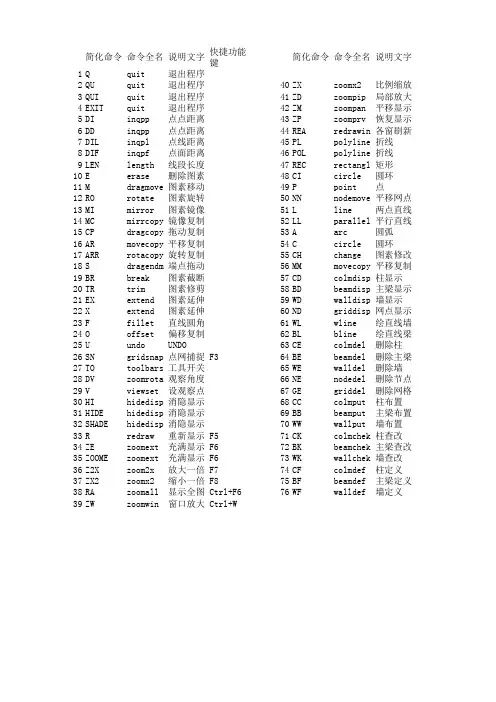

简化命令命令全名说明文字快捷功能键简化命令命令全名说明文字1Q quit退出程序2QU quit退出程序40ZX zoomx2比例缩放3QUI quit退出程序41ZD zoompip局部放大4EXIT quit退出程序42ZM zoompan平移显示5DI inqpp点点距离43ZP zoomprv恢复显示6DD inqpp点点距离44REA redrawin各窗刷新7DIL inqpl点线距离45PL polyline折线8DIF inqpf点面距离46POL polyline折线9LEN length线段长度47REC rectangl矩形10E erase删除图素48CI circle圆环11M dragmove图素移动49P point点12RO rotate图素旋转50NN nodemove平移网点13MI mirror图素镜像51L line两点直线14MC mirrcopy镜像复制52LL parallel平行直线15CP dragcopy拖动复制53A arc圆弧16AR movecopy平移复制54C circle圆环17ARR rotacopy旋转复制55CH change图素修改18S dragendm端点拖动56MM movecopy平移复制19BR break图素截断57CD colmdisp柱显示20TR trim图素修剪58BD beamdisp主梁显示21EX extend图素延伸59WD walldisp墙显示22X extend图素延伸60ND griddisp网点显示23F fillet直线圆角61WL wline绘直线墙24O offset偏移复制62BL bline绘直线梁25U undo UNDO63CE colmdel删除柱26SN gridsnap点网捕捉F364BE beamdel删除主梁27TO toolbars工具开关65WE walldel删除墙28DV zoomrota观察角度66NE nodedel删除节点29V viewset设观察点67GE griddel删除网格30HI hidedisp消隐显示68CC colmput柱布置31HIDE hidedisp消隐显示69BB beamput主梁布置32SHADE hidedisp消隐显示70WW wallput墙布置33R redraw重新显示F571CK colmchek柱查改34ZE zoomext充满显示F672BK beamchek主梁查改35ZOOME zoomext充满显示F673WK wallchek墙查改36Z2X zoom2x放大一倍F774CF colmdef柱定义37ZX2zoomx2缩小一倍F875BF beamdef主梁定义38RA zoomall显示全图Ctrl+F676WF walldef墙定义39ZW zoomwin窗口放大Ctrl+W快捷功能键Ctrl+MCtrl+F5 Ctrl+R。

'CE ' 'COLMDEL ' '删除柱' 'BE ' 'BEAMDEL ' '删除梁' 'WE ' 'WALLDEL ' '删除墙' 'VE ' 'WNDRDEL ' '删除洞口' 'DE ' 'NODEDEL ' '删除节点' 'CX ' 'COLMEXCH ' '替换柱' 'BX ' 'BEAMEXCH ' '替换梁' 'WX ' 'WALLEXCH ' '替换墙' 'VX ' 'WNDREXCH ' '替换洞口' 'CS ' 'COLMPUT ' '布置柱' 'BS ' 'BEAMPUT ' '布置梁' 'WS ' 'WALLPUT ' '布置墙' 'VS ' 'WNDRPUT ' '布置洞口' 'CD ' 'COLMDEF ' '定义柱' 'BD ' 'BEAMDEF ' '定义梁' 'WD ' 'WALLDEF ' '定义墙' 'VD ' 'WNDRDEF ' '定义洞口' 'CT ' 'COLMCHEK ' '查改柱' 'BT ' 'BEAMCHEK ' '查改梁' 'WT ' 'WALLCHEK ' '查改墙' 'VT ' 'WNDRCHEK ' '查改洞口' 'CV ' 'COLMDISP ' '显示柱' 'BV ' 'BEAMDISP ' '显示梁' 'WV ' 'WALLDISP ' '显示墙' 'VV ' 'WNDRDISP ' '显示洞口''CA ' 'COLMDQC2 ' '柱上下齐' 'CC ' 'COLMDQC ' '柱与柱齐' 'CW ' 'COLMDQW ' '柱与墙齐' 'CB ' 'COLMDQB ' '柱与梁齐' 'BA ' 'BEAMDQC2 ' '梁上下齐' 'BC ' 'BEAMDQC ' '梁与柱齐' 'BW ' 'BEAMDQW ' '梁与墙齐' 'BB ' 'BEAMDQB ' '梁与梁齐' 'WA ' 'WALLDQC2 ' '墙上下齐' 'WC ' 'WALLDQC ' '墙与柱齐' 'WW ' 'WALLDQW ' '墙与墙齐' 'WB ' 'WALLDQB ' '墙与梁齐''SS ' 'BracPut ' '斜杆布置''EE ' 'GJHNT ' '材料强度''H ' 'height ' '本层信息''I ' 'Inform ' '设计参数''LD ' 'loaddef ' '楼面恒活' 'LF ' 'HZCJCOPY ' '荷载层间复制' 'LV ' 'LDDASWIT ' '荷载显示''FA ' 'FloorIns ' '插标准层''FE ' 'FloorDel ' '删标准层''FC ' 'FloorChg ' '换标准层''FV ' 'EditBFlr ' '层间编辑''A V ' 'AxisDisp ' '轴线显示''AN ' 'AxisName ' '轴线命名''AC ' 'AxisCut ' '形成网点''DE ' 'NodeDel ' '网点删除''DU ' 'EonDef ' '上节点高''DC ' 'ClrUnuse ' '网点清理''BD ' 'Bottom ' '错层斜梁''SB ' 'BLHEPUT ' '布梁恒载''TB ' 'BLHEMODI ' '改梁恒载''VB ' 'BLHESHOW ' '显梁恒载''EB ' 'BLHEDEL ' '删梁恒载''XB ' 'BLHECOPY ' '复制梁恒载' 'SC ' 'CLHEPUT ' '布柱恒载''TC ' 'CLHEMODI ' '改柱恒载''VC ' 'CLHESHOW ' '显柱恒载''EC ' 'CLHEDEL ' '删柱恒载''XC ' 'CLHECOPY ' '复制柱恒载' 'SW ' 'WLHEPUT ' '布墙恒载''TW ' 'WLHEMODI ' '改墙恒载' 'VW ' 'WLHESHOW ' '显墙恒载' 'EW ' 'WLHEDEL ' '删墙恒载''XW ' 'WLHECOPY ' '复制墙恒载' 'rg ' 'ROOMDEAD ' '楼面恒载''rq ' 'ROOMLIVE ' '楼面活载''rr ' 'ROOMFORM ' '生成楼板''rt ' 'ROOMTHIK ' '修改板厚''rd ' 'ROOMCC ' '楼板错层''ra ' 'ROOMHOLE ' '全房间洞''rs ' 'HOLEPUT ' '布置板洞''re ' 'HOLEDEL ' '删除板洞''rf ' 'roomcjcopy' '楼板层间复制''ar ' 'Arrange ' '楼层拼装''ap ' 'AssemPrj ' '工程拼装''uu ' 'Buildup ' '整楼模型'3A, *3DARRAY3DO, *3DORBIT3F, *3DFACE3P, *3DPOL YA, *ARCAC, *BACTIONADC, *ADCENTERAE, *AREAAL, *ALIGNAP, *APPLOADAR, *ARRAY-AR, *-ARRAYATT, *ATTDEF-ATT, *-ATTDEFATE, *ATTEDIT-ATE, *-ATTEDITATTE, *-ATTEDITB, *BLOCK-B, *-BLOCKBC, *BCLOSEBE, *BEDITBH, *HATCHBO, *BOUNDARY-BO, *-BOUNDARYBR, *BREAKBS, *BSA VECE, *CIRCLECH, *PROPERTIES-CH, *CHANGECHA, *CHAMFERCHK, *CHECKSTANDARDSD CLI, *COMMANDLINE COL, *COLORCOLOUR, *COLORC, *COPYCP, *COPYCT, *CTABLESTYLEDD, *DIMSTYLEDE, *DIMALIGNEDDAN, *DIMANGULAR DAR, *DIMARCJOG, *DIMJOGGEDDBA, *DIMBASELINE DBC, *DBCONNECT DDC, *ADCENTERDCE, *DIMCENTER DCENTER, *ADCENTERDC, *DIMCONTINUEDDA, *DIMDISASSOCIATE DDI, *DIMDIAMETER DED, *DIMEDITD, *DISTDIV, *DIVIDEDJO, *DIMJOGGEDDLI, *DIMLINEARDO, *DONUTDOR, *DIMORDINATE DOV, *DIMOVERRIDEDR, *DRAWORDERDRA, *DIMRADIUSDRE, *DIMREASSOCIATE DRM, *DRAWINGRECOVERY DS, *DSETTINGSDST, *DIMSTYLEDT, *TEXTDV, *DVIEWE, *ERASEED, *DDEDITEL, *ELLIPSEEX, *EXTENDEXIT, *QUITEXP, *EXPORTEXT, *EXTRUDEF, *FILLETFI, *FILTERFD, *FINDG, *GROUP-G, *-GROUPGD, *GRADIENTGR, *DDGRIPSH, *HATCH-H, *-HATCHHE, *HATCHEDITHI, *HIDEI, *INSERTIX, *XREF-I, *-INSERTIAD, *IMAGEADJUSTIAT, *IMAGEATTACH ICL, *IMAGECLIPIM, *IMAGE-IM, *-IMAGEIMP, *IMPORTIN, *INTERSECTINF, *INTERFEREIO, *INSERTOBJJ, *JOINL, *LINELA, *LAYER-LA, *-LAYERLE, *QLEADERLEN, *LENGTHENLI, *LIST LINEWEIGHT, *LWEIGHTLO, *-LAYOUTLS, *LISTLT, *LINETYPE-LT, *-LINETYPE LTYPE, *LINETYPE-LTYPE, *-LINETYPELTS, *LTSCALELW, *LWEIGHTM, *MOVEMA, *MATCHPROP ME, *MEASUREMI, *MIRRORML, *MLINEMO, *PROPERTIES MS, *MSPACEMSM, *MARKUPMT, *MTEXTMV, *MVIEWO, *OFFSETOP, *OPTIONS ORBIT, *3DORBITOS, *OSNAP-OS, *-OSNAPP, *PAN-P, *-PANPA, *PASTESPEC PARAM, *BPARAMETER PARTIALOPEN, *-PARTIALOPEN PE, *PEDITPL, *PLINEPO, *POINTPOL, *POLYGONPRO, *PROPERTIES PRCLOSE, *PROPERTIESCLOSE PROPS, *PROPERTIES PRE, *PREVIEWPR, *PLOTPS, *PSPACEPTW, *PUBLISHTOWEB PU, *PURGE-PU, *-PURGEQC, *QUICKCALCR, *REDRAWRA, *REDRAW ALLRE, *REGENREA, *REGENALLREC, *RECTANGREG, *REGIONREN, *RENAME-REN, *-RENAMEREV, *REVOLVERO, *ROTA TERPR, *RPREFRR, *RENDERS, *STRETCHSC, *SCALESCR, *SCRIPTSE, *DSETTINGSSEC, *SECTIONSET, *SETV ARSHA, *SHADEMODESL, *SLICESN, *SNAPSO, *SOLIDSP, *SPELLSPL, *SPLINESPE, *SPLINEDITSSM, *SHEETSETST, *STYLESTA, *STANDARDSSU, *SUBTRACTT, *MTEXT-T, *-MTEXTLM, *LAYERMANAGER TA, *TABLETTB, *TABLETH, *THICKNESSTI, *TILEMODETO, *TOOLBARTOL, *TOLERANCETOR, *TORUSTP, *TOOLPALETTESTR, *TRIMTS, *TABLESTYLEUC, *UCSMANUN, *UNITS-UN, *-UNITSUNI, *UNIONV, *VIEW-V, *-VIEWVP, *DDVPOINT-VP, *VPOINTVS, *BVSTA TEW, *WBLOCK-W, *-WBLOCKWE, *WEDGEX, *EXPLODEXA, *XATTACHXB, *XBIND-XB, *-XBINDXC, *XCLIPXL, *XLINEXR, *XREF-XR, *-XREFZ, *ZOOMZZ, *PANAS, *LAYISOAD, *LAYUNISOAC, *LAYCURAM, *AI_MOLCAF, *LAYOFFAN, *LAYONAK, *LAYLCKAUK, *LAYULKASK, *LAYERLCKISOAR, *LAYERPAH, *LAYMCH。

PKPM系列结构CAD快速操作入门这里以一个十分简单的工程为例，讲解最主要的操作步骤，使初学者用户可以很快地入门。

对软件功能更深入的了解和应用应参阅用户手册。

第一节PKPM的安装将PKPM的程序光盘放入光盘驱动器中后，就自动启动光盘安装程序。

要指定PKPM程序安装在计算机的什么地方，即指定程序安装的硬盘符和子目录名。

比如指定安装到C盘PKPM子目录中。

PKPM共有20多个功能模块，专业上有建筑、结构、设备、概预算，结构中又有S―1 ～S―5和钢结构STS、预应力PREC等等。

可以选择“安装单机版全部软件”，这时计算机应有＞400兆的硬盘空间。

- 1 -并可以选择分项目安装，这时点取“要安装单个软件”。

如只安装S―1模块，应选取：CFG图形支持环境、结构软件PK、结构软件PMCAD、结构三维软件TAT（8层）、结构空间有限元软件SATWE（8层）等共计5项。

- 2 -以后按照屏幕提示即可安装完毕，这时，屏幕上出现PKPM快捷键。

- 3 -第二节结构模型建立及平面图设计PMCAD 一、使用PMCAD点取屏幕上的PKPM快捷键，双击两下，即启动了PKPM主菜单。

在屏幕左上角的专业分页上选择“结构”菜单主页。

点取菜单左侧的“PMCAD”，使其变蓝，菜单右侧即出现了PMCAD主菜单。

点取对话框左下角的“转网络版”按钮，可在网络版与单机版间切换。

二、选取（或建立）工作子目录点取主菜单右下角处的＜改变目录＞按钮，指定用户操作的工作子目录。

每做一项新的工程，都应建立一个新的子目录，并在新子目录中操作，这样不同工程的数据才不致混淆。

- 4 -如工作子目录事先已建立好，则可在“改变工作目录”页中直接选择，如尚未建立，可在目录名称下直接键入硬盘驱动器名和工作目录名。

三、结构模型输入点PMCAD主菜单一，做结构人机交互建模输入。

这是PMCAD最重要的一步操作，它要逐层输入各层的轴线、网格，输入每层的柱、梁、墙、门窗洞口。
