《建筑测量》作业1、2、3、4参考答案

  • 格式：doc
  • 大小：763.50 KB
  • 文档页数：27

建筑测量作业1 说明：本次作业对应于教材第1章和 第2章。 一、填空题（每空1分，共25分） 1 .测量工序的基本原则是从整体到局部 、先控制后碎部、高精度控制低精度。 2. 方位角是指标准方向朝北端顺时针转到待定直线所形成的水平夹角，轴北顺时针转到待定直线所形成的水平夹角 称为坐标方位角。坐标方位角的范围是0°~360° ，而象限角的范围是0°~90° ，为了说明象限角所在的象限，其角值前应加象限的编号。 3.地面点到大地水准面的铅垂距离为绝对高程，地面点到任意水准面的铅垂距离为相对高程。两个地面点之间的高程之差称为高差。无论采用绝对高程还是相对高程，两点之间的高差不变。如果hAB>0，说明A点低于B点。 4.水准测量的基本原理是利用水准仪提供一条水平视线，测定地面两点之间的高差，推算未知点高程。 5.水准仪的粗略整平是指转动脚螺旋使圆水准器气泡居中；水准仪的精确整平是指转动微倾螺旋使水准管气泡居中。 6.水准测量的水准路线分为闭合路线、附合路线、支路线。 7.使用微倾式水准仪的操作步骤是安置仪器、粗平、照准、精平与读数。 二、名词解释和简答题（每小题1分，共45分） 1.地面点的平面位置如何确定？测量上的直角坐标系有哪些？它们是如何定义的？ 答：地面点的平面位置是地面点垂直投影在水平面上，用平面直角坐标(x、y)来表示；测量上的直角坐标系有高斯平面直角坐标系和独立平面直角坐标系，利用高斯投影法建立的平面直角坐标系，称为高斯平面直角坐标系。当测区范围较小时，可以用测区中心点的水平面来代替大地水准面，在这个平面上建立的测区平面直角坐标系，称为独立平面直角坐标系。

姓 名： 学 号： 得 分： 教师签名： 1 2.何谓水准面？何谓大地水准面？地面点的第三维坐标是什么？ 答：所谓水准面是假想处于静止状态的海水面延伸穿过陆地和岛屿，将地球包围起来的封闭曲面。所谓大地水准面是通过平均海水面的水准面。（大地水准面具有唯一性，水准面和大地水准面具有共同的特性，即处处与铅垂线方向相垂直。）地面点的第三维坐标是高程。

3.在距离测量及高程测量中，用水平面代替水准面的限度分别是什么？ 答：当地形图测绘或施工测量的面积较小时，可将测区范围内的椭球面或水准面用水平面来代替，这将使测量的计算和绘图大为简便，但必须有一定的限度。距离测量时，以半径为10km的区域作为用水平面代替水准面的限度；高程测量中，以距离100m为用水平面代替水准面的限度。

4.何谓水准点，何谓转点？尺垫起何作用，什么点上采用尺垫？水准点上要用尺垫吗？ 答：用水准测量方法测定的高程控制点称为水准点，常以BM表示。所谓转点是临时设置，用于传递高程的点，其上应放置尺垫。转点的作用就是传递高程。水准点上不能用尺垫。

5.水准仪主要由哪几部分组成？各有何作用？何为望远镜的放大率？何为水准管分划值？ 答：主要由望远镜、水准器及基座三部分组成。望远镜是用来精确瞄准远处目标并对水准尺进行读数的。水准器用于粗略、精确整平仪器。 基座的作用是支承仪器的上部，并通过连接螺旋与三脚架连接。通过望远镜的目镜放大后的虚像与用眼睛直接看到目标大小的比值，叫望远镜的放大率。管水准器上相邻分划线间的圆弧所对应的圆心角值叫水准管分划值。 6.什么是视差？它是怎样产生的？如何消除？ 答：所谓“视差”，是当眼睛在目镜端上、下微动时，看到十字丝与目标的影像相互移动的现象。其产生的原因是目标的实象未能刚好成在十字丝平面上。视差的存在会增大标尺读数的误差，消除的方法是再旋转物镜对光螺旋，重复对光，直到眼睛上、下微动时标尺的影像不再移动为止。

7.在水准测量中为什么要求前后视距相等？ 答：前后视距相等可消除角误差、地球曲率和大气折光的误差。

8.水准测量外业中有哪些测站检核和计算检核？ 答：测站检核的方法有：1) 变仪高法。 2) 双面尺法。

9.水准仪主要轴线之间应满足的几何条件是什么？各起什么作用？ 答：DS3型水准仪的主要轴线有望远镜视准轴、水准管轴、圆水准轴，此外还

有仪器的竖轴。它们之间应满足以下几何条件： 1 ) 圆水准轴平行于仪器的竖轴，即//，主要使仪器竖轴竖直； 2 ) 十字丝横丝垂直于竖轴，即十字丝横丝，使十字丝横丝保持水平，保证读数精度； 3 ) 水准管轴平行于视准轴，即//，使仪器提供一条水平视线。 3

三、计算题（30分） 1.已知A、B、C三点坐标分别为XA=2186.29, YA=1383.97；XB=2192.45, YB=1556.40；

Xc=2299.83, Yc=1303.80。求αAB、DAB和αAC、DAC。

解：16.629.218645.2192ABABxxx 43.17297.138340.1556ABAByyy 54.11329.218683.2299ACACxxx 17.8097.138380.1303ACACyyy

99.27arctan16.643.172arctanarctanABAB

ABx

y

)706.0arctan(54.11317.80arctanarctanACAC

ACx

y

54.17205.2977043.17216.62222ABABAByxD 99.13856.19318)17.80(54.1132222ACACACyxD

87°57´14″ 360-35°13´48″=324°46´12″ 2.设地面上A、B两点，A点为后视点、B为前视点，A点高程为18.763m，后视读数为1.523m， 前视读数为1.875m。计算A、B两点的高差？A点与B点哪点高？，B点高程为多少？视线高程为多少？

解：hAB=1.523-1.875=-0.352m

由于hAB<0，所以A点比B点高。 HB=HA+hAB=18.763+(-0.352)=18.411m H视=HA+a=18.763+1.523=20.286m 5

3.将图1中所注数据填入表内并进行计算。

图1 测段号 点号 距离 km 观测高差(m) 改正数(mm) 改正后高差(m) 高程(m)

1 A 1.6 2.274 8 2.282 200.000 1 202.282 2 1.7 -3.086 8

-3.078 2 199.204 3 1.5 3.842 8 3.850 3 203.054 4 1.8 -3.063 9 -3.054

A 200.000 ∑ 6.6 -0.033 33

0

辅助 计算 fh=∑h测=-33mm Vkm=-fh/∑l=33/6.6=5mm

fh =±40*L=±102mm 4.如图2所示的附合水准路线，已知两点的高程、各侧段的测站数及观测高差。试计算及调整其高差闭合差，并求各待定点的高程。

测段号 点号 测站数 观测高差(m) 改正数(mm) 改正后高差(m) 高程(m) 1 A 4 1.748 8 1.756 240.000

1 241.756 2 6 -2.536 12

-2.524 2 239.232 3 3 1.174 6 1.180 3 240.412 4 5 1.452 10 1.462

B 241.874 ∑ 18 1.838 36

1.874

辅助 计算 fh=∑h测-（HB-HA）=-36mm V站=-fh/∑n=36/18=2mm

fh =±12*n=±50.9mm

BMA BMB 4站 6站

3站 5站 1

2 3

1.748m-2.536m

1.174m 1.452m 7 建筑测量作业2

说明：本次作业对应于教材第3章和 第4章。 一、填空题（33分） 1.一点到两目标方向线垂直投影在水平面上的夹角称为水平角，同一竖直面内，方向线与水平线的夹角称为竖直角。竖直角为正时，称为仰角，为负时称为俯角。 2.DJ6型光学经纬仪是由照准部、水平度盘、基座。 3.经纬仪的使用是指对仪器进行对中、整平、调焦与照准、和读数四项操作步骤。 4.测量竖直角在竖盘读数前，应注意使竖盘指标水准管气泡居中，目的是竖盘指标线处于正确位置。 5.经纬仪的竖盘指标差是指竖盘指标常常偏离正确位置，这个偏离的差值x角即为竖盘指标差，竖盘指标差的计算公式为(αR-αL)/2,也可以为（R+L）/2-180°。 6.使用经纬仪整平的目的是使仪器竖轴处于铅垂位置，对中的目的是使仪器中心与测站点位于同一条铅垂线上。 7.测回法适用于两至三个观测方向，方向观测法适用于三个观测方向以上的。 8.竖直角测量的计算公式盘左为αL=90°-L，盘右为αR=R-270°，平均值为(αR+αL)/2。竖盘指标差的计算公式为(αR-αL)/2,也可以为（R+L）/2-180°。 9.精密量距时，尺长改正的计算公式为△ld=ls-lo，温度改正的计算公式为△lt=α(t-to)lo，倾斜改正的计算公式为△ld=-h2/2l；钢尺尺长方程式的一般形式为lt=lo+△l+α(t-to)lo。

10.倾斜视线的视距测量计算公式：D平=Kl·cos2ɑ, hAB=21 Kl·sin2ɑ+i-S, HB=HA+hAB。 二、名词解释和简答题（35分） 1.钢尺量距时为什么要进行直线定线？ 答：若两点间距离较长，一整尺不能量完，或由于地面起伏不平，不便用整尺段直接丈量，就须在两点间加设若干中间点，而将全长分做几小段。这种在某直线段的方向上确定一系列中间点的工作，称为直线定线。

姓 名： 学 号： 得 分： 教师签名：

合集下载

建筑测量作业答案

建筑测量作业答案

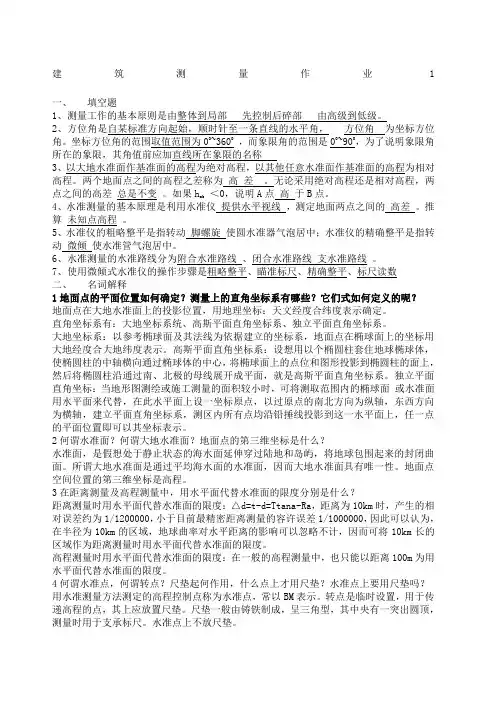

建筑测量作业 1一、填空题1、测量工作的基本原则是由整体到局部先控制后碎部由高级到低级。

2、方位角是自某标准方向起始，顺时针至一条直线的水平角，方位角为坐标方位角。

坐标方位角的范围取值范围为00~3600，而象限角的范围是00~900，为了说明象限角所在的象限，其角值前应加直线所在象限的名称3、以大地水准面作基准面的高程为绝对高程，以其他任意水准面作基准面的高程为相对高程。

两个地面点之间的高程之差称为高差。

无论采用绝对高程还是相对高程，两＜0，说明A点高于B点。

点之间的高差总是不变。

如果hab4、水准测量的基本原理是利用水准仪提供水平视线，测定地面两点之间的高差。

推算未知点高程。

5、水准仪的粗略整平是指转动脚螺旋使圆水准器气泡居中；水准仪的精确整平是指转动微倾使水准管气泡居中。

6、水准测量的水准路线分为附合水准路线、闭合水准路线支水准路线。

7、使用微倾式水准仪的操作步骤是粗略整平、瞄准标尺、精确整平、标尺读数二、名词解释1地面点的平面位置如何确定？测量上的直角坐标系有哪些？它们式如何定义的呢？地面点在大地水准面上的投影位置，用地理坐标：天文经度合纬度表示确定。

直角坐标系有：大地坐标系统、高斯平面直角坐标系、独立平面直角坐标系。

大地坐标系：以参考椭球面及其法线为依据建立的坐标系，地面点在椭球面上的坐标用大地经度合大地纬度表示。

高斯平面直角坐标系：设想用以个椭圆柱套住地球椭球体，使椭圆柱的中轴横向通过椭球体的中心，将椭球面上的点位和图形投影到椭圆柱的面上，然后将椭圆柱沿通过南、北极的母线展开成平面，就是高斯平面直角坐标系。

独立平面直角坐标：当地形图测绘或施工测量的面积较小时，可将测取范围内的椭球面或水准面用水平面来代替，在此水平面上设一坐标原点，以过原点的南北方向为纵轴，东西方向为横轴，建立平面直角坐标系，测区内所有点均沿铅捶线投影到这一水平面上，任一点的平面位置即可以其坐标表示。

2何谓水准面？何谓大地水准面？地面点的第三维坐标是什么？水准面，是假想处于静止状态的海水面延伸穿过陆地和岛屿，将地球包围起来的封闭曲面。

建筑测量课后习题答案

建筑测量课后习题答案

建筑测量课后习题答案建筑测量课后习题答案建筑测量是建筑工程中非常重要的一环，它涉及到测量技术、测量仪器和测量方法等方面的知识。

在学习建筑测量的过程中，课后习题是非常有帮助的，它可以帮助我们巩固所学的知识，提高解决问题的能力。

下面是一些建筑测量课后习题的答案，希望对大家有所帮助。

一、测量基础知识1. 什么是测量误差？如何进行误差的分析和处理？答：测量误差是指测量结果与真实值之间的差异。

误差分为系统误差和随机误差两种。

系统误差是由于测量仪器或测量方法的固有缺陷引起的，可以通过校正仪器、改进方法等方式进行处理。

随机误差是由于测量环境的不确定性引起的，可以通过多次测量取平均值的方式进行处理。

2. 什么是测量精度？如何评价测量精度？答：测量精度是指测量结果的准确程度。

评价测量精度可以通过判断测量误差的大小来进行，误差越小，精度越高。

常用的评价方法有绝对误差、相对误差和标准差等。

二、水平测量1. 什么是水平测量？水平测量有哪些常用的方法？答：水平测量是指测量地面或水平面上各点之间的水平距离和高差的过程。

常用的水平测量方法有直接测量法、间接测量法和平差法等。

2. 如何进行水平角的测量？答：水平角的测量可以通过经纬仪、全站仪或自动水平仪等仪器进行。

具体操作步骤为：先将仪器准确放置在测点上，然后通过观测望远镜中的水平丝或水平气泡来确定水平线，最后读取仪器上的角度值即可。

三、垂直测量1. 什么是垂直测量？垂直测量有哪些常用的方法？答：垂直测量是指测量地面或垂直面上各点之间的高度差的过程。

常用的垂直测量方法有直接测量法、间接测量法和平差法等。

2. 如何进行高差的测量？答：高差的测量可以通过水准仪、全站仪或水平仪等仪器进行。

具体操作步骤为：先将仪器准确放置在测点上，然后通过观测望远镜中的水平丝或水平气泡来确定水平线，最后读取仪器上的高差值即可。

四、尺寸测量1. 什么是尺寸测量？尺寸测量有哪些常用的方法？答：尺寸测量是指测量建筑物或构件的长度、宽度、高度等尺寸的过程。

建筑测量网上作业答案

建筑测量网上作业答案

建筑测量网上作业1单选题。

（共10道试题，每题2分）1、直线AB的象限角南东1°30′，则其坐标方位角αAB（）。

B．178°30′2、消除视差的方法是（）使十字丝和目标影像清晰。

A．转动物镜对光螺旋；3、整理水准测量数据时，计算检核所依据的的基本公式是（）。

C．∑a-∑b=∑h=H终-H始4、坐标方位角是以（）为标准方向，顺时针转到测线的夹角。

C．坐标纵轴方向5、水准仪的使用步骤为( )。

A．粗平-- 照准-- 精平-- 读数；6、在进行水准测量时，由A点向B点进行测量，测得AB两点之间的高差为0.698m，且B点水准尺的读数为2.376m，则A点水准尺的读数为( )m。

B．3.0747、A、B的往测为213.41m，返测为213.35m ，其相对误差为（）。

B．1/35008、地面点到假定水准面的铅垂距离称为（）。

B．相对高程9、普通水准测量中，在水准尺上每个读数应读( )位数D．410、在水准测量中，若后视点A的读数大，前视点B的读数小，则有( )。

A．A点比B点低判断题。

（共8道试题，每题2分）1、在半径为10km的区域，地球曲率对水平距离的影响可以忽略不计。

正确2、自由静止的海水面向大陆、岛屿内延伸而形成的封闭曲面，称为水准面。

正确3、在测量平面直角坐标系中，x轴向东为正。

错误4、产生视差的原因是十字丝分划板位置不正确。

错误5、i角误差即水准仪的水准管轴与视准轴不平行产生的误差。

正确6、测站检核的方法有仪高法和高差法。

错误7、确定直线与标准方向的夹角称为直线定线。

错误8、当眼睛在目镜端上下微动时，看到十字丝与目标影像相互位移的现象称视差。

正确简答题。

（共6道试题，每题5分）1、什么是水准面、大地水准面？大地水准面有何特性？答：所谓水准面是假想处于静止状态的海水面延伸穿过陆地和岛屿，将地球包围起来的封闭曲面。

所谓大地水准面是通过平均海水面的水准面。

大地水准面具有唯一性，水准面和大地水准面具有共同的特性，即处处与铅垂线方向相垂直。

建筑工程测量项目后习题参考答案

建筑工程测量项目后习题参考答案

建筑⼯程测量项⽬后习题参考答案《建筑⼯程测量》各项⽬习题参考答案项⽬1 测量基本知识⼀．选择题1.D2.C3.C4.C5.D6.B7.A8.C9.B 10.A 11.D 12.A 13.B 14.C 15.B⼆．简答题1．测量学的概念？建筑⼯程测量的任务是什么？答：测量学是研究如何量测地球或者地球局部区域的形状、⼤⼩和地球表⾯的⼏何形状及其空间位置，并把量测结果⽤数据或图形表⽰出来的科学。

建筑⼯程测量的任务：（1）测绘⼤⽐例尺地形图（2）建筑物施⼯放样（3）建筑物的沉降变形观测建筑⼯程测量⼯作可分为两类。

⼀类是测定：就是将地球表⾯局部区域的地物、地貌按⼀定的⽐例尺缩绘成地形图，作为建筑规划、设计的依据；另⼀类是测设：就是将图纸上规划、设计好的建筑物、构筑物的位置，按设计要求标定到地⾯上，作为施⼯的依据。

2．测量的基准⾯有哪些？各有什么⽤途？答：（1）⽔准⾯，其作⽤是相对⾼程的起算⾯；（2）⽔平⾯，其作⽤是⼩区域内测量⾓度和⽔平距离的基准⾯；（3）⼤地⽔准⾯，其作⽤是绝对⾼程的起算⾯；（4）铅垂线，其作⽤是标志重⼒的⽅向线，是测量⼯作的基准线。

3．测量学中的平⾯直⾓坐标系与数学中的平⾯直⾓坐标系有何不同？答：测量学上的坐标与数学上的坐标在纵横轴和象限划分上是不⼀样的。

数学上坐标的横轴为x轴，向右为正，纵轴为y轴，向上为正，坐标象限是按逆时针⽅向标注的。

所以要对测量学和数学的坐标系加以区别。

4．如何确定地⾯点的位置？答：地球表⾯上的点成为地⾯点，不同位置的地⾯点有不同的点位。

测量⼯作的实质就是确定地⾯点的点位。

其确定⽅法是将地⾯点位沿着铅垂线投影到⼤地⽔准⾯上，得到相应的投影点，这些点分别表⽰地⾯点在地球⾯上的相对位置。

地⾯点的相对位置可以⽤点在⽔准⾯或者⽔平⾯上的位置以及点到⼤地⽔准⾯的铅垂距离来确定。

5．何谓⽔平⾯？⽤⽔平⾯代替⽔准⾯对⽔平距离、⽔平⾓和⾼程分别有何影响？答：与⽔准⾯相切的平⾯，称为⽔平⾯。
