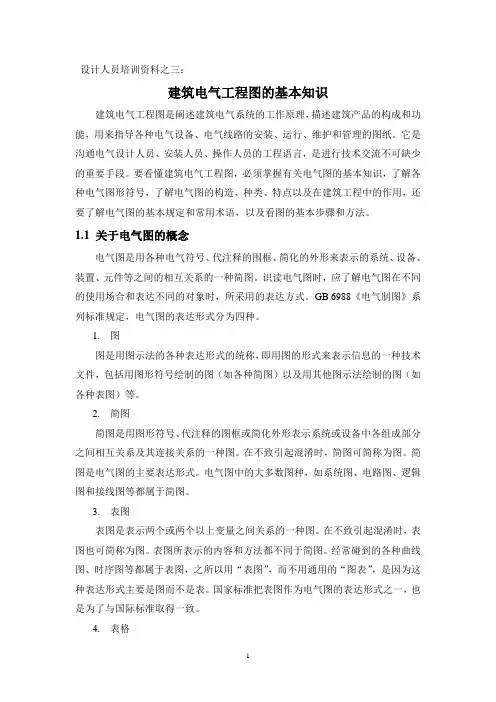

1 设计人员培训资料之三：
建筑电气工程图的基本知识
建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑产品的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。要看懂建筑电气工程图，必须掌握有关电气图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，以及看图的基本步骤和方法。
1.1 关于电气图的概念
电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。识读电气图时，应了解电气图在不同的使用场合和表达不同的对象时，所采用的表达方式。GB 6988《电气制图》系列标准规定，电气图的表达形式分为四种。
1. 图
图是用图示法的各种表达形式的统称，即用图的形式来表示信息的一种技术文件，包括用图形符号绘制的图（如各种简图）以及用其他图示法绘制的图（如各种表图）等。
2. 简图
简图是用图形符号、代注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。在不致引起混淆时，简图可简称为图。简图是电气图的主要表达形式。电气图中的大多数图种，如系统图、电路图、逻辑图和接线图等都属于简图。
3. 表图
表图是表示两个或两个以上变量之间关系的一种图。在不致引起混淆时，表图也可简称为图。表图所表示的内容和方法都不同于简图。经常碰到的各种曲线图、时序图等都属于表图，之所以用“表图”，而不用通用的“图表”，是因为这种表达形式主要是图而不是表。国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。
4. 表格 2 表格是数据按纵横排列的一种表达形式，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或用以提供工作参数等。表格可简称为表，如设备元件表、接线表等。表格可以作为图的补充，也可以用来代替某些图。
第1页
电气和自动化控制工程
第一节电气工程
一、变配电工程
变配电工程是指为建筑物供应电能、变换电压和分配电能的电气工程。也称变配电所工程。
变电所工程 是包括高压配电室、低压配电室、控制室、变压器室、电容器室五部分的电气设备 安装工程，配电所与变电所的区别 就是配电所内部没有装设电力变压器。高压配电室的作用是接受 电力，变压器室的作用是把高压电转换成低压电，低压配电室的作用是分配电力，电容器室的作用 是提高功率因数，控制室的作用是预告信号。低压配电室要求尽量靠近变压器室。
（一） 变电所的类别
（1） 总降压变电所
（2） 车间变电所
（3） 独立变电所
（4） 杆上变电所
（5） 建筑物及高层建筑物变电所。民用建筑中，变压器一律采用干式变压器，高压开关一般 采用真空断路器，也可采用六氟化硫断路器，但通风条件要好，从防火安全角度考虑，一般不采用 少油断路器。（2013真题考点）
（二） 高压变配电设备
1. 变压器
2. 高压断路器
高压断路器的作用是通断正常负荷电流，并在电路出现短路故障时自动切断电流，保护高压电 线和高压电器设备的安全。按其采用的灭弧介质分有油断路器、六氟化硫（ SF6）断路器、真空断路
器等。油断路器分为多油和少油两大类，多油断路器油量多一些，油不仅作灭弧介质，而且还作为 绝缘介质；少油断路器油量较少，仅作灭弧介质。多油断路器因油量多、体积大、断流容量小，运 行维护比较困难，现已很少使用。
高压真空断路器是利用“真空”作为绝缘和灭弧介质，真空断路器有落地式、悬挂式、手车式 三种形式。它在35kV配电系统及以下电压等级中处于主导地位。
六氟化硫断路器优缺点：
（1） 无色、无味、无毒且不易燃烧，在 150 C以下时，其化学性能相当稳定。
（2） 不含碳（C）元素，对于灭弧和绝缘介质来说，具有极为优越的特性。
（3） 不含氧（O元素，不存在触头氧化问题。
（4） 具有优良的电绝缘性能。
建筑电气工程课程通常涵盖以下内容：
1. 电气基础知识：介绍电气工程的基本概念、电路原理、电流、电压、功率等基本参数的计算和理解，以及电气设备与系统的基本组成和运行原理。
2. 建筑电气设计：学习建筑电气系统的设计原理和方法，包括照明设计、配电设计、接地系统设计等。掌握电气负荷计算、线路布置、电气设备选择和定位等技术。
3. 电气安全与规范：介绍电气工程中的安全要求和规范标准，包括国家、地方以及行业相关的法规和标准。了解电气安全措施、接地保护、防雷设施等方面的设计和实施要求。
4. 智能建筑电气系统：学习智能建筑电气系统的原理和技术，包括楼宇自动化、智能控制、可持续能源管理等方面。了解智能建筑电气设备和系统的选型和应用。
5. 建筑电气设备与材料：介绍建筑电气设备和材料的种类、特点和应用。包括电缆、开关插座、照明设备、配电箱等常用电气设备和材料的选型和安装。
6. 施工与维护：学习建筑电气工程的施工原理和步骤，了解电气设备的安装、接线和调试等技术要求。同时，介绍电气系统的维护和故障排除方法。
7. 绿色建筑与能源管理：了解绿色建筑和可持续发展的概念，以及在建筑电气工程中的应用。掌握能源管理、节能技术和绿色建筑评估等方面的知识。
8. 实践项目或实习：通常，建筑电气工程课程还包括实践项目或实习环节，让学生能够将所学的理论知识应用于实际工程项目中，并提升实际操作能力和解决问题的能力。
以上是一般建筑电气工程课程的主要内容，不同学校和课程设置可能会有所差异。建议参考具体学校的课程大纲和教学计划，以获取更详细和准确的信息。

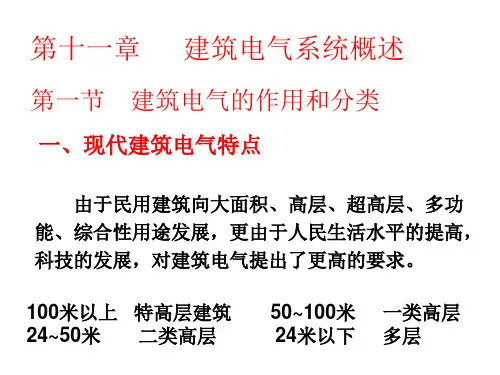

建筑电气培训课件
1. 课程简介
建筑电气是指建筑物内部的电气系统，包括供电系统、照明系统、插座系统、通信系统等。本课程旨在通过系统性的培训，为建筑电气工程师和相关从业者提供必要的知识和技能。
2. 建筑电气基础知识
2.1 电学基础
• 电荷、电流、电压的概念及其关系
• 电阻、电容、电感的基本原理
• 电路的基本元件及其符号
2.2 电路分析方法
• 欧姆定律、基尔霍夫定律和电流分析法 • 多端口电路的等效变换方法
• 直流电路和交流电路的分析方法
2.3 电气安全知识
• 电击危险及其防范措施
• 对地故障和漏电保护器
• 安全用电的注意事项
3. 建筑电气系统设计与规范
3.1 供电系统设计
• 电源选择与设计原则
• 电缆与线缆的选择与敷设
• 配电装置的选型和布置
• 备用电源和不间断电源的配置 3.2 照明系统设计
• 照明设计的基本原则
• 照明灯具的选择与布置
• 照明系统的节能设计
3.3 插座系统设计
• 插座的种类与规格
• 插座的位置布置
• 插座电路的容量计算
3.4 通信系统设计
• 电话系统、网络系统和安防系统的设计原则及要求
• 通信线路的布置与敷设
• 通信设备的选型与配置 4. 建筑电气系统施工与维护
4.1 施工技术及工艺
• 电线电缆的敷设与接线
• 设备安装和调试
• 综合布线系统的安装和调试
4.2 设备运行与监控
• 建筑电气系统的监控与管理
• 故障排除和维护
• 安全用电的检查与测试
5. 实践案例分析
本节将通过案例分析，结合实际工程项目，对建筑电气系统的设计、施工和维护进行综合分析，加深学员对课程内容的理解和应用能力。 6. 总结与展望
本课程通过系统的培训，使学员掌握建筑电气设计、施工和维护的基本知识和技能，并能够在实际工程项目中灵活应用。希望学员能够不断积累实践经验，提高自身的专业水平，为建筑电气工程的发展做出贡献。
