黄南州第二民族高级中学建设项目 模板工程施工专项方案

1

模板工程施工专项方案

一、工程概况：

工程名称：黄南州第二民族高级中学建设项目

建设单位：黄南州教育局

监理单位：青海乐天建设工程监理有限公司

设计单位：青海鼎正建筑设计有限公司

黄南州第二民族高级中学建设项目； 位于黄南州教育局，为框架结构；综合楼为五层；最高建筑高度：20.55米，面积为：4471.27m2。体育活动室为一层，最高建筑高度为9.45米，建筑面积为：2106.7m2。

二、模板设置：

该工程采用15mm厚复合木模板，50*100mm木方，碗扣式钢管支撑。

2.1模板的细部设计

A、基础模板的设计

(1)、垫层模板及筏板模板

①垫层采用50*100木方支设。

○2垫层浇筑完毕后，放出底板外边线，支设底板模板，底板模板采用木方加复合木模板。

B、构造柱模板

（1）、构造柱模板采用定型木框复合模板，木型制作采用15mm厚复合板与50×100mm的方木，用4×40木螺丝连接固定，柱模加固采用钢管、扣件与墙体加紧，考虑到砖和模板都是刚性材料，用1.5mm厚吸塑纸贴在砌体两面的马牙槎处，在砖和模板之间增加一道柔性材料，以填平砖砌体平整度的不足，杜绝了漏浆，确保了构造柱等小构件混凝土的外观质量，使砌体与构造柱接口马牙槎整齐美观。

有梁柱，有梁一侧柱模板配至梁底模处（梁底模搭在柱模板上），其余配至板底（或圈梁底），这样配制有利于过梁上下两段柱的接缝平顺过度，杜绝了过梁以上二次支设短柱模板跑模现象。

（2）构造柱模板加固间距按每800mm加一道，底层加固距地200mm，上部距混凝土浇注面不大于300mm，构造柱边的自由墙体宽度不足1米时，在加固构造柱模板时应同时加固黄南州第二民族高级中学建设项目 模板工程施工专项方案

2

柱边墙体，模板底部均留设清扫口。

C、过梁模板

（1）过梁底模长度采用洞口预留尺寸减允许负偏差值进行制作，防止使用时顶撞墙体，支设时与墙体间隙采用苯板填平，粘胶带固定。

（2）过梁底模采用钢管支撑，侧模采用短斜撑杆固定。

D、梁模板

a、梁模板采用自制定型复合板模板拼装，面板采用15mm覆膜复合板，龙骨为50×100mm木龙骨。

b、梁底模板与侧模板采用连接件（方木）连接，侧模之间采用螺栓连接；采用钢管加固。

木龙骨@200mm

钢管斜撑 ＠700mm

钢管斜撑

E、梁模板

在梁支架立杆宜采用双排或多排，纵向间距不应大于1.0m。第一道水平拉杆离地必须保证有200mm高，以上各道水平拉杆步距不得大于1.8m。

三、模板选型及配置数量：

结构部位 模板选型 配置数量 支模及加固方法

柱 定型模框复合板 配制二层 定型模板拼

钢管扣件式脚手架加固

梁 复合木模板 配制二层 钢管扣件式脚手架加固

楼板 复合板 配置二层 碗扣式支撑

四、模板工程的施工方案

4.1 构造柱模板：

4.1.1、构造柱模板采用复合模板，采用钢管支撑和螺杆对拉加固。 黄南州第二民族高级中学建设项目 模板工程施工专项方案

3

4.1.2、柱模板配置高度至梁底位置。

4.1.3、柱和梁相交的节点部位的混凝土成型质量是本工程的重点和难点，为提高柱和梁节点的施工质量均采用定型柱头模板，柱头模板每面分成L形两块，便于组装和拆模。

4.1.4、柱采用钢管加固，加固间距为600mm。

4.2梁模板：

4.2.1、梁模板采用复合模板拼装，钢管支撑加固。

4.2.2. 梁侧模采用钢管支撑加固。

4.3平板模板：

4.3.1、平板模板采用复合板散铺散支，面板为15mm覆膜复合板，主龙骨采用2根φ48钢管或100*100木方，次龙骨为50×100mm木方，间距300mm；

4.3.2、板模与梁侧模的接缝处，若将板模板配置至梁侧模板外侧，容易造成拼缝过大导致漏浆；现将梁侧模板做成企口，板模板搭在企口上，板模板与木方接触处垫上5mm海绵条，防止漏浆；

4.3.3、现浇板使用复合模板、碗口式支撑施工，弹出水平标高线，下部垫好木板，严禁支柱下面垫砖块，支撑从墙边30cm开始，依次逐排安装，碗口式支柱间距根据拉杆长度而定,并应支垂直。平板的立杆间距不得大于900mm，立杆上插入顶托调节立杆高度将主龙骨找平。根据立杆高度设置水平拉杆，第一道水平拉杆必须保证满设，水平拉杆的部距不应大于1.8m，立杆自由段不得超过600mm，顶托自由段不得超过300mm。

4.3.4模板之间的拼缝处，若大于2mm用油灰嵌填后再贴50mm粘胶带；

4.4 模板的拆除：拆模时不得使用大锤、橇棍硬橇；拆除时可用橇杠从底部轻微橇动，保证砼表面及棱角的完整。

4.4.1、柱、梁的侧模板拆除以不破坏棱角为准，为准确掌握拆模时间，必须留置同条件试块，试块强度达到1.2Mpa时允许拆模。

4.4.2、梁、板、模板底模的拆除：梁的跨度大于8m，砼必须到达设计强度的100%方允许拆模；梁的跨度2m＜L≤8m，砼必须达到设计强度的75%方允许拆模。

五、 模板工程控制要点

5.1 浇筑砼前必须检查支撑是否牢固、扣件有无松动，支撑是否在基土上，立杆下必须垫50mm厚通长木板，浇筑砼时必须由模板支设班组看模，随时检查支撑并及时修复。 黄南州第二民族高级中学建设项目 模板工程施工专项方案

4

5.2、 梁板模板跨度4≤L＜8m，起拱高度10mm，L≥8m，起拱高度20mm。

5.3、模板吊装前，先清除胶合板上的水泥浆，然后涂刷隔离剂。

5.4、为保证外观质量梁柱节点，板拼缝等易漏浆部位都是检查和控制的重点。

六、模板计算方法：

6.1.1、底模验算：

c、复合模板计算

（1）荷载计算

Ⅰ：砼自重 25KN／m3 Ⅱ：钢筋自重 1.2KN/ m3

Ⅲ: 施工荷载 2.5KN/m3 Ⅳ: 振动砼产生荷载 2.0KN/ m3

Ⅴ: 模板自重 0.75KN/ m3 现浇板厚取110mm， V1＝1.2， V2=1

F＝1.2×(25×0.12+1.2×0.11+0.75)+1×(2.5+2.0)=9.37KN/ m2

6.1.2、抗弯强度验算

6.1.3、按简支梁验算，查表： M= 1/8ql2 σ= M/W≤fm

式中 M----弯矩设计值（N.mm）；

q----作用在梁底模上的均布荷载（N/mm），按表组合；

l----小楞的间距（mm）；

σ----受弯应力设计值（N/mm2）；

W----截面抵抗矩，查表得（mm3） ；

fm----钢材的抗弯强度设计值（N/mm2），Q235fm=205N/mm2。

6.1.4、（1）挠度验算 ω= 5q1l4/384El≤［ω］＝l/250

式中，q′----作用在梁底上的均布荷载（N/mm），按表组合；

E-----钢材弹性模量（N/mm2)，E＝2.06×105N/mm2；

I-----截面惯性（mm4）,查表得。

（2）立撑（钢管）

选Ф48钢管，按行距1.2m布置，中间设水平拉杆，一般按立柱的稳定性控制，可按两端铰接受压构件来简化计算，立杆稳定性验算公式如下：

δ＝N/φA≤f N＝10.97×1.2×1.2=15.8KN

查表A=4.89c m2=489m m2 f=205N/m m2 黄南州第二民族高级中学建设项目 模板工程施工专项方案

5

i=0.35×D+d/2=15.75顶撑中设拉杆，取顶杆长度的1/2

L0＝1.2m λ=L0/i=76.19

φ=稳定系数(查表)=0.811

∴δ=N /φA= 15.8×103N/0.811×489=39.8N/mm2

满足稳定性要求。

（3）立杆采用钢支撑，支撑间距为800mm，支撑加水平向拉杆。

N=10.97×0.8×0.8=7.02KN

L0=2.4m i=0.25 D=20mm

λ=L0/i=120 A0=5026mm2

验算：∵λ=120>91(查结构设计规范表得) ∴φ=3000/1202=0.208

δ=N/φA0=7.02×103/0.208×5026=6.71N/mm2

(4）木龙骨选取50×100方木立放，间距为400mm。

M=1/8ql2=1/8×10.97×0.42=0.2194KN/m

W=1/6bh2=1/6×0.05×0.12=0.83×10.4m3

∴ δ=M/W=0.219KN/m/0.83×10.4=0.264×104KN/mm2=2.64N/mm2

∴ 稳定性满足要求

d、梁板模板支设示意图 4200、3600800梁梁板支模图90050厚木垫板剪刀撑50*80木龙骨间距300竹胶合板现浇板黄南州第二民族高级中学建设项目 模板工程施工专项方案

6

F、构造柱模板的设计

6.1.5构造柱模板采用定型木框复合模板，模型制作采用14mm厚复合板与50×100mm的方木，用4×40木螺丝连接固定，柱模加固采用钢管、扣件、对拉螺栓与墙体加紧，考虑到砖和模板都是刚性材料，用1.5mm厚吸塑纸贴在砌体两面的马牙槎处，即在砖和模板之间增加一道柔性材料，以填平砖砌体平整度的不足，杜绝了漏浆，确保了构造柱等小构件混凝土的外观质量，使砌体与构造柱接口的马牙槎整齐美观，具体模板支设如图：

6.1.6 构造柱模板配制高度：有梁柱，有梁一侧柱模板配至梁底模处（梁底模搭在柱模板上），其余配至板底（或圈梁底），这样配制有利于过梁上下两段柱的接缝平顺过度，杜绝了过梁以上二次支设短柱模板跑模现象，砼浇至梁底下30mm处。

6.1.7构造柱模板加固间距按每800mm加固一道，底层加固距地200mm，上部距砼浇筑面不大于300mm，构造柱边的自由墙体宽度不足1m时，在加固构造柱模板时应同时加固柱边墙体，模板底部均留设清扫口。

H、过梁模板的设计

①过梁底模长度采用洞口预留尺寸减允许

负偏差值进行制作，防止使用时顶撞墙体，支设时与墙体间隙采用苯板填平，粘胶带固定。

②过梁底模采用圆木上钉制三角台支承，侧模采用短斜撑杆固定。如上图示：

合集下载

砖混结构施工方法

砖混结构施工方法

砖混结构施工方法

1 施工顺序及施工方案

1.1 工程总施工顺序安排

本着先地下，后地上，先由下向上，待主体封顶后，再由上向下进行施工的原则。其中脚手架的搭设、拆除，水电、防雷安装等工程的施工贯穿于整个土建施工过程中，从土建施工基础开始，水、电分部施工就跟随土建进行预埋、预留，当主体结构封顶后，即进入全面安装阶段，直到竣工调试，不占用工期。 整体施工顺序安排：场地平整、临设搭设→基础施工→回填土→砖砌体、上部结构→装饰工程、屋面工程→拆架→室外工程→清理交工。

1、基础工程

土方开挖→人工清槽平整基底→地基验槽→测量放线→基础→ 地梁→养护→回填。

2、主体结构工程

（1）.砌体施工：

清理→放线→立皮数杆→砌筑墙体、墙内埋管→修整→验收。

（2）.钢筋砼结构：

放线→复核→施工缝处理→柱绑扎钢筋→验收→柱、梁、板封模→施工缝处理→梁、板绑扎钢筋→验收→砼浇筑→养护。

3、室内装饰

结构处理→放线→贴灰饼冲筋→立门窗框→各类管道水平支管安装→墙面抹灰→管道试压→楼面装修→墙面及顶棚面层装修→安门、窗扇、油漆→灯具、洁具安装→调试→做地坪→清理→交工 4、外墙及室外装饰

结构处理→弹线→贴灰饼→抹灰→面层→清理→拆外架→室外工程（含散水等）→清理及场地复原→交工。

1.2 工程总施工走向和施工方案

1、合理安排施工现场的每道施工工序。

在主体施工时，垂直层层向上流水作业，在各自的单元组合中组织详细的流水施工，主体工程在建设单位和质检部门验收后，即可进行装饰施工，以及楼地面的施工。为了确保按照计划如期完工， 装饰阶段将准备投入大量人力分单元依次施工。

2、主要垂直运输设备的布置

塔吊布置在施工现场的两幢住宅楼中间， 对应于变形缝部位布置。

2 主要部位施工方法

2.1 测量定位

根据工程特点，施工测量的主要工作是标高传递和轴线测设以及建筑主轴线的定位。

2.1.1 标高传递：

(完整版)多层砖混结构施工方案

(完整版)多层砖混结构施工方案

(完整版)多层砖混结构施工方案

（正式风格）

【目录】

1. 前言

2. 工程概述

3. 施工组织设计

4. 材料与设备

5. 基础工程

6. 柱节点施工

7. 梁节点施工

8. 钢筋混凝土板施工

9. 墙体施工

10. 结构砌体施工

11. 屋面施工

12. 竣工验收及安全措施

【1. 前言】该文档旨在详细介绍多层砖混结构施工方案，包括施工组织设计、材料与设备、各部分工程的具体施工步骤等内容，以确保施工过程安全有效。

【2. 工程概述】

2.1 工程名称：多层砖混结构施工

2.2 工程地点：xxxxx

2.3 工程规模：多层建筑，总建筑面积xxxx平方米。

2.4 技术要求：按照xxxx标准进行施工。

2.5 施工期限：预计工期xxxx天。

【3. 施工组织设计】

3.1 施工组织机构

3.2 项目管理措施

3.3 施工进度安排

【4. 材料与设备】

4.1 主要材料：水泥、砂、石、钢筋等。

4.2 材料选用标准

4.3 设备及工具准备【5. 基础工程】

5.1 基坑开挖

5.2 基础处理

5.3 浇注混凝土

【6. 柱节点施工】

6.1 柱扣件安装

6.2 钢筋绑扎

6.3 砼浇筑

【7. 梁节点施工】

7.1 预埋件安装

7.2 板式模板支撑梁施工

7.3 板型悬挑梁施工

【8. 钢筋混凝土板施工】

8.1 预埋件安装

8.2 钢筋布置

8.3 模板搭设

8.4 砼浇筑【9. 墙体施工】

9.1 砖砌墙施工

9.2 防水层施工

9.3 抹灰层施工

【10. 结构砌体施工】

10.1 砌筑墙柱

10.2 砌筑梁板

10.3 管道安装

【11. 屋面施工】

11.1 防水层施工

11.2 保温层施工

11.3 铺设屋面材料

【12. 竣工验收及安全措施】

12.1 竣工验收

12.2 安全措施

【附件】

1. 工程图纸2. 监理报告

3. 施工合同

【法律名词及注释】

1. TBD

（活泼风格）

【目录】

1. 引言

2. 工程概述

3. 施工组织设计

4. 材料与设备

5. 基础工程

6. 防水施工

7. 结构砌体施工

8. 屋面施工

9. 室内装修

砖混结构施工方案

砖混结构施工方案

砖混结构施工方案

8.1.1基础施工

1．施工顺序

施工放线——基槽开挖——检查轴线、标高——浇垫层砼——养护——砌条石基础——地圈梁

2．施工工艺

1)地槽开挖采用人力开挖方式进行，开挖过程中其土石方应

及时运至现场指定位置放置，严禁场内土石方乱弃。

2)地槽开挖施工应有序进行，不得随意切断场内临时排水沟

道，开挖某处地槽前应将要切断的临时排水沟道改道后再行施工，以免造成现场排水不畅。

3)垫层砼浇好后，在垫层上抄平并弹好中心线，经检查合格，做好隐蔽验收资料，再砌条石基础、关模扎筋浇地圈梁。条石基础的组砌要严格按规范和设计图纸的要求施工，施工时，砂浆打座灌缝应密实，组砌得当，收阶合理，不得有松动、通缝，漏灌砂浆等现象。

4)基础完成后，应及时进行土方回填。 基础工程完成后，用经纬仪放出各条轴线墨线，用水平仪侧出基

础设计表面标高，经建设、质检、监理、设计等有关单位共同对基础

进行周全验收，作出判定并签字后，才能进行主体施工。主体施工前应将开挖基槽剩下的土外运进场，以免影响主体的砌筑。

8.2主体结构施工

8.2.1砖砌体工程

1、砖砌体工程的施工工艺流程

2、施工方法

1）组砌方法：组砌方法应符合规范的规定，统一道墙体严禁有两种以上的砌筑形成，并不得有通缝。砌体宜采用一顺—丁、梅花丁或三顺一丁砌法。砖柱不得采用包心砌法。

2）排砖撂底：按设计要求经测量放出轴线和门窗洞口位置的尺寸线。采用千砖排砖撂底，以砖的模数按测量放线，标出位置尺寸进行排砖撂底，两山墙排丁砖，前后纵墙排条砖。排砖时应严格核对门窗洞口的位置、窗间墙、垛、构造柱的尺寸是否符合排砖的模数。在保证砖砌体灰缝8—10mm的前题下全盘考虑排砖撂底。 排砖时要注意卫生主管道及门窗的开启不受影响，在其洞口处砌

体的边缘必需用砖的合理模数，不得呈现破活。

3）选砖：砌砖前应选择棱角整洁、无曲折裂纹、颜色均匀、规格根本一致的砖。

4）盘角：砌筑砖砌体前应先进行盘角，每次盘角高度应以3—5

(完整word版)砖混结构施工方案

(完整word版)砖混结构施工方案

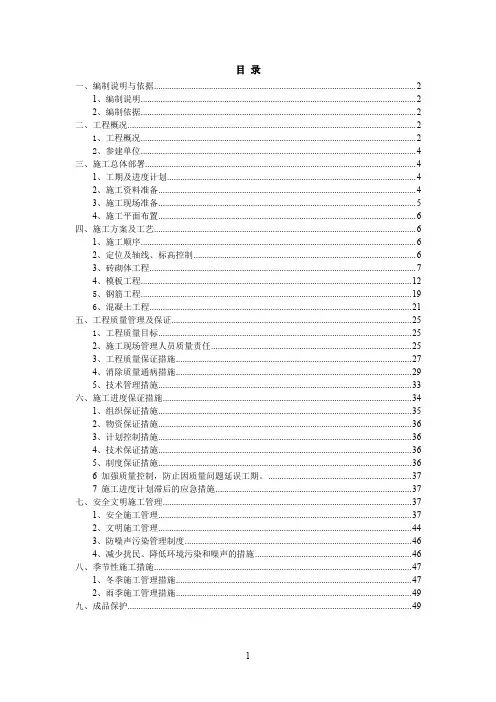

1 目 录
