16G101与11G101变化

16g101-1图集免费下载

16g101-1图集免费下载

目录

1、取消非抗震框架梁作法

2、增加扁梁柱节点、构造

2.1.4嵌固端的注写细化a、不在基础顶面

b、不在顶板

3.2.2增加跨高比不小于5的LL按框架梁设计，代号为LLK

3.2.3取消约束边缘构件非阴影区拉筋（或箍筋）的表达规定

放在了3.2.4

增加了非底部加强区构造边缘构件不设置外封闭箍的时候

墙身水平钢筋应按相应作法（计入水平筋构造）

3.2.5增加LLK相应规定（在第8点）

3.6.3为增项、一级墙水平施工缝作法

表4.2.2增加了TZL（托柱梁）KBL（宽扁梁）

附注3增加了L、JZL端部预定为铰接表充分利用钢筋时为Lg

4.2.54.2.6增项、宽扁梁作法

4.3.4扁梁注写方式

取消4.6.2非抗震设计取消4.6.7KZL中托墙、柱区别

5.2.2增加板考虑竖向地震时规定

5.4其它增加板竖向地震规定5.4.1

增加5.4.3板、墙钢筋顶部搭接

6.5其它6.5.1板考虑竖向地震 16g101-1图集免费下载

6.5.2锚固搭接要求

6.5.4在塔顶连接的搭接要求

表7.1.2增加板阴角放射筋

7.2.9增加悬挑板阴角附加钢筋

7.2.10阳角附加筋增加详图

受拉钢筋基本锚固长度2.同表述方式，取消非抗震名词

la与laE都列表了修正系数根据实际情况调整

ll、llE搭接长度也都列表了

P69增加了K2伸上板面的作法

P72增加水平变截后增厚长度的作法（二）连通法{16g101-1图集免费下载}.

P73、74剪力墙竖向钢筋连接构造加了一页

P76计入水平筋作法画法改变

P77增加了构造边缘构件利用墙体水平钢筋的作法

P78增加LL不同截面的详图

P80LLK纵向箍筋的构造

P83大于300小于800洞口补强作法不同{16g101-1图集免费下载}.

P84增加上板小于下板时，梁上下锚固长度不同的算法

P87、88、89取消原纵向钢筋弯拆要求增加非框架梁下部纵向钢筋弯锚构造P93、94增加框架扁梁中柱节点

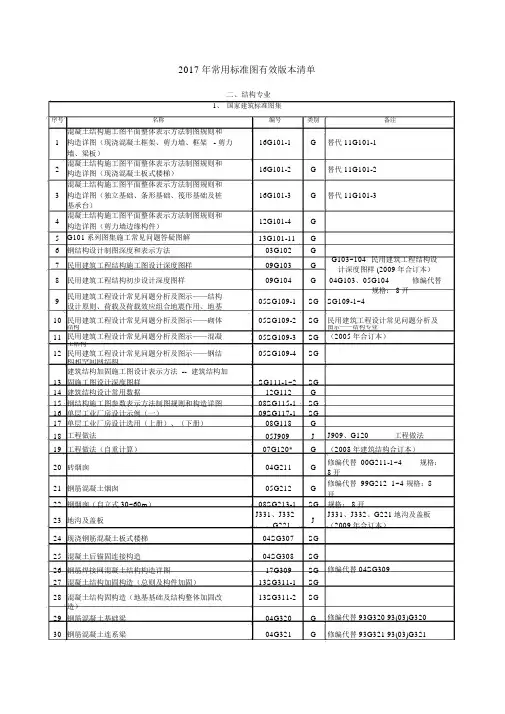

2017年常用标准图有效版本清单

二、结构专业

1、 国家建筑标准图集

序号 名称 编号 类别 备注

混凝土结构施工图平面整体表示方法制图规则和

1 构造详图（现浇混凝土框架、剪力墙、框架 - 剪力 16G101-1 G 替代 11G101-1

墙、梁板）

2 混凝土结构施工图平面整体表示方法制图规则和 16G101-2 G 替代 11G101-2

构造详图（现浇混凝土板式楼梯）

混凝土结构施工图平面整体表示方法制图规则和

3 构造详图（独立基础、条形基础、筏形基础及桩 16G101-3 G 替代 11G101-3

基承台）

4 混凝土结构施工图平面整体表示方法制图规则和 12G101-4 G

构造详图（剪力墙边缘构件）

5 G101系列图集施工常见问题答疑图解 13G101-11 G

6 钢结构设计制图深度和表示方法 03G102 G

G103~104 民用建筑工程结构设 7 民用建筑工程结构施工图设计深度图样 09G103 G 计深度图样 (2009年合订本）

8 民用建筑工程结构初步设计深度图样 09G104 G 04G103、05G104 修编代替

民用建筑工程设计常见问题分析及图示——结构 规格： 8开

9 05SG109-1 SG SG109-1~4

设计原则、荷载及荷载效应组合地震作用、地基

10 民用建筑工程设计常见问题分析及图示——砌体 05SG109-2 SG 民用建筑工程设计常见问题分析及

结构 图示——结构专业

11 民用建筑工程设计常见问题分析及图示——混凝 05SG109-3 SG （2005年合订本）

土结构

12 民用建筑工程设计常见问题分析及图示——钢结 05SG109-4 SG

构和空间网结构

13 建筑结构加固施工图设计表示方法 -- 建筑结构加

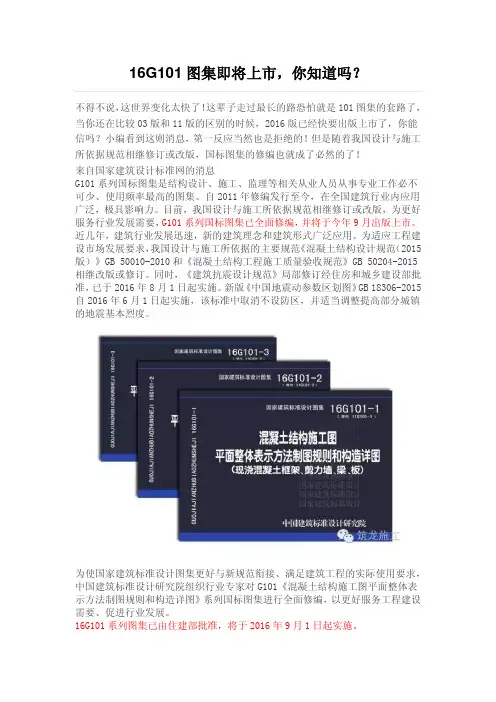

16G101图集即将上市，你知道吗？ 不得不说，这世界变化太快了！这辈子走过最长的路恐怕就是101图集的套路了，

当你还在比较03版和11版的区别的时候，2016版已经快要出版上市了，你能

信吗？小编看到这则消息，第一反应当然也是拒绝的！但是随着我国设计与施工

所依据规范相继修订或改版，国标图集的修编也就成了必然的了！

来自国家建筑设计标准网的消息

G101系列国标图集是结构设计、施工、监理等相关从业人员从事专业工作必不

可少、使用频率最高的图集。自2011年修编发行至今，在全国建筑行业内应用

广泛，极具影响力。目前，我国设计与施工所依据规范相继修订或改版，为更好

服务行业发展需要，G101系列国标图集已全面修编，并将于今年9月出版上市。

近几年，建筑行业发展迅速，新的建筑理念和建筑形式广泛应用。为适应工程建

设市场发展要求，我国设计与施工所依据的主要规范《混凝土结构设计规范（2015

版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015

相继改版或修订。同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批

准，已于2016年8月1日起实施。新版《中国地震动参数区划图》GB 18306-2015

自2016年6月1日起实施，该标准中取消不设防区，并适当调整提高部分城镇

的地震基本烈度。

为使国家建筑标准设计图集更好与新规范衔接、满足建筑工程的实际使用要求，

中国建筑标准设计研究院组织行业专家对G101《混凝土结构施工图平面整体表

示方法制图规则和构造详图》系列国标图集进行全面修编，以更好服务工程建设

需要、促进行业发展。

16G101系列图集已由住建部批准，将于2016年9月1日起实施。

由中国建筑标准设计研究院牵头，组织行业知名设计院、权威专家共同编制的

16G101系列图集，将于9月出版上市。

本次修编在密切结合规范相关内容的基础上，全面考虑了11G101-1～3国标图集

颁布5年来各方的反馈意见，对原图集进行系统的梳理、修订、完善和补充。本

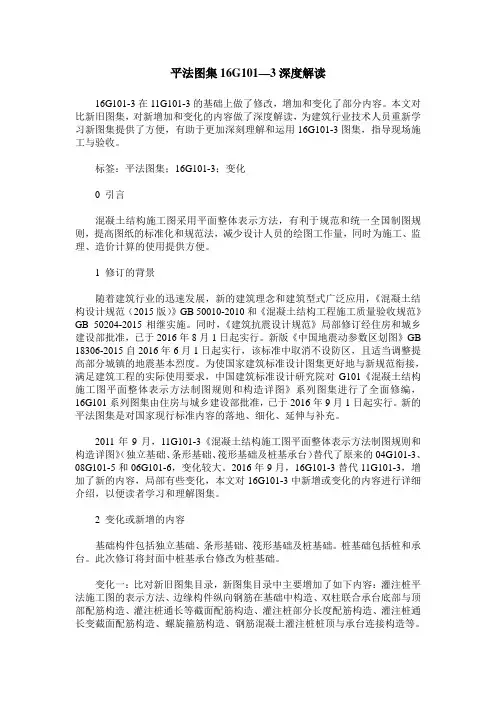

平法图集16G101—3深度解读

16G101-3在11G101-3的基础上做了修改，增加和变化了部分内容。本文对比新旧图集，对新增加和变化的内容做了深度解读，为建筑行业技术人员重新学习新图集提供了方便，有助于更加深刻理解和运用16G101-3图集，指导现场施工与验收。

标签：平法图集；16G101-3；变化

0 引言

混凝土结构施工图采用平面整体表示方法，有利于规范和统一全国制图规则，提高图纸的标准化和规范法，减少设计人员的绘图工作量，同时为施工、监理、造价计算的使用提供方便。

1 修订的背景

随着建筑行业的迅速发展，新的建筑理念和建筑型式广泛应用，《混凝土结构设计规范（2015版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继实施。同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实行。新版《中国地震动参数区划图》GB

18306-2015自2016年6月1日起实行，该标准中取消不设防区，且适当调整提高部分城镇的地震基本烈度。为使国家建筑标准设计图集更好地与新规范衔接，满足建筑工程的实际使用要求，中国建筑标准设计研究院对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行了全面修编，16G101系列图集由住房与城乡建设部批准，已于2016年9月1日起实行。新的平法图集是对国家现行标准内容的落地、细化、延伸与补充。

2011年9月，11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）替代了原来的04G101-3、08G101-5和06G101-6，变化较大。2016年9月，16G101-3替代11G101-3，增加了新的内容，局部有些变化，本文对16G101-3中新增或变化的内容进行详细介绍，以便读者学习和理解图集。

2 变化或新增的内容
