失重挂片腐蚀速率计算为了计算失重挂片的腐蚀速率，请使用下述公式：22,300 X 失重(克)腐蚀速率(mpy) = ------------------------------------------------------------------------------------金属密度(克/立方厘米) X 挂片面积(平方英寸) X 时间(天)这里，“失重”是指挂片因腐蚀而损失的重量，且由挂片的初始重量减去清洗后的重量而获得；“金属密度”是指挂片金属或合金的密度，可从“合金特征表”中获得（见附录）；“挂片面积”指挂片暴露在腐蚀介质中的表面积；而“时间”是指挂片从安装到拆卸之间以天数计算的时间区段。
当挂片面积以英寸为单位且腐蚀时间以天数来计算时，上述公式可以按mpy（密尔/年）来计算腐蚀速率。
如果公式中使用其它测量单位，则要用其它常量来替换上述公式中的22,300。
下面列出了不同测量单位用的一些替换常量。
测量单位替换22,300的常量腐蚀速率(毫米/年) 566腐蚀速率(密尔/年)，挂片面积(平方厘米) 143,700腐蚀速率(毫米/年)，挂片面积(平方厘米) 3,650例如：一种重为10.9265克，且暴露面积为2.96平方英寸的低碳钢挂片在8月27日被装入工艺过程。
78天后的11月13日，该挂片从工艺过程中卸下，清洗后再次称重为10.5560克。
从“合金特征表”中查得低碳钢的密度为7.86克/立方厘米。
所以，腐蚀速率可由以下公式算出：22,300 X ( 10.9265 -- 10.5560 )----------------------------------------------------- = 4.56 mpy7.86 X 2.96 X 78天标准的挂片面积3英寸条状COSASCO®高压挂片 5.2平方英寸 COSASCO®多盘状挂片 2.3平方英寸6英寸条状COSASCO®高压挂片 11.4平方英寸3英寸条状COSASCO®多孔挂片 5.25平方英寸2英寸COSASCO®梯式挂片 3.4平方英寸3英寸条状6210型挂片(可伸缩式) 3.4平方英寸COSASCO®平面盘状挂片 2.5平方英寸附录：合金特征表/密度(g/cm3) Corrater Alloy / 合金 UNS_Code/编号 Density校正系数Aluminum,1100 / 1100 铝 A91100 2.71 0.94Aluminum,2024 / 2024 铝 A92024 2.78 0.86Brass,Arsenical Admiralty / 黄铜 C44300 8.52 1.67Brass,Aluminum Arsenical / 黄铜 C68700 8.33 1.62Brass,Phosphorized Admiralty /黄铜 C44500 8.52 1.68K03005 7.85 1.00Carbon Steel,Pipe Grade / 管道级碳钢Carbon Steel,1010 / 1010 碳钢 G10100 7.86 1.00Carbon Steel,1018 / 1018 碳钢 G10180 7.86 1.00Carpenter 20-Cb3 / 20-Cb3 卡喷特 N08020 8.08 0.98Cast Iron,Gray / 灰口铸铁 F12801 7.19 1.002.008.91Copper / 铜 C11000Copper-Nickel,90/10 铜镍合金 C70610 8.94 1.80Copper-Nickel,70/30 铜镍合金 C71500 8.94 1.50Inconel 600 / 600因科内尔合金 N06600 8.51 0.95Incoloy 800 / 800因科镍铬铁合金 N08800 7.94 0.89Incoloy 825 / 825因科镍铬铁合金 N08825 8.14 0.882.5711.34Lead / 铅 L50045Monel 400 / 400 蒙乃尔铜-镍合金 N04400 8.84 1.13N05500 8.47 1.04Monel K-500 / K-500蒙乃尔铜-镍合金Nickel 200 / 200 镍 N02200 8.89 0.93 Stainless Steel,304 / 304 不锈钢 S30400 8.02 0.89Stainless Steel,304L / 304L不锈钢 S30403 8.02 0.89Stainless Steel,316 / 316 不锈钢 S31600 8.02 0.90Stainless Steel,316L / 316L 不锈钢 S31603 8.02 0.90S31803 7.80 0.89Stainless Steel,2205 Duplex /2205双相不锈钢Titanium,Gr.2&4 / Gr.2&4 钛 R50400 4.54 0.751.29 Zinc / 锌 Z170017.13。

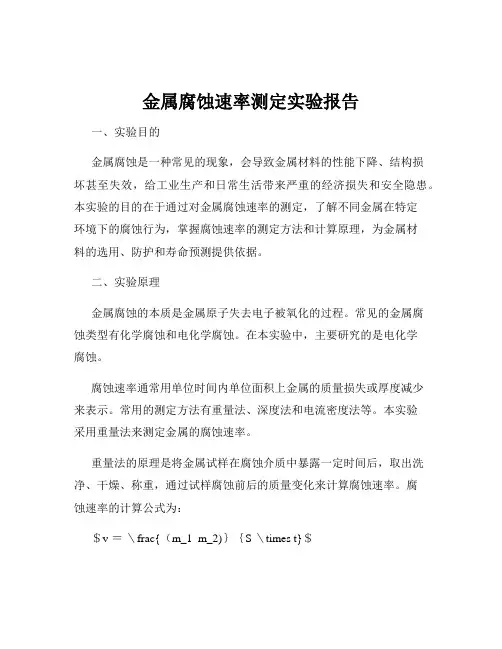

金属腐蚀速率测定实验报告一、实验目的金属腐蚀是一种常见的现象，会导致金属材料的性能下降、结构损坏甚至失效，给工业生产和日常生活带来严重的经济损失和安全隐患。
本实验的目的在于通过对金属腐蚀速率的测定，了解不同金属在特定环境下的腐蚀行为，掌握腐蚀速率的测定方法和计算原理，为金属材料的选用、防护和寿命预测提供依据。
二、实验原理金属腐蚀的本质是金属原子失去电子被氧化的过程。
常见的金属腐蚀类型有化学腐蚀和电化学腐蚀。
在本实验中，主要研究的是电化学腐蚀。
腐蚀速率通常用单位时间内单位面积上金属的质量损失或厚度减少来表示。
常用的测定方法有重量法、深度法和电流密度法等。
本实验采用重量法来测定金属的腐蚀速率。
重量法的原理是将金属试样在腐蚀介质中暴露一定时间后，取出洗净、干燥、称重，通过试样腐蚀前后的质量变化来计算腐蚀速率。
腐蚀速率的计算公式为：＄v ＝＼frac{（m_1 m_2)｝｛S ＼times t}＄其中，＄v$为腐蚀速率（g/（m²·h)），＄m_1$为试样腐蚀前的质量（g），＄m_2$为试样腐蚀后的质量（g），＄S$为试样的表面积（m²），＄t$为腐蚀时间（h）。
三、实验仪器与材料1、实验仪器电子天平（精度 0001g）恒温水浴锅干燥箱砂纸（不同目数）游标卡尺2、实验材料待测试样（如碳钢、不锈钢等）腐蚀介质（如稀硫酸、氯化钠溶液等）脱脂棉无水乙醇四、实验步骤1、试样准备用砂纸将待测试样的表面打磨至光亮，去除表面的氧化层和污垢。
用游标卡尺测量试样的尺寸，计算其表面积。
用无水乙醇清洗试样，去除表面的油污，然后用脱脂棉擦干。
2、实验装置搭建将准备好的试样悬挂在恒温水浴锅中，使其完全浸没在腐蚀介质中。
3、腐蚀实验设置恒温水浴锅的温度，保持腐蚀介质在恒定的温度下。
让试样在腐蚀介质中浸泡一定的时间（如 24h、48h 等）。
4、试样处理腐蚀实验结束后，取出试样，用清水冲洗掉表面的腐蚀产物。
腐蚀速率换算
腐蚀速率是指金属在特定环境下的腐蚀程度，通常以单位时间内的重量损失或厚度损失来表示。
不同的国家或行业可能会采用不同的计量单位，因此在进行国际贸易或技术交流时需要进行腐蚀速率的换算。
常见的腐蚀速率换算单位包括：
1. 毫米/年：表示金属在每年内损失的厚度，通常用于欧洲和北美地区。
2. 米/秒：表示金属在每秒内损失的厚度，通常用于亚洲和中东地区。
3. 毫克/平方厘米/小时：表示金属在每小时内损失的重量，通常用于化工行业。
4. 英寸/年：表示金属在每年内损失的厚度，通常用于美国。
进行腐蚀速率的换算需要根据不同单位之间的换算关系进行计算。
例如，将毫米/年转换为英寸/年，可以使用以下换算公式：
1英寸=25.4毫米
因此，1毫米/年=0.03937英寸/年
除了单位换算，腐蚀速率的计算还需要考虑不同环境条件对金属腐蚀的影响，例如温度、湿度、氧气含量等。
因此，在进行腐蚀速率的换算和计算时需要注意环境条件的不同。
- 1 -。
腐蚀速度的计算公式：(W1－W2)×87600X＝───────── mm/aA·T·DX──试片腐蚀速率 mm/aW1 ──试片试前称重 gW2 ──试验后试片称重 g87600──计算常数A ──试片表面积 cm2T ──试验时间 hD ──试片材质密度 g/cm3几种常见金属的重度腐蚀速度的换算干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。
现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。
**年，以县委党校、县行政学校为主阵地，举办各类培训**期，培训在职干部**人，占在职干部总数的**.*%，培训农村党员、干部**人，其中：举办科级领导干部轮训班*期，培训**人；举办科级领导干部“三个代表”重要思想专题学习班*期，培训**人；举办科级以下公务员培训班*期，培训**人；举办企业经营管理者培训班*期，培训**人；举办专业技术人员培训班*期，培训**人；举办非中共党员干部培训班*期，培训**人；举办理论骨干培训班*期，培训**人；举办妇女干部培训班*期，培训**人；举办基层团干培训班*期，培训**人；举办农村党支部书记、村主任培训班各*期，培训**人，达到了每年培训在职干部五分之一的要求，超额完成了培训任务。
另外，上派了*名县级领导干部、**名科级领导干部、*名中级以上职称的专业技术人员参加盛市委党校的培训，有**名县级领导参加了市委组织部、市委党校举办的“三个代表”重要思想轮训班，全面完成了上级的调学任务。
二、主要做法（一）着力抓好集中正规化培训1、加强领导，提高培训工作的计划性。
