心中学九年级物理上册：第十四章《了解电路》检测试题(无答案)

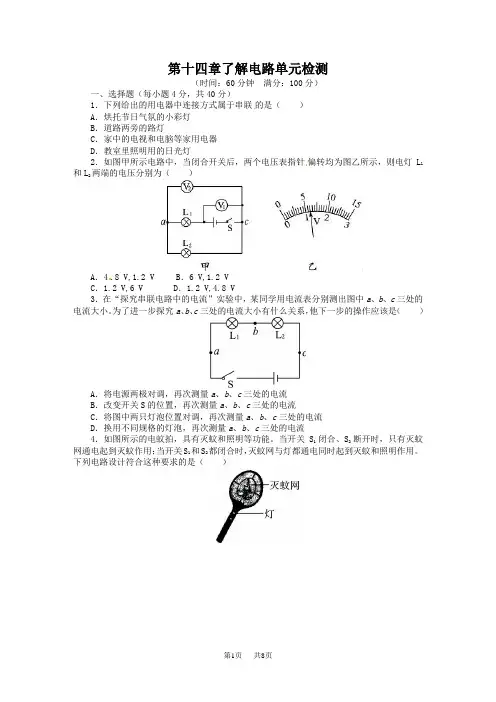

第十四章了解电路单元检测（时间：60分钟满分：100分）一、选择题（每小题4分，共40分）1．下列给出的用电器中连接方式属于串联的是（）A．烘托节日气氛的小彩灯B．道路两旁的路灯C．家中的电视和电脑等家用电器D．教室里照明用的日光灯2．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8 V,1.2 V B．6 V,1.2 VC．1.2 V,6 V D．1.2 V,4.8 V3．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小。

为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流4．如图所示的电蚊拍，具有灭蚊和照明等功能。

当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是（）5．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等6．如图所示的电路中，当开关S闭合后，发现电压表的读数为零，那么可能出现的问题是（）A．L2的灯丝断了B．L1的灯丝断了C．灯L1与灯座接触不良D．灯L2短路7．如图所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数。

其原因可能是（）A．L1断路B．L2断路C．电流表断路D．电流表短路8．某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量。

第十四章了解电路单元测试题一、填空题1、用丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑被吸引，这是由于；有的纸屑接触玻璃棒后“跳开”，这又是因为。

2、一节普通干电池的电压为______________伏。

在图14−1中，A端为干电池的______________极（选填“正”或“负”）。

图14−1 图14−2 图14−33、如图14−2所示，标出了制成铅笔的几种材料名称，通常条件下______________是绝缘体（只选一种）。

4、图14−3是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗? 其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。

电路图中的灯泡L与电动机M是串联的还是并联的?请写出你的猜想和判断方法。

你的猜想：_______________________。

判断的方法:_____________________________。

5、如图14−4，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。

为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接A和B，将测通器的m连接在D上。

当n连接F时小灯泡发光，连接E 时小灯泡不发光。

由此可以确定为同一导线的两端（填字母，下同）。

⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两两根导线辨别开。

5、如图所示电路中，当S1、S3断开，S2闭合时，L1与L2是______联；当S2断开，S1、S3闭合时，L1与L2是_______联；若同时闭合S1、S2、S3，则会造成电路_________。

5题 6题6、在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在______和_____两点之间。

7．如图14—5甲中电流表Al读数为0．2A，则电流表A2的读数是 .图乙中电流表A2的读数为0.9A，A1读数为0.3A，则通过电流表A的电流是 .电流表A选用的量程应为 A．图14−5 图14−68.图14—6(a)所示电表的示数为；图14−6(b)所示电表的示数为。

沪科版九年级物理第十四章了解电路单元检测一、单选题1．用毛皮摩擦过的橡胶棒去接近一个轻质小球时，出现了如图所示情况。

则该轻质小球的带电情况是（）A．带负电B．不带电C．带正电D．无法判断2．对生活中物理现象的解释，下列说法正确的是（）A．乘客站在铁路安全线以内等车非常危险，因为当列车驶过时，人与车之间的空气气流速度快压强小，人背后静止空气可能会把人推向火车导致危险事故B．安全锤头部很尖，目的是使用时增大压力，容易击碎玻璃让人们逃生C．注射疫苗时，用针管把药液推入体内，利用了大气压强D．梳头时头发翘起来，梳子和头发带同种电荷3．将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。

以下说法正确的是（）A．锌片是电池的正极B．这个电池的电压为6VC．这个电池的电压为3V D．这个电池的电压为0.6V4．如图所示的电路中，各个元件均能正常工作。

当开关闭合后，下列说法正确的是（）A．两表指针有明显偏转B．两表指针几乎不动C．电压表指针有明显偏转，电流表指针几乎不动D．电流表指针有明显偏转，电压表指针几乎不动5．在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。

下列描述正确的是（）A．灯泡L1与L2并联B．电压表测L2两端的电压C．通过L1、L2的电流相等D．通过L1的电流为0.22A6．老师展示了四个电路图，当开关S闭合后，灯L与电阻R串联的电路图是（）A．B．C．D．7．如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，其中甲球带正电荷、乙球带负电荷。

沿着甲、乙两球的球心连线方向，在某一位置放上一个带电小球丙。

则丙球带下列电荷后可能出现（）A．带正电；放在甲的左侧，甲静止B．带负电；放在甲与乙之间，丙静止C．带负电；放在乙的右侧，乙静止D．带正电；放在乙的右侧，乙静止8．如图所示电路，闭合开关S，小灯泡L1、L2都不发光；将电压表并联在L1两端，测得电压为0V；将电压表并联在L2两端，测得电压为3V。

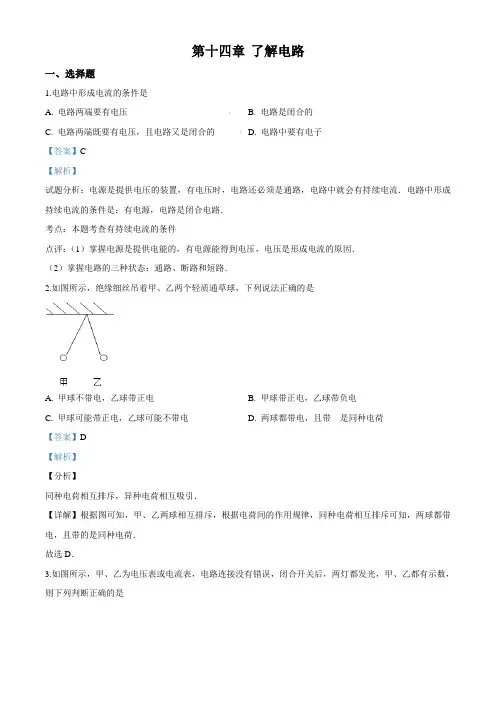

第十四章 了解电路一、选择题1.电路中形成电流的条件是A. 电路两端要有电压B. 电路是闭合的C. 电路两端既要有电压，且电路又是闭合的D. 电路中要有电子【答案】C【解析】试题分析：电源是提供电压的装置，有电压时，电路还必须是通路，电路中就会有持续电流．电路中形成持续电流的条件是：有电源，电路是闭合电路．考点：本题考查有持续电流的条件点评：（1）掌握电源是提供电能的，有电源能得到电压，电压是形成电流的原因．（2）掌握电路的三种状态：通路、断路和短路．2.如图所示，绝缘细丝吊着甲、乙两个轻质通草球，下列说法正确的是A. 甲球不带电，乙球带正电B. 甲球带正电，乙球带负电C. 甲球可能带正电，乙球可能不带电D. 两球都带电，且带的是同种电荷【答案】D【解析】【分析】同种电荷相互排斥，异种电荷相互吸引．【详解】根据图可知，甲、乙两球相互排斥，根据电荷间的作用规律，同种电荷相互排斥可知，两球都带电，且带的是同种电荷．故选D ．3.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是A. 甲、乙都是电流表B. 甲、乙都是电压表C. 甲是电流表，乙是电压表D. 甲是电压表，乙是电流表【答案】C【解析】【详解】若甲是电压表，则右边灯泡短路，不能发光，所以甲是电流表；此时若乙是电流表会造成电源短路，所以乙是电压表．4.如图所示,将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动．对吸管A 端带电性质判断正确的是A. 若相互吸引，一定带正电B. 若相互吸引,一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电【答案】C【解析】AB、玻璃棒带正电，若能吸引吸管A，则A有两种可能，即可能带负电、也可能不带电，故AB错误；CD、玻璃棒带正电，若能排斥吸管A，则A一定带正电，故C正确，D错误．故选C.点睛：带电体能够吸引轻小物体；同种电荷相互排斥，异种电荷相互吸引．5.如图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数A. 在a处最大B. 在b处最小C. 在C处最大D. 三处都是一样【答案】D【解析】解答：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A. B. C三处电流大小相同．故选D.点睛：（1）串联电路中，电流只有一条路径，电流处处相等；（2）并联电路中，电流有多条路径，干路电流等于各支路电流之和．6.关于如图所示电路，以下说法正确的是（）A. 只接通S1，灯亮、电铃响B. 只接通S2，灯亮、电铃响C. 只断开S3，灯亮、电铃响D. 只断开S1，灯亮、电铃响【答案】B【解析】【详解】A、只接通S1，为灯泡的基本电路，因此灯亮，电铃不响；错误．B、只接通S2，灯泡和电铃串联，因此灯亮且电铃响；正确．C、只断开S3，为灯泡的基本电路，因此灯亮，电铃不响；错误．D、只断开S1，为电铃的基本电路，因此灯不亮，电铃响；错误．故选B．7.下列说法正确的是A. 验电器既能检验物体是否带电，也能测出物体的带电量B. 电流的方向就是电子定向移动的方向C. 绝缘体不容易导电是因为绝缘体内没有电子D. 雷电是自然界中发生的放电现象【答案】D【解析】【分析】（1）验电器是用来检验物体是否带电的仪器；（2）人们规定正电荷定向移动的方向为电流方向；（3）绝缘体不容易导电的原因是能够自由移动的电子很少；（4）空中两块带异种电荷的云靠近时，会发生放电现象，产生雷电．【详解】A、验电器虽然能够检验出物体是否带电，但不能测出带的电量具体数值，故A说法不对；B、人们规定正电荷定向移动的方向是电流方向，电子带负电，它的移动方向和电流方向相反，故B说法不对；C、绝缘体内有电子，但大多数都不能自由移动，故不容易导电，故C说法不对；D、雷电是带异种电荷的云靠近时发生的剧烈放电现象，故D说法正确．故选D．8.如图所示的电路，电流表A1与电流表A2的读数之比是5：2，则两个电阻R1与R2之比是A. 2：5B. 5：2C. 3：2D. 2：3【答案】D【解析】【分析】由电路图可知，电阻是并联的，电流表A1测的是干路电流，电流表A2测的是电阻R2的电流，结合欧姆定律可以求解电阻之比．【详解】因电流表A1测的是干路电流，电流表A2测的是电阻R2的电流，且电流表A1与电流表A2的读数之比是5：2；由并联电路的电流关系可知，流过电阻R1的电流与流过电阻R2的电流之比应该是3：2；电阻R1与R2两端电压相等，根据欧姆定律知，电流与电阻成反比，故两个电阻之比为：R1：R2=2：3；故选D．9.如图所示，取两个相同验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大【答案】B【解析】【详解】ABC．由题图可知，A验电器带负电，B验电器不带电．用带绝缘柄的金属棒把A和B连接起来，A中的自由电子通过金属棒流向B，A金属箔的张角减小，B金属箔的张角增大，故AC错误，B正确．D．电流的方向与负电荷定向移动方向相反，因此瞬间电流的方向从B流向A，故D错误．10.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示．接通电路后发现L1要亮一些，则下列判断正确的是（）A. L1的电阻比L2的小B. L1的额定功率比L2的大C. 两灯正常工作时L1发光要暗一些D. 若将两灯并联接入电路，L1发光要亮一些【答案】C【解析】试题分析：两灯串联时电流相等，L1比L2亮说明P1＞P2，由P=I2R可得：R1＞R2，故A错误；两灯的额定电压相等，则由P=可得：P1额＜P2额，即两灯正常工作时，L1要比L2暗一些，故B错误，C 正确；若将两灯并联，则两灯两端的电压相等，由P=可得：L1的实际功率要小于L2的实际功率，则D错误；故选C．11.用电压表较为准确地测一个实验室蓄电池（由3个单个蓄电池组成）两端的电压时，正确的是A. 蓄电池的两极应接在电压表“﹣”、“3”伏接线柱上B. 蓄电池的两极应接在电压表“﹣”、“15”伏接线柱上C. 以上两种接法效果相同D. 以上两种接法都不行【答案】B【解析】一节蓄电池的电压为2V，三个单个蓄电池组成的电源电压为6V，根据电压表的使用方法可知电压表应选0∼15V的量程，且电流从正接线柱流入负接线柱流出．故选B.点睛：（1）一节蓄电池的电压为2V，蓄电池组的连接是串联；（2）根据电压表的使用规则①电压表要并联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）；③被测电压不要超过电压表的量程（可以采用试触的方法来看是否超过量程）．12.如图所示，如图是小文连接的实验电路，与这个实验电路对应的电路图是图中的A. B. C.D.【答案】A【解析】【详解】由电路可知,电流只有一条路径,是串联电路．从电源的一个极开始,依次是开关、灯泡L1和L2，再到电源的另一个极．故选A.【点睛】由实物图画电路图的方法：先分析电路连接情况，看看电流有几条路径，若只有一条就是串联；若电流有多条路径就是并联，然后再看干路上有什么元件，支路上有什么元件，到此电路图就画出来了．二、填空题13.打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛．这是因为他擦过的镜面因___________而带了电，带电体有________的性质，所以绒毛被吸在镜面上．【答案】(1). 摩擦(2). 吸引轻小物体【解析】【分析】物体有时摩擦过后，会由于摩擦起电，而能够吸引轻小物体【详解】用干绸布擦拭穿衣镜，擦过的镜面很容易吸上细小绒毛，这是由于此时的镜面因摩擦而带了电，带电体有吸引轻小物体的性质．14.如图为小红家的一个带开关、指示灯和多个插座的接线板．接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________（选填“开路”或“短路”）．【答案】(1). 并(2). 短路【解析】【详解】接线板上的多个插座与指示灯互不影响，所以它们是并联的；“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路．15.如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后，发现其中一个电表的示数变大，故障发生在电阻R、灯L上，其他元件仍保持完好．①此时小灯L_____（选填“一定发光”、“一定不发光”或“可能发光”）．②将电流表A与R位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是（写出所有可能故障）_____．【答案】(1). 一定不发光(2). 灯断路或灯断路且R短路【解析】【详解】由图可知R与灯泡L串联，电压表测量灯L两端的电压；①两表中一个示数变大有两种可能：一是电流表的示数变大，则应该是电路中电阻R短路或灯泡L短路，导致总电阻变小，但电阻R短路会导致电压表的示数也变大，而灯泡中电流增大，即灯泡变亮，由于原来灯泡正常工作，一定会烧坏灯泡；这样会最后引起电流表的示数先变大后变为零；二是电压表的示数变大，电流表的示数变小，则应该是电路中灯泡L断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．所以发现其中一个电表的示数变大，小灯L一定不发光．②若将电流表A与R位置互换后，再次闭合电键，电压表测量电源两端的电压；由于电压表V的示数不发生变化，说明电阻R 并未断路，因此发生的电路故障是灯断路或灯断路时且R 短路．16.一位同学在探究“电路电流规律”时，用电流表测量电路中A 、B 、C 三点电流分别为0.3A ，0.5A 和0.8A ，可判断此电路不可能是________电路，判断的依据是________．【答案】 (1). 串联 (2). 电路中各处电流不相等【解析】试题分析：电路中A 、B 、C 三点电流分别为0.3A ，0.5A 和0.8A ，可判断此电路不可能是串联电路，因为串联电路中各处电流相等．考点：串联电路的特点点评：本题根据串联电路的特点解答，串联电路中各处电流相等17.一节干电池的电压为___________伏．家庭电路的电压是________．【答案】 (1). 1.5 (2). 220V【解析】本题依据对生活中常见电压值的了解写出答案．解：（1）一节干电池的电压是1.5V ；（2）家庭电路的电压为220V ；故答案为（1）1.5V （2）220V ；．点评：要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V ；一节铅蓄电池的电压是2V ；家庭电路的电压为220V ；对人体安全的电压为不高于36V ；18.如图所示的电路中,当开关闭合时,灯不发光,电压表示数为0;当开关断开时,灯仍不发光．电压表示数为6V ,则电路中故障是________,电源两端电压为________V ．【答案】 (1). 短路 (2). 6【解析】【分析】 开关闭合时，灯泡不发光，说明电路断路或短路，因电压表示数为0，说明灯泡短路或电阻断路．【详解】开关闭合时，灯泡不发光，说明电路断路或灯泡短路，因为电压表示数为0，说明灯泡短路或电阻R 断路；当开关断开时，灯仍不发光，但电压表示数为6V ，说明电压表的正负接线柱与电源正负极之间连接是连通的，说明电阻R 没有断路，所以故障只能是灯泡L 短路；开关断开时，电压表与电阻R 串联，电压表测量的是电源电压，即电源电压为6V ．19.如图所示，电源电压不变，将定值电阻R 1和R 2串联后接在电源上，R 1消耗的功率为3W ，R 2消耗的功率为6W ，则R 1＝_______R 2；若将它们并联后仍接在该电源上，则电路消耗的总功率为_______W ．【答案】 (1). 0.5 (2). 40.5【解析】 当两电阻串联时，2111222231 62P I R R P I R R ====，所以R 1=0.5R 2，电路消耗的总功率 22121213693U U P P P W W W R R R =+===+=+串，整理得2127U W R =，并联的总电阻212111212?233R R R R R R R R ===+并，所以电路消耗的总功率22211332740.52223U U U P W W R R R ===⨯=⨯=并并． 故答案为0.5；40.5．【点睛】本题考查电功率的计算，关键是计算电阻的关系以及电阻与电功率的关系，难点是计算电阻与电功率的关系，这是本题的转折点，要知道串、并联电路电流、电阻的关系．20.发电机的原理是________．为了确保用电安全，对人体的安全电压是________．【答案】 (1). 电磁感应现象 (2). 不高于36V【解析】【分析】（1）电磁感应现象中机械能转化为电能，所以发电机的原理是电磁感应现象；（2）人体安全电压为不高于36V 的电压；【详解】发电机是利用电磁感应现象的原理制成的，工作时将机械能转化为电能；对人体来说，只有不高于36V 的电压才是安全的；21. 一台扩音机的最大输入信号电压是500 mV ，等于____ V ，一电阻的阻值为0.002MΩ，等于____Ω．【答案】0.5；2×103 【解析】试题分析：根据单位间的进率关系可知，500 mV=0.5V ，0.002MΩ=2×103Ω．【考点定位】单位换算22.有两个电阻，R 1＝4Ω，R 2＝6Ω，如果把它们并联在电路中，通过它们电流分别为I 1、I 2，它们两端的电压分别为U1 、U2，则I1:I2=__________，U1:U2=___________．【答案】(1). 3∶2 (2). 1∶1【解析】【详解】∵R1、R2并联，∴U1=U2=U，∴U1:U2=1:1；又∵I=U/R，∴I1:I2=(U/R1):(U/ R2)=R2:R1=6Ω:4Ω=3:2．三、实验探究题23.拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图Ⅰ电路，并连接了图Ⅱ电路．（1）图Ⅱ的实验电路连接中有一处错误，无法完成实验，连接错误的导线是________（填“a”、“b”或“c”）．（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图．①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中与图Ⅰ电路中电压表V1对应的曲线是________（填“甲”或“乙”）．②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是________．从图中还可求得R1的阻值为________Ω，R2的最大阻值为________Ω（3）拓展探究：同学们根据串联电路的电压特点，重新设计如图Ⅳ电路（电源电压未知），利用电压表和定值电阻R0（已知阻值）测量未知定值电阻Rx的阻值．①闭合开关S，________开关S1，________开关S2，测出电源电压记为U②闭合开关S，________开关S1，________开关S2，测出Rx电压记为Ux③R x表达式为________．【答案】(1). b(2). 甲(3). 串联电路中总电压等于各分电压之和(4). 20(5). 40(6). 断开(7). 闭合(8). 闭合(9). 断开(10). R X=U X.R0/(U-U X)【解析】试题分析：本题考查串联电路的特点，难点在于对图像Ⅲ的分析．改实验中需要将两个电压表分别并联在定值电阻和滑动变阻器两端，所以导线b接法错误，应该接在滑动变阻器的左端；①由图Ⅲ可知甲表示电压随电流增大而增大，由欧姆定律可知甲图像是定值电阻两端电压，即电压表V1的示数；②由图Ⅲ可知，当电流相等时，甲乙两电表示数之和始终等于6V，所以可以得出结论：串联电路中总电压等于各分电压之和；R1的阻值为：1114200.2U VRI A===Ω当R2两端电压最大，电流最小时，R2的阻值最大，即2max2max2min4400.1U VRI A===Ω；由图Ⅳ可知闭合S，断开S1，闭合S2，读出电压表示数U（电源电压）；闭合开关S、S1，断开S2，读出电压表示数U x（R x两端电压）．所以Rx表达式为：02XXU RRU U=- .点睛：探究串联电路电压特点时，根据串联电路中总电压等于各分电压之和来分析；只用一个电压表的未知电阻时，将定值电阻和未知电阻串联，用定值电阻两端电压和阻值之比间接测量通过未知电阻的电流，利用欧姆定律即可求得未知电阻的阻值．小海和小梅一起做“探究并联电路中电流的规律”实验．24. 图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是_____（选填“A”“B”或“C”）处的电流．25. 请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路___________．移动后电流表测量的是_____（选填“A”“B”或“C”）处的电流．26. 测出A、B、C三处的电流如表所示，由此得出初步结论：_____（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：_____．A．改变电流表的量程或换电流表再测几次B．换用不同规格的小灯泡，再测出几组电流值C．整理器材，结束实验D．分析数据，得出结论27. 当L1灯泡发生断路时，L2亮度_____（填“变亮”“变暗”或“不变”）．28. 另一实验小组的小利同学连好如图所示的电路后，闭合开关进行试触，发现电流表指针反偏．导致这一现象发生的错误操作可能是：_____．29. 小利同学纠正错误后通过实验，得到了如下数据，他由此得出结论：并联电路中各个支路的电流相等．其不足之处是：_____．【答案】24. C 25. (1). (2). A26. (1). I C=I A+I B(2). B27. 不变28. 电流表正负接线柱接反了29. 测量数据只有一组，具有偶然性【解析】【24题详解】电流表在干路，所以测量的是C处的电流【25题详解】将L2左端导线联改为连接电流表负接线柱，则测量的是L1 支路的电流，即A处，电路图如下：【26题详解】并联电路中，干路电流等于各支路电流之和；多次实验测量几组不同的数据，故A正确，BCD均无法测得多组数据．【27题详解】并联电路各支路互不影响．【28题详解】正接线柱电流流入，负接线柱电流流出，电流表指针反偏，正负接线柱接反．【29题详解】实验应测量多组数据，只测一组数据具有偶然性，不具有说服力．30.电流的测量（1）测量工具：________，符号为________．正确使用电流表①使用前：观察量程和分度值．②两个量程：量程为3A时，最小刻度值是0.1A；量程为0.6A时，最小刻度值是0.02A．（2）电流表的使用规则①电流表要________联在电路中．②“+”、“﹣”接线柱的接法要正确．电流要从电流表的“+”接线柱________，从“﹣”接线柱________．③被测电流不要超过电流表的量程．④不允许不经过用电器而把电流表直接连到电源的两极上．使用注意事项可归纳为：“两要”、“两不”、“两看清”．①“两要”：电流表要串联到待测电路中，电流要从电流表的“+”接线柱流进，从“﹣”接线柱流出．②“两不”：不能超过电流表的量程，不允许直接接到电源的两极上．③“两看清”：看清量程和分度值．【答案】(1). 电流表(2). (3). 串(4). 流入(5). 流出【解析】【详解】（1）电流的测量工具是电流表，在电路中的符号是；（3）电流表的使用规则，①电流表要串联在电路中．②“+”、“-”接线柱的接法要正确．电流要从电流表的“+”接线柱流入，从“-”接线柱流出．【点睛】①电流表是测量电路电流的仪表；②电流表的使用规则a．电流表要串联联在电路中．b．“+”、“-”接线柱的接法要正确．电流要从电流表的“+”接线柱流入，从“-”接线柱流出，否则指针会倒转．c．被测电流不要超过电流表的量程，在不确定电路电流大小的情况下，选择大量程进行试触．d．不允许不经过用电器而把电流表直接连到电源的两极上，这样会烧坏电流表或电源，甚至引发火灾．四、综合题31.如图所示电路图，已知电流表示数为1A，经过L1的电流为0.3A，L2两端的电压为2V．（1）求经过L2的电流？（2）L1两端的电压为多少？【答案】（1）0.7A；（2）2V【解析】【详解】由电路图可知，两灯泡并联，电流表A测干路电流；(1)根据题意可知,干路电流I＝1A,经过L1的电流I1＝0.3A，因并联电路中干路电流等于各支路电流之和，所以,经过L2的电流：I2＝I−I1＝1A−0.3A＝0.7A；(2)因并联电路中各支路两端的电压相等，所以,L1两端的电压：U1＝U2＝2V.。
