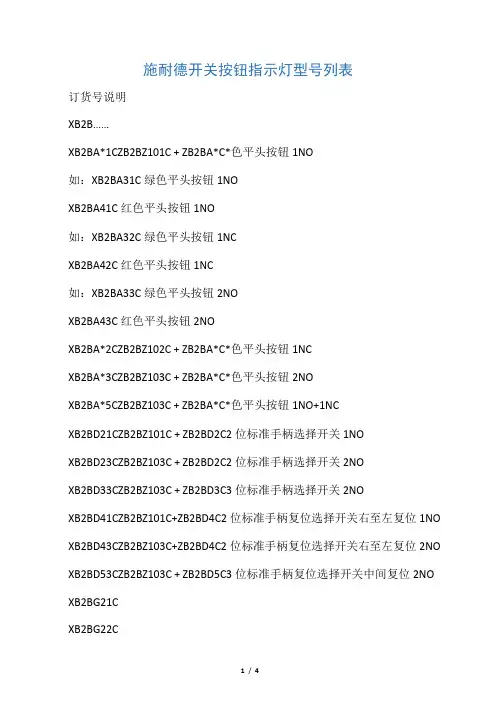

施耐德开关按钮指示灯型号列表
订货号说明
XB2B……
XB2BA*1CZB2BZ101C + ZB2BA*C*色平头按钮1NO
如：XB2BA31C绿色平头按钮1NO
XB2BA41C红色平头按钮1NO
如：XB2BA32C绿色平头按钮1NC
XB2BA42C红色平头按钮1NC
如：XB2BA33C绿色平头按钮2NO
XB2BA43C红色平头按钮2NO
XB2BA*2CZB2BZ102C + ZB2BA*C*色平头按钮1NC
XB2BA*3CZB2BZ103C + ZB2BA*C*色平头按钮2NO
XB2BA*5CZB2BZ103C + ZB2BA*C*色平头按钮1NO+1NC
XB2BD21CZB2BZ101C + ZB2BD2C2位标准手柄选择开关1NO
XB2BD23CZB2BZ103C + ZB2BD2C2位标准手柄选择开关2NO
XB2BD33CZB2BZ103C + ZB2BD3C3位标准手柄选择开关2NO
XB2BD41CZB2BZ101C+ZB2BD4C2位标准手柄复位选择开关右至左复位1NO
XB2BD43CZB2BZ103C+ZB2BD4C2位标准手柄复位选择开关右至左复位2NO
XB2BD53CZB2BZ103C + ZB2BD5C3位标准手柄复位选择开关中间复位2NO
XB2BG21C
XB2BG22C
2 / 4
XB2BG23CZB2BZ101C + ZB2BG2C2位钥匙开关左出1NO
ZB2BZ102C + ZB2BG2C2位钥匙开关左出1NC
ZB2BZ103C + ZB2BG2C2位钥匙开关左出2NO
XB2BS541CZB2BZ101C + ZB2BS54C转动复位急停按钮1NO (∮40)
XB2BS542CZB2BZ102C + ZB2BS54C转动复位急停按钮1NC (∮40)
XB2BVD*LC< 380V*色塑料指示灯
ZB2BA*C

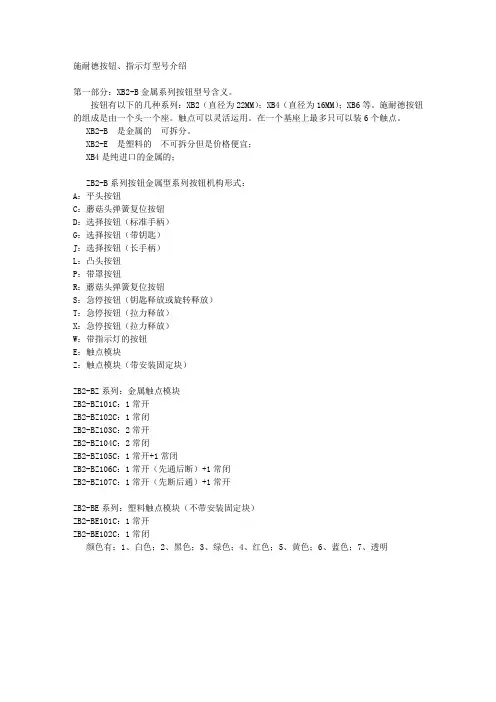

施耐德按钮、指示灯型号介绍
第一部分：XB2-B金属系列按钮型号含义。
按钮有以下的几种系列：XB2（直径为22MM）；XB4（直径为16MM）；XB6等。施耐德按钮的组成是由一个头一个座。触点可以灵活运用。在一个基座上最多只可以装6个触点。
XB2-B 是金属的 可拆分。
XB2-E 是塑料的 不可拆分但是价格便宜；
XB4是纯进口的金属的；
ZB2-B系列按钮金属型系列按钮机构形式：
A：平头按钮
C：蘑菇头弹簧复位按钮
D：选择按钮（标准手柄）
G：选择按钮（带钥匙）
J：选择按钮（长手柄）
L：凸头按钮
P：带罩按钮
R：蘑菇头弹簧复位按钮
S：急停按钮（钥匙释放或旋转释放）
T：急停按钮（拉力释放）
X：急停按钮（拉力释放）
W：带指示灯的按钮
E：触点模块
Z：触点模块（带安装固定块）
ZB2-BZ系列：金属触点模块
ZB2-BZ101C：1常开
ZB2-BZ102C：1常闭
ZB2-BZ103C：2常开
ZB2-BZ104C：2常闭
ZB2-BZ105C：1常开+1常闭
ZB2-BZ106C：1常开（先通后断）+1常闭
ZB2-BZ107C：1常开（先断后通）+1常开
ZB2-BE系列：塑料触点模块（不带安装固定块）
ZB2-BE101C：1常开
ZB2-BE102C：1常闭
颜色有：1、白色；2、黑色；3、绿色；4、红色；5、黄色；6、蓝色；7、透明
第二部分：XB2-E（塑料）经济型系列按钮和指示灯型号含义：
XB2-E A 1 2 1 塑料型按钮/指示灯
XB2-E：XB2-E经济型系列按钮和指示灯（塑料）
A：V为指示灯/A为按钮
121：指示灯第一位：1—白炽灯；2—氖灯；
第二位：3—103V、50HZ、带灯泡；
6—小于或等于250V，50HZ，不带灯泡
G-090G电力电子及其它电器类
1适用范围
2型号及含义
3
正常工作条件和安装条件LAY 39－□ □ □/□
辅助规格代号(见表1)
型式代号(见表1)
常闭触头对数
常开触头对数
设计序号
一般式按钮LAY39
按钮(安装尺寸D22) LAY39系列按钮适用于交流50Hz(或60Hz)，额定工作电压380V及以下或直流工作电压220V的工
业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用，带有指示灯式按钮还
适用于灯光信号指示的场合。
产品符合GB 14048.5标准。表1
型式代号的含义辅助规格代号及含义
1：白；2：黑；3：绿；4：红；5：黄；6：蓝。瞬动型平钮
自锁型平钮BN
BNZS
M
ZS型式代号
瞬动型带灯蘑菇头钮3：绿；4：红；5：黄。1：白；3：绿；4：红；5：黄；6：蓝；AC/DC 6V、AC/DC 12VAC/DC 24V、AC/DC 36VAC/DC 48V、AC/DC 110VAC/DC 127V、AC/DC 220VAC 220V、AC 380V 瞬动型带灯钮3：绿；4：红；5：黄。瞬动型蘑菇头钮蘑菇头自锁钮，转动复位
BNDMD
2：二位置锁定；3：三位置锁定；
钥匙2：二位置锁定
3：三位置锁定YL：钥匙左边抽出R：钥匙右边抽出L：钥匙左边抽出M：钥匙中间抽出R：钥匙右边抽出X
XB短柄旋钮
长柄旋钮
3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。~3.2 海拔高度：不超过2000m。
3.3 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相
对湿度，例如+20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 污染等级：3级。
3.5 安装类别：Ⅱ类。
3.6 无显著摇动、冲击振动和没有雨雪侵袭的地方。
3.7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
3.8 安装板开孔尺寸：Φ22.3 mm。+0.4
LX22系列行程开关适用于交流50HZ,额定电压380V以下及直流220V以下的控制电路中,作限制起重机行车及各种设备的行程之用。产品符合：GB/T 14048.5 IEC 60947-5-1标准。
□ 海拔高度不超过2000米；周围介质温度不高于+40℃及不低于-5℃；空气相对湿度不大于80%；安装类别Ⅱ；污染等级为3。□ □ □ □
LX22-1型行程开关,适用于惰性行程不甚大的平移机构；型行程开关,适用于惰性行程较大的平移机构； 型行程开关,适用于提升机构；LX22-2LX22-3
型号额定电压(伏)额定发热电流额定控制容量每小时最大操作次数交流交流直流直流
380LX22-1LX22-2LX22-320A220600(VA)120W400正常工作条件及安装条件
分类和结构
主要技术数据LX22系列行程开关
产品概述选型指南
操作方式LX22产品型号
行程开关1
1、单臂带滚轮2、双滚轮叉型臂3、重锤式
142订货时请注明：用户在订货时须说明开关的型号、名称和数量；例如：LX221 行程开关 100只。- 订货须知LX22系列行程开关外形及安装尺寸
图1 LX22-1
图2 LX22-2R8530°30°
75°Φ20×7.5
75°145max
46185±0.85
64±0.6
135max
208max81.54-Φ9.5+0.5 0
104max
4664±0.6
135max185±0.85
80
208max4-Φ9.5+0.5 0
143
