CFG桩复合地基各部分的作用
CFG桩复合地基由桩、桩间土及褥垫层3部分构成。

每个部分在受力时发挥了不同的作用：
1．CFG桩的作用
（1）承担基础传来的竖向荷载及小部分水平荷载；
（2）对地基土产生一定的挤密作用，当采用非排土工艺施工时，可使桩间土得到一定程度的挤密，加固后的地基土的含水量、孔隙比、压缩系数均有所降低，而土体的密度、压缩模量均有所增加，从而改善土质性能；
（3）排水作用。

在成桩初期，桩孔和周边充填反虑性较好的粗颗粒填料，地基中形成了渗透性能良好的人工竖向排水、减压的通道，可以有效地消散和防止振冲产生的超孔隙水压的增高，从而加速地基的排水固结；
（4）预震作用。

在成桩过程中，振冲器以一定的振动频率和冲击力水平向加速激振土体，使填料和地基土在提高相对密实度的同时获得强烈的预震，从而增强砂土抗液化的能力；
2．桩间土的作用
（1）承担竖向，水平荷载。

（2）对桩体进行约束，保证桩体正常工作。

3．褥垫层的作用
（1）保证桩与土共同承担荷载。

在CFG桩复合地基中，路基通过一定厚度的垫层与桩间和桩间土相联系，即指路基传来的荷载，首先传给垫层，再通过垫层传给桩与桩间土。

当桩端位于坚硬土层时，路基承受荷载后，桩顶沉降变形很小，绝大部分荷载由桩承担，桩间土承载力很难发挥。

当桩端落在一般粘土层上时，路基承受荷载后，开始绝大部分荷载仍由桩承担，随着时间的增加，路基和桩的沉降不断增加，同时路基下土分担的荷载不断增加，即存在一个桩所承担的荷载逐渐向桩间土转移的过程。

路基和桩之间设置了一定厚度的垫层后，在上部荷载作用下，桩间土的抗压刚度远小于桩的抗压刚度，桩顶出现应力集中，当桩顶压力超过垫层局部抗压强度时，垫层局部(与桩接触部分)会产生压缩量，路基和垫层整体也会产生向下位移压缩桩问土，此时，桩间土承载力开始发挥作用，
并产生沉降直至应力平衡。

由此可见，设置垫层后，可以保证路基通过垫层的塑性调节作用将部分荷载传到桩间土上，从而达到桩间土共同承载荷载的目的。

（2）调整桩与桩之间的分配比例与置换率。

桩类型和垫层厚度有很大关系，其中垫层厚度是最重要的因素。

并在一定条件下，当增加垫层的厚度时，根据前述原理，在桩顶应力不变的情况下，可以使垫层和与桩顶接触的局部产生更大的压缩，路基和垫层整体向下的移动位置和桩间土压缩量便会加大，从而提高了桩间土的荷载分担比例。

若减少垫层的厚度时，则会提高桩的竖向荷载分担比例。

垫层厚度H=0时，桩土应力比很大，此时的受力状态如同桩基。

如H 很大时，则桩土应力比接近于1，此时的受力状态接近于无桩的受力状态。

所以当垫层厚度越小，桩承担的水平荷载的比例就越大，而垫层的厚度赵大，桩间土承担的水平荷载比例也就越大。

设计时应适当调整垫层厚度，以此控制CFG 桩承担的水平荷载，提高桩在水平荷载作用下的安全度。

（3）减少和减缓路基底面的应力集中，提高路基整体的稳定性。

垫层厚度H=0时，桩对路基基底的应力集中很显著。

设计时应考虑桩对路基基底的冲切破坏。

随着厚度的增加，应力集中现象越来越明显，当厚度增加至一定程度，基底反力即为天然地基的反力发布。

桩顶对应的基础底面测得的反力RP σ与桩间土对应的基础底面测得的反
力RS σ之比用β表示（β＝RP σ/RS σ），
β值随着褥垫层厚度H ∆的变化如图1所
示。

当褥垫层厚度大于10cm 时，桩对基
础产生的应力集中已显著降低，当H ∆为
30cm 时，β值已经很小了。

（4）调整桩、土水平荷载分担比例。

CFG 桩复合地基中，作用在基础上的水平荷载将由3部分力来分担：基底摩阻力、基础两侧面的摩阻力以及荷载反方向的土抗力。

而基底摩阻力与褥垫层的材料性质以及厚度有密切关系。

当褥垫层厚度增大到一定数值时，由于CFG 桩复合地基置换率一般不大于10％ ，作用在图2-4 β值与褥垫层关系曲线Δ
桩顶和桩间土的剪应力p τ和s τ相差不大，桩顶受的剪力p p mA Q τ=(m 为置换率；A 为基础面积；桩顶剪应力p τ)占水平荷载的比例很小。

水平荷载将主要由桩间土承受。

另外，选择不同褥垫层材料，可改变基底与褥垫层之间的摩擦系数，从而影响基底摩阻力大小。

4．褥垫层技术
由级配砂石、粗砂、碎石等散体材料组成的褥垫层技术是CFG 桩复合地基的一个核心问题，复合地基的许多特性都与褥垫层有关。

根据《建筑地基处理技术规范》（JGJ179－2002）要求桩顶和基础之间应设置褥垫层，厚度宜取153～300mm ，当桩径大或桩距大时褥垫层厚度宜取高值。

工程实践表明，褥垫层合理厚度为100～300mm ，考虑施工时的不均匀性，褥垫层厚度取150～300mm ，当桩径大、桩距大时宜取高值。

材料中的最大粒径不大于30mm 。

由于卵石咬合力差，施工时扰动较大，褥垫层厚度不容易保证均匀。

在前面讨论的褥垫层作用中可知，厚度过小，桩对基础将产生很显著的应力集中，需考虑桩对基础的冲切，这势必导致基础加厚，如果基础受水平荷载作用，可能造成复合地基中桩发生断裂。

由于褥垫层厚度过小，桩间土承载能力不能充分发挥，要达到设计要求的承载力，必然增加桩的数量或长度，造成经济上的浪费。

唯一的好处是建筑物的沉降量小。

褥垫层厚度大，桩对基础产生的应力集中很小，可不考虑桩对基础的冲切作用，基础受水平荷载的作用，不会发生桩的折断。

同时厚度大时，能够充分发挥桩间土的承载能力。

若其厚度过大，会导致桩、土应力比等于或接近1。

此时桩承担的荷载太小，实际时复合地基中桩的设置已失去了意义。

这样的设计的复合地基承载力，不会比天然地基有较大的提高，而且建筑物的变形也大。

综合以上分析，结合大量的工程实践的总结，考虑到技术上可靠，经济上合理，褥垫层的厚度宜取10～30cm 。

合集下载

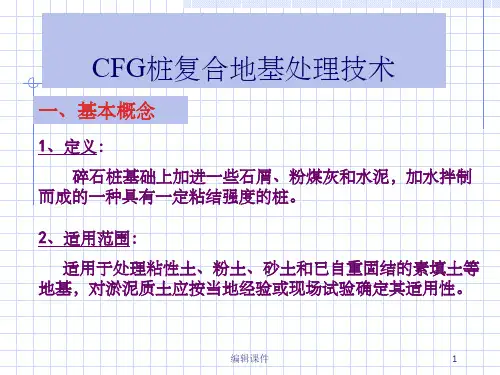

CFG桩复合地基技术

CFG桩复合地基技术

iii) 减少在窜孔区域打桩推进排数，如将一次打 4 排改 为2排或 1 排。尽快离开已打桩，减少对已打桩扰 动能量的积累。
iv)必要时采用隔桩、隔排跳打方案，但跳打要求及时 清除成桩时排出的弃土，否则会影响施工进度。
编辑课件
25
3）钻头阀门打不开
原因一般有以下两个：
i) 钻头构造缺陷，如当钻头阀门盖板采用内嵌式时，有可 能有砂粒、小卵石等卡住，导致阀门无法开启。
①施工前应按设计要求由实验室进行配比试验，严格按 配比要求配制混合料。
长螺旋钻孔、管内泵压混合料灌注成桩施工的坍落度 宜为160～200mm。
②长螺旋钻孔、管内泵压混合料灌注成桩施工在钻至设 计深度后，应准确掌握提拔钻杆时间，混合料泵送量应与 拔管速度相配合，遇到饱和砂土或饱和粉土层，不得停泵 待料；
③施工桩顶标高宜高出设计桩顶标高不少于0.5m；
④成桩过程中，抽样做混合料试块，每台机械一天应做 一组（3块）试块（边长150mm立方体），标准养护，标 准试验测定其抗压强度。
编辑课件
15
编辑课件
16
（ａ）打桩时用的钢筋混凝土预制桩尖 （ｂ）钢制活瓣桩尖
编辑课件
17
（5）施工中常见的几个问题
1）施工扰动土的强度降低
编辑课件
9
五、CFG桩施工技术
1、基本概念
CFG桩复合地基于1988年提出并用于工程实践，首先选 用的是振动沉管CFG桩施工工艺。
振动沉管CFG桩施工工艺属于挤土成桩工艺，主要适用 于粘性土、粉土、淤泥质土、人工填土及松散砂土等地 质条件，尤其适用于松散的粉土、粉细砂的加固。
它具有施工操作简便、施工费用较低、对桩间土的挤 密效应显著等优点。
这两种情况均会影响 CFG 桩的桩端承载力的发挥。
地基处理方法CFG桩法

地基处理方法CFG桩法

2.B超检查：提示胆总管扩张、胆管内有结石。
3.X线检查：口服胆道造影，静脉胆道造影、PTC(经皮肝穿刺胆道造影 术)、ERCP（经内镜逆行胆胰管造影）、电子计算机X线断层扫描。
4.磁共振，CT检查。
5.核素显示：适用于黄疸病人。
治疗原则：
1.胆总管切开取石术 可见切开胆总管取石+T管引流， 或经胆道镜取石。
3.7 水泥粉煤灰碎石桩法（CFG桩法）
3.7.4 CFG桩法的质量检验
（1）施工质量检验主要应检查施工记录、混合料坍落 度、桩数、桩位偏差、褥垫层厚度、夯填度和桩体试块 抗压强度等。 （2）CFG桩地基竣工验收时，承载力检验应采用复合地 基载荷试验。 （3）CFG桩地基检验应在桩身强度满足试验荷载条件时， 并宜在施工结束28d后进行。试验数量宜为总桩数的 0.5%~1%，且每个单体工程的试验数量不应少于3点。 （4）应抽取不少于总桩数的10%的桩进行低应变动力试 验，检测桩身完整性。
3.7 水泥粉煤灰碎石桩法（CFG桩法）
3.7.2 CFG桩法的设计
4.褥垫层材料 褥垫层材料宜用中砂、粗砂、级配砂石或碎石等， 最大粒径不宜大于30mm。
3.7 水泥粉煤灰碎石桩法（CFG桩法）
3.7.2 CFG桩法的设计
5.复合地基承载力特征值的确定 CFG桩复合地基承载力特征值应通过现场复合地 基载荷试验确定，初步设计时也可按下式估算
3.7 水泥粉煤灰碎石桩法（CFG桩法）
3.7.2 CFG桩法的设计
2.桩直径 CFG桩直径宜取350~600mm。桩径过小，施工质 量不容易控制；桩径过大，需加大褥垫层厚度才 能保证桩土共同承担上部结构传来的荷载。
3.7 水泥粉煤灰碎石桩法（CFG桩法）
3.7.2 CFG桩法的设计

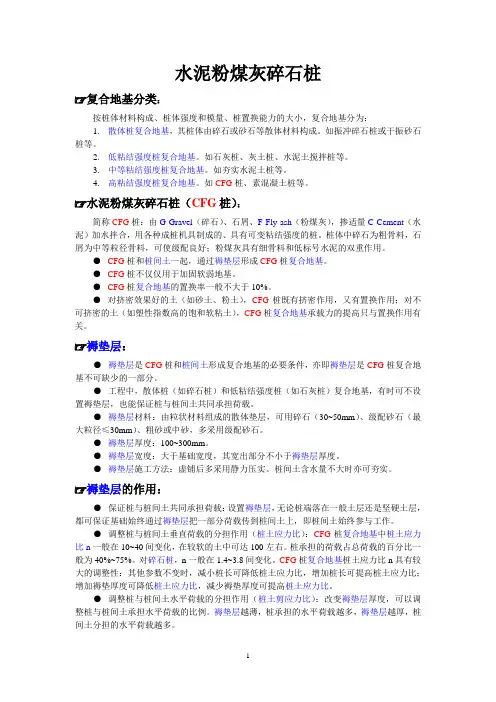

水泥粉煤灰碎石桩(CFG)

水泥粉煤灰碎石桩(CFG)

水泥粉煤灰碎石桩复合地基分类：按桩体材料构成、桩体强度和模量、桩置换能力的大小，复合地基分为：1.散体桩复合地基，其桩体由碎石或砂石等散体材料构成。

如振冲碎石桩或干振砂石桩等。

2.低粘结强度桩复合地基。

如石灰桩、灰土桩、水泥土搅拌桩等。

3.中等粘结强度桩复合地基。

如夯实水泥土桩等。

4.高粘结强度桩复合地基。

如CFG桩、素混凝土桩等。

水泥粉煤灰碎石桩（CFG桩）：简称CFG桩：由G-Gravel（碎石）、石屑、F-Fly-ash（粉煤灰），掺适量C-Cement（水泥）加水拌合，用各种成桩机具制成的、具有可变粘结强度的桩。

桩体中碎石为粗骨料，石屑为中等粒径骨料，可使级配良好；粉煤灰具有细骨料和低标号水泥的双重作用。

●CFG桩和桩间土一起，通过褥垫层形成CFG桩复合地基。

●CFG桩不仅仅用于加固软弱地基。

●CFG桩复合地基的置换率一般不大于10%。

●对挤密效果好的土（如砂土、粉土），CFG桩既有挤密作用，又有置换作用；对不可挤密的土（如塑性指数高的饱和软粘土），CFG桩复合地基承载力的提高只与置换作用有关。

褥垫层：●褥垫层是CFG桩和桩间土形成复合地基的必要条件，亦即褥垫层是CFG桩复合地基不可缺少的一部分。

●工程中，散体桩（如碎石桩）和低粘结强度桩（如石灰桩）复合地基，有时可不设置褥垫层，也能保证桩与桩间土共同承担荷载。

●褥垫层材料：由粒状材料组成的散体垫层，可用碎石（30~50mm）、级配砂石（最大粒径≤30mm）、粗砂或中砂，多采用级配砂石。

●褥垫层厚度：100~300mm。

●褥垫层宽度：大于基础宽度，其宽出部分不小于褥垫层厚度。

●褥垫层施工方法：虚铺后多采用静力压实。

桩间土含水量不大时亦可夯实。

褥垫层的作用：●保证桩与桩间土共同承担荷载：设置褥垫层，无论桩端落在一般土层还是坚硬土层，都可保证基础始终通过褥垫层把一部分荷载传到桩间土上，即桩间土始终参与工作。

●调整桩与桩间土垂直荷载的分担作用（桩土应力比）：CFG桩复合地基中桩土应力比n一般在10~40间变化，在较软的土中可达100左右。

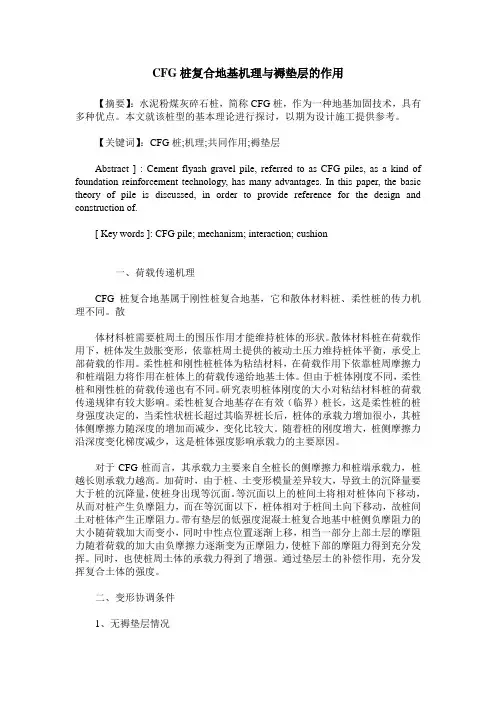

CFG桩复合地基机理与褥垫层的作用
