路桥施工测量放样

桥梁施工中的测量与放线方法桥梁是连接两个地区的重要交通设施，安全和稳定性是其最基本的要求。

因此，在桥梁施工过程中，必须进行有效的测量和放线工作，以确保桥梁的准确建设。

桥梁的基础承担着整个桥梁的重量和荷载，并将其传递到地基上。

因此，桥梁基础的测量与放线是非常重要的一步。

（1）基础孔径的测量：根据设计图纸，确定桥梁基础的位置和孔径尺寸。

可以使用全站仪或经纬仪等测量仪器，通过测量地面上的标志点，确定基础中心点，并使用钢尺或测距仪量取基底等参数。

（2）基础孔位的放线：根据测量数据，使用放线仪器，在地面上放线出孔位的中心位置。

可以使用放线钉进行标记，确保基础施工时准确无误。

桥墩是支撑桥梁上部结构的重要部分，它的位置和高度直接影响桥梁的稳定性和水平度。

（1）桥墩位置的测量：根据设计图纸，确定桥墩的位置和高程。

使用全站仪等测量仪器，测量桥墩的中心点位置，并根据设计要求，确定墩顶标高。

（2）桥墩位置的放线：使用放线仪器，在实地上放线出桥墩位置的中心点以及墩台位置。

可以使用放线钉或油漆进行标记，确保墩台施工时准确无误。

桥梁的上部结构是承载车辆和行人的部分，其几何形状和水平度要求十分严格，因此在施工过程中需要进行精确的测量和放线。

（1）桥面标高的测量：使用水准仪或全站仪等测量仪器，测量桥面各个位置的标高。

通过建立水准网，可以获得整个桥面的标高分布情况。

（2）桥面标高的放线：根据设计图纸，确定桥面标高的倾斜和线形。

使用放线仪器，按照设计要求，在桥面上放线出标高线和倾斜线。

可以使用钢尺或放线线进行放线，确保施工过程中符合设计要求。

桥梁的挠度是指在承受荷载时，由于受力的影响而发生的形变。

挠度的控制对于桥梁的使用寿命和安全性非常重要。

（1）桥梁挠度的测量：使用挠度计或变形仪等仪器，对桥梁的挠度进行测量。

可以在桥梁各个位置安装挠度计，通过读取数据来获得桥梁的实际挠度。

（2）桥梁挠度的放线：根据测量结果，确定桥梁挠度的控制区域。

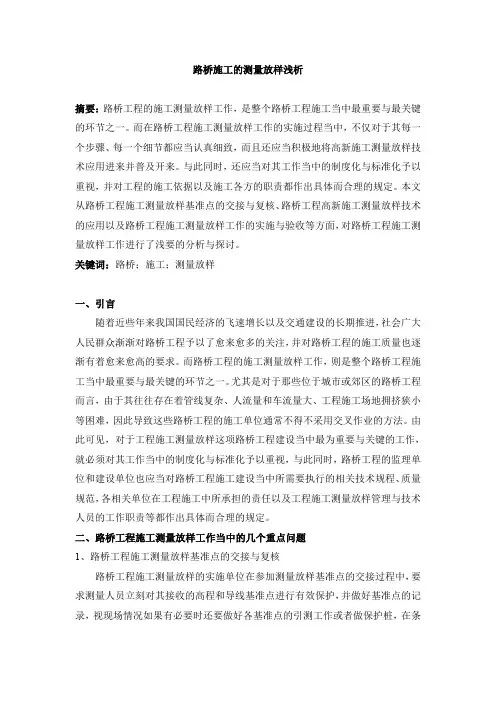

路桥施工的测量放样浅析摘要：路桥工程的施工测量放样工作，是整个路桥工程施工当中最重要与最关键的环节之一。

而在路桥工程施工测量放样工作的实施过程当中，不仅对于其每一个步骤、每一个细节都应当认真细致，而且还应当积极地将高新施工测量放样技术应用进来并普及开来。

与此同时，还应当对其工作当中的制度化与标准化予以重视，并对工程的施工依据以及施工各方的职责都作出具体而合理的规定。

本文从路桥工程施工测量放样基准点的交接与复核、路桥工程高新施工测量放样技术的应用以及路桥工程施工测量放样工作的实施与验收等方面，对路桥工程施工测量放样工作进行了浅要的分析与探讨。

关键词：路桥；施工；测量放样一、引言随着近些年来我国国民经济的飞速增长以及交通建设的长期推进，社会广大人民群众渐渐对路桥工程予以了愈来愈多的关注，并对路桥工程的施工质量也逐渐有着愈来愈高的要求。

而路桥工程的施工测量放样工作，则是整个路桥工程施工当中最重要与最关键的环节之一。

尤其是对于那些位于城市或郊区的路桥工程而言，由于其往往存在着管线复杂、人流量和车流量大、工程施工场地拥挤狭小等困难，因此导致这些路桥工程的施工单位通常不得不采用交叉作业的方法。

由此可见，对于工程施工测量放样这项路桥工程建设当中最为重要与关键的工作，就必须对其工作当中的制度化与标准化予以重视，与此同时，路桥工程的监理单位和建设单位也应当对路桥工程施工建设当中所需要执行的相关技术规程、质量规范，各相关单位在工程施工中所承担的责任以及工程施工测量放样管理与技术人员的工作职责等都作出具体而合理的规定。

二、路桥工程施工测量放样工作当中的几个重点问题1、路桥工程施工测量放样基准点的交接与复核路桥工程施工测量放样的实施单位在参加测量放样基准点的交接过程中，要求测量人员立刻对其接收的高程和导线基准点进行有效保护，并做好基准点的记录，视现场情况如果有必要时还要做好各基准点的引测工作或者做保护桩，在条件允许时还应注意将施工区域内的测量放样基准点与附近的国家测量放样基准点进行连测复核。

桥梁施工中的测量与放线方法一、引言桥梁作为连接两地的重要交通设施，承载着巨大的交通压力和社会责任。

在桥梁的建设过程中，测量与放线是不可或缺的重要步骤。

本文将介绍桥梁施工中常用的测量与放线方法，以帮助工程师和技术人员在施工过程中更好地进行测量工作。

二、测量方法1. 水准测量水准测量是桥梁施工中经常使用的测量方法之一。

它通过测量垂直高差，确定参考点的位置。

常用的水准测量仪器有水准仪和水准尺。

测量时要求仪器水平放置，并进行校正，以保证测量的准确性。

水准测量可以帮助工程师确定桥梁的高度和坡度，为后续的施工工作提供基础数据。

2. 精密测量在桥梁施工中，精密测量是必不可少的。

它可以提供更精确的测量结果，以满足工程设计和施工的要求。

常用的精密测量仪器有全站仪、经纬仪等。

全站仪可以同时测量水平方向的角度和垂直方向的高差，提高了测量的效率和准确性。

经纬仪则用于测量角度和方位。

精密测量可以用于确定桥梁的位置、高程和尺寸，为施工提供准确的数据支持。

三、放线方法1. 桥梁中线放线桥梁中线放线是指通过在施工现场确定桥梁的中心线位置。

在放线前，需要根据设计图纸确定桥梁的几何特征，并进行数据计算。

然后，根据计算结果，在施工现场设置放线点，并使用放线机械进行放线工作。

在放线过程中，需要考虑地形的影响，确保放线的准确性。

桥梁中线放线是确保桥梁施工准确无误的重要环节。

2. 四方放线四方放线是桥梁施工中常用的放线方法之一。

它通过角度和距离的测量，确定桥梁各个控制点的位置。

首先，工程师需要根据设计图纸确定放线点和放线方向。

然后，在实际施工现场使用全站仪等测量仪器进行角度和距离的测量。

最后，将测量结果应用于实际施工中，放线各个控制点的位置和方向。

四方放线可以帮助工程师更好地控制桥梁的位置和形状，确保施工的准确性。

四、测量与放线的重要性测量与放线在桥梁施工中起着至关重要的作用。

首先，测量可以为桥梁的设计和施工提供准确的数据支持，帮助工程师确定桥梁的位置、形状和尺寸。

第1篇一、前期准备1. 熟悉设计图纸：施工放样前，首先要仔细阅读设计图纸，了解桥梁结构、尺寸、标高等信息。

2. 收集资料：收集施工现场的地质、地形、水文、气象等资料，为施工放样提供依据。

3. 选择放样方法：根据设计要求、施工现场条件和施工方法，选择合适的放样方法，如极坐标法、直角坐标法、交会法等。

4. 确定控制点：在施工现场选择合适的控制点，如基准点、水准点、方向点等，确保放样精度。

二、施工放样过程1. 平面位置放样：根据设计图纸和现场控制点，采用极坐标法、直角坐标法或交会法，将桥梁各部分的平面位置放样到实地。

2. 高程放样：根据设计图纸和现场控制点的水准点，采用水准测量方法，将桥梁各部分的高程放样到实地。

3. 竖直轴线放样：采用吊锤、光学投点仪或激光铅垂仪等仪器，将桥梁的竖直轴线放样到实地。

4. 墩、台身轴线和外轮廓放样：在基础部分施工完成后，利用控制点交会放出墩中心点，然后设置全站仪放出纵、横轴线，并将轴线投影到附属结构物上。

根据纵横轴线放样承台、墩身的外轮廓线。

5. 柱式桥墩柱身施工支模垂直度校正与标高测量：采用吊线法、全站仪校正柱身施工支模的垂直度，并在模板外侧测设标高线，作为量测柱顶标高等各种标高的依据。

6. 墩帽放样：在墩身施工完成后，根据墩身标高和设计图纸，放样墩帽的位置和尺寸。

三、施工放样注意事项1. 确保放样精度：严格按照设计图纸和测量规范进行放样，确保放样精度满足要求。

2. 注意安全：在施工放样过程中，要确保施工人员的安全，避免发生意外事故。

3. 及时检查：在施工放样过程中，要定期检查放样精度，确保施工质量。

4. 做好记录：对施工放样过程进行详细记录，以便后续施工和验收。

总之，桥梁工程施工放样是桥梁建设过程中不可或缺的一环，只有准确、严谨的施工放样，才能保证桥梁结构的安全性和施工质量。

第2篇一、桥梁工程施工放样的目的桥梁工程施工放样主要是为了将设计图纸上的桥梁结构在实地中准确无误地表达出来，为施工提供依据。
