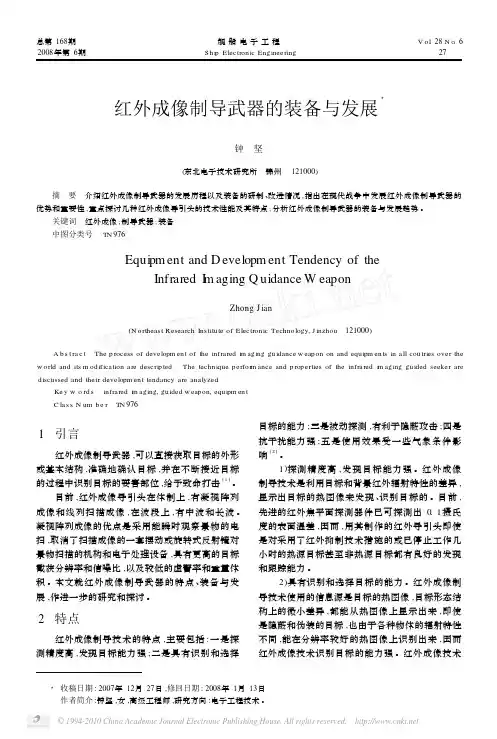

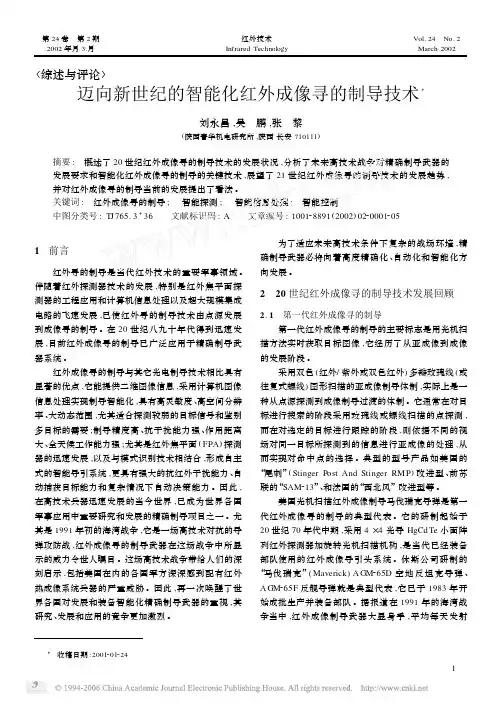

〈综述与评论〉迈向新世纪的智能化红外成像寻的制导技术Ξ刘永昌,吴 鹏,张 黎(陕西青华机电研究所,陕西长安710111)摘要: 概述了20世纪红外成像寻的制导技术的发展状况,分析了未来高技术战争对精确制导武器的发展要求和智能化红外成像寻的制导的关键技术,展望了21世纪红外成像寻的制导技术的发展趋势,并对红外成像寻的制导当前的发展提出了看法。
关键词: 红外成像寻的制导; 智能探测; 智能信息处理; 智能控制中图分类号:TJ765.3+36 文献标识码:A 文章编号:100128891(2002)022*******1 前言红外寻的制导是当代红外技术的重要军事领域。
伴随着红外探测器技术的发展,特别是红外焦平面探测器的工程应用和计算机信息处理以及超大规模集成电路的飞速发展,已使红外寻的制导技术由点源发展到成像寻的制导。
在20世纪八九十年代得到迅速发展,目前红外成像寻的制导已广泛应用于精确制导武器系统。

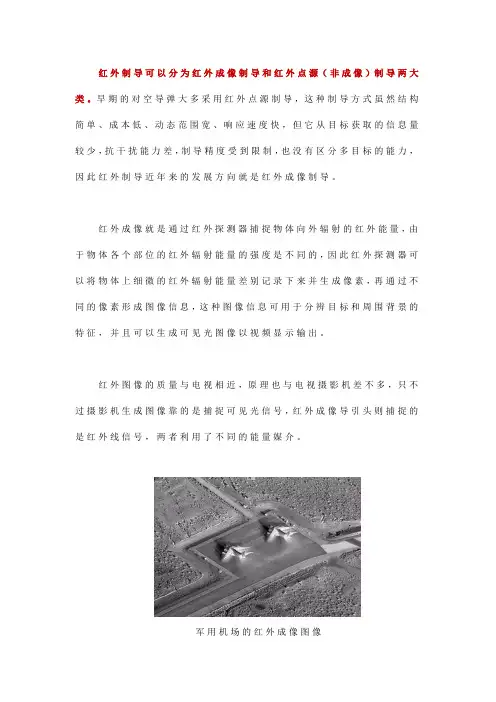

红外成像寻的制导与其它光电制导技术相比具有显著的优点,它能提供二维图像信息,采用计算机图像信息处理实现制导智能化,具有高灵敏度、高空间分辨率、大动态范围,尤其适合探测较弱的目标信号和鉴别多目标的需要;制导精度高、抗干扰能力强、作用距离大、全天候工作能力强;尤其是红外焦平面(FPA)探测器的迅速发展,以及与模式识别技术相结合,形成自主式的智能导引系统,更具有强大的抗红外干扰能力、自动捕获目标能力和复杂情况下自动决策能力。
因此,在高技术兵器迅速发展的当今世界,已成为世界各国军事应用中重要研究和发展的精确制导项目之一。
尤其是1991年初的海湾战争,它是一场高技术对抗的导弹攻防战,红外成像寻的制导武器在这场战争中所显示的威力令世人瞩目。
这场高技术战争带给人们的深刻启示,包括美国在内的各国军方深深感到配有红外热成像系统兵器的严重威胁。
因此,再一次唤醒了世界各国对发展和装备智能化精确制导武器的重视,其研究、发展和应用的竞争更加激烈。
红外制导技术发展综述
白洪斌;胡凡俊
【期刊名称】《科技信息》
【年(卷),期】2009(000)019
【摘要】红外系统通过对远距离目标所发出的红外辐射进行响应来确定目标的角位置,这一过程称为红外跟踪;而识别目标并将飞行器(例如导弹等)导向目际的过程,则称为红外制导.通常,这两个过程是结合起来使用的.本世纪50年代出现的以"响尾蛇"导弹为典型代表的一系列空空导弹,是红外技术在跟踪与制导上成功应用的实例.奉文将简要介绍红外制导技术的发展过程及发展趋势.
【总页数】1页(P29)
【作者】白洪斌;胡凡俊
【作者单位】中国人民解放军空军第一航空学院,河南,信阳,464000;中国人民解放军空军第一航空学院,河南,信阳,464000
【正文语种】中文
【中图分类】TJ7
【相关文献】
1.红外制导技术发展综述（Ⅰ）
2.红外制导技术发展综述（Ⅱ）
3.反舰导弹制导技术发展综述
4.激光/红外复合制导技术发展综述
5.月/火探测软着陆制导技术发展综述
因版权原因，仅展示原文概要，查看原文内容请购买。

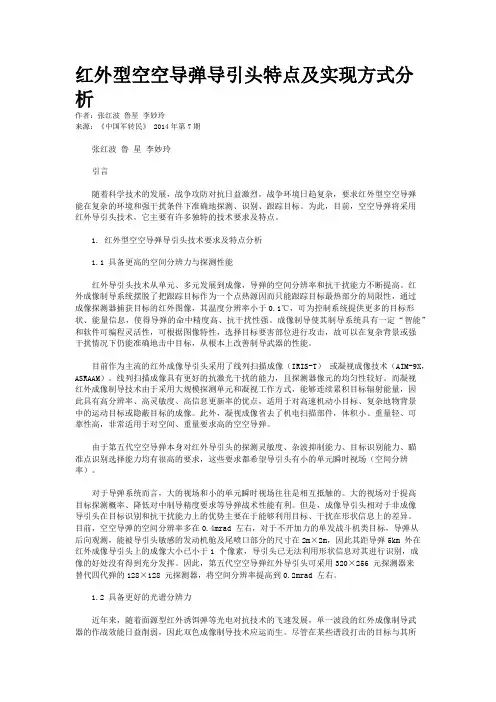

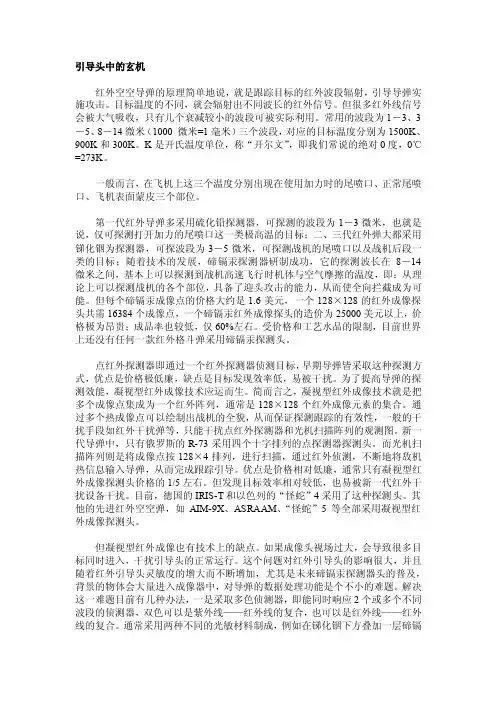

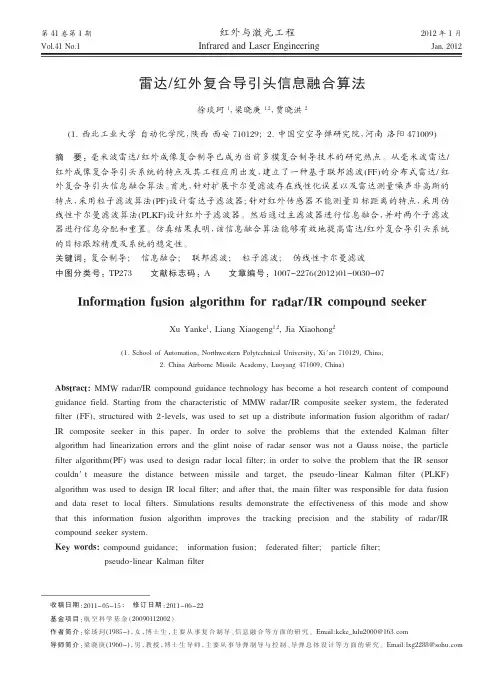

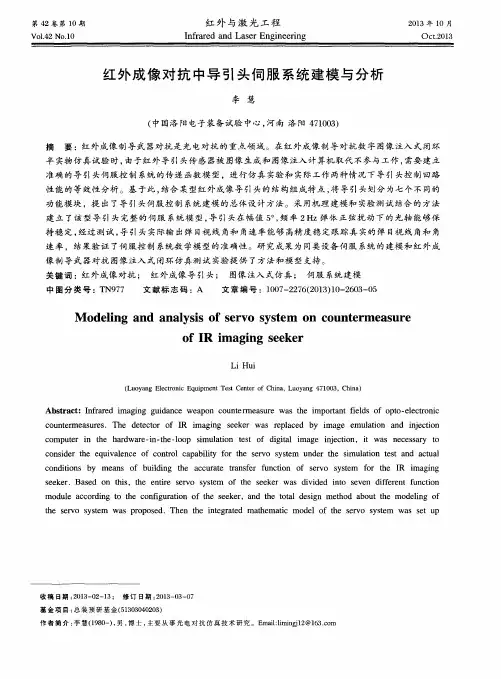

红外型空空导弹导引头特点及实现方式分析作者：张红波鲁星李妙玲来源：《中国军转民》 2014年第7期张红波鲁星李妙玲引言随着科学技术的发展，战争攻防对抗日益激烈，战争环境日趋复杂，要求红外型空空导弹能在复杂的环境和强干扰条件下准确地探测、识别、跟踪目标。
