电气柜验收标准

电气通用部分检修要求与验收标准电气通用部分检修要求与验收标准★所有项目必须严格遵守安全操作规程及ISO14001环境管理体系文件要求★一、各低压配电室D柜、E柜、C箱、PC、主回路、控制回路检查、吹灰、紧线.。

检修要求：1 、柜内吹灰。

2 、柜内整理控制线、元器件固定牢固。

3 、所有主回路线、控制线连接线检查是否松动。

验收标准：1 、柜内主回路、控制回路线包扎整齐，柜内无积灰。

2 、元器件固定整齐。

3 、各种连接应可靠连接、没有松动现象。

4 、元器件启动正常，联锁关系正常。

5 、各报警及显示正常。

二、系统电机引线检查、带加油嘴的补油检修要求：1 、电机引线检查应包括外部及内部的检查。

2 、电机外部及内部引线的线鼻子无过热现象。

3 、定子、转子接线瓷瓶检查：固定良好无裂纹及爬电痕迹。

4、按各电机的加油标准及周期加油。

验收标准：1 、电机接线无松动。

2 、电机引线三相之间应有可靠距离或用绝缘板隔开。

3 、瓷瓶固定良好、表面无积灰。

三、筒体扫描仪检修要求：1、控制箱小屋卫生清洁。

2 、SM控制箱及空气过滤器清灰，扫描镜头及玻璃罩无污染。

3、滑移量限位开关连接牢固，外观完好。

4 、控制箱水冷降温系统工作正常。

验收标准：1 、扫描镜头及玻璃罩无污染。

2 、滑移量限位开关连接牢固。

3 、水冷管道畅通，夏季水流量正常，冬季无滴水。

四、拖轮测温装置调整紧固。

检修要求：1、接线紧固，热电阻完整。

验收标准：1 、热电阻固定牢靠，与测温表面接触良好。

2 、温度显示正常。

五、K箱更换检修要求：1 、K箱固定稳定。

2 、电缆走向安全不易受损。

3 、接线无松动，线号清晰。

4 、K箱门应关死，螺丝齐全。

验收标准：1 、外观符合检修要求，接线正确。

2 、现场、中控开机、停机正常。

六、控制柜安装、放控制电缆校线接线检修要求：1、控制柜安装牢固，整齐。

柜壳接地良好。

2、电缆一律从桥架上走。

3、电缆与桥架之间固定结实。

4、电缆放管子5、校线正确。

电气工程施工规范要求与验收标准电气工程施工是现代建设中不可或缺的一部分，其合理、规范的施工对于电气设备的稳定运行、安全使用至关重要。

下文将介绍电气工程施工的规范要求以及验收标准。

一、电气工程施工规范要求电气工程施工规范要求是指在施工过程中需要遵守的一系列标准和规范，主要包括以下几个方面：1. 施工前的准备工作施工前需要对工程进行全面的勘察和测量，确定施工线路和设备的布置方案。

同时，施工现场的平面和立面布线需要满足电气安全距离的规定，保证施工过程中的安全。

2. 施工材料的选用与质量控制在电气工程施工过程中，选用的材料需要符合国家相关标准，同时需要经过严格的质量检验。

各类电线、电缆、接线端子和绝缘子等必须具备耐热、耐压、耐磨等特性，以确保设备的正常运行。

3. 施工环境的准备施工现场应具备良好的通风、排水和防火设施，并保证施工过程中的环境卫生。

此外，应备齐必要的安全防护用具，如安全帽、防护手套、绝缘靴等，以确保工人的人身安全。

4. 施工过程中的安全措施电气工程施工过程中，必须严格按照安全操作规程进行操作，禁止违章作业和乱拉乱接线。

同时，临时用电线路需要进行可靠接地，并保证现场人员的安全。

5. 施工质量的控制在施工过程中，需要进行各类电气设备的接线和调试。

每一道工序都必须符合相关标准和规范，确保设备的正常运行。

同时，需要对全线进行绝缘电阻测试和运行试验，以确保施工质量达标。

二、电气工程施工验收标准电气工程施工完成后，需要进行验收，验证工程是否符合规范要求。

以下是常见的电气工程施工验收标准：1. 工程设计文件评审验收前需要对工程的设计文件进行评审，确保设计方案符合国家标准和规范要求。

设计文件中需要包含电气线路图、布线方案、接地设计等内容。

2. 施工质量验收验收人员需要对施工过程中的各个环节进行检查和评估，包括电缆敷设、接线端子、设备安装等。

必要时，需要进行取样测试，以验证施工质量。

3. 开关柜及配电装置的验收对开关柜及配电装置，验收人员需要检查其工作状态、运行指标和功能配置等，确保其符合规范要求。

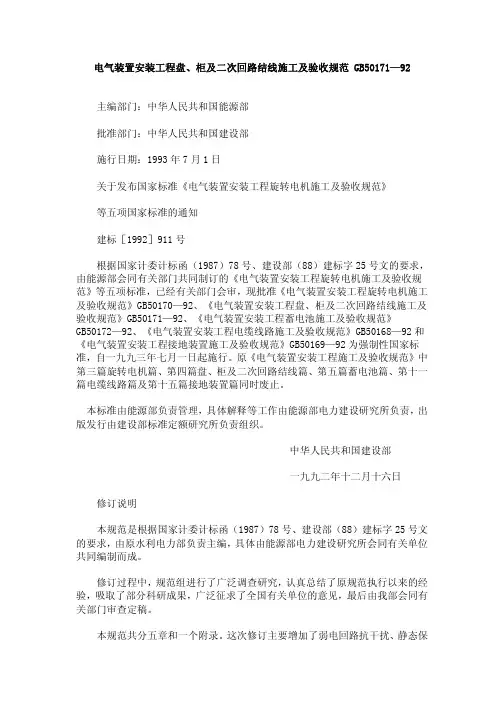

电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50171—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172—92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准，自一九九三年七月一日起施行。

原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。

本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。

修订过程中，规范组进行了广泛调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分五章和一个附录。

这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。

本规范执行过程中，如发现有欠妥之处，请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所（北京良乡，邮政编码：102401），以便今后修订时参考。

电气安装接线规范电柜及控制箱1.按图正确接线;布线自上而下,电气连接接线牢固、良好,配线应成排成束地垂直或水平有规律地敷设,要求整齐、美观、清晰;横平竖直,层次分明;导线的长度合适,端头压接牢固,端子压紧; Igus拖链专用2.当导线两端分别连接可动与固定部份时,如跨门的连接线,要留有足够长度的余量,以免因弯曲产生过度张力使导线受到机械损伤,并在附近端子处要用线夹卡紧固定线束;3.盘内电气设备、端子排、线槽等应留有余量;端子排应留有15~20%的余量,线槽留有不少于30%的余量;将PLC上所有备用点接到端子排上,以便现场使用;4.所有标号头应根据接线图所注明的数字或英文字母,套管直径应与套装的导线粗细配合;标号头长度及方向在整个项目上要统一;标号头要求字迹清晰、正确,一般不得用手写标号头;5.如控制箱面板有按钮,指示灯等元件时,必须有标示牌,须将门上各导线整理好,用扎线带固定沿箱表面绑扎整齐;6.所装配的元器件认真核对型号、电压、电流等级数及数量等 ;在装配时,应考虑到元器件的电器间隙、干扰距离、电器散热距离;7.一般一个接线端子含端子排和元器件接线端只连接一根导线,必要时允许连接二根导线;当需要连接二根以上导线时,应采取相应措施,以保证导线的可靠连接;两个端子间的连线不得有中间接头,导线芯线应无损伤;8.控制柜内应提供仪表接地和安全接地母线,仪表接地和安全接地母线通流截面应满足要求,仪表接地应与控制柜体绝缘,元件接地的部件应保持良好的接地连续性;9.同一批产品元器件安装的位置、方式、方案要尽可能一致;装配时一定要注意保护元器件的完整,如有损坏,要及时向有关人员说明原因,更不能隐瞒以免引起严重的事故,并立即申报供应部门及时补添损坏了的元件;当一、二次线装配完毕后,应进行自检,认真对照原理图,接线图,按照上述要求对设备进行自检,若有不符之处,进行纠正,并将柜内打扫清洁;桥架、拖链布局及走线10.桥架内电缆线均匀分布,理顺以避免交叉;线号对应,方向一致;不得任意歪斜交叉连接;线束敷设必须合理,不得妨碍电器的拆换或维修;桥架内走线应符合电源线和控制线尽量分开,强、弱电回路不能使用同一根电缆,并应分别成束分开排列;11.桥架布局合理,走向横平竖直,转弯处成90°直角;桥架里的线在拐弯处必须要避开桥架端头锋利面,以免电缆线受损;走拖链里的线必须使用柔性电缆;12.屏蔽层的电缆,为避免形成感应电位差,常采用屏蔽层在同一端相连并予接地;外部电气件接线1.导线与电气元件间采用螺栓连接、插接、焊接或压接等,均应牢固可靠;凡是多股软线的连接头,一律用冷压接头压接;为保证导线不松散,多股导线不仅应端部绞紧,还应加终端附件;采用压接式终端附件是较好的一种方式;2.尽可能考虑维修及进出线的所需空间;设备中辅助电路的连接线,均应在两端套装标号头;3.所有的连接线不能裸露在外面,必须加安全保护套管;要求整齐、美观、清晰;4.所有的接线不允许用绝缘胶布包裸线,如果中间有连接需使用专门的接插件连接;。
