ISDN技术概述

  • 格式：doc
  • 大小：89.50 KB
  • 文档页数：5

ISDN技术概述 综合业务数字网（Integrated Services Digital Network，简称ISDN）是自70年代发展起来的一种新兴技术。提供从终端用户到终端用户的全数字服务，实现了语音、数据、图形、视频等综合业务的一个全数字化传递方式。 ISDN 不同于传统的 PSTN 网络，传统PSTN网络中用户的信息通过模拟的用户环路送至交换机后经A/D转换成为数字信号，经过数字交换和传输网络后，到达目的用户又将还原成模拟信号。ISDN 解决了用户环路的数字传输问题，实现了端到端的数字化，并通过这个标准化的数字接口，解决各种数字和模拟信息的传递。此外通过标准化工作，ITU-T 制定了 ISDN 业务规范，使综合业务成为可能，制定了I.430、Q.921和Q.931等协议，使所有符合 ITU-T 物理接口和软件协议的设备均可无障碍地进入ISDN网络。 ISDN的用户-网络接口规范： 在ITU-T I.411建议中，根据功能群（用户接入ISDN所需的一组功能）、参考点（用来分功能群的概念上的点）的概念，提出了ISDN用户-网络接口的参考配置，如图5-3所示。

图5-3 ISDN用户-网络接口参考配置 功能群分为：  网络终端1（NT1）：主要实现了OSI 第一层的功能，包含用户线传输功能、环路测试和D信道竞争等。  网络终端2（NT2）：又称为智能网络终端，包含了OSI 的1~3层。  1类终端设备（TE1）：又称为 ISDN 标准终端，是符合ISDN接口标准的用户设备（如数字话机等）。  2类终端设备（TE2）：又称为非ISDN标准终端设备，是不符合ISDN接口标准的用户设备。  终端适配器（TA）：完成适配功能，使 TE2 接入 ISDN 标准接口。 参考点包括：  R参考点：位于非ISDN设备和TA之间。  S参考点：位于用户终端和NT2之间。  T参考点：位于NT1和NT2之间。  U参考点：位于NT1设备和线路终端设备之间。 5.6.2 配置前的准备工作

（1）电信服务商提供的是ISDN BRI U接口还是ISDN BRI S/T接口？ 在ITU-T I.411建议中提出了 ISDN 用户-网络接口的参? 型，但关于用户与网络分界点的位置，国际上有些争论，导致各国根据自身的需求分别采用了 U 接口或 S/T 接口的接口规范。所以用户在采购路由器之前，必须根据电信服务商提供的接口规范采购对应接口的路由器。Quidway(R) R1600系列路由器中包括Quidway(R) R1603 S/T 接口路由器和Quidway(R) R1604 U接口路由器，分别适应不同电信网络的规范。在中国采用S/T接口规范，所以中国用户应选用Quidway(R) R1603路由器。 （2）是否可以提供数字服务？ ISDN可以提供数字业务或语音业务等综合业务，由于路由器需要进行数字通信，所以用户申请的ISDN线必须提供数字呼叫服务，否则将无法实现数据通信的应用。此功能可向电信服务商咨询。在“ISDN的调试方法”的一节中也将专门介绍数字呼叫的调试方法，判断此ISDN线路是否提供了数字呼叫功能。 （3）选用Point-To-Point的连接还是Point-To-Multipoint的连接？（可选） ISDN支持ISDN半永久连接功能，当用户使用ISDN只作为两个固定点的连接时，可采用ISDN专线。否则需采用Point-To-Multipoint的连接。 （4）Caller ID主叫识别功能？（可选） 主叫识别功能为可选功能，在具有Caller ID 功能的ISDN上可实现主叫号码过滤的功能，使只有某些用户线可拨入本路由器，以增强网络的安全性。 5.6.3 ISDN BRI 接口配置任务列表

ISDN BRI接口缺省封装链路层协议为PPP，支持 IP 和 IPX 等网络层协议。对ISDN BRI 接口的配置主要针对以下几种应用来介绍：  配置在ISDN BRI 接口上运行IP网络协议  配置在ISDN BRI 接口上运行IPX网络协议  配置用ISDN专线互连ISDN BRI 接口 关于ISDN协议配置的详细介绍请参见ISDN协议配置。 1. 配置在ISDN BRI接口上运行IP协议 在ISDN BRI 接口上运行IP协议需要进行如下配置：  配置ISDN协议工作参数  配置 ISDN BRI接口的IP地址  配置呼出到目的地的Dialer Map  配置封装链路层协议PPP及其验证  配置激活呼叫的Dialer Group和Dialer List  配置DDR工作参数  配置相关的IP路由 有关上述配置内容的具体介绍，请参见相关章节。 2. 配置在 ISDN BRI 接口上运行IPX协议 在ISDN BRI 接口上运行IPX协议需要进行如下配置：  配置ISDN协议工作参数  使能IPX  配置ISDN BRI 接口的IPX网络号  配置呼出到目的地的Dialer Map  配置链路层封装协议PPP及其验证  配置激活呼叫的Dialer Group和Dialer List  配置DDR工作参数 有关上述配置内容的具体介绍，请参见相关章节。 3. 配置通过ISDN BRI接口访问Internet 通过ISDN BRI接口访问Internet，需要配置如下内容：  配置路由器的安全特性  配置IP地址和子网掩码  配置DDR工作参数  配置NAT和允许访问Internet 有关上述配置内容的具体介绍，请参见相关章节。 5.6.4 ISDN BRI 接口配置举例

1. 在ISDN BRI接口上运行IP协议配置举例 （1）组网需求 Quidway(R) R1603路由器用ISDN BRI接口与中心路由器互连，并运行IP网络协议。 （2）组网图

图5-4 ISDN BRI接口上运行IP协议示例组网图 （3）配置步骤 配置Quidway(R) R1603路由器的ISDN BRI 接口： ！配置PPP验证的用户名和口令 Quidway(config)#username center password lambrach ！配置ISDN BRI接口IP地址 Quidway(config)#interface bri 0 Quidway(config-if-Bri0)#ip address 10.110.0.1 255.255.255.252 ！配置到中心路由器的呼出Dialer Map Quidway(config-if-Bri0)#dialer map ip 10.110.0.2 name center 8810124 ！封装链路层协议PPP Quidway(config-if-Bri0)#encapsulation ppp ！指定Dialer Group Quidway(config-if-Bri0)#dialer-group 1 ！重新启动ISDN BRI 接口，使上述配置生效 Quidway(config-if-Bri0)#no shutdown ！配置到中心路由器的静态路由 Quidway(config)#ip route 0.0.0.0 0.0.0.0 10.110.10.2 ！配置激活拨号的规则 Quidway(config)#dialer-list 1 protocol ip permit 2. 在ISDN BRI 接口上运行IPX协议配置举例 （1）组网需求 Quidway(R) R1603路由器用ISDN BRI接口与中心路由器互连，并运行IPX网络协议。 （2）组网图

图5-5 在ISDN BRI接口上运行IPX协议示例组网图 （3）配置步骤 配置Quidway(R) R1603路由器的ISDN BRI 接口： ！配置PPP验证的用户名和口令 Quidway(config)#username center password lambrach ！使能IPX Quidway(config)#ipx routing ！配置ISDN BRI接口IPX网络号 Quidway(config)#interface bri 0 Quidway(config-if-Bri0)#ipx network 1001 ！配置到中心路由器的呼出Dialer Map Quidway(config-if-Bri0)#dialer map ip 1001.00e0.fc01.1234 name center 8810124 ！封装链路层协议PPP Quidway(config-if-Bri0)#encapsulation ppp ！指定Dialer Group Quidway(config-if-Bri0)#dialer-group 1 ！重新启动ISDN BRI 接口，使上述配置生效 Quidway(config-if-Bri0)#no shutdown ！配置激活拨号的规则 Quidway(config)#dialer-list 1 protocol ipx permit 3. ISDN专线互连ISDN BRI 接口配置举例 （1）组网需求 本节介绍了通过ISDN访问Internet的配置案例，主要应用于公司通过LAN并经路由器访问Internet的应用。 （2）组网图

图5-6 通过ISDN BRI接口访问Internet组网图 （3）配置步骤 ！进入配置BRI接口配置模式 Quidway(config)#interface bri 0 ！配置接口Bri0的IP地址由ISP分配 Quidway(config-if-Bri0)#ip address negotiate ！配置接口的拨号串并指定Dialer group Quidway(config-if-Bri0)#dialer string 2633 Quidway(config-if-Bri0)#dialer-group 1 ！允许通过接口Bri0地址转换和访问Internet Quidway(config-if-Bri0)#nat enable Quidway(config-if-Bri0)#if-internet enable ！配置激活接口Bri0拨号的条件 Quidway(config)#dialer-list 1 protocol ip permit

合集下载

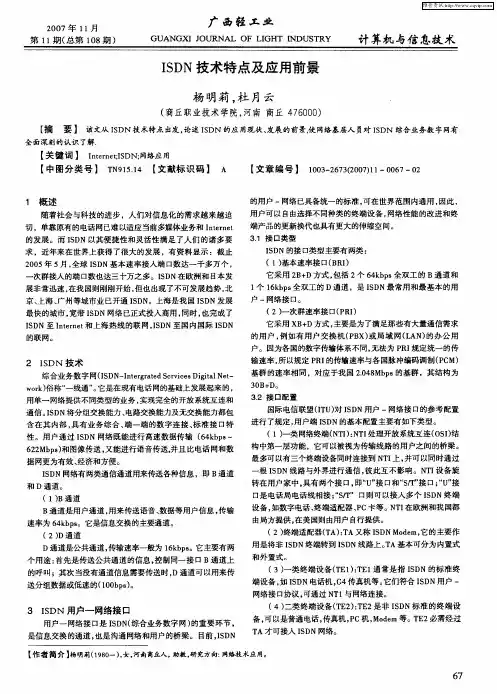

ISDN技术特点及应用前景
