电动助力转向系统的拆装步骤

汽车电动助力转向装置的检修与维护汽车电动助力转向装置是现代汽车常见的一个重要部件，它能够提供驾驶员所需的转向助力，使得操控汽车更加轻松和舒适。

然而，由于长时间使用或不当维护，电动助力转向装置可能会出现故障，影响行车安全。

因此，对汽车电动助力转向装置进行定期的检修与维护是非常必要的。

本文将详细介绍汽车电动助力转向装置的检修与维护步骤，并分点列出。

一、检查电动助力转向装置的工作状态1. 保证汽车处于安全停放状态，关闭发动机，并拉起手刹。

2. 检查转向装置的电源线和连接线是否完好，没有松动或磨损现象。

3. 观察转向装置的液位，如果液位过低，则需要补充正确规格的液体。

二、检查转向助力泵1. 检查转向助力泵的外观是否有损坏或渗漏迹象。

2. 判断转向助力泵的工作状态，可以通过启动发动机，转动方向盘并观察转向助力泵的工作声音和液体是否正常流动，以及方向盘是否有明显的阻力或不灵敏现象。

三、检查转向助力电机1. 检查转向助力电机的电源线和连接线是否完好，没有松动或磨损现象。

2. 判断转向助力电机的工作状态，可以通过启动发动机，转动方向盘并观察转向助力电机的工作声音和电机是否正常运转。

四、检查传感器和控制模块1. 检查转向助力转向传感器和控制模块是否正常工作，可以通过使用专用的诊断仪器进行检测和读取故障码。

2. 如果发现传感器或控制模块存在故障，应及时更换或修复。

五、进行车辆路试1. 启动发动机，确保转向助力装置正常工作。

2. 缓慢行驶，并转动方向盘，观察转向是否灵敏，有无异常响声或阻力。

3. 进行左右转向时的路试，确保转向助力装置在各个转向状态下工作正常。

六、定期维护1. 根据汽车制造商的保养手册，定期更换转向助力液，并进行系统的冲洗和排气。

2. 定期检查电动助力转向装置的紧固螺栓，以确保其稳固可靠。

总结：汽车电动助力转向装置的检修与维护是确保汽车行车安全的重要环节。

通过定期检查转向装置的工作状态、转向助力泵、转向助力电机、传感器和控制模块，以及进行车辆路试和定期维护，可以及时发现和解决问题，保证转向助力装置的正常工作。

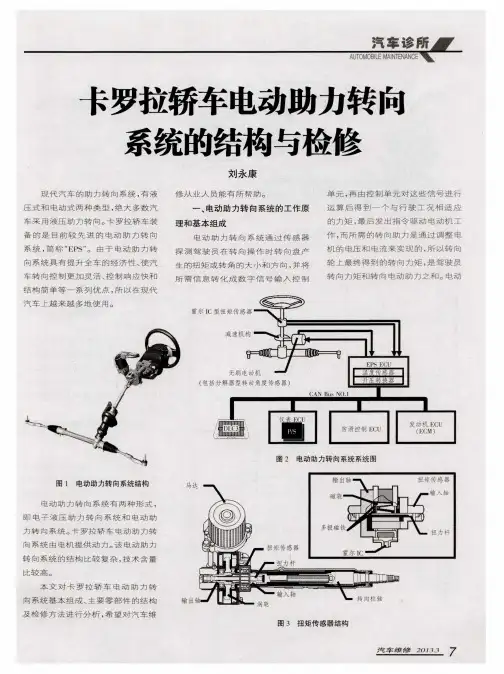

２ ． 在２ ０ ｓ内短接并断开 Ｔ Ｃ端子 ２ ０次。 ３ ． 把点火开关关到 Ｏ Ｆ Ｆ （ 电源模 式 Ｏ Ｆ Ｆ ） ， 然后检查 Ｐ ／ Ｓ警告灯点亮。
１ ． 在Ｔ Ｓ 和ｃ Ｇ短接时 ， 把 点火开关打到 Ｏ Ｎ（ 电源模 式 ０ Ｎ ） 。
２ 扭矩传感器校 准 ２ ． 方 向盘在正 中央。 ３ ． 短接 Ｔ ｃ端子。
一
、
检 测“ 由表及 里 ”
１ ． 蓄 电池 的 存 电量
对 于“ 由表 及 里 ” 这一检测原则 ，
有 条 件 时 测 量 蓄 电 池 的 端 电压 ，
维修 人 员 都表 示认 同 ，但是 在 实 际作
业 中往 往 被 忽 视 ， 或 者 不 能 自觉 地 加
无仪 器 时试 着 按 电 喇 叭和 开 前 照 灯 ，
（ ａ） 电 路 图 如 图 ５所 示 。
的若 干原财 汽车检测及装 配
１ ＭＱ 或更高
１ ＭＱ 或 更 高 １ Ｅ Ｐ Ｓ Ｅ Ｃ Ｕ初 始 化
１ ． 用Ｓ Ｓ Ｔ短接 Ｄ Ｌ Ｃ ３的 ｒ Ｉ ＇ ｓ和 Ｃ Ｇ端 子并把点火开关切换到 Ｏ Ｎ （ 电
源模 式 Ｏ Ｎ） 。
３ ． 电 路 接 地 情 况
曲 亮
都应 当遵循 先 易后 难 、 由表及 里 、 按 系
分 段 的原 则 ， 先 从 常规 检 查开 始 ， 像 对 待 化 油 器 式 发 动 机 那 样 ，检 查 影 响 内
由于 汽 车采 用单 线 制 ，电路 需要 通 过 接 地 才 能 形 成 回路 ，所 以 接 地 线 必 须 无 腐 蚀 并 且 接 触 良好 ，否 则 会 引 发 许 多莫 名其妙 的性 能异 常 。

EPS电子助力转向系统结构一、产品简介制作要求：1、体现产品的自主研发，技术在国内处于领先2、拍摄时要声音、画面、字幕同步3、在整车上的安装位置EPS电动助力转向系统是机电一体化的产品，它由转向管柱、扭矩传感器、伺服电机、控制模块等组成。

目前在国内拥有完全的知识产权，并且产业化，它的面世和技术上的突破填补了国内汽车业的空白,做到了让技术进步真正服务到广大消费者。

二、工作原理介绍制作要求：1、体现产品的节能环保、安全性和舒适性2、声音、画面、字幕同步，最好能配上三维画面该系统的工作原理是：车辆启动后系统开始工作,当车速小于80km/h这些信号输送到控制模块，控制模块依据方向盘的转动力矩、转动方向和车速等数据向伺服电机发出控制指令，使伺服电机输出相应大小及方向的转动力矩以产生助动力，当不转向时，电控单元不向伺服电机发送扭矩信号，伺服电机的电流趋向于零。

因此，在直行驾驶而无需操作方向盘时，将不会消耗任何发动机的动力降低了燃油消耗。

本系统提供的转向助力与车速成成反比，当车速80km /h或以上时伺服电机的电流亦趋向于零,所以车速越高助力越小，因此无论在高速、低速行驶操作过程中汽车具有更高的稳定性，驾驶员自身保持均衡不变的转向力度。

三、各分总成的讲解a伺服电机（要求：同步指出各线的功能、以及在本系统工作时的作用，声音、画面、字幕要同步）b扭矩传感器：（要求：同步指出各线的功能、以及在本系统工作时的作用，声音、画面、字幕要同步）c控制模块：（要求：同步指出各插口处插针的功能、以及在本系统工作时的作用，声音、画面、字幕要同步）d管柱部分：（要求：指出总成件上各部分的名称、以及在本系统工作时的作用，声音、画面、字幕要同步）四、故障分析、判断与维修案例案例1 CK-1方向跑偏、故障描述:车辆在行驶过程中方向跑偏或者启动车后方向原地往一边跑检查步骤①首先检查两前轮轮胎气压是否标准,如果不一样先调整轮胎气压，试一试方向是否仍然跑偏，若仍然跑偏检查前束,如果异常,调整前束,再试一试方向是否仍然跑偏,如果仍然跑偏则进入步骤②②调整接触扭矩传感器，调整方法如下：让车辆保持正前方停在原地，把电源开关打到ON的位置这时用万用表分别测出扭矩传感器上的绿色线和白色线、绿色线和黑色线之间的电压是否分别均为2.5V,如果两组数值相差较大, 拆下扭矩传感器的防尘罩,松动固定扭矩传感器螺丝转动扭矩传感器,这时会看到万用表上的电压值在变化，进而调整电压使两组电压值均为2.5V,然后再试车若仍然跑偏此时再更换一个新的总成则此故障排除.注：此调整方法适用于所有装有电动助力装置的吉利系列车型！案例2.方向盘发抖、故障描述:车启动后打方向时感觉方向盘发抖；处理方法；①更换一个电机、检查是否是由于电机与蜗杆配合不当引起。

汽车电动助力转向系统的设计第1章绪论1.1汽车转向系统简介汽车转向系是用来维持或者改变汽车行驶方向的机构，在汽车转向行驶时，保证各转向轮之间有协调的转角关系。

它由转向操纵机构、转向器和转向传动机构组成。

转向系统作为汽车的一个重要组成局部，其性能的好坏将直截了当碍事到汽车的转向特性、稳定性、和行驶平安性。

目前汽车转向技术要紧有七大类：手动转向技术〔MS〕、液压助力转向技术〔HPS〕、电控液压助力转向技术〔ECHPS〕、电动助力转向技术〔EPS〕、四轮转向技术〔4WS〕、主动前轮转向技术〔AFS〕和线控转向技术〔SBW〕。

转向系统市场上以HPS、ECHPS、EPS应用为主。

电动助力转向具有节约燃料、有利于环境、可变力转向、易实现产品模块化等优点，是一项紧扣当今汽车开展主题的新技术，他是目前国内转向技术的研究热点。

转向系的设计要求(1)汽车转弯行驶时，全部车轮应绕瞬时转向中心旋转，任何车轮不应有侧滑。

不满足这项要求会加速轮胎磨损，并落低汽车的行驶稳定性。

(2)汽车转型行驶后，在驾驶员松开转向盘的条件下，转向轮能自动返回到直线行驶位置，并稳定行驶。

(3)汽车在任何行驶状态下，转向轮都不得产生共振，转向盘没有摆动。

(4)转向传动机构和悬架导向装置共同工作时，由于运动不协调使车轮产生的摆动应最小。

(5)保证汽车有较高的机动性，具有迅速和小转弯行驶能力。

(6)操纵轻便。

(7)转向轮碰撞到障碍物以后，传给转向盘的反冲力要尽可能小。

(8)转向器和转向传动机构的球头处，有消除因磨损而产生间隙的调整机构。

(9)在车祸中，当转向轴和转向盘由于车架或车身变形而共同后移时，转向系应有能使驾驶员免遭或减轻损害的防伤装置。

(10)进行运动校核，保证转向轮与转向盘转动方向一致。

1.2EPS的特点及开展现状EPS与其他系统比立关于电动助力转向机构(EPS)，电动机仅在汽车转向时才工作并消耗蓄电池能量；而关于常流式液压动力转向机构，因液压泵处于长期工作状态和内泄漏等缘故要消耗较多的能量。
