设备名称：积分球系统及配件
参考品牌：远方
参考型号：HAAS-2000系列
采购数量：1套

一、基本测量功能：
1） 基本测量功能：测试相对光谱功率分布，色品坐标，主波长，峰值波长，光谱纯度，色
温，显色指数，半宽度，光通量（配积分球），辐射功率，红色比，色容差等参数，满足国
际照明委员会 CIE 对光和颜色测量要求。
2） 可自动描绘 LED/LED 模块/LED 灯具/节能灯/HID灯等各类光源起动后光通量/功率/电
压/电流随时间的变化曲线，并可自动判断光源上升时间和稳定时间（判据可由用户自行输
入）。
3） 具备电压、电流、光通量、波长多档分级及白光 LED 色品分区功能，满足 LED的快速
分选测试。
二、配置情况：
1）高精度快速光谱辐射计（实验室级） 1台
2）高精度快速光谱辐射计测试与分析软件 1份
3）高精度快速光谱辐射计（350-1100nm） 1台
4）1.2 米石英光纤 1根
5) LED 专用精密测光积分球（Φ0.5m、SPEKTRON 诗贝伦 R98涂层）1只
6) 3000K通用标准光源（光通量/色温/光谱标准灯）1只
7) 可编程 LED 测试电源 1台
8）CIE ALI 辐射强度测量装置 1套
9）电脑控制器 1套
三、 主要技术指标：
1. 高精度快速光谱仪技术指标：
1） ★探测器：HAMAMATSU TE-cooled背照式CCD，CCD制冷温度：－10℃，稳定度±0.05℃；
2） 积分时间：9ms-60s；
3） 光学平台：
光栅：F2.0全息凹面平场光栅；
焦距：140mm，狭缝宽度：100um；
输入方式：石英光纤；
★ CCD象素：1024×128（允许Binning模式）；
4） 多色仪：
波长范围：350nm-1100nm；
波长准确度：±0.3nm；
半峰带宽：4nm；
★杂散光：5E-05（应用BWCT技术）；
5） 色度参数：
色品坐标准确度：±0.002（标准色光下），±0.0003（标准 A 光源下）；
色品坐标重复性：±0.0002x，±0.0003y（恒温蓝光LED）
6） 光度量：
光度线性：±0.3%（SBCT技术）；
光度重复性：±0.2%；
光通量测量范围：0.01~200,000lm（配不同积分球）；
光通量精度：±1%（不计源自标准灯的不确定度）；
7）A/D：16bit 1.25MHz AD；
8）通讯接口：USB2.0/RS485 (option: CAN)；
2、积分球
★1）涂层反射率ρ（λ）=94%-97%（380nm~500nm），ρ（λ）=96%-98%（500nm~1500nm），
提供涂层反射率报告。
2）积分球内装双脚直插式 LED 灯座，可实现 LED 在球内的 4л法测试。积分球侧边
开Φ100mm通孔，用于 LED 在球外的 2л法测试，孔边均布螺纹孔，用于用户自备的 LED
夹具的固定。
3）供方提供适用于 2л法测试的 ф20 大功率 LED 夹具1只。
3、通用标准光源（光通量/色温/光谱标准灯）
用于光谱分析系统或光度计的色温（光谱）及光通量定标（量值传递）。高稳定性、高
复现性，量值可溯源至中国计量院（NIM）。
4、可编程LED测试电源
最大允许输出功率：20VA。
脉冲宽度10ms-60s可调；
正向电压测量：0.001V～12.000V；
反向电压测量：0.001V～10.000V；
正向电流测量：0.10mA～200.00mA～2000.0mA；
反向漏电流测量：0.10μA～100.0μA；
电性能测试精度：±0.2级；
★提供光谱辐射计同步触发信号，与光谱辐射计配套，可测量LED的瞬态（脉冲）光学特
性和稳态（直流）光学特性。
5、CIE ALI标准光强测量装置
配合高精度快速光谱辐射计使用，可测试LED的辐射强度及光谱、颜色参数，测试速度
快，精度高。
★使用光谱法进行测试，可作为单颗LED辐射强度和色参数的基准级测试系统。
光强测试装置满足CIE pub.No.127条件A或条件B。
精密探测器基座设计确保探测器孔径严格为1cm2（即直径φ11.3mm）。
6、电脑控制器参数:
【应用】 :OKR
【电源】 :220V/180W
【 CPU 】 :G3220(Pentium dual-core 3.0G3M 缓存 )
【主板】 :MATX/H81/GN
【内存】 :1X2GDDRIII1333
【显卡】 : 集成显卡
【网卡】 : 主板集成千兆网卡
【调制解调器】 : 无 FAXMODEM
【 SATA 硬盘】 :500G/7200/SATA3
【 SATA 光存储 1 】 :DVDROM/SATA
【键盘】 :USB 键盘 /A
【鼠标】 : 光电鼠标 /USB/1000DPI
【操作系统】 :WINDOWS 7 PRO 64BIT SC
【 USB 】 : 前 2 后 4
【随机资料】 : 中文说明书
【服务 】 : 三年有限保修及上门
【显示器】: ThinkVision19 宽屏液晶

四、服务要求
1、供货商需提供营业执照和服务承诺函，承诺所提供货物需为全新正品，整机需免费上门
保修至少一年，免费上门培训，现场安装调试。
2、在保修期内，供应商必须提供2小时内响应，免费24小时上门保修服务；
3、供应商要按需方规定的时间，将货物送至需方指定地点，货物运输费、保险费、税费、
安装调试等费用由供应商承担。

合集下载

积分球的使用介绍

积分球的使用介绍

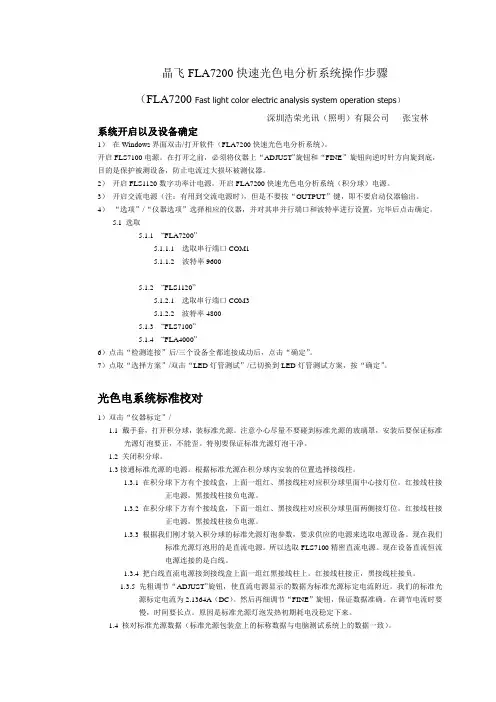

晶飞FLA7200快速光色电分析系统操作步骤（FLA7200 Fast light color electric analysis system operation steps）深圳浩荣光讯（照明）有限公司张宝林系统开启以及设备确定1）在Windows界面双击/打开软件（FLA7200快速光色电分析系统）。

开启FLS7100电源。

在打开之前，必须将仪器上“ADJUST”旋钮和“FINE”旋钮向逆时针方向旋到底，目的是保护被测设备，防止电流过大损坏被测仪器。

2）开启FLS1120数字功率计电源。

开启FLA7200快速光色电分析系统（积分球）电源。

3）开启交流电源（注：有用到交流电源时），但是不要按“OUTPUT”键，即不要启动仪器输出。

4）“选项”/“仪器选项”选择相应的仪器，并对其串并行端口和波特率进行设置，完毕后点击确定。

5.1 选取5.1.1 “FLA7200”5.1.1.1 选取串行端口COM15.1.1.2 波特率96005.1.2 “FLS1120”5.1.2.1 选取串行端口COM35.1.2.2 波特率48005.1.3 “FLS7100”5.1.4 “FLA4000”6）点击“检测连接”后/三个设备全都连接成功后，点击“确定”。

7）点取“选择方案”/双击“LED灯管测试”/已切换到LED灯管测试方案，按“确定”。

光色电系统标准校对1）双击“仪器标定”/1.1 戴手套，打开积分球，装标准光源。

注意小心尽量不要碰到标准光源的玻璃罩，安装后要保证标准光源灯泡要正，不能歪。

特别要保证标准光源灯泡干净。

1.2 关闭积分球。

1.3接通标准光源的电源。

根据标准光源在积分球内安装的位置选择接线柱。

1.3.1 在积分球下方有个接线盒，上面一组红、黑接线柱对应积分球里面中心接灯位。

红接线柱接正电源，黑接线柱接负电源。

1.3.2在积分球下方有个接线盒，下面一组红、黑接线柱对应积分球里面两侧接灯位。

红接线柱接正电源，黑接线柱接负电源。

半圆积分球

半圆积分球

半圆积分球是一种特殊的球形光学测量设备，其结构包括两个半球组成，内壁喷涂后经法兰连接构成一个完整的球体。

理想情况下，积分球的内部应为一个完整的几何球面，其半径处处相等，且球内壁应为中性均匀漫射面，对各种波长的入射光线具有相同的漫反射比。

此外，积分球的球心处应配置光源，光线经过多次内壁漫反射后形成一束均匀明亮的发光球面。

在实际应用中，积分球常与分光仪、光纤、光源和各种光学测量设备结合使用，可以测量样品如表面反射率、透过率、光源辐射等的光学特性。

为提高测量精度，积分球应尽可能小地打开，且其开口数量、位置和尺寸应根据具体需求进行选择和设计。

此外，根据实际需要，积分球附件如标准白板、光阱、样品架、孔塞等也可选配。

总的来说，半圆积分球是一种在光学测量领域中广泛使用的设备，具有广泛的应用前景。

分布式光度计与积分球

分布式光度计与积分球

分布式光度计与积分球随着科技的不断进步和应用领域的拓展，光学测量技术在各个领域中发挥着重要的作用。

其中，分布式光度计与积分球是两种常用的光学测量设备。

本文将分别介绍这两种设备的原理、应用以及优缺点。

一、分布式光度计分布式光度计是一种用于测量光传输和光散射的设备。

它通过将光传输过程中的强度、方向和波长信息进行采集和分析，可以得到光的各种特性参数。

分布式光度计由多个探测单元组成，这些单元可以分布在空间中的不同位置。

每个探测单元都可以独立采集光的强度和方向信息，并将数据传输到中心控制单元进行处理和分析。

分布式光度计的原理是基于光的传输特性。

当光经过材料或介质时，会发生吸收、散射、透射等过程。

分布式光度计通过测量光的散射和透射，可以获得材料或介质的光学参数，如透射率、反射率、散射系数等。

同时，由于探测单元的分布式布置，分布式光度计可以实现对空间中光传输的实时监测和分析。

分布式光度计的应用非常广泛。

在材料科学领域，它可以用于研究材料的光学特性，如光学吸收谱、散射特性等。

在环境监测领域，分布式光度计可以用于监测大气中的颗粒物浓度、光学特性等。

在医学领域，它可以用于检测生物体组织的光学特性，如血液中的血红蛋白含量等。

分布式光度计具有一些优点。

首先，它可以实现对空间中光传输的实时监测，具有高灵敏度和高分辨率。

其次，由于采用了分布式布置，可以对大范围的区域进行测量，具有较大的测量范围和灵活性。

此外，分布式光度计还可以通过多个探测单元之间的相互补偿，提高测量的准确性和可靠性。

然而，分布式光度计也存在一些缺点。

首先，由于需要部署多个探测单元，设备成本较高。

其次，由于探测单元之间的相互干扰，可能会导致测量结果的误差。

此外，分布式光度计对环境的要求较高，对光源的稳定性和均匀性要求较高。

二、积分球积分球是一种用于测量光强度和光功率的设备。

它由一个空心的球形结构组成，内壁覆盖有高反射率的材料。

当光进入积分球后，会在球内发生多次反射，使得光在球内均匀分布。

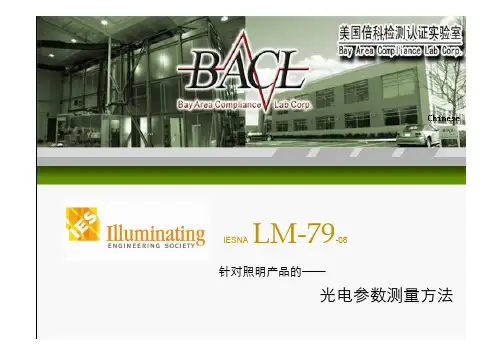

IES LM-79-08 测量方法讲解
