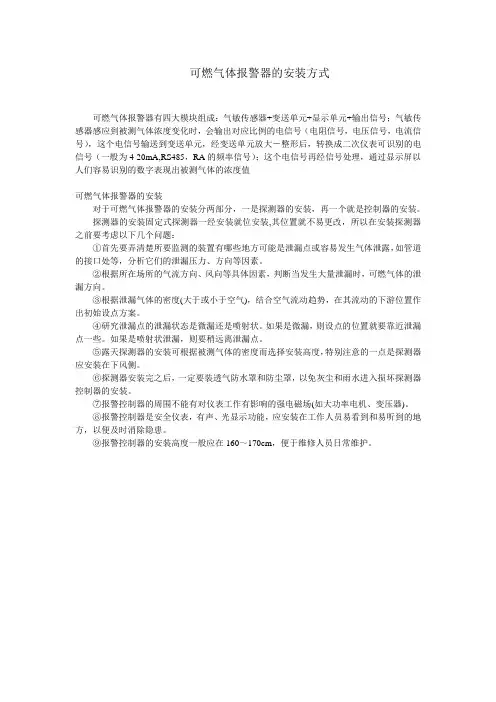

可燃气体报警器的安装方式可燃气体报警器有四大模块组成：气敏传感器+变送单元+显示单元+输出信号；气敏传感器感应到被测气体浓度变化时，会输出对应比例的电信号（电阻信号，电压信号，电流信号），这个电信号输送到变送单元，经变送单元放大－整形后，转换成二次仪表可识别的电信号（一般为4-20mA,RS485，RA的频率信号）；这个电信号再经信号处理，通过显示屏以人们容易识别的数字表现出被测气体的浓度值可燃气体报警器的安装对于可燃气体报警器的安装分两部分，一是探测器的安装，再一个就是控制器的安装。
探测器的安装固定式探测器一经安装就位安装,其位置就不易更改，所以在安装探测器之前要考虑以下几个问题：①首先要弄清楚所要监测的装置有哪些地方可能是泄漏点或容易发生气体泄露，如管道的接口处等，分析它们的泄漏压力、方向等因素。
②根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，可燃气体的泄漏方向。
③根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，在其流动的下游位置作出初始设点方案。
④研究泄漏点的泄漏状态是微漏还是喷射状。
如果是微漏，则设点的位置就要靠近泄漏点一些。
如果是喷射状泄漏，则要稍远离泄漏点。
⑤露天探测器的安装可根据被测气体的密度而选择安装高度，特别注意的一点是探测器应安装在下风侧。
⑥探测器安装完之后，一定要装透气防水罩和防尘罩，以免灰尘和雨水进入损坏探测器控制器的安装。
⑦报警控制器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。
⑧报警控制器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。
⑨报警控制器的安装高度一般应在160～170cm，便于维修人员日常维护。
燃气报警器安装施工方案1. 引言燃气报警器是一种用于检测燃气泄漏并发出警报的设备，能够有效地防止燃气泄漏引发的安全事故。
本文档将介绍燃气报警器的安装施工方案，确保其安装位置合理、操作可靠，以最大程度地提升燃气安全防护的效果。
2. 安装前准备在进行燃气报警器的安装前，需要进行以下准备工作：•准备所需的安装材料和工具，包括螺丝刀、电钻、螺丝等。
•仔细阅读燃气报警器的使用说明书，了解其安装要求和注意事项。
•确定燃气报警器的安装位置，并清理该位置的周围环境，确保安装地点清洁和无障碍物。
3. 安装步骤根据燃气报警器的具体型号和使用说明书的要求，按照以下步骤进行安装：3.1 安装支架将燃气报警器的支架固定在墙壁或天花板上，确保支架安装牢固。
使用电钻先打孔，然后使用螺丝将支架固定在合适的位置。
3.2 连接电源将燃气报警器的电源线接入已经准备好的电路中，确保接线正确、稳定。
根据不同的燃气报警器型号，可以选择直接接入市电，或使用电池作为电源。
3.3 连接燃气管道根据燃气管道的位置和燃气报警器的要求，使用合适的接头将燃气管道与燃气报警器连接。
确保连接牢固、密封，避免燃气泄露。
3.4 安装探测器将燃气报警器的探测器部分安装到支架上，确保安装牢固、稳定。
根据燃气报警器的要求，可以选择安装一个或多个探测器，以提高检测的灵敏度和覆盖范围。
3.5 进行系统测试在安装完成后，进行燃气报警器系统的测试。
首先确保燃气供应正常，然后触发燃气泄漏情况，观察燃气报警器是否能够及时检测到，并发出警报声。
如发现异常情况，及时调整和修复。
3.6 完善安全标识在安装完成后，应在燃气报警器附近标识出其位置和使用说明，以便用户能够及时了解和处理报警情况。
同时，应在易发生燃气泄漏的区域设置相关的安全标识，提醒用户注意安全。
4. 安全注意事项在安装燃气报警器过程中，需要注意以下安全事项：•在进行任何操作前，确保燃气供应已经关闭，避免燃气泄漏引发的危险。

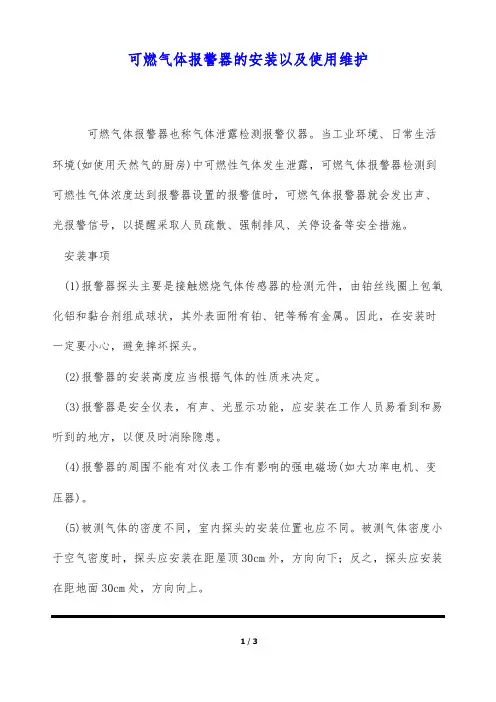

可燃气体报警器的安装以及使用维护可燃气体报警器也称气体泄露检测报警仪器。
当工业环境、日常生活环境(如使用天然气的厨房)中可燃性气体发生泄露，可燃气体报警器检测到可燃性气体浓度达到报警器设置的报警值时，可燃气体报警器就会发出声、光报警信号，以提醒采取人员疏散、强制排风、关停设备等安全措施。
安装事项(1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。
因此，在安装时一定要小心，避免摔坏探头。
(2)报警器的安装高度应当根据气体的性质来决定。
(3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。
(4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。
(5)被测气体的密度不同，室内探头的安装位置也应不同。
被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。
维护保养可燃性气体报警器要检知可燃气体信息，必须使得探测器和检测环境沟通，所以环境中的各种污染性气体和积尘进入探测器是无法避免的，其对探测器造成的工作条件的损坏是客观的存在，可燃性气体报警器工作环境较为恶劣,有许多安装在室外，维护保养不善将会导致可燃气体报警器探测出现误差或不探测。
因而定期对可燃性气体检测仪进行清洗、保养是防止发生故障的一个重要工作。
如果不注重维护保养，将使可燃气体报警器受阻从而导致误差或不探测的情况出现。
在安装可燃气体报警器之前也一定要注意仔细进行检查，避免在一些小的细节中疏漏。
精品资料欢迎下载。

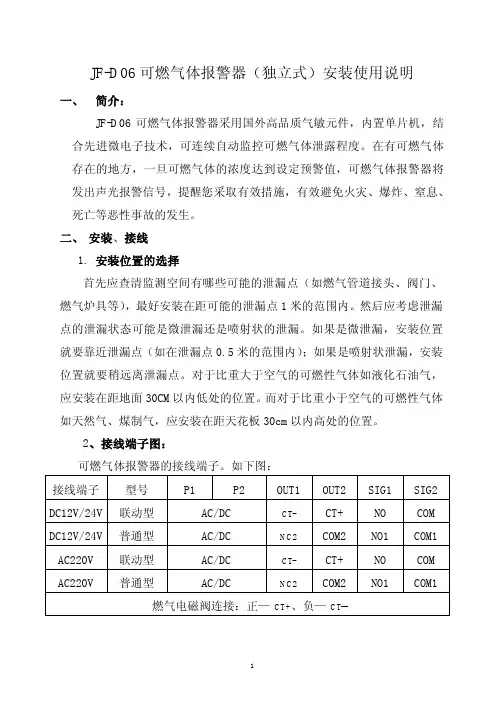

JF-D06可燃气体报警器（独立式）安装使用说明一、简介：JF-D06可燃气体报警器采用国外高品质气敏元件，内置单片机，结合先进微电子技术，可连续自动监控可燃气体泄露程度。
在有可燃气体存在的地方，一旦可燃气体的浓度达到设定预警值，可燃气体报警器将发出声光报警信号，提醒您采取有效措施，有效避免火灾、爆炸、窒息、死亡等恶性事故的发生。
二、安装、接线1. 安装位置的选择首先应查清监测空间有哪些可能的泄漏点（如燃气管道接头、阀门、燃气炉具等），最好安装在距可能的泄漏点1米的范围内。
然后应考虑泄漏点的泄漏状态可能是微泄漏还是喷射状的泄漏。
如果是微泄漏，安装位置就要靠近泄漏点（如在泄漏点0.5米的范围内）；如果是喷射状泄漏，安装位置就要稍远离泄漏点。
对于比重大于空气的可燃性气体如液化石油气，应安装在距地面30CM以内低处的位置。
而对于比重小于空气的可燃性气体如天然气、煤制气，应安装在距天花板30cm以内高处的位置。
2、接线端子图：可燃气体报警器的接线端子。
如下图：接线端子型号P1 P2 OUT1 OUT2 SIG1 SIG2 DC12V/24V 联动型AC/DC CT-CT+ NO COM DC12V/24V 普通型AC/DC NC2 COM2 NO1 COM1 AC220V 联动型AC/DC CT-CT+ NO COM AC220V 普通型AC/DC NC2 COM2 NO1 COM1燃气电磁阀连接：正—CT+、负—CT--三、主要技术参数：安装方式：壁挂式□吸顶式□型号：联动型□普通型□外形尺寸：宽×高×厚＝72×114×42mm使用环境：-10℃～40℃，＜95％RH工作电压：DC12V/24V □ AC220V □功耗：≤3W响应时间：≤20S自动恢复：≤20S报警浓度：2% -20% LEL检测气体：天然气、液化石油气等燃料气绿色指示灯：正常监视时每隔2秒闪亮一次；红色指示灯：报警时2秒闪烁一次。
燃气报警器怎么安装
燃气报警器是一种气体泄露检测报警仪器，当气体浓度达到爆炸或中毒报警器设置的临界点时，燃气报警器就会发出报警信号，以提醒工作人员采取安全措施，那么燃气报警器怎么安装才正确呢?燃气报警器价格是多少呢?燃气报警器怎么安装?一、燃气报警器安装
位置： 1. 安装位置与燃气灶、燃气热水器等泄漏源的水平距离在1~2m之间 2. 检
测天然气、人工煤气;安装高度距离天花板不超过30CM 3. 检测液化石油气;安装高度距离地面不超过30CM二、将家用燃气报警器背部的安装支架取下三：将安装支架固定在墙上的适当位置，标记安装孔位置，在墙上钻孔并使用螺钉固定;由于家用燃气报警器重量较轻，如果没有钻孔工具，也可使用强力双面胶固定安装支架。
四、将安装支架卡入家用燃气报警器的卡槽内，完成安装，连接电源线与燃气紧急切断电磁阀连接线(如果有燃气电磁阀的话)，完成安装。
燃气报警器安装注意事项1、请勿安装在高温、高湿环境，以免影响燃气报警器的检测精度2、请购买正规厂家生产，质量可靠的燃气报警器，以保证安全3、如遇故障，请联系专业人员维修，请勿私自拆装燃气报警器燃气报警器价格燃气报警器有家用的和工业用的，通常家用燃气报警器比较便宜，价格在80-200元/台不等。
而工业燃气报警器相对比较贵，因所有标准都是军工级别的，各方面材料等都比较贵。
因此价格在800-3000元/台不等。

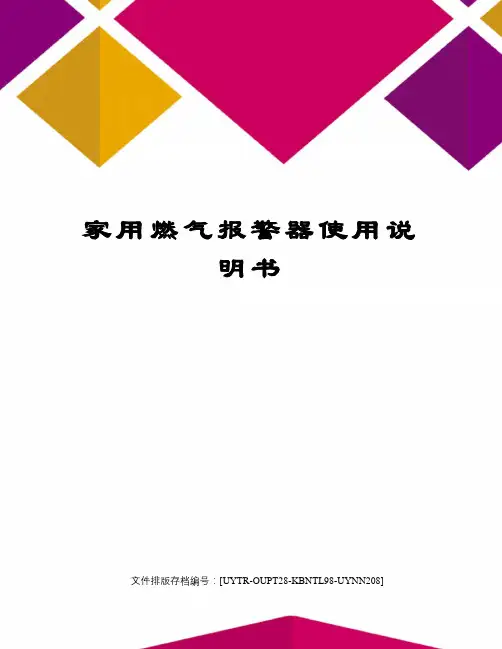

家用燃气报警器使用说明书文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]家用燃气泄露报警报警器安装使用说明书安装,使用产品前,请仔细阅读使用说明书,请妥善保管好本说明书,以便日后能随时查阅,产品概述本产品采用高品质气体传感器，进口PIC芯片控制，安装简单接线方便，广泛用于家庭、宾馆、公寓、商场等存在可燃气体的场所进行了安全监控，可以测试天然气，液化石油气，城市管道煤气。
一、安装说明1.1、报警器安装位置：距离气源半径米范围内，通风良好处：（A）液化气比空气重，安装在距地面约0。
3米处（B）天然气、城市煤气、一氧化碳等比空气轻、安装在距天花板0。
3米处，1.2、禁止安装位置：墙角、柜内等空气不易流通的位置；易被油烟等直接熏到的位置。
1.3、禁止安装时间：（A）房屋未粉刷装修完，（B）刚装修完，房屋通风不足5天（C）在房屋内打造木制家具、或者购置新木制家具，其通风不足3天的（D）使用喷雾的灭虫剂（蚊、蟑螂。
）空气清闲剂、发胶、胶水。
的时间通风不足4小时的以上时间禁止安装报警器，若忆安装的，请为报警器断电，并用塑胶袋之类的东西将报警器保护起来，足通风时间后，才开户报警器。
以免损坏报警器的传感器，造成误报（没有气体泄漏而报警），或者出现黄灯闪烁，蜂鸣器滴叫故障，以至报警器报废。
因违规以上条造成的报警器损坏，则由使用者和安装者自行负责。
二、应用、电源灯：绿灯，工作状态常亮，报警时熄灭、报警灯：红灯，报警器亮起，停止报警时熄灭。
、故障灯、关阀灯：黄灯，故障状态时亮起，没有黄灯的，出现故障时则红绿灯交替闪烁。
接通电源，绿灯闪烁2-5分钟后，报警器进入正常工作状态，当所检测的气体达到报警点时，红灯常亮5分钟后报警器开始报警，绿灯熄灭，报警为常亮，蜂鸣器发出“嘀、嘀、嘀....”的报警声，当检测的气体的浓度下降到报警点以下时，报警器测停止报警。
按动测试健可模拟报警，报警灯亮起，同时蜂鸣器发出“嘀、嘀、嘀....”的报警声，若增加联排气扇功能，当报警器报警时，会启动排气扇，自动排除有毒气体，若加联机械手功能，当报警器报警时，已联接的机械手会自动关闭管道煤气阀，从而切断有毒气源。

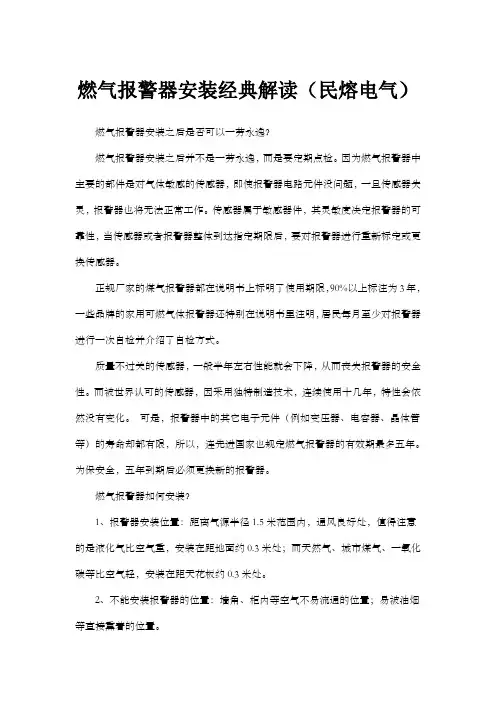

燃气报警器安装经典解读（民熔电气）燃气报警器安装之后是否可以一劳永逸？燃气报警器安装之后并不是一劳永逸，而是要定期点检。
因为燃气报警器中主要的部件是对气体敏感的传感器，即使报警器电路元件没问题，一旦传感器失灵，报警器也将无法正常工作。
传感器属于敏感器件，其灵敏度决定报警器的可靠性，当传感器或者报警器整体到达指定期限后，要对报警器进行重新标定或更换传感器。
正规厂家的煤气报警器都在说明书上标明了使用期限，90%以上标注为3年，一些品牌的家用可燃气体报警器还特别在说明书里注明，居民每月至少对报警器进行一次自检并介绍了自检方式。
质量不过关的传感器，一般半年左右性能就会下降，从而丧失报警器的安全性。
而被世界认可的传感器，因采用独特制造技术，连续使用十几年，特性会依然没有变化。
可是，报警器中的其它电子元件（例如变压器、电容器、晶体管等）的寿命却都有限，所以，连先进国家也规定燃气报警器的有效期最多五年。
为保安全，五年到期后必须更换新的报警器。
燃气报警器如何安装？1、报警器安装位置：距离气源半径1.5米范围内，通风良好处，值得注意的是液化气比空气重，安装在距地面约0.3米处；而天然气、城市煤气、一氧化碳等比空气轻，安装在距天花板约0.3米处。
2、不能安装报警器的位置：墙角、柜内等空气不易流通的位置；易被油烟等直接熏着的位置。
3、燃气报警器使用电压范围较宽，常见的是220V的民用电压产品，一般12V的电压比较少见，取电方式用的是电话线式接口，适宜对安全要求较高用户，安装在卧室，小巧实用！报警器安装的位置要经过一定科学的测量和定点，以确保检测范围的准确性和有效性，因此不建议各位市民私自安装或者是请没有相关资质的人员进行安装，以防报警器无法发挥功用。
燃气报警器的作用燃气报警器的核心是气体传感器，俗称“电子鼻＂。
这是一个独特的电阻，当＂闻＂到燃气时，传感器电阻随燃气浓度而变化。
燃气达到一定浓度、电阻达到一定水平时，报警器就会发出声光报警，并且可以与电磁切断阀联动，人不在家，报警器在报警时可自动关闭燃气阀门，防止燃气继续泄漏。

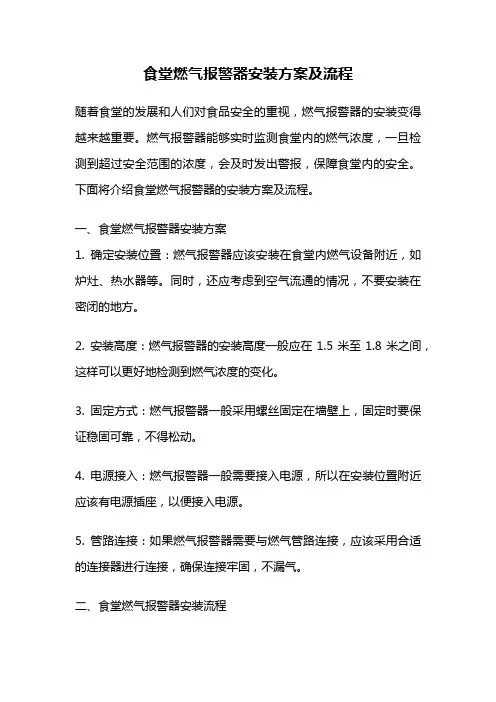

食堂燃气报警器安装方案及流程随着食堂的发展和人们对食品安全的重视，燃气报警器的安装变得越来越重要。
燃气报警器能够实时监测食堂内的燃气浓度，一旦检测到超过安全范围的浓度，会及时发出警报，保障食堂内的安全。
下面将介绍食堂燃气报警器的安装方案及流程。
一、食堂燃气报警器安装方案1. 确定安装位置：燃气报警器应该安装在食堂内燃气设备附近，如炉灶、热水器等。
同时，还应考虑到空气流通的情况，不要安装在密闭的地方。
2. 安装高度：燃气报警器的安装高度一般应在1.5米至1.8米之间，这样可以更好地检测到燃气浓度的变化。
3. 固定方式：燃气报警器一般采用螺丝固定在墙壁上，固定时要保证稳固可靠，不得松动。
4. 电源接入：燃气报警器一般需要接入电源，所以在安装位置附近应该有电源插座，以便接入电源。
5. 管路连接：如果燃气报警器需要与燃气管路连接，应该采用合适的连接器进行连接，确保连接牢固，不漏气。
二、食堂燃气报警器安装流程1. 确定安装位置：根据食堂的具体情况，确定燃气报警器的安装位置。
一般来说，燃气设备附近是最佳位置。
2. 安装支架：根据燃气报警器的固定方式，选择合适的支架，并使用螺丝将支架固定在墙壁上。
3. 安装燃气报警器：将燃气报警器安装在支架上，确保稳固可靠。
4. 连接电源：将燃气报警器的电源线接入附近的电源插座，确保电源连接正常。
5. 连接燃气管路（如果需要）：根据燃气报警器的要求，选择合适的连接器将燃气报警器与燃气管路连接起来，确保连接牢固，不漏气。
6. 调试测试：安装完成后，对燃气报警器进行调试测试，确保其正常工作。
可以采用一些模拟测试方法，如使用燃气灶具释放少量燃气，观察燃气报警器是否能够及时发出警报。
7. 使用说明：在安装好的燃气报警器旁边，应该贴上使用说明，告知使用人员如何正确使用和维护燃气报警器。
总结：食堂燃气报警器的安装方案及流程是确保食堂内燃气安全的重要环节。
通过合理的安装位置选择、稳固可靠的固定方式、正确的电源接入和管路连接等步骤，能够确保燃气报警器能够正常工作，及时发出警报。

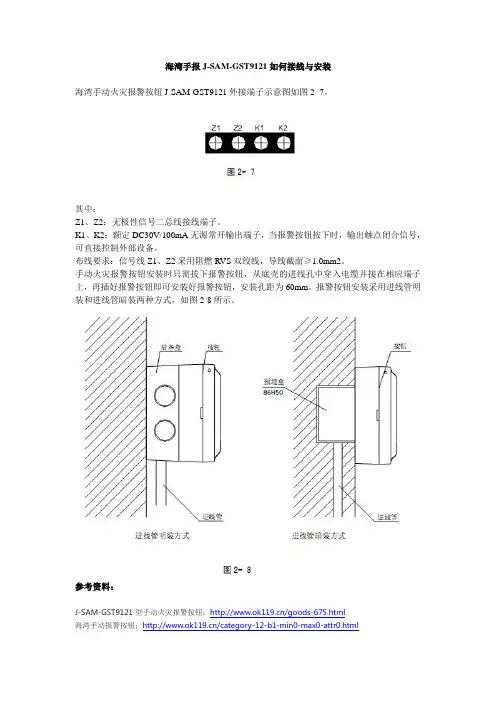

海湾手报J-SAM-GST9121如何接线与安装
海湾手动火灾报警按钮J-SAM-GST9121外接端子示意图如图2- 7。
其中：
Z1、Z2：无极性信号二总线接线端子。
K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
布线要求：信号线Z1、Z2采用阻燃RVS双绞线，导线截面≥1.0mm2。
手动火灾报警按钮安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。
报警按钮安装采用进线管明装和进线管暗装两种方式，如图2-8所示。
参考资料：
J-SAM-GST9121型手动火灾报警按钮：/goods-675.html
海湾手动报警按钮：/category-12-b1-min0-max0-attr0.html。

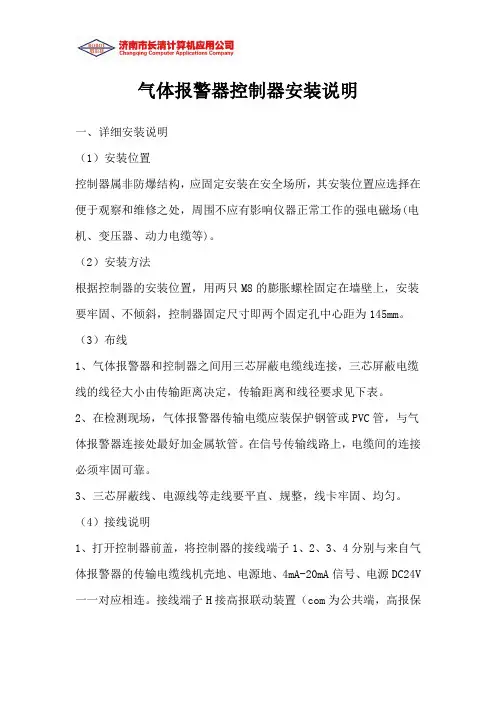

气体报警器控制器安装说明一、详细安装说明（1）安装位置控制器属非防爆结构，应固定安装在安全场所，其安装位置应选择在便于观察和维修之处，周围不应有影响仪器正常工作的强电磁场(电机、变压器、动力电缆等)。
（2）安装方法根据控制器的安装位置，用两只M8的膨胀螺栓固定在墙壁上，安装要牢固、不倾斜，控制器固定尺寸即两个固定孔中心距为145mm。
（3）布线1、气体报警器和控制器之间用三芯屏蔽电缆线连接，三芯屏蔽电缆线的线径大小由传输距离决定，传输距离和线径要求见下表。
2、在检测现场，气体报警器传输电缆应装保护钢管或PVC管，与气体报警器连接处最好加金属软管。
在信号传输线路上，电缆间的连接必须牢固可靠。
3、三芯屏蔽线、电源线等走线要平直、规整，线卡牢固、均匀。
（4）接线说明1、打开控制器前盖，将控制器的接线端子1、2、3、4分别与来自气体报警器的传输电缆线机壳地、电源地、4mA-20mA信号、电源DC24V 一一对应相连。
接线端子H接高报联动装置（com为公共端，高报保险盒加保险时，为AC220V输出，此时接220V端子和com端子；高报保险盒不加保险时，为接点输出，此时接J端子和com端子）；接线端子L接低报联动装置（com为公共端，低报保险盒加保险时，为AC220V输出，此时接220V端子和com端子；低报保险盒不加保险时，为接点输出，此时接J端子和com端子）；当用户要求标准输出时，接线端子OUT+、OUT- 分别接4mA-20mA输出正、负两端(具体参见可燃气体报警控制器接线图)。
2、当排风扇等负载设备满足小于等于1A/220V条件时，可直接与接点输出端子相连接。
当排风扇等负载设备大于1A/220V时，需要接点输出端子先与交流接触器相接，交流接触器再接负载设备。
二、外形尺寸和安装尺寸：型号外形尺寸 (mm)安装尺寸 (mm)RB-KYI-2350×130×8741RB-KYI-3350×182×8793RB-KYI-4350×232×87145RB-KYI-6350×338×87249RB-KYI-8350×442×87353以上资料由济南市长清计算机应用公司提供：。
燃气报警器安装规范标准
报警器的安装位置
距气源1.5m半径范围内，通风良好的地方:
(1)天然气、城市煤气、一氧化碳等。
比空气轻，安装在距天花板约0.3米的地方；
(2)液化气比空气重，安装在离地0.3m左右。
气体泄漏报警器通过气体传感器检测周围环境中的低浓度可燃气体，并通过采样电路将检测信号以模拟量或数字量传输给控制器或控制电路。
当可燃气体的浓度超过控制器或控制电路中设定的值时，控制器发出报警信号或通过执行器或执行电路执行关闭气阀等动作。
