板框式压滤机示意图及常见的21种故障处理方法如今，板框压滤机在污泥污水处理中的应用越来越多。
具体如下图：由于部分厂家采用不合格配件，或因为设备老化，或者由于操作不当，压滤机在使用过程中，可能会出现各种各样的问题而不能正常运行。
下面简单介绍一些常见的压滤机问题和遇到这种问题时的处理方法：压滤机故障1：压力不足处理办法：溢流阀损坏，维修或更换；油位不够，补充液压油；油泵损坏，更换油泵；阀块和接头处泄漏，拧紧或更换O型圈；油缸密封圈磨损，更换密封圈。
压滤机故障2：保压不佳处理办法：活塞密封圈磨损，更换密封圈；油路泄漏，检修油路；液控单向阀堵塞或磨损，清洗或更换；电磁球阀堵塞或磨损，清洗或更换。
压滤机故障3：滤板破裂处理办法：过滤时进料压力过高，调整进料压力；进料温度过高，换高温板或滤前冷却；进料速度过快，降低进料速度；滤板进料孔堵塞，清理进料孔；滤布破损，出料口堵塞，更换滤布，清理干净；煤饼不饱满，清理检查使煤饼饱满。
压滤机故障4：滤板向上抬起处理办法：安装基础不平整，重新修整地基；滤板下部除渣不净，清除干净。
压滤机故障5：滤液不清处理办法：滤布破损，更换滤布；滤布选择不当，重新试验，更换滤布；滤布开孔过大，更换滤布；滤布缝合处开线，重新缝合。
压滤机故障6：液压系统有噪声处理办法：吸入空气，打开放气阀放气；紧固件松动，紧固；液压油粘度过大，降低液压油粘度。
压滤机故障7：主梁弯曲处理办法：油缸端地基粗糙自由度不够，重新安装；滤板排列不平行，拉板不同步，重新排列滤板，调整拉板小车同步性；头板不正，压滤支撑架变形，调整找整。
压滤机故障8：小车不拉板处理办法：限位开关无信号，调整头板位置；小车不到位，调整小车位置；Y4、Y5不动作，更换Y4、Y5继电器。
压滤机故障9：滤布损坏处理办法：滤布上煤泥多，及时冲洗；一级旋流器跑粗，更换底流嘴。
压滤机故障10：合板超时报警处理办法：合板接近开关坏，更换接近开关；拉板电机及变频器或减速机及链条传动机构有压滤机故障，检查维修。

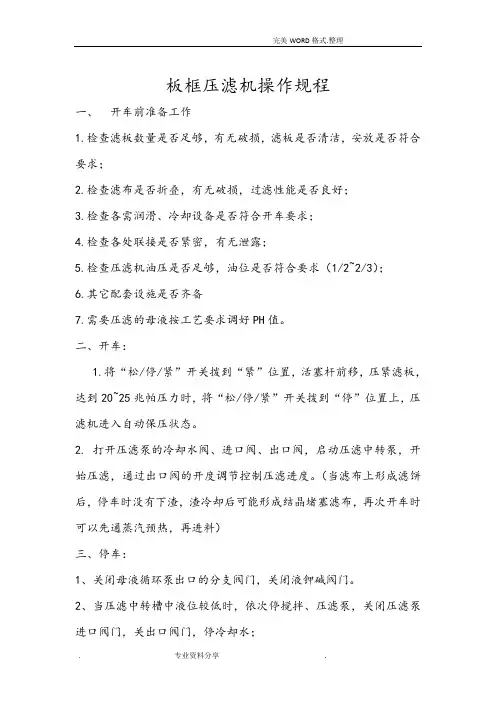

板框压滤机操作规程一、开车前准备工作1.检查滤板数量是否足够，有无破损，滤板是否清洁，安放是否符合要求；2.检查滤布是否折叠，有无破损，过滤性能是否良好；3.检查各需润滑、冷却设备是否符合开车要求；4.检查各处联接是否紧密，有无泄露；5.检查压滤机油压是否足够，油位是否符合要求（1/2~2/3）；6.其它配套设施是否齐备7.需要压滤的母液按工艺要求调好PH值。
二、开车：1.将“松/停/紧”开关拨到“紧”位置，活塞杆前移，压紧滤板，达到20~25兆帕压力时，将“松/停/紧”开关拨到“停”位置上，压滤机进入自动保压状态。
2. 打开压滤泵的冷却水阀、进口阀、出口阀，启动压滤中转泵，开始压滤，通过出口阀的开度调节控制压滤进度。
（当滤布上形成滤饼后，停车时没有下渣，渣冷却后可能形成结晶堵塞滤布，再次开车时可以先通蒸汽预热，再进料）三、停车：1、关闭母液循环泵出口的分支阀门，关闭液钾碱阀门。
2、当压滤中转槽中液位较低时，依次停搅拌、压滤泵，关闭压滤泵进口阀门，关出口阀门，停冷却水；3、正常压滤下，当压滤出液嘴出液很小时，放松滤板，人工御渣，清洗滤板，清除滤板密封面上残渣；4、对出浑液的滤板进行检查，滤布如有破损及时修复或更换；5、关闭电源，打扫场地卫生。
四、下渣：1.将“松/停/紧”开关拨到“松”位置，活塞回程，滤板松开。
活塞回退到位后，压紧板触及行程开关而自动停止，回程结束。
2.手动拉板卸饼：采用人工手动依次拉板卸饼。
3.拉板卸料以后，残留在滤布上的滤渣必须清理干净，滤布应重新整理平整，开始下一工作循环。
当滤布的截留能力衰退时，则需对滤布进行清洗或更换。
五、注意事项：1、在压紧滤板前，务必将滤板排列整齐，且靠近止推板端，平行于止推板放置，避免因滤板放置不正而引起主梁弯曲变形；2、压滤机在压紧后，通入料浆开始工作，进料压力必须控制在出厂铭牌上标定的最大过滤压力（表压）以下，否则将会影响机器的正常使用；3、过滤开始时，进料阀应缓慢开启，起初滤液往往较为浑浊，然后转清，属正常现象；4、由于滤布纤维的毛细作用，过滤时，滤板密封面之间有清液渗漏属正常现象；5、在冲洗滤布和滤板时，注意不要让水溅到油箱的电源上；6、搬运、更换滤板时，用力要适当，防止碰撞损坏，严禁摔打、撞击，以免使滤板/框破裂。
隔膜空压机维护检修规程一、总则本规程适用于隔膜式空压机的维护。
1、本设备的主要用途本设备主要用于压缩和输送氮气。
2、本设备的主要结构与原理隔膜式压缩机属于金属膜片式压缩机。
油压缸头容纳油路油，气体缸头容纳压缩气体，膜片组件将油路油和压缩气体分离开来，膜片组件由三片组成。
气体侧膜片、中间膜片及油侧膜片，材料均为抗腐蚀性的不锈钢，它们通过气板和油板利用夹紧螺栓将它们紧密联结。
在油压缸头和膜片组件之间设置有穿孔板,穿孔板的作用就是起到支撑和限制膜片的作用,同时使得压缩机油穿过穿孔板推动膜片组件对气功进行吸入、压缩，膜片的运动由油路缸中的液体驱动，如图1所示。
膜片压缩机的工作过程包括气体侧膜片压缩气体和油缸侧活塞压缩油路油两个过程。
二、压缩机油路系统工作过程油路系统由主油泵、补偿油泵、辅助油泵、油路活塞、油压限制器、油过滤器、油冷却器及所属管线等部分组成，如图2所示。
图2压缩机油路系统在压缩机开车前，首先对油缸注油，具体过程如下：打开压力限制器旁路阀及上油阀，启动辅助油泵，转动皮带轮，使活塞位于内止点，通过曲轴箱上面的观察孔确认有一清晰的油流入，关闭上油阀及压力限制器旁路阀，注油完毕。
注油是使压缩机能够正常工作的主要组成部分，油缸内存有气体或不能注入油都将会使压缩机工作效率大大降低。
注油一般发生在压缩机试车前，正常工作后不再注油。
在手动启动压缩机时，辅助油泵先启动，待油压建立后压缩机启动，压缩机启动12秒后主油泵工作，辅助油泵自停。
主油泵通过安装在压缩机曲轴头的齿轮传动。
三、主要部件描述A．气缸：包含上盘、膜片、油盘和筒体等。
膜片固定在缸盖和油盘之间。
缸盖和油盘各自在连接面上有一个被挖空的凹面。
在缸盖凹面和膜片之间就形成了气缸。
进口阀和出口阀都装在上盘上。
其中，出口阀装在上盘的中部。
在油盘上均匀分布的小油孔通过油压使得油从油缸输送到膜片。
筒体和缸盖是由36个M20的螺栓连接。
B．调压阀：主要由阀座、阀、阀体、调节螺栓和弹簧紧固而成。
板框式压滤机安全规程板框式压滤机是一种用于固液分离的设备，它在化工、环保、煤炭等行业中应用广泛。
为了保证使用板框式压滤机的安全性，以下是板框式压滤机的安全规程：一、使用前的准备工作：1. 使用板框式压滤机前，必须对设备进行全面检查，确保设备各部位（机械、电器、液压等）完好无损，无漏油、漏电等现象。
2. 清理和消毒设备，确保设备内部无杂质、残留物等。
二、操作规范：1. 操作人员必须穿戴好安全防护用品，包括安全帽、防护眼镜、耳塞或耳罩、防护鞋等。
2. 禁止穿戴松散的衣物、长发必须束起，以防被夹住或被卷入设备中。
3. 操作人员必须经过专业培训，熟悉板框式压滤机的结构和操作规程，并能熟练操作控制系统。
4. 在操作之前，必须确保各阀门的状态正确，否则会对设备造成严重损坏。
5. 禁止在操作板框式压滤机时，进行其他与操作无关的活动，如看书、听音乐等。
6. 操作人员禁止用手触摸旋转部件，如带料器、滤板等，应使用工具。
三、设备维护：1. 每天开机前，必须对设备进行全面检查，液压油温、油位、滤板振动器、电器设备等都必须检查是否正常。
2. 定期清理设备的各个部位，如滤板和滤框上的残留物、漏水管道的结垢等。
3. 定期检查和更换液压油和滤芯，保证设备的正常运行。
4. 定期对设备进行润滑，润滑点包括液压缸、轴承、导轨等。
四、事故处理：1. 在使用板框式压滤机过程中，如发生滤布破裂、滤板松动或其他突发状况，应立即停机，并切断电源。
2. 在设备停机后，操作人员要及时排除故障，并采取相应的措施，以防事故扩大。
3. 若发生严重事故，要及时报警，并向相关部门进行报告。
五、设备存放：1. 设备停机后，应将设备清洗干净，并进行必要的维护，以防止设备生锈和损坏。
2. 设备存放时，要选择干燥通风的地方，避免阳光直射和潮湿环境。
通过遵守以上的安全规程，可以保证对板框式压滤机的安全操作和维护，减少事故的发生，有效提高设备的使用寿命，并保证工作人员的人身安全。
