关于隔离开关相关参数

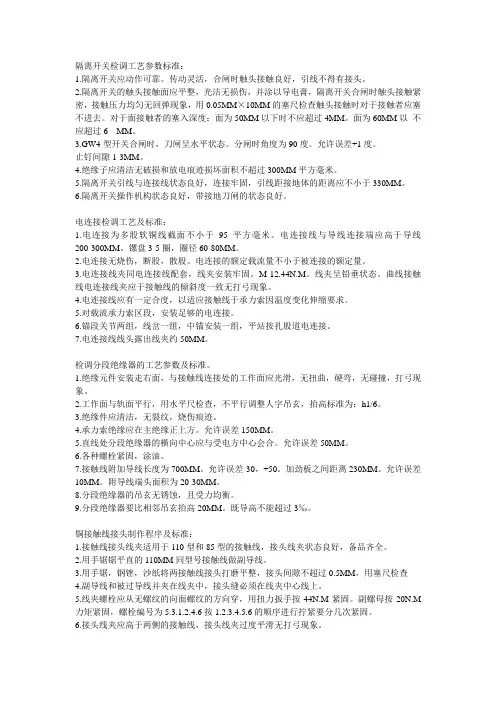

隔离开关检调工艺参数标准：1.隔离开关应动作可靠。

传动灵活，合闸时触头接触良好，引线不得有接头。

2.隔离开关的触头接触面应平整，光洁无损伤，并涂以导电膏，隔离开关合闸时触头接触紧密，接触压力均匀无回弹现象，用0.05MM×10MM的塞尺检查触头接触时对于接触者应塞不进去。

对于面接触者的塞入深度：面为50MM以下时不应超过4MM。

面为60MM以不应超过6 MM。

3.GW4型开关合闸时，刀闸呈水平状态。

分闸时角度为90度。

允许误差+1度。

止钉间隙1-3MM。

4.绝缘子应清洁无破损和放电痕迹损坏面积不超过300MM平方毫米。

5.隔离开关引线与连接线状态良好，连接牢固，引线距接地体的距离应不小于330MM。

6.隔离开关操作机构状态良好，带接地刀闸的状态良好。

电连接检调工艺及标准：1.电连接为多股软铜线截面不小于95平方毫米。

电连接线与导线连接端应高于导线200-300MM。

镙盘3-5圈，圈径60-80MM。

2.电连接无烧伤，断股，散股。

电连接的额定载流量不小于被连接的额定量。

3.电连接线夹同电连接线配套，线夹安装牢固。

M-12.44N.M。

线夹呈铅垂状态。

曲线接触线电连接线夹应于接触线的倾斜度一致无打弓现象。

4.电连接线应有一定合度，以适应接触线于承力索因温度变化伸缩要求。

5.对载流承力索区段，安装足够的电连接。

6.锚段关节两组，线岔一组，中锚安装一组，平站按扎股道电连接。

7.电连接线线头露出线夹约50MM。

检调分段绝缘器的工艺参数及标准。

1.绝缘元件安装走右面，与接触线连接处的工作面应光滑，无扭曲，硬弯，无碰撞，打弓现象。

2.工作面与轨面平行，用水平尺检查，不平行调整人字吊玄，抬高标准为：h1/6。

3.绝缘件应清洁，无裂纹，烧伤痕迹。

4.承力索绝缘应在主绝缘正上方。

允许误差150MM。

5.直线处分段绝缘器的横向中心应与受电方中心会合。

允许误差50MM。

6.各种螺栓紧固，涂油。

7.接触线附加导线长度为700MM。

参数说明
产品型号 额定电压 KV 额定电流 A 额定峰值耐 受电流 KA 额定短时耐 受电流 KA 1min工频耐 压 KV 雷电冲击耐 压 KV 爬电距离 mm GW8-35G 40.5 400 15.5 4.2/10S 80 185 625,875 GW8-60G 72.5 400 15.5 4.2/10S 140 325 1100,1600 GW8-110G 126 400 15.5 4.2/10S 185 450 1870,2750 GW13-35 40.5 630 55 16/4S 80 185 625 875 1225 500 125 CJ6.CS17 GW13-63 72.5 630 55 16/4S 140 325 1100 1600 2205 500 146 CJ6.CS17 GW13-110 126 630 65/63 16/4S 25/3S 185 450 1875 2750 3150 750 190
GN10（T）型隔离开关技术指标
13
查询人员：张碧然、黄慧玲、杨林江、 杨旭、腾照顺 整理文档:张碧然、黄慧玲、杨林江、 杨旭、腾照顺 总负责：张碧然
出处：太平洋门户网—86—
GW13隔离开关 RNGL1 系列隔离开关熔断器 GN10（T）型系列户内高压隔离开关
2
隔离开关的参数说明
3
GW13隔离开关
4
●产品概述 GW13系列中性点隔离开关,是交流频率为50Hz的户外高压电 器设备，有40.5kV、72.5 kV、126kV三个电压等级，供在无载的情 况下，分、合变压器中性点联线之用。 ●结构简述 隔离开关由底座、支柱绝缘子、导电回路、接线板等部分 组成。在轴承座内增加了与外部注油嘴相连的铸铁油道，可以实现 不分解产品而直接在外部注油，大大减少了工作量；改进了上下防 尘罩可以避免注入的润滑油风干，轴承座及支座内均增加了密封胶 圈，有效地防止了润滑油的流失；瓷柱上、下水泥胶装处涂上了防 水快固胶，可防止由于裂纹进水结冰而冻裂；导流系统中在触指末 端增加了导电片，实现导电过渡，使得接触电阻大大减小，导电可 靠性明显提高。 以上改进可减少现场维护的工作量，提高产品的性能，延 长使用寿命。 本产品可配用CS17型手动机构、CJ6型电动机构。 5

产品类目：电气>>开关类>>隔离开关>>高压隔离开关>>名称：10kV户外高压隔离开关价格：元规格：色彩：放入购买清单放入预采购清单生产厂商..........................................................................................简介..........................................................................................广泛适用于额定电压10kV、频率50HZ的单相户外装置，用在有电压而无负载时分、合电路。

促销信息..........................................................................................详细信息..........................................................................................一、产品概述HGW9-10型复合绝缘户外高压隔离开关广泛适用于额定电压10kV、频率50HZ的单相户外装置，用在有电压而无负载时分、合电路。

本系列隔离开关采用了各种最新技术及最新工艺，性能可靠，维护方便，具有瓷绝缘开关产品所不能比拟的的优越性，是配电线路尤其是重污秽线路的首选产品：1.绝缘外套采用最先进配方的硅橡胶材料生产，具有优异的电气性能。

2.产品复合绝缘结构设计科学合理，较好解决了瓷外套防污能力差、易开裂的问题。

选用优质的环氧树脂玻璃棒作内支架材料，抗拉强度高达3.5kN以上。

3.绝缘支柱采用一次成型工艺，工艺先进，性能可靠。

闸刀采用槽型结构，增大了散热面积，提高了闸刀的机械强度，动热稳定性大大提高。

630
550+100
14 开断母线转移电流的能力 a. 恢复电压 (V)
100
100
b. 开断电流 (A)
500
0.8Ie
c. 开断次数 15 开断电容电流 (A)
100
100
5
5
16 开断小电感电流 (A)
2
2
17 最大耐受污秽度 (附盐密度 ESDD) 三 其它特性参数
III 级 III 级
1 无线电干扰电压 (RIV) (μ V)
b. 接地刀闸
二 额定参数
1 额定电压 (kV) 2 最高电压 (kV) 3 额定频率 (Hz) 4 额定电流 (A) 5 额定热稳定电流 (有效值) (kA) 6 额定热稳定电流持续时间 (s) 7 额定动稳定电流 (峰值) (kA) 8 接地刀闸额定热稳定电流 (有效值) (kA) 9 接地刀闸额定热稳定电流持续时间 (s) 10 接地刀闸额定动稳定电流 (峰值) (kA) 11 分、合闸时间 12 分、合闸平均速度 13 额定绝缘水平
a. 额定工频 1min 耐受电压 (有效值) 对地 (kV) 断口 (kV)
b. 额定雷电冲击耐受电压 (峰值)
要求值
卖方提供值
GW4A-126
双侧带接地刀闸 6 组
√
单侧带接地刀闸
6组
不接地刀闸 4 组
三相联动 电动
三相联动 手动
CJ2 电动
CS14G 三相联动 手动 平板式
常开 10 付 常闭 10 付 常开 8 付 常闭 8 付
900 1200
e. 叠装件数量
1
7 传动绝缘子 (额定电压：126kV)
126
a. 抗弯破坏强度 (N)
