超声波流量计原理与应用

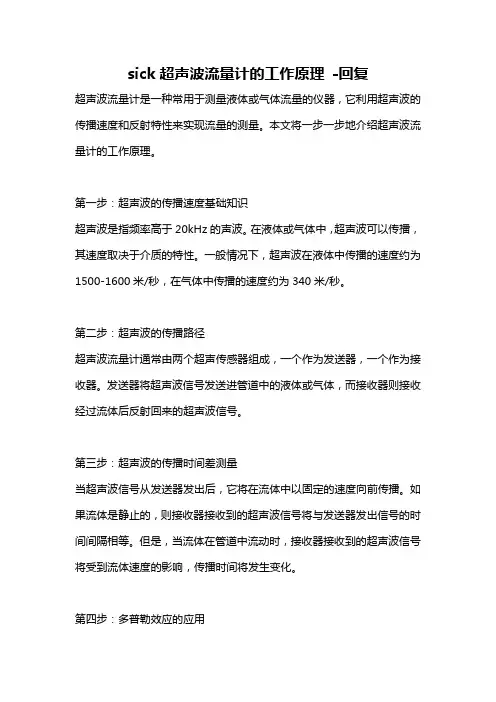

sick超声波流量计的工作原理-回复超声波流量计是一种常用于测量液体或气体流量的仪器，它利用超声波的传播速度和反射特性来实现流量的测量。

本文将一步一步地介绍超声波流量计的工作原理。

第一步：超声波的传播速度基础知识超声波是指频率高于20kHz的声波。

在液体或气体中，超声波可以传播，其速度取决于介质的特性。

一般情况下，超声波在液体中传播的速度约为1500-1600米/秒，在气体中传播的速度约为340米/秒。

第二步：超声波的传播路径超声波流量计通常由两个超声传感器组成，一个作为发送器，一个作为接收器。

发送器将超声波信号发送进管道中的液体或气体，而接收器则接收经过流体后反射回来的超声波信号。

第三步：超声波的传播时间差测量当超声波信号从发送器发出后，它将在流体中以固定的速度向前传播。

如果流体是静止的，则接收器接收到的超声波信号将与发送器发出信号的时间间隔相等。

但是，当流体在管道中流动时，接收器接收到的超声波信号将受到流体速度的影响，传播时间将发生变化。

第四步：多普勒效应的应用为了测量流体的流速，超声流量计利用了多普勒效应。

多普勒效应是当发射源（发送器）和接收源（接收器）相对运动时，频率发生变化的现象。

当超声波信号和流体一同运动时，由于多普勒效应，接收器接收到的超声波信号频率将比发送器发出的信号频率高（对于远离接收器运动的流体而言）。

而对于接近接收器运动的流体，则接收到的超声波信号频率将比发送器发出的信号频率低。

第五步：基于多普勒频移的流速计算通过测量超声波信号的频率变化，可以确定流体的速度。

具体而言，超声流量计通过测量接收器接收到的反射超声波信号的频率相对于发送器发出信号的频率的变化量，来计算流体的速度。

第六步：流量计算通过测量流体速度，结合管道横截面的面积，可以计算出流体的流量。

一般来说，流体流速在管道中的分布是不均匀的，为了获得更准确的流量测量结果，通常使用多径传感器阵列进行流速测量，然后将这些测量结果进行加权平均。

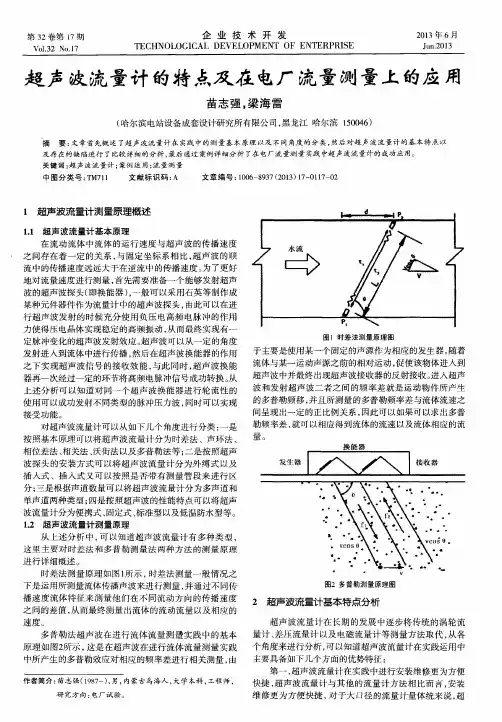

时差法超声波流量计原理一、引言时差法超声波流量计是一种常用的非接触式流量计，它利用超声波的传播速度和反射原理来测量流体的流速和体积流量。

该技术在石油、化工、冶金、电力等行业中得到广泛应用，本文将详细介绍时差法超声波流量计的原理。

二、超声波传播原理超声波是指频率大于20kHz的高频声波，其传播方式与普通声音不同。

普通声音是通过空气分子振动相互传递的，而超声波则是通过物质内部介质中分子振动相互传递。

当超声波遇到介质边界时，会发生反射和折射现象。

三、时差法原理1.单向测量在单向测量中，发射器向下游方向发射超声波信号，经过液体后被接收器接收到。

此时液体处于静止状态，信号从发射到接收所需时间为T1。

当液体开始流动时，信号在液体中传播所需时间变为T2。

由于液体的流速可以通过T1和T2之间的时间差来计算出来，因此时差法超声波流量计可以用来测量单向流动的液体的流速和体积流量。

2.双向测量在双向测量中，发射器和接收器分别位于管道两端，发射器向上游方向发射超声波信号，经过液体后被接收器接收到。

同时，发射器也会向下游方向发射超声波信号，经过液体后被另一个接收器接收到。

此时液体处于静止状态，信号从发射到接收所需时间为T1。

当液体开始流动时，由于上下游方向的超声波传播速度不同，信号在液体中传播所需时间变为T2和T3。

由于T2和T3之间的时间差可以用来计算出液体的平均流速和体积流量。

四、应用场景1.石油行业：时差法超声波流量计可以用来测量石油、天然气等介质的流速和体积流量。

2.化工行业：时差法超声波流量计可以用来测量各种化工介质的流速和体积流量。

3.冶金行业：时差法超声波流量计可以用来测量冶金行业中的各种液态金属的流速和体积流量。

4.电力行业：时差法超声波流量计可以用来测量各种液态介质在电力输送管道中的流速和体积流量。

五、总结时差法超声波流量计是一种常用的非接触式流量计，它利用超声波的传播速度和反射原理来测量液体的流速和体积流量。

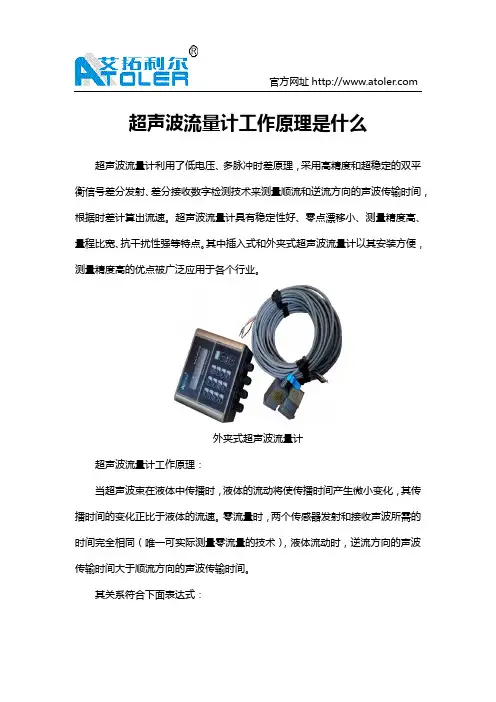

官方网址 超声波流量计工作原理是什么超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。

超声波流量计具有稳定性好、零点漂移小、测量精度高、量程比宽、抗干扰性强等特点。

其中插入式和外夹式超声波流量计以其安装方便，测量精度高的优点被广泛应用于各个行业。

外夹式超声波流量计
超声波流量计工作原理：
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。

零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

其关系符合下面表达式：
官方网址
其中：
V 介质流速
θ 为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D 为管道内径
Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间
ΔT=Tup –Tdown
通过上式计算出流速V，再通过我们输入到变送器上的管道数据D计算出流量。

流量公式为：
Q=πV
Q 瞬时流量
π圆周率
D 管道内径
V 流速
官方网址
艾拓利尔仪表专注自动化仪表及自控系统12年，我们拥有专业的技术人员，可为您提供各种完善的自动化解决方案。

解决用户遇到的问题使我们一直以来努力的目标，并且我们将付诸更大努力不断推陈出新，藉由与用户的紧密合作，共同开创更智能、更环保、更美好的未来。

超声波流量计的安装方法一、超声波流量计简介超声波流量计是一种通过超声波技术实现流量测量的仪器，其工作原理是利用超声波在介质中传播的速度与流速之间的关系，通过测量超声波传播时间来计算出流速和流量。

该仪器具有精度高、可靠性强、无压力损失等优点，广泛应用于各种工业领域中。

二、安装前准备工作1.确认测量点：在安装前需要确认好需要测量的点位，根据实际情况选择合适的位置进行安装。

2.检查设备：检查设备是否完好无损，同时检查相关配件是否齐全。

3.清洁管道：在安装前需要对管道进行清洗，以保证其内部干净无杂质。

4.确定安装方式：根据现场情况和需求确定合适的安装方式，可以选择侧装、直插式或者法兰式等不同方式。

三、安装步骤1.选择合适的位置：根据实际情况选择合适的位置进行安装，并且要保证该位置能够方便地进行维护和检修。

2.固定支架：将支架固定在安装位置上，保证其稳定牢固。

3.安装传感器：根据选择的安装方式，将传感器插入管道中或者通过法兰固定在管道上。

4.连接电缆：将传感器与控制仪器之间的电缆连接好，注意电缆要防水防潮。

5.校准仪器：在安装完成后需要进行仪器的校准，以保证其准确性和稳定性。

四、注意事项1.避免受外界影响：在选择安装位置时需要避免受到外界干扰，如强磁场、高温、强振动等。

2.保持清洁：为了保证测量精度和稳定性，需要经常对管道进行清洗，并且要避免在管道内部存在杂质和污垢。

3.维护保养：对于超声波流量计需要进行定期的维护和保养，如更换电池、清洁传感器等操作。

4.正确使用：使用过程中要按照说明书进行操作，并且要注意防止超声波流量计受到物理损坏。

五、总结超声波流量计作为一种高精度、可靠性强的测量仪器，被广泛应用于各种工业领域中。

在安装过程中需要注意选择合适的位置和安装方式，并且要进行仪器的校准和维护保养。

只有这样才能保证超声波流量计的正常使用和测量精度。

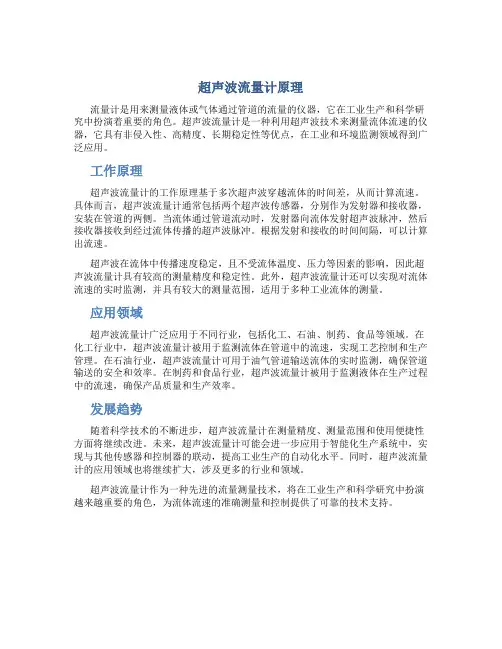

超声波流量计原理流量计是用来测量液体或气体通过管道的流量的仪器，它在工业生产和科学研究中扮演着重要的角色。

超声波流量计是一种利用超声波技术来测量流体流速的仪器，它具有非侵入性、高精度、长期稳定性等优点，在工业和环境监测领域得到广泛应用。

工作原理超声波流量计的工作原理基于多次超声波穿越流体的时间差，从而计算流速。

具体而言，超声波流量计通常包括两个超声波传感器，分别作为发射器和接收器，安装在管道的两侧。

当流体通过管道流动时，发射器向流体发射超声波脉冲，然后接收器接收到经过流体传播的超声波脉冲。

根据发射和接收的时间间隔，可以计算出流速。

超声波在流体中传播速度稳定，且不受流体温度、压力等因素的影响，因此超声波流量计具有较高的测量精度和稳定性。

此外，超声波流量计还可以实现对流体流速的实时监测，并具有较大的测量范围，适用于多种工业流体的测量。

应用领域超声波流量计广泛应用于不同行业，包括化工、石油、制药、食品等领域。

在化工行业中，超声波流量计被用于监测流体在管道中的流速，实现工艺控制和生产管理。

在石油行业，超声波流量计可用于油气管道输送流体的实时监测，确保管道输送的安全和效率。

在制药和食品行业，超声波流量计被用于监测液体在生产过程中的流速，确保产品质量和生产效率。

发展趋势随着科学技术的不断进步，超声波流量计在测量精度、测量范围和使用便捷性方面将继续改进。

未来，超声波流量计可能会进一步应用于智能化生产系统中，实现与其他传感器和控制器的联动，提高工业生产的自动化水平。

同时，超声波流量计的应用领域也将继续扩大，涉及更多的行业和领域。

超声波流量计作为一种先进的流量测量技术，将在工业生产和科学研究中扮演越来越重要的角色，为流体流速的准确测量和控制提供了可靠的技术支持。

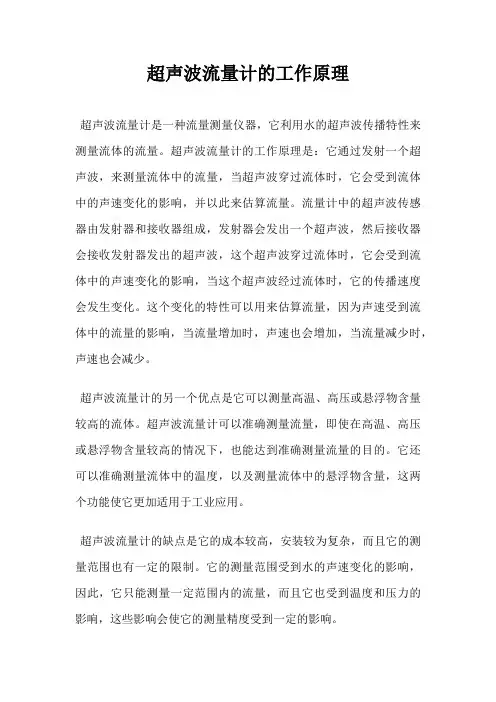

超声波流量计的工作原理
超声波流量计是一种流量测量仪器，它利用水的超声波传播特性来测量流体的流量。

超声波流量计的工作原理是：它通过发射一个超声波，来测量流体中的流量，当超声波穿过流体时，它会受到流体中的声速变化的影响，并以此来估算流量。

流量计中的超声波传感器由发射器和接收器组成，发射器会发出一个超声波，然后接收器会接收发射器发出的超声波，这个超声波穿过流体时，它会受到流体中的声速变化的影响，当这个超声波经过流体时，它的传播速度会发生变化。

这个变化的特性可以用来估算流量，因为声速受到流体中的流量的影响，当流量增加时，声速也会增加，当流量减少时，声速也会减少。

超声波流量计的另一个优点是它可以测量高温、高压或悬浮物含量较高的流体。

超声波流量计可以准确测量流量，即使在高温、高压或悬浮物含量较高的情况下，也能达到准确测量流量的目的。

它还可以准确测量流体中的温度，以及测量流体中的悬浮物含量，这两个功能使它更加适用于工业应用。

超声波流量计的缺点是它的成本较高，安装较为复杂，而且它的测量范围也有一定的限制。

它的测量范围受到水的声速变化的影响，因此，它只能测量一定范围内的流量，而且它也受到温度和压力的影响，这些影响会使它的测量精度受到一定的影响。

总之，超声波流量计是一种流量测量仪器，它可以准确测量流量，即使在高温、高压或悬浮物含量较高的情况下也能达到准确测量流量的目的，但是它的成本较高，安装较为复杂，而且它的测量范围也有一定的限制。

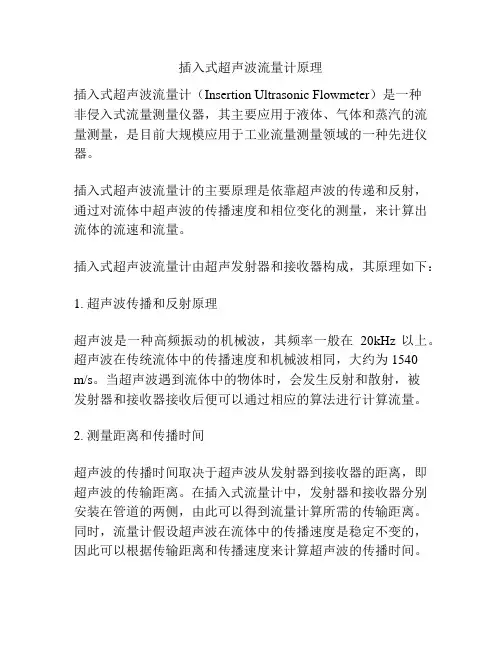

插入式超声波流量计原理插入式超声波流量计（Insertion Ultrasonic Flowmeter）是一种非侵入式流量测量仪器，其主要应用于液体、气体和蒸汽的流量测量，是目前大规模应用于工业流量测量领域的一种先进仪器。

插入式超声波流量计的主要原理是依靠超声波的传递和反射，通过对流体中超声波的传播速度和相位变化的测量，来计算出流体的流速和流量。

插入式超声波流量计由超声发射器和接收器构成，其原理如下：1. 超声波传播和反射原理超声波是一种高频振动的机械波，其频率一般在20kHz以上。

超声波在传统流体中的传播速度和机械波相同，大约为1540m/s。

当超声波遇到流体中的物体时，会发生反射和散射，被发射器和接收器接收后便可以通过相应的算法进行计算流量。

2. 测量距离和传播时间超声波的传播时间取决于超声波从发射器到接收器的距离，即超声波的传输距离。

在插入式流量计中，发射器和接收器分别安装在管道的两侧，由此可以得到流量计算所需的传输距离。

同时，流量计假设超声波在流体中的传播速度是稳定不变的，因此可以根据传输距离和传播速度来计算超声波的传播时间。

3. 测量流速和流量流量计通过测量超声波传达时间和传播距离来确定流速。

主要根据多普勒效应测量流速。

当超声波经过两个物体间的流体时，会与流体发生相互作用，导致超声波的频率改变。

这种频率变化称为多普勒移位，根据多普勒移位和超声波传输时间计算出流速。

根据流速和管道截面积的乘积，可以计算出流量。

当传感器测量距离正在发生变动时，多普勒频移值会发生改变，该变化反映了流速的变化，并且通过测量和分析多普勒频移值可以得出流速的精确值。

插入式超声波流量计常常会用到声纳技术，利用超声波传感器中的晶体产生声波，并且监听被反弹回来的声波。

根据测量声波回归时间进行流速计算。

总之，插入式超声波流量计的测量原理并不复杂，主要通过应用多波超声传播、多普勒频移、反射散射以及计算机算法等技术，来实现对流体流量的非侵入式测量。

气体超声波流量计原理简介气体超声波流量计是一种采用超声波测量气体流量的仪器，与传统的差压式、涡轮式、质量式等流量计相比，具有不易堵塞、低压损失、高准确度等优点，在工业生产和科学研究中得到广泛应用。

原理气体超声波流量计的原理是利用超声波在流体中传播的速度受流速影响的特性，通过测量超声波在流体中传播的时间以及传播距离来计算气体的流量。

其基本组成部分包括超声波传感器、信号处理电路、计算机控制系统等。

•超声波传感器：超声波传感器通常由一对发射和接收器件组成，发射器向流体中发射相干性高的超声波信号，接收器接收信号后将其转化为电信号送入信号处理电路。

•信号处理电路：信号处理电路对接收到的超声波信号进行放大、滤波、信号波形提取、时间测量等处理，以获得准确的流量测量结果。

•计算机控制系统：计算机控制系统对处理后的信号进行计算、记录和显示，通过与其他生产控制设备联网，掌握实时生产情况。

主要特点气体超声波流量计具有以下几个主要特点：1.不易堵塞：气体超声波流量计的传感器中没有动态部件，不容易在测量气体中出现堵塞现象，适用于流体中悬浮物质颗粒浓度较高的情况。

2.低压损失：气体超声波流量计流量测量的原理是利用超声波在流体中传播的特性，不需要在测量点安装节流装置，避免了传统测量方法不能忽视的节流损失问题，减少了能源消耗。

3.高准确度：气体超声波流量计测量结果几乎不受工艺管道直径、弯头、阀门、流体组成等因素的影响，具有很高的测量精度和重复性。

4.安装简便：气体超声波流量计紧凑、轻便、安装简便，不受安装方向限制，可以在水平或垂直管道中进行安装。

应用领域气体超声波流量计适用于气体流量测量领域，主要应用于石油化工、冶金、电力、燃气、环保、化学、水处理等领域，可以用于测量各种气体的流量，如空气、氧气、氮气、天然气、煤气等。

同时，气体超声波流量计还可以应用于生物医学、气体分离、流速监测等领域，为相关领域的研究提供重要数据支持。

结论气体超声波流量计是一种先进的流量测量仪器，具有不易堵塞、低压损失、高准确度等优点，适用于工业生产中各种气体的流量测量。

超声波流量计是一种常见的流量计量设备，广泛应用于工业自动化控制系统中的流体流量监测和测量。

其工作原理是利用超声波的传播速度与流体流速之间的关系来测量流量。

超声波流量计主要由传感器、信号处理器和显示器等部分组成。

传感器是核心部件，通过发射和接收超声波信号来测量流体的流速。

一般情况下，传感器安装在管道的壁面上，其内部包含一个或多个超声波传感器和一个温度传感器。

在测量过程中，超声波流量计发射超声波信号，并由流体传播回传感器。

超声波在流体中的传播速度与流体的速度有关，根据声速与流速之间的关系，可以通过测量超声波的传播速度来推算流体的流速。

超声波的传播速度受到多种因素的影响，其中包括流体的温度、密度和压力等。

因此，在测量过程中需要考虑这些因素对超声波传播速度的影响，并进行修正以提高测量的准确性。

信号处理器是超声波流量计的关键部分，其主要功能是对传感器采集到的超声波信号进行处理和分析。

例如，它可以计算超声波的传播时间、频率和幅度等参数，并根据这些参数计算出流体的流速和流量。

显示器是超声波流量计的输出部分，用于显示测量结果。

一般情况下，显示器可以显示流体的流速、流量和累积流量等参数，同时还可以显示其他相关信息，如温度、压力等。

除了基本的测量功能，超声波流量计还具有其他一些特点，例如无动态压力损失、无直接接触等优点。

这使它在许多工业领域具有广泛的应用，如石油化工、电力、水处理等。

在使用超声波流量计时，需要注意一些操作细节。

首先，要确保传感器正确安装在管道上，并保持良好的接触。

其次，要考虑流体的物性参数，并对测量结果进行修正。

最后，要定期对超声波流量计进行校准和维护，以确保测量的准确性和可靠性。

总而言之，超声波流量计是一种利用超声波传播速度与流体流速之间的关系来测量流量的设备。

它具有精度高、测量范围广、反应时间快等特点，并在工业自动化控制系统中发挥重要作用。

在应用中，我们需要合理选择、正确安装和维护超声波流量计，以确保测量结果的准确性和可靠性。

超声波流量计原理
超声波流量计原理
1. 基本原理
超声波流量计（Ultrasonic Flowmeter）是一种无接触，无损伤的流量测量仪表。

它是利用超声波的特性，通过在流体流程中发射和接收超声波，来测量流体的流速和流量。

它可以探测流体的声速，速度和体积，从而测量流量。

2. 工作原理
超声波流量计将发射器和接收器安装在管路上。

发射器向管道发射超
声波，在管道内传播时，被流体内的微粒吸收，因而发生衰减，当超
声波到达接收器时，只有剩余信号被接收器检测，经过相关运算，将
获得流速和流量的数据。

3. 优点
（1）操作简单，易于安装、维护；
（2）无接触测量，不会损伤流体，可长期使用；
（3）可以远程操作，便于远程监控；
（4）可进行动态测量，包括瞬时流量和累计流量；
（5）抗干扰能力强，对流速测量误差低。

4. 特点
（1）测量范围广：可以测量细微流量；
（2）数据可调：可以根据流量变化进行实时调节；
（3）灵敏度高：可以检测微小流动；
（4）低成本：无接触测量，易于安装且使用成本低。

5. 应用
超声波流量计可以用于量测液体、蒸汽、气体、热对流等多种流体，应用于各种工况，如蒸汽流量测量、油品流量测量、卷烟干燥机流量测量等。
