实验金属箔式应变片数据处理

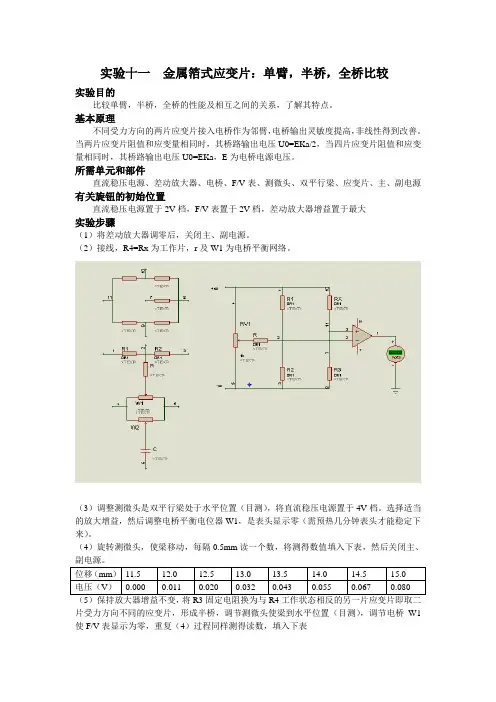

实验十一金属箔式应变片：单臂，半桥，全桥比较实验目的比较单臂，半桥，全桥的性能及相互之间的关系，了解其特点。

基本原理不同受力方向的两片应变片接入电桥作为邻臂，电桥输出灵敏度提高，非线性得到改善。

当两片应变片阻值和应变量相同时，其桥路输出电压U0=EKa/2，当四片应变片阻值和应变量相同时，其桥路输出电压U0=EKa，E为电桥电源电压。

所需单元和部件直流稳压电源、差动放大器、电桥、F/V表、测微头、双平行梁、应变片、主、副电源有关旋钮的初始位置直流稳压电源置于2V档，F/V表置于2V档，差动放大器增益置于最大实验步骤（1）将差动放大器调零后，关闭主、副电源。

（2）接线，R4=Rx为工作片，r及W1为电桥平衡网络。

（3）调整测微头是双平行梁处于水平位置（目测），将直流稳压电源置于4V档。

选择适当的放大增益，然后调整电桥平衡电位器W1，是表头显示零（需预热几分钟表头才能稳定下来）。

（4）旋转测微头，使梁移动，每隔0.5mm读一个数，将测得数值填入下表，然后关闭主、副电源。

位移（mm）11.5 12.0 12.5 13.0 13.5 14.0 14.5 15.0电压（V）0.000 0.011 0.020 0.032 0.043 0.055 0.067 0.080 （5）保持放大器增益不变，将R3固定电阻换为与R4工作状态相反的另一片应变片即取二片受力方向不同的应变片，形成半桥，调节测微头使梁到水平位置（目测），调节电桥W1使F/V表显示为零，重复（4）过程同样测得读数，填入下表位移（mm）11.5 12.0 12.5 13.0 13.5 14.0 14.5 15.0电压（V）0.000 0.018 0.042 0.065 0.089 0.114 0.137 0.162 （6）保持放大器增益不变，将R1、R2电阻换为另两片受力应变片，组桥时只要掌握对臂应变片的受力方向相同，邻臂应变片的受力方向相反即可，否则相互抵消没有输出，接成一个直流全桥。

150实验三十六 金属箔式应变实验练习一 金属箔式应变片——单臂电桥性能实验一、 实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、 基本原理：金属丝在外力作用下发生机械形变时，其电阻值会发生变化，这就是金属的电阻应变效应。

金属的电阻表达式为： SlR ρ= （1） 当金属电阻丝受到轴向拉力F 作用时，将伸长l ∆，横截面积相应减小S ∆，电阻率因晶格变化等因素的影响而改变ρ∆，故引起电阻值变化R ∆。

对式（1）全微分，并用相对变化量来表示，则有：ρρ∆+∆-∆=∆S S l l R R （2） 式中的ll ∆为电阻丝的轴向应变，用ε表示，常用单位με（1με=1×m mm m610-）。

若径向应变为r r∆，电阻丝的纵向伸长和横向收缩的关系用泊松比μ表示为）（l l rr∆-=∆μ，因为SS ∆=2（rr ∆），则（2）式可以写成：llk l l l l l l R R ∆=∆∆∆++=∆++∆=∆02121）（）（ρρμρρμ （3） 式（3）为“应变效应”的表达式。

0k 称金属电阻的灵敏系数，从式（3）可见，0k 受两个因素影响，一个是（1+μ2），它是材料的几何尺寸变化引起的，另一个是）（ρερ∆，是材料的电阻率ρ随应变引起的（称“压阻效应”）。

对于金属材料而言，以前者为主，则μ210+≈k ，对半导体，0k 值主要是由电阻率相对变化所决定。

实验也表明，在金属丝拉伸比例极限内，电阻相对变化与轴向应变成比例。

通常金属丝的灵敏系数0k =2左右。

用应变片测量受力时，将应变片粘贴于被测对象表面上。

在外力作用下，被测对象表面产生微小机械变形时，应变片敏感栅也随同变形，其电阻值发生相应变化。

通过转换电路转换为相应的电压或电流的变化，根据（3）式，可以得到被测对象的应变值ε，而根据应力应变关系εσE = （4）式中 ζ——测试的应力； E ——材料弹性模量。

可以测得应力值ζ。

五、实验数据处理
表1-1电桥输出电压与所加负载重量值 重 20 40 60 80 100 120 140 160 180 200 量 (g)
电压 19.6 39.0 58.9 78.8 98.6 118.3 137.8 157.2 176.7 196.5 (mV)
重 20 40 60 80 100 120 140 160 180 200 量 (g)
实验一 金属箔式应变片实验
1、 实验目的
了解金属箔式应变片的应பைடு நூலகம்效应，掌握直流全桥电桥的工作原理及
工作性能，理解电阻式传感器的工作原理与工作特性，加深实际测量系
统设计中桥式电路应用的认识。
二、实验仪器
应变式传感器实验单元、砝码、直流电压表、±15V电源、±4V电 源，传感器调理电路挂件。
三、实验原理
四、实验内容与步骤
1．应变片的安装位置如图1-1所示，应变式传感器已装在传感器实 验箱（一）上，传感器中各应变片已接入模板的左上方的R1、R2、R3、 R4，可用万用表测量R1=R2=R3=R4=350Ω。
图1-1 应变式传感器安装示意图
图1-2 应变式传感器全桥实验接线图 2．把直流稳压电源接入“传感器调理电路”实验挂箱，检查无误 后，开启实验台面板上的直流稳压电源开关，调节Rw3使之大致位于中 间位置（Rw3为10圈电位器），再进行差动放大器调零，方法为：将差 动放大器的正、负输入端与地短接，输出端Uo2接直流电压表，调节实 验模板上调零电位器Rw4，使直流电压表显示为零，关闭直流稳压电源 开关。（注意：当Rw4的位置一旦确定，就不能改变。）
金属的电阻表达式为： （1） 当金属电阻丝受到轴向拉力F作用时，将伸长，横截面积相应减 小，电阻率因晶格变化等因素的影响而改变，故引起电阻值变化。对式 （1）全微分，并用相对变化量来表示，则有： （2） 若径向应变为，电阻丝的纵向伸长和横向收缩的关系用泊松比表示为， 因为=2（），则（2）式可以写成： （3） 式（3）为“应变效应”的表达式。称金属电阻的灵敏系数，从式 （3）可见，受两个因素影响，一个是（1+），它是材料的几何尺寸变 化引起的，另一个是，是材料的电阻率随应变引起的。对于金属材料而 言，以前者为主，则，对半导体，值主要是由电阻率相对变化所决定。 实验也表明，在金属丝拉伸比例极限内，电阻相对变化与轴向应变成比 例。通常金属丝的灵敏系数=2左右。 用应变片测量受力时，将应变片粘贴于被测对象表面上。在外力作 用下，被测对象表面产生微小机械变形时，应变片敏感栅也随同变形， 其电阻值发生相应变化。通过转换电路转换为相应的电压或电流的变 化，根据（3）式，可以得到被测对象的应变值，而根据应力应变关 系： （4） 可以测得应力值σ。通过弹性敏感元件，将位移、力、力矩、加速度、 压力等物理量转换为应变，因此可以用应变片测量上述各量，从而做成 各种应变式传感器。

传感器实验报告实验一金属箔式应变片单臂电桥实验数据处理线性拟合V=5.767*x-0.422 灵敏度为5.767思考题：（1） 本实验电路对直流稳压电源有何要求，对放大器有何要求。

直流稳压源输出应稳定，且不超过负载的额定值。

放大器应对差模信号有较好放大作用，无零漂或零漂小可忽略。

（2）将应变片换成横向补偿片后，又会产生怎样的数据，并根据其结构说明原因。

灵敏度将大幅度降低，线性性也将变差，电压随位移的变化将变得十分小。

因为横向补偿片原本是横向粘贴在悬梁臂上的，用于补偿应变片测量的横向效应。

在悬梁臂形变的时候，横向补偿片仅仅横向部分发生形变，而应变片敏感栅往往很粗而且有效长度短，因此阻值变化小。

实验二金属箔式应变片双臂电桥（半桥）实验数据处理V=11.95*x+0.778灵敏度为11.95思考题：（1）根据应变片受力情况变化，对实验结果作出解释。

在梁上下表面受力方向相反的应变片相当于将形变放大两倍，，因此，ΔV/ΔX大约是实验一中的两倍。

（2）将受力方向相反的两片应变片换成同方向应变片后，情况又会怎样。

同方向的两片应变片相互抵消，输出为零。

（3）比较单臂，半桥两种接法的灵敏度。

在相同形变量下，半桥的灵敏度约是单臂的两倍。

实验三金属箔式应变片四臂电桥(全桥)的静态位移性能V=24.15*x+1.4灵敏度问24.15思考题：（1）如果不考虑应变片的受力方向，结果又会怎样。

对臂应变片的受力方向应接成相同，邻臂应变片的受力方向相反，否则相互抵消没有输出（2）比较单臂，半桥，全桥各种接法的灵敏度。

在相同形变量下，半桥灵敏度约是单臂的两倍，全桥灵敏度越是半桥的两倍，即约为全桥的四倍。

实验四金属箔式应变片四臂电桥（全桥）振动时的幅频性能实验数据处理思考题：（1）在实验过程中，观察示波器读出频率与频率表示值是否一致，据此，根据应变片的幅频特性可作何应用。

不一致。

可以根据这个原理反向测出梁的震动频率，利用应变片读出峰值，在找到对应的频率值即可。
