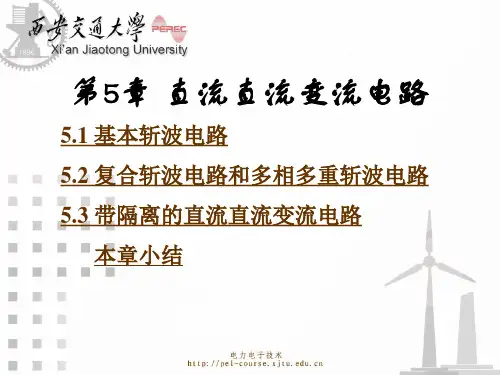

电力电子技术课件(王兆安第五版)第5章 直流直流变流电路

12/21
1.3 电力电子技术的应用
■电力电子技术的应用范围十分广泛。它不仅用于 一般工业，也广泛用于交通运输、电力系统、通信 系统、计算机系统、新能源系统等，在照明、空调 等家用电器及其他领域中也有着广泛的应用。 ◆一般工业 ☞工业中大量应用各种交直流电动机，都是用 电力电子装置进行调速的。 ☞一些对调速性能要求不高的大型鼓风机等近 年来也采用了变频装置，以达到节能的目的。
2/21
1.1 什么是电力电子技术
◆具体地说，电力电子技术就是使用电力电子器件 对电能进行变换和控制的技术。 ☞电力电子器件的制造技术是电力电子技术的基 础。 ☞变流技术则是电力电子技术的核心。
表1-1 电力变换的种类
输入 输出
交流（AC）
整流
交流电力控制 变频、变相
直流（DC）
直流斩波 逆变
3/21
9/21
1.2 电力电子技术的发展史
◆晶闸管时代 ☞晶闸管由于其优越的电气性能和控制性能，使 之很快就取代了水银整流器和旋转变流机组，并且 其应用范围也迅速扩大。电力电子技术的概念和基 础就是由于晶闸管及晶闸管变流技术的发展而确立 的。 ☞晶闸管是通过对门极的控制能够使其导通而不 能使其关断的器件，属于半控型器件。对晶闸管电 路的控制方式主要是相位控制方式，简称相控方式。 晶闸管的关断通常依靠电网电压等外部条件来实 现。这就使得晶闸管的应用受到了很大的局限。
6/21
1.1 什么是电力电子技术
☞电力电子技术和控制理论 控制理论广泛用于电力电子技术中，它使电力电 子装置和系统的性能不断满足人们日益增长的各种 需求。电力电子技术可以看成是弱电控制强电的技 术，是弱电和强电之间的接口。而控制理论则是实 现这种接口的一条强有力的纽带。 另外，控制理论是自动化技术的理论基础，二 者密不可分，而电力电子装置则是自动化技术的基 础元件和重要支撑技术。

实用标准文档第1章绪论1电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。

2电力变换的种类（1）交流变直流 AC-DC ：整流（2）直流变交流 DC-AC ：逆变（3）直流变直流 DC-DC ：一般通过直流斩波电路实现（4）交流变交流 AC-AC ：一般称作交流电力控制3电力电子技术分类：分为电力电子器件制造技术和变流技术。

第 2 章电力电子器件1电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。

（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。

2 电力电子器件一般都工作于开关状态，以减小本身损耗。

3电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。

（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。

（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。

（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。

4电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。

如 SCR 晶闸管。

（2 ）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。

如 GTO、GTR、MOSFET 和 IGBT。

（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。

如电力二极管。

根据驱动信号的性质分类文案大全实用标准文档（1 ）电流型器件：通过从控制端注入或管基极存在驱动电流 I G，NPN晶体管导抽出电流的方式来实现导通或关断的电通，产生集电极电流 I c2。

力电子器件。

如、、。

（3）集电极电流 I c2构成PNP的基极驱动SCR GTO GTR（2 ）电压型器件：通过在控制端和公共电流， PNP 导通，进一步放大产生 PNP 端之间施加一定电压信号的方式来实现集电极电流 I c1。

☞20世纪30年代到50年代，水银整流器广泛用于电化学 工业、电气铁道直流变电所以及轧钢用直流电动机的传 动，甚至用于直流输电。这一时期，各种整流电路、逆变 电路、周波变流电路的理论已经发展成熟并广为应用。在 这一时期，也应用直流发电机组来变流。
☞1947年美国著名的贝尔实验室发明了晶体管，引发了 电子技术的一场革命。
检测
控
电路
制
保护
电
电路
路
驱动
电路
V1 LR
V2
主电路
电气隔离
图2-1 电力电子器件在实际应用中的系统组成 29
2.1.3 电力电子器件的分类
■按照能够被控制电路信号所控制的程度 ◆半控型器件 ☞主要是指晶闸管（Thyristor）及其大部分派生器件。 ☞器件的关断完全是由其在主电路中承受的电压和电 流决定的。 ◆全控型器件 ☞目前最常用的是 IGBT和Power MOSFET。 ☞通过控制信号既可以控制其导通，又可以控制其关 断。 ◆不可控器件 ☞电力二极管（Power Diode） ☞不能用控制信号来控制其通断。
11
1.2 电力电子技术的发展史
◆全控型器件和电力电子集成电路（PIC） ☞70年代后期，以门极可关断晶闸管（GTO）、电力双极型晶体管
（BJT）和电力场效应晶体管（Power-MOSFET）为代表的全控型器 件迅速发展。全控型器件的特点是，通过对门极（基极、栅极）的控 制既可使其开通又可使其关断。
图1-7 风场
总之，电力电子技术的应用越来越广，其地位也越来越重要。
21
1.4 本教材的内容简介
■本教材的内容
22
第2章 电力电子器件
2.1 电力电子器件概述 2.2 不可控器件——电力二极管 2.3 半控型器件——晶闸管 2.4 典型全控型器件 2.5 其他新型电力电子器件 2.6 功率集成电路与集成电力电子模块

二、连续导电模式
1、波形分析
稳态时，Vo基本恒定， IC=0，UL=0， I0=ID ， Id=IL
VG
(a)
t
TS vL
Vd
(Vd )
(b)
t
iL
TS
(Vd Vo )
忽略电路损耗，Pd=Po，即： (c) 0
(IL Id )
t
UdId=UoIo
i d ton
toff
(d) 0
t
iD
第 5章
直流变换器(DC-DC变换器 )
概述
1、直流电压的调节方式
（1）线性调节方式 通过与负载相串联的线
性元件来调节电压
损耗大、效率低
（2）开关调节方式
通过电子开关的闭 合/断开来调节电压
+
Vd
-
voi
Vo R(负载) (a)
Vd
0
Vo
t
ton
toff
TS

1 fs
(b)
图5.1 纯电阻负载的降压变换器电路图
+
UC1 UL2 C
S
-
R Uo
+
+ + L1 - +
UC1 -
Ud
UL1
S
-
- L2 + UL2 C
-
R Uo
+
（a）T导通
（b）T截止
图5.17 连续导电模式下丘克变换器等效电路图
二、连续导电模式
1、波形分析
稳态时， UC1 、Uo基本恒定，IC1=0， IC2=0， UL1=0， UL2=0
U o ton D U d Ts
