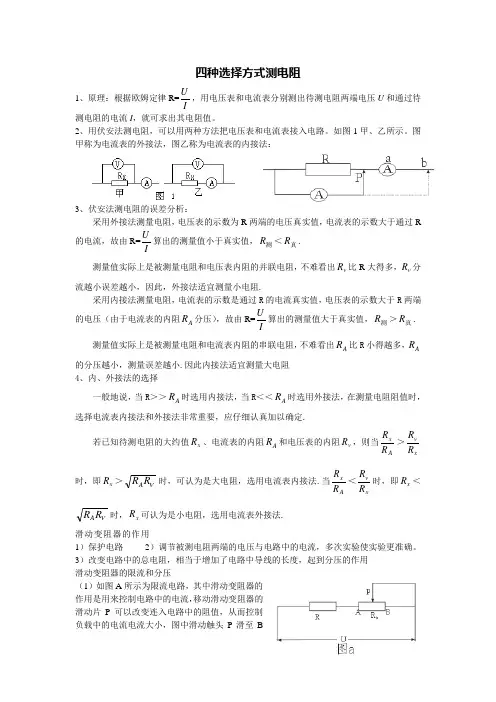

四种选择方式测电阻1、原理：根据欧姆定律R=I U ，用电压表和电流表分别测出待测电阻两端电压U 和通过待测电阻的电流I ，就可求出其电阻值。
2、用伏安法测电阻，可以用两种方法把电压表和电流表接入电路。
如图1甲、乙所示。
图甲称为电流表的外接法，图乙称为电流表的内接法：3、伏安法测电阻的误差分析：采用外接法测量电阻，电压表的示数为R 两端的电压真实值，电流表的示数大于通过R 的电流，故由R=IU 算出的测量值小于真实值，测R ＜真R . 测量值实际上是被测量电阻和电压表内阻的并联电阻，不难看出v R 比R 大得多，v R 分流越小误差越小，因此，外接法适宜测量小电阻.采用内接法测量电阻，电流表的示数是通过R 的电流真实值，电压表的示数大于R 两端的电压（由于电流表的内阻A R 分压），故由R=IU 算出的测量值大于真实值，测R ＞真R . 测量值实际上是被测量电阻和电流表内阻的串联电阻，不难看出A R 比R 小得越多，A R 的分压越小，测量误差越小.因此内接法适宜测量大电阻4、内、外接法的选择一般地说，当R ＞＞A R 时选用内接法，当R ＜＜A R 时选用外接法，在测量电阻阻值时，选择电流表内接法和外接法非常重要，应仔细认真加以确定.若已知待测电阻的大约值x R 、电流表的内阻A R 和电压表的内阻v R ，则当Ax R R ＞x vR R 时，即x R ＞V A R R 时，可认为是大电阻，选用电流表内接法.当Ax R R ＜x v R R 时，即x R ＜V A R R 时，x R 可认为是小电阻，选用电流表外接法.滑动变阻器的作用1）保护电路 2）调节被测电阻两端的电压与电路中的电流，多次实验使实验更准确。
3）改变电路中的总电阻，相当于增加了电路中导线的长度，起到分压的作用滑动变阻器的限流和分压（1）如图A 所示为限流电路，其中滑动变阻器的作用是用来控制电路中的电流，移动滑动变阻器的滑动片P 可以改变连入电路中的阻值，从而控制负载中的电流电流大小，图中滑动触头P 滑至B端时，连入电路中的电阻值是滑动变阻器的最大值，此时电流最小，因此，在接通电路之前，应使P 移至B 端.采用限流式电路，负载R 的电流I=max 0R R U +，当0R 减小时，I 增大，I 的调节范围为max 0R R U +～RU ，R 两端的电压调节范围为max 0R R RU +～U ，当max 0R ＞R 时，调节范围较大.（2）分压电路的工作原理如图b 所示为一分压电路，其中滑动变阻器的作用是用来调节负载R 上的电压，由电路分析可知，连结方式为AP 间的电阻与R 并联，然后与PB 间的电阻串联.因此当滑动触头由A 向B 移动时，加在R 上的电压逐渐增大，因此，在接通电路之前，应使P 移至A 端，此时R上的电压为零.采用分压式电路，负载电阻R 的电压范围约为0～U ，显然比限流式调节的范围大.（3）两种接法的选择①负载电阻的阻值x R 远大于变阻器总电阻R ，必须用分压法.②要求负载上电压或电流变化范围较大，且从零开始连续可调，须用分压式电路. ③负载电阻的阻值x R 小于变阻器的总电阻R 或相差不多，且电压电流变化不要求从零调起，可采用限流法；④四种电路均可使用的情况下，应优先采用限流式接法，因为限流接法总功率耗较小； ⑤特殊问题中还要根据电压表和电流表量程以及允许通过的最大电流来反复推敲；若用限流接法，负载的额定电流小于用限流接法所能达到的最小电流；或所有电流表和电压表的量程小于有限流接法所能达到的最小电流和分到的电压时，采用分压接法.例题：1、如右图所示，电压表和电流表的读数分别为10V 和0.1A ，电压表内阻值为500Ω，那么待测电阻R 的测量值比真实值________.测量值为__________，真实值为__________。

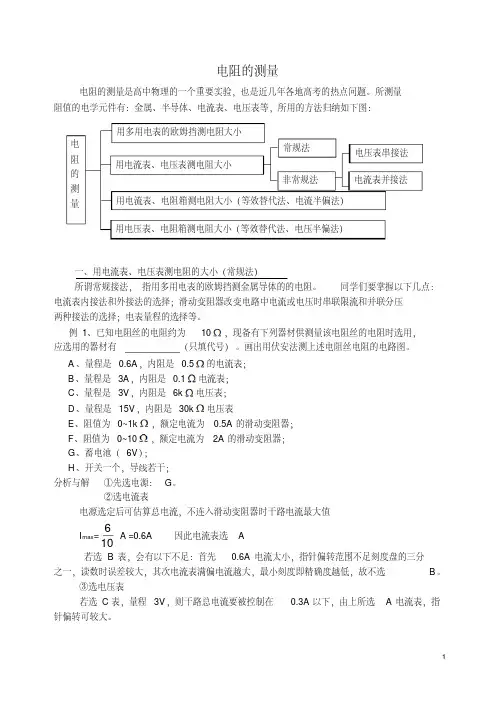

1 电阻的测量电阻的测量是高中物理的一个重要实验，也是近几年各地高考的热点问题。
所测量阻值的电学元件有：金属、半导体、电流表、电压表等，所用的方法归纳如下图：一、用电流表、电压表测电阻的大小（常规法）所谓常规接法，指用多用电表的欧姆挡测金属导体的的电阻。
同学们要掌握以下几点：电流表内接法和外接法的选择；滑动变阻器改变电路中电流或电压时串联限流和并联分压两种接法的选择；电表量程的选择等。
例1、已知电阻丝的电阻约为10，现备有下列器材供测量该电阻丝的电阻时选用，应选用的器材有（只填代号）。
画出用伏安法测上述电阻丝电阻的电路图。
A 、量程是0.6A ，内阻是0.5的电流表；B 、量程是3A ，内阻是0.1电流表；C 、量程是3V ，内阻是6k电压表；D 、量程是15V ，内阻是30k电压表E 、阻值为0~1k，额定电流为0.5A 的滑动变阻器；F 、阻值为0~10，额定电流为2A 的滑动变阻器；G 、蓄电池（6V ）；H 、开关一个，导线若干；分析与解①先选电源：G 。
②选电流表电源选定后可估算总电流，不连入滑动变阻器时干路电流最大值I max =106 A =0.6A 因此电流表选 A若选B 表，会有以下不足：首先0.6A 电流太小，指针偏转范围不足刻度盘的三分之一，读数时误差较大，其次电流表满偏电流越大，最小刻度即精确度越低，故不选B 。
③选电压表若选C 表，量程3V ，则干路总电流要被控制在0.3A 以下，由上所选A 电流表，指针偏转可较大。
电阻的测量用多用电表的欧姆挡测电阻大小用电流表、电压表测电阻大小用电流表、电阻箱测电阻大小（等效替代法、电流半偏法）用电压表、电阻箱测电阻大小（等效替代法、电压半偏法）常规法非常规法电压表串接法电流表并接法。
高中物理实验测量电阻在高中物理的学习中，实验是非常重要的一部分，而测量电阻则是一个常见且基础的实验。
通过这个实验，我们不仅能够更深入地理解电阻的概念，还能掌握一些基本的电学测量方法和实验技巧。
电阻是电学中的一个重要概念，它表示导体对电流阻碍作用的大小。
在实际应用中，准确测量电阻的值对于电路设计、电器维修等都具有重要意义。
那么，在高中物理实验中，我们是如何测量电阻的呢？一、伏安法测量电阻伏安法是测量电阻最基本也是最常用的方法。
其原理是根据欧姆定律$R ＝＼frac{U}｛I}＄，通过测量电阻两端的电压$U$和通过电阻的电流$I$，计算出电阻$R$的值。
实验器材包括电源、电压表、电流表、滑动变阻器、待测电阻、开关以及导线若干。
实验步骤如下：1、按照电路图连接电路。
连接电路时要注意，开关应处于断开状态，滑动变阻器的滑片应置于阻值最大处，电流表和电压表的量程要选择合适。
2、闭合开关，调节滑动变阻器，改变电阻两端的电压和通过电阻的电流，分别测量并记录多组电压值$U$和电流值$I$。
3、根据记录的数据，计算出每次测量的电阻值$R ＝＼frac{U}｛I}＄，然后求出电阻的平均值，以减小误差。
伏安法测量电阻虽然简单易懂，但也存在一定的误差。
比如，电流表和电压表本身的内阻会对测量结果产生影响。
电流表内接法时，测量值大于真实值；电流表外接法时，测量值小于真实值。
在实验中，要根据待测电阻的大小合理选择电流表的接法，以减小误差。
二、替代法测量电阻替代法也是测量电阻的一种常用方法。
其基本思路是用一个已知电阻来替代待测电阻，使电路中的电流或电压保持不变，从而测量出待测电阻的值。
例如，我们可以用一个电阻箱来替代待测电阻。
先将待测电阻接入电路，调节电路中的其他元件，使电流表或电压表的示数达到某一值。
然后用电阻箱替代待测电阻，调节电阻箱的阻值，使电流表或电压表的示数仍为原来的值，此时电阻箱的阻值就等于待测电阻的阻值。
替代法的优点是可以避免电表内阻对测量结果的影响，测量精度相对较高。
