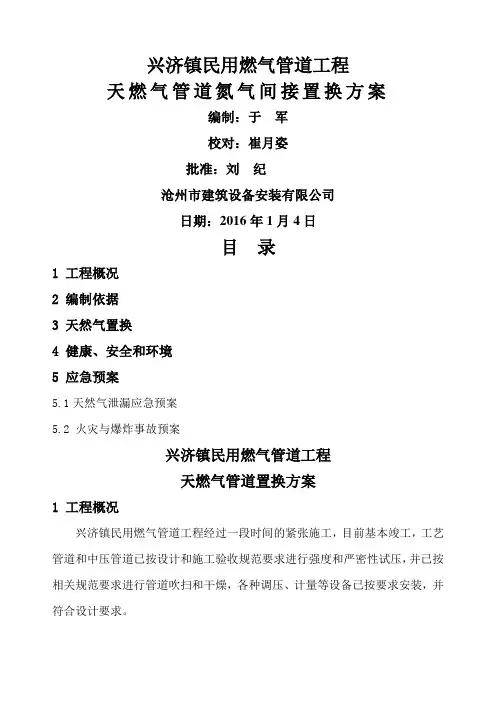

天然气管道置换方案 ＸXXX城市燃气利用工程先期投产 天燃气管道氮气间接置换方案 （站场工艺管道 部分城市管网） 编制:XＸＸ 校对：XＸX 批准: XＸ输油气公司XＸ城市燃气项目部 日期：2０05年7月30日 目 录 １ 工程概况 2 编制依据 ３ 天然气置换 3。１置换范围 3.2置换初步方案 3.3所需仪器设备工具 3.4人员安排、职责及物质分配 3。5置换前准备 3．6置换实施 3。6.１氮气置换空气 3.6.2天然气置换氮气 3。7置换的注意事项 ４ 健康、安全和环境 5 应急预案 ５．1天然气泄漏应急预案 5.2 火灾与爆炸事故预案 汝阳县城市燃气 天燃气管道置换方案 1 工程概况 汝阳县城市天然气利用工程经过一段时间的紧张施工，目前中压管网支线管道工程已基本竣工,LNG门站工艺管道施工已完毕，电器、仪表自动化、SCADA系统、消防系统未竣工。城市中压管网近期投产的管网已施工完毕.门站工艺管道和近期投产的中压管道已按设计和施工验收规范要求进行强度和严密性试压，并已按相关规范要求进行管道吹扫和干燥，各种调压、计量等设备已按要求安装，并符合设计要求....感谢聆听... 在场站消防系统配套工程已竣工验收合格的前提下，按照工程进度计划和工艺要求,要对天然气管道进行天然气置换工作.置换质量的好坏，直接关系投产的成败和投产后的安全进行,不仅直接关系到用户能否正常使用天然气，而且涉及到城市管网的竣工交接和整个城市管网的安全，是投产过程中最为关键的步骤。因此,对投产置换工作必须高度重视,精心组织，特编写此方案，确保投产置换过程的安全、顺利。...感谢聆听... ２ 编制依据 2.１、LNG气化站工艺流程图 2。2、城市中压管网竣工草图 ２．３、门站工艺管道、城市中压管网强度、严密性试压及吹扫记录 2。4、《城镇燃气输配工程及验收规范》(CＪJ33－2005) ２.５、《石油天然气站内工艺管道工程及验收规范》(SＹ0402－２000） 2。6、《天然气管道试运投产规范》（SＹ／T６２3３－2０02） ２.7、其它文件 3 天然气置换 3．１置换范围 ＬＮＧ气化站工艺区、门站至玉瓷路旁国光瓷厂中压管线以及玉瓷北路中压管线。 3．2置换初步方案 XX支线采用氮气间接置换方案:先用氮气置换管道中的空气，再用天然气置换管道中的氮气。置换范围为:XX支线和ＸX线项目部拟注氮气到1.6MＰa，稳压一定时间，经检查管道严密性无问题后,用天然气置换氮气，同时在XX阀门井设置放空管释放氮气.使我方置换区域内管道氮气压力达到0。2MPa。...感谢聆听... 在向门站和中压城网注入氮气时，宜控制氮气流速、流量，并打开PE管端放空阀，在门站进出站站阀后、PE管端放散管上安装量程为0。６MPａ的压力表,确保注入氮气的压力不超过0.2MPａ。置换合格后，关闭XＸ站进气阀和放散管阀门，将氮气储存在管道内（储存压力不超过0.2MPa)，待XX支线和XX末站天然气置换氮气完成后,再进行门站和中压城网天然气置换氮气的工作。...感谢聆听... 3。3所需仪器设备工具 序号 设备名称 规格型号 单位 数量 备注

1 四合一检测仪 台 10

2 可燃气体报警仪(天然气含量测试仪) 台 10 0～100％

3 可燃气体报警仪 台 5 ０~5％ ４ 抢险车 辆 1 5 皮卡车 辆 1 6 对讲机 套 8 防爆 7 PＥ管安装设备 套 1 8 干粉灭火器 8Kg 支 ２0 手提式 ９ 干粉灭火器 20Ｋg 支 6 手推式 １0 压力表 0～0。4块 8 ＭＰa 11 压力表 0～100KPa 块 5

１2 压力表 0～10KＰa 块 5 13 防静电工服 套 20 1４ 阀门油脂 公斤 10 15 扳手 ２０ 防爆 1６ 安全警示牌 ２0 １警示彩带 米 5０0 １8 取样袋 个 20 1９ 巡线车 辆 １

3.4人员安排、职责及物质分配 3。4。1置换领导小组 3。4.１.1人员安排： 组长： 副组长： 3。4。１．２职责：组长负责总指挥和总协调，副组长向组长及时汇报置换实时情况并按组长指令开展工作。 3.4。１．３物质分配：对讲机四部 ３.4。2工艺仪表组 ３.４。２.１人员安排： 组长： 组员: 3．4。2。２人员分布：站场4人,放散点B、Ｃ、D各1人,巡线小组1人，共８人. 3。4.２．3物质分配：防爆扳手10把，0~0．４ＭＰa压力表、0~１0KPa压力表、0～10０ＫPａ压力表各四块，对讲机二部 ３。4。2.4职责: １)小组每一位成员在置换前认真学习置换方案,熟练操作各设备，能进行故障判断和简单的维护,熟练掌握所用仪表操和维护。 2）在置换按方案要求进行仪表安装，并检查仪表的是否经过法定部门的校验。在置换当天提前进入现场，对所有仪表进行全面的检查。 3）在置换开始后,实时监控站场和各放散点仪表的压力值，当压力值超过方案要求时,立即向领导小组汇报。置换开始时，负责对仪表的操作和维护. 4)在置换前一天，按方案要求打开“置换流程说明图”中天然气置换流程阀(以绿色显示)，关闭所有预留管道阀门、排污阀、放空阀和线路分支阀(在“置换流程说明图中红色显示”)。并打开主放散点控制阀. 4）置换当天再次检测阀门开启状态。并在各放散点安排一名阀门操作人员（人员紧张的情况下可由检测人员操作)。 5）在置换时负责阀门的状态的维护,以防其他人员随意开启关闭阀门.并按领导小组的指令和置换流程开启关闭相关阀门。 6）当阀门设备出现天然气泄漏时，配合现场安全员按应急预案要求操作阀门和布置安全警示现场,等待抢险队过来抢修。 ７）巡线小组工艺仪表人员按巡线小组组长的指令进行阀井盖开启和关闭，当出现紧急情况时按指令进行阀门操作,并协助做好泄漏点安全警示布置。 ３.4.3检测组 3.4。3。１人员安排: 组长长： 组员： 3。4．３.２人员分布：放散点B、C、Ｄ各2人，巡线小组１人，共７人。 3。4。３.3物质分配：每个放散点检测人员配备含氧量快速测试仪和天然气含量快速测试仪一部、取样袋两个,防爆对讲机二部.巡线检测员天然气报警仪一部. ３.４。３.4职责： １）熟练使用含氧量测试仪、天然气可燃气体报警仪和天然气含量测试仪。 2）小组每一位成员在置换前认真学习置换方案,熟练掌握检测依据。 3）各放散点检测人员在置换前到达指定地点，开始置换时按方案要求进行检测，检测合格后,将结果汇报给领导小组并向领导小组请示，一般情况下可安排工艺设备人员关闭放散管控制阀。 4）巡线小组检测人员用可燃气体报警仪重点监测管道线路各法兰连接处、阀井处的泄漏情况，如有泄漏立即向小组组长和领导小组汇报,并对泄漏点进行人员疏散和安全警示布置。 5）检测人员应合理使用检测设备,保证检测设备的完好性,并在置换完毕后上交给后勤组. 3．4．4安全组 3．4.4.1人员安排: 组长： 组员： 3.4.4。２人员分布：站场1人，放散点B、C、Ｄ各1人，巡线小组1人，共计4人。 3。4.4.３物质分配：每个放散点警示牌两个，警示彩带100米,手推式干粉灭火器一个，手提式干粉灭火器两个，对讲机一部。 3。4。4．4职责: 1）每一位组员在置换前应认真学习置换方案，对方案的安全措施和应急预案执行程序有一定的了解,对天然气的特性有一定的了解。 2）具备天然气防火防爆的常识,能熟练使用干粉灭火器进行灭火。 3)负责检查置换区域内的安全器具是否齐全、性能是否完好,安全措施是否到位，在各放散点和工艺区布置安全警示现场。 4)当出现紧急情况时能沉着冷静，迅速判断事故地点和事故原因，采取紧急措施对事故进行初步控制并立即向领导小组汇报,布置安全警示现场，待抢险小组到达后，配合抢险小组工作。 5）负责在置换过程中安全措施的执行、管道安全保护和对附近居民的安全宣传。 6)负责保管和维护所有的安全设备(灭火器、警示牌、警示彩带）,置换结束后移交给后勤组。 ７）出现天然气泄漏或发生事故时,由现场安全员启动应急预案,其他人员服从安全员安排，进行天然气泄漏或事故的前期处理。 3.4.5抢险组 3。4。5。１人员安排: 组长：施工单位队长 组员：施工单位人员 3。4.5。2物质分配:PE管安装设备一套，抢险车一辆，手推式干粉灭火器1台，手提式干粉灭火器4个，防爆扳手１０把,防爆对讲机一部，电焊机一台。 ３．4.５.3职责: 1)组员应有一定的管道施工经验和事故抢险经验，并认真学习本方案的应急预案. 2）具备天然气防火防爆的常识，负责出现安全事故时对事故现场采取可靠的安全抢险措施。 3)在置换过程中，在站场整装待命，在接到领导小组抢险指令后，迅速赶到事故地点进行抢险。 3。4.6巡线组 3。４。6。1人员安排： 组长： 组员： 3.4。6。2物质分配:巡线车一辆,天然气报警仪一部，防爆扳手2把,备用警示牌(“危险-此处天然气泄漏”）５个,备用警示彩带100米。阀门井开启工具两套。防爆对讲机一部。 ３.4.６。3职责： 1)巡线组中的安全员为巡线组组长，负责领导工艺设备员和检测员重点检查管道法兰连接处和阀井处天然气泄漏情况。当发现天然气泄漏或发生事故时，启动应急预案，并向领导小组汇报。
