CFG桩和灰土挤密桩复合地基的应用

  • 格式：pdf
  • 大小：93.09 KB
  • 文档页数：3

文章编号：1009-6825（2019）10-0067-03CFG桩和灰土挤密桩复合地基的应用

收稿日期：2019-01-25作者简介：田叶军（1984-），男，工程师

田叶军（山西晋设拓凡建筑设计咨询有限公司，山西太原030013）摘要：对灰土挤密桩和CFG桩的特点进行了分析，结合工程实例，对地基处理项目实际施工流程进行了论述，指出使用经济实惠的灰土或素土挤密桩对建筑区域的黄土层进行加固，再使用CFG桩来提高整个地基的承载力、抗变形能力，形成了良好的加固

作用，施工效果良好。关键词：灰土挤密桩，CFG桩，复合地基中图分类号：TU470．1文献标识码：A

0引言

根据地质结构不同，在进行地基处理作业的时候只有选择不同的地基才能确保整个建筑工程的施工质量得到保障。在制定

地基处理方案的时候，要全面、系统的考量各种因素，根据建筑现

场的实际情况以及主要的地基种类等多个角度进行分析，最终总

结出具有一定针对性的地基处理方案。山西省太原市的地质结

构是以湿陷性黄土为主，如果大量的使用钢筋混凝土浇筑而成的

灌注桩对相应建筑工程的地基进行加固，整个工程的成本较高，不利于控制成本。所以，要使用灰土挤密桩和CFG桩符合地基，在对整个建筑形成有效支撑的同时，还不会受到黄土层下陷的干扰。1櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅主要特点

强夯法处理地基，以免影响VOＲ台数据的精确性和电磁环境。飞行区内道槽区由于净空及飞行区管控等因素，该区域道槽区地基不能采用强夯、冲碾等方式处理，该区域经各参建单位共同商讨，确定不停航施工区域道槽区地基处理方式为：根据地勘报告，将①1层、①2层、②层不良土层清除干净，并超挖60cm，对超挖后的完成面采用碾压处理，要求碾压面以下30cm标贯击数达到7击以上，然后分层碾压、回填风化料，分层厚度不大于30cm，回填料固体体积率不小于83%。该部分区域换填处理施工于2017年10月下旬开始，于12月底完成，施工质量满足设计要求。HT区内换填厚度不一致的区域，采用不大于1∶8的坡比顺接；HT区与QH区搭接处换填深度相差较大时，采用1∶2台阶搭接，台阶宽度不小于1m，以减少搭接处不均匀沉降。4．3不停航施工注意事项管线保护。改扩建机场常常存在地下管线多、现存资料不全的情况，在土方开挖过程中注意避让地下管线。防止跑道入侵。飞行区内道槽区地基处理施工前，应在距跑道中线75m处设置1．5m高的临时围栏，围栏上方设置红色恒定警示灯，同步设置安全警示牌，防止人员、车辆在机场运营期间侵入跑道。机械限高和扬尘治理。飞行区内施工时，在保证施工质量的同时，要做好机械限高管理和扬尘治理工作。松散堆积料用密目网覆盖；同时在航班密集时段和重点区域加强洒水降尘工作。航后区域施工期间，要求开挖的沟槽及时复原，选择合适的适航恢复方案。当天开挖的道槽区地基处理完毕后，分层碾压、回填风化料至土基顶，交接位置采用风化料在道槽区接坡。5实施效果

采用优化后的换填、低能级强夯处理方案及一系列策划和保障措施，处理后地基的各项检测指标均符合设计规范的要求。同

时，在上述地基处理施工过程中，我单位未发生挖断管线、跑道入

侵、不满足适航条件等影响机场运行的事件，多次受到建设单位、监管单位的表扬。6结语

本文所述换填、低能级强夯处理方案及一系列保障措施，既能保证机场不均匀软基处理效果，又能保障机场运营安全，对其

他机场类似改扩建工程具有借鉴意义。参考文献：［1］CECS279：2010，强夯地基处理技术规程［S］．［2］MH5014-2002，民用机场飞行区土（石）方与道面基础施工

技术规范［S］．［3］CCAＲ-140，民用机场运行安全管理规定［Z］．

OnconstructiontechniqueofreplacementanddynamiccompactionmethodindealingwithunevensoftfoundationSunXueqiang（ShanxiMechanizedConstructionGroupCo．，Ltd．，Taiyuan030009，China）Abstract：Combiningwiththeengineeringcases，thepaperresearchesthereplacementanddynamiccompactionmethodindealingwiththeune-vensoftfoundation，undertakesthecontrolfromtheregionalclassification，clearanceofunfavorablelayer，refillingofgravel，dynamiccompaction

treatment，andnon-stopconstruction，pointsoutthemethodofthereplacementanddynamiccompactioninthetreatmentofthesoftfoundation，

provesaccordingtotheexperimentontheairportprojects，andindicatesthefoundationloadingcapacityachievesthedesignrequirementsandtheconstructionperiodisensured，soastoprovidesomereferenceforthetreatmentofotherunevensoftfoundation．

Keywords：softfoundationtreatment，replacementdynamiccompactionmethod，airport

·76·第45卷第10期2019年4月

山西建筑SHANXIAＲCHITECTUＲEVol．45No．10

Apr．2019

DOI:10.13719/j.cnki.cn14-1279/tu.2019.10.0351．1灰土挤密桩特点

灰土挤密桩的性价比较高，加工方式简单，可以就地取材，通过简单的加工流程就可以制备大量的灰土原料。灰土挤密桩主

要使用在湿陷型地质结构的施工场地中，具有良好的加固作用，可以有效的提高整个建筑的稳定性。但是对质量较大的高层建筑而言，灰土挤密桩无法为整个建筑提供足够的承载力，所以灰

土挤密桩一般都使用在高度较低的建筑工程中。1．2CFG桩特点

CFG桩最大的优势在于承载力较大，而且施工流程简便，基

于CFG桩的地基处理作业整体难度不大，而且施工的效率较高。CFG桩主要使用在中高层建筑的地基处理工作中，可以为质量较

大的建筑提供足够的支撑力。但是CFG桩对周边土层没有良好

的挤密约束作用，对湿陷型黄土而言，没有办法将整个土层控制

在一个稳定的状态。综合而言，灰土挤密桩和CFG桩各有优缺点，在实际使用的时候，要根据整个建筑工程的实际情况制定出合理的地基处理方

案，能够使灰土挤密桩和CFG桩之间形成优势互补，进而使整个

地基处理工作的效率达到预期的效果。2工程概况

2．1基本情况

本工程为太原市某小区住宅楼，建设场地位于太原市东部，地上30层，地下3层，结构总高度90．15m。结构类型为剪力墙结构，基础采用梁板式筏板基础。本工程根据山西省某地质工程

勘察院提供的《某高层住宅楼岩土工程勘察报告》，场地属稳定场

地，场地为自重湿陷性场地，地基湿陷等级Ⅱ级。本工程地基处

理采用水泥粉煤灰碎石桩（简称CFG桩）加灰土及素土挤密桩复

合地基土处理的方法来消除全部湿陷和提高地基承载力。2．2场地的工程地质条件

场地的工程地质条件见表1。表1自然条件调查结果统计表

土质分类厚度m平均厚度/m主要特征承载力特征值/kPa

①杂填土0．9～11．80成分杂乱、结构松散、均匀性差②湿陷性粉土2．20～9．606．61韧性低、中等压缩性、干强度低90③湿陷性粉质粘土3．80～12．207．20韧性低、中等压缩性、中等干强度130④湿陷性粉土3．30～6．504．76韧性低、中等压缩性、干强度低115⑤粉质粘土+粘土11．1～15．813．06韧性中等、中等压缩性、中等干强度210⑥粉质粘土8．90～12．8010．36韧性中等、中等压缩性、中等干强度235⑦粉质粘土+粘土5．50～12．108．25韧性中等、中等压缩性、中等干强度250⑧粘土5．30～8．206．34韧性低、中等压缩性、干强度低260

3地基处理项目实际施工流程

3．1灰土挤密桩设计

灰土挤密桩分布于主楼楼座下，要求施工单位先施工该部分灰土挤密桩，待灰土挤密桩完全消除楼座下桩长深度范围内湿陷

性后，方可进行素土桩及CFG桩施工。为防止挤密桩后期成桩困

难，灰土挤密桩施工顺序可采用由内向外，隔行跳打的方式进行。本工程设计灰土挤密桩1592根，桩径450，正三角形布桩，桩距为1．1m和0．9m，有效桩长分别为18．8m。1）灰土挤密桩施工：灰土挤密桩采用冲击成孔，桩孔内的填

料用2∶8灰土，压实系数不小于0．97；2∶8灰土：采用粉质粘土，不

得使用块状粘土和砂质粉土，不得含有松软杂质，并应过筛，其颗

粒不得大于15mm，石灰采用新鲜消石灰，其颗粒不得大于5mm。2）桩端持力层位于⑤粉质粘土+粉土层。要求有效的桩长

深度内场地土湿陷全部消除。

3）要求处理后的地基承载力特征值不小于180kPa。在基础垫层与桩顶之间设300mm厚褥垫层，范围外扩至基础边外500。褥垫层材料采用三七灰土。褥垫层铺设采用静力压

实法，夯填度不得大于0．9。3．2素土桩设计

灰土挤密桩施工完毕满足设计要求后，方可进行素土挤密桩施工，素土挤密桩分布于主楼楼座周边外扩部分，素土桩桩径为

450mm，有效桩长为15m，桩距1．1m（正方形布桩）的桩801根，桩距1．1m（正三角形布桩）的桩856根。1）成孔方式需采用冲击成孔（成孔所用的锤重应大于5t），严禁采用机械钻孔、掏土法施工。2）采用孔内深层强夯法进行填料，要求夯锤重不宜小于成孔

的锤重，强夯后的孔径不小于450mm，桩端持力层位于⑤粉质粘

土+粉土层。桩体填料采用素土，向孔内填料前孔底必须夯实；分层回填、分层夯实时，桩体内的平均压实系数值均不应小于0．97。铺设褥垫层前，应将桩顶标高以上的预留松动土层挖除。3）土料选用粉质粘土，有机质含量不得大于5%，不应使用块

状粘土和砂质粉土，土料中不得含有松软杂质，并应过筛，其颗粒

不得大于5mm。4）成孔挤密应间隔分批进行，孔成后应及时夯填。预留松动

土层厚度不小于1000mm。5）破桩高度不小于500mm。3．3CFG桩设计

地基湿陷性消除满足设计要求后，最后施工CFG桩，CFG桩分布于主楼楼座下，CFG桩952根，桩径为400mm，有效桩长均

合集下载

CFG桩复合地基在高层建筑地基处理中的应用

CFG桩复合地基在高层建筑地基处理中的应用

CFG桩复合地基在高层建筑地基处理中的应用随着城市化进程的加速，高层建筑的需求日益增长，而在建设高层建筑时，地基处理显得尤为重要。

地基处理的好坏直接影响着建筑物的安全性和稳定性。

在传统的地基处理方法中，CFG桩复合地基技术在高层建筑的地基处理中得到了广泛应用。

CFG桩复合地基技术与传统地基处理方法相比具有工艺简单、成本低、效果显著等特点，因此备受青睐。

本文将针对CFG桩复合地基在高层建筑地基处理中的应用进行详细阐述。

一、 CFG桩复合地基概述CFG桩复合地基技术是指将水泥搅拌桩、钢筋混凝土桩、钢钻孔灌注桩等地基处理方法与土钉墙、预应力锚杆、土工格栅等技术相结合，形成一种综合性地基加固技术。

此技术利用钢筋与混凝土的共同作用来承担地基的负荷，从而提高地基承载能力和变形性能。

CFG桩复合地基技术的提出，填补了传统地基处理方法的不足，成为了目前高层建筑地基处理的重要手段。

二、 CFG桩复合地基在高层建筑地基处理中的应用1. 提高地基承载能力CFG桩复合地基技术通过加固地基，使地基承载能力得到提高。

在高层建筑的施工中，由于建筑物重量和外界荷载的影响，地基的承载能力往往成为一个重要的问题。

CFG桩复合地基技术可以有效地提高地基的承载能力，保障高层建筑的安全性。

3. 提高地基的整体稳定性CFG桩复合地基技术不仅可以提高地基的承载能力和变形性能，还可以提高地基的整体稳定性。

复合地基技术结合了多种地基处理方法，使地基的稳定性得到了极大的提升，为高层建筑提供了更为可靠的地基支撑。

4. 缩短工期、降低成本CFG桩复合地基技术在高层建筑地基处理中具有一定的工艺优势，施工简单、快捷，能够有效地缩短工期，降低施工成本。

与传统地基处理方法相比，CFG桩复合地基技术在高层建筑地基处理中的应用能够大大提高施工效率，降低工程成本。

5. 适用范围广泛CFG桩复合地基技术适用于各种类型的地基，包括软土地基、沙土地基、粉土地基等，适用范围广泛。

CFG桩复合地基处理施工技术应用

CFG桩复合地基处理施工技术应用

CFG桩复合地基处理施工技术应用摘要：CFG桩是水泥粉煤灰碎石桩的简称，是地基处理中一种较为有效的方法，近年来得到了广泛的应用，适用于处理黏性土、粉土、砂土和自重固结已完成的素填土。

CFG桩是一种低强度混凝土桩，可充分利用桩间土的承载力共同作用，并可传递荷载到深层地基中去，具有较好的技术性能和经济效果。

本文着重围绕CFG桩在其中的应用理念、准备工作、具体施工过程、常见问题及预防措施等方面展开探讨，提出一些具体的思路与方法。

关键词：CGF桩；复合地基；施工技术中图分类号：TU753 文献标识码：A引言CFG桩以素混凝土桩工艺为原型，经技术升级后衍生而来，属于半刚性桩体，在软土地基处理中取得广泛的应用。

桩体与桩间土体、桩顶褥垫层结合，构成完整的复合地基结构体系，协同承受上部荷载，以保证地基的稳定性，规避地基变形、不均匀沉降等问题，进而给建筑主体建设工作的开展创造良好的条件。

1 CGF桩原理在实际施工作业中，CFG桩与桩间土以及褥垫层一起，共同构成复合型地基的基本结构。

在CFG桩技术应用中，无论CFG桩的一端是埋设于软土层还是硬土层下，均可以保证在整个作业过程中桩间土的有效参与。

施工作业过程中，CFG桩所承受的负载作用应力，相比桩间土表面承受的负载作用应力要更大，但是CFG桩技术可以将这种负载承受应力向着更深的土层结构中进行有效传递，这样就可以适当增加负载应力在桩间土表面的作用，在这样的应力传递结构下，整体复合型地基的承载能力就会实现有效提升，地基的形变风险也会相应地随之减少。

还应当注意的是，在CFG桩技术原理中，褥垫层设计是一个关键环节，也是CFG桩技术的一个重要核心。

如果没有褥垫层设计，那么CFG桩技术下的桩间土的表面负载应力承受能力就无法得到有效发挥，复合型地基的设计就无法实现。

CFG桩技术在实践中具有非常明显的技术优势。

（1）CFG桩技术的成本相对较低，不会加大工程项目本身的经济负担；（2）CFG桩技术的实践性能十分突出，技术成果显著，在工程实际应用中能够发挥良好的功能效果；（3）CFG桩技术的施工速度非常快，作业效率较高，能够帮助工程项目施工缩减时间成本。

CFG桩复合地基在工程中的应用

CFG桩复合地基在工程中的应用

CFG桩复合地基在工程中的应用摘要：文章主要从CFG桩复合地基的特点、CFG桩复合地基的设计、CFG 桩施工技术要点及施工其他注意事项等这几方面进行阐述，以供参考。

关键词：CFG桩复合地基；施工技术；长螺旋钻机水泥粉煤灰碎石桩，简称CFG桩，它是在碎石桩的基础上发展起来的，以一定配合比率的石屑、粉煤灰和少量的水泥加水拌和后制成的一种具有一定胶结强度的桩体。

CFG桩、桩间土和褥垫层一起组成CFG桩复合地基，通过褥垫层共同承担上部荷载，其具有成桩速度快、无污染、无噪声、复合地基承载力高、工期短、造价低等优点，在工业与民用建筑、高耸构筑物、多层建筑以及高速公路路基等得以广泛应用。

在此，本文就CFG桩在复合地基中的施工技术进行探讨，以供参考。

1CFG桩复合地基的特点（1）适用范围广，可适用于不同的基础形式，如独立基础、条形基础及筏式基础、箱型基础；也可适用于不同的上层结构，如饱和或非饱和黏性土等，且可带水作业。

（2）承载力提高幅度大，而且可调性强，可通过改变CFG桩的桩长、桩距来达到不同的复合地基承载力。

（3）褥垫层是复合地基的核心，它不但能保证桩、土共同承担荷载；调整桩、土应力比，减少基础底面的应力集中；减少基础的剪切破坏；调整桩、土水平简载的分担，保证桩在水平简载作用下不会断裂。

（4）可通过增加桩长或改变桩端持力层的方式提高CFG桩复合地基的承载力。

（5）CFG桩同其他刚性桩一样，具有桩体的刚度及变形模量远大于桩间土的共同特点。

（6）CFG桩施工技术成熟，成孔成桩一次性完成，施工速度快。

（7）CFG桩本身不配钢筋，其综合造价低，用于高层建筑地基加固，经济效益好。

2 CFG桩复合地基的设计2.1桩的平面布置一般来讲可只布置在基础范围内。

2.2桩距一般为S＝（3～6）d。

桩距的大小取决于设计要求的复合地基的承载力、土性与施工机具。

2.3桩径桩径一般为350～600 mm。

通常选用ф＝400 mm。

2.4桩长可根据具体地层情况，结合桩侧摩擦力及桩的端承力值大小综合确定，一般情况CFG桩桩端应位于相对硬层上。

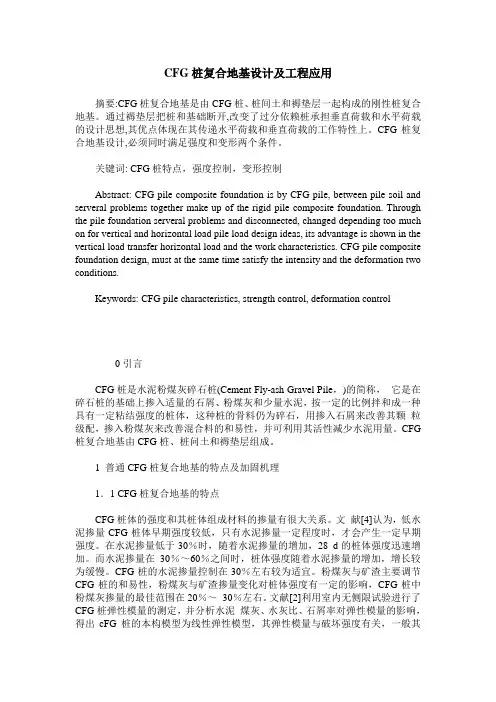

CFG桩复合地基设计及工程应用
