碳钢的热处理的实验报告
碳钢的热处理实验报告
引言
碳钢是一种重要的结构材料，在工业领域中广泛应用。热处理是改变碳钢组织和性能的有效方法之一。本实验旨在通过热处理过程，了解碳钢的相变规律和性能变化，并探讨不同热处理工艺对碳钢性能的影响。
实验方法
1. 实验材料：选取C45碳钢作为实验材料，其化学成分为0.45%碳、0.7%锰、0.4%硅、0.02%硫、0.035%磷、残余铁。初始状态为退火状态。
2. 实验设备：炉子、测温仪、冷却介质等。
3. 实验步骤：
a. 预热：将碳钢试样放入炉中，进行均匀加热，使试样达到所需温度。
b. 保温：将试样保持在所需温度下一定时间，使其达到热平衡。
c. 冷却：将试样迅速冷却至室温，可采用水淬、油淬等不同冷却介质。
d. 测量：对不同处理后的试样进行金相显微镜观察和硬度测试。
实验结果与讨论
1. 相变规律观察：经过不同热处理工艺后，通过金相显微镜观察发现，碳钢的组织发生了明显变化。在退火状态下，试样的组织为珠光体和铁素体的混合组织。经过淬火处理后，试样的组织转变为马氏体。而经过回火处理后，试样的组织由马氏体转变为珠光体和少量的渗碳体。这些变化表明热处理工艺对碳钢的组织结构具有显著影响。
2. 硬度测试结果：通过硬度测试，可以评估不同热处理工艺对碳钢硬度的影响。结果显示，经过淬火处理后，试样的硬度明显提高，达到最大值。而经过回火处理后，试样的硬度有所降低，但仍高于退火状态。这说明淬火处理可以显著提高碳钢的硬度，而回火处理则可使其硬度适度下降，同时提高韧性。
3. 性能变化分析：通过对实验结果的分析，可以得出以下结论：
a. 淬火处理可以显著提高碳钢的硬度，但会降低其韧性。适当的回火处理可以在保持一定硬度的同时，提高碳钢的韧性。
b. 不同热处理工艺对碳钢的组织结构有着明显的影响。珠光体、铁素体、马氏体和渗碳体的相变规律决定了碳钢的性能特点。
工程材料实验报告 罗毅晗 2014011673 航41
钢的热处理及热处理后的显微组织观察
实验报告
罗毅晗2014011673
一、 实验目的
（1） 熟悉钢的几种基本热处理操作：退火、正火、淬火、回火。
（2） 了解加热温度、冷却速度、回火温度等主要因素对45钢热处理后性能（硬度）的影响.
（3） 观察碳钢热处理后的显微组织.
二、 概述
钢的热处理就是利用钢在固态范围内的加热、保温和冷却，以改变其内部组织，从而获得所需要的物理、化学、机械和工艺性能的一种操作。热处理的基本操作有退火、正火、淬火、回火等。进行热处理时,加热温度、保温时间和冷却方式是最重要的三个基本工艺因素。
三、 实验内容
加热温度 冷却方法 回火温度 洛氏硬度 洛氏硬度 洛氏硬度 平均值
860℃ 水冷 ﹨ 52。0 52。1 52。6 52。2
860℃ 油冷 ﹨ 20。2 23.4 19。1 20.9
860℃ 空冷 ﹨ 94.1 94.6 94.2 94.3
860℃ 炉冷 ﹨ 86。0 85.2 85。7 85。6
860℃ 水冷 200℃ 51.9 52。0 52。1 52。0
860℃ 水冷 400℃ 34。8 35.3 35。7 35。3
860℃ 水冷 600℃ 20.3 21。5 19.6 20.5
显微组织观察
45钢 860℃气冷 索氏体+铁素体
工程材料实验报告 罗毅晗 2014011673 航41
45钢860℃油冷 马氏体+屈氏体
45钢860℃水冷 马氏体
工程材料实验报告 罗毅晗 2014011673 航41
45钢 860℃水冷+600℃回火 回火索氏体
T12钢 760℃球化退火 球化体
工程材料实验报告 罗毅晗 2014011673 航41
T12钢 780℃水冷+200℃回火 回火马氏体+二次渗碳体+残余奥氏体
T12钢 1100℃水冷 粗大马氏体+残余奥氏体
工程材料实验报告 罗毅晗 2014011673 航41
碳钢热处理实验报告
一、引言
碳钢是一种常用的材料，在许多领域都有着广泛的应用。而碳钢热处理是一种常见的工艺，通过控制材料的加热和冷却过程，可以改变碳钢的组织结构和性能，从而达到满足不同工作条件的要求。本文将重点讨论碳钢的热处理实验结果及其对物理性能的影响。
二、实验目的
本次实验的目的是通过热处理工艺，对碳钢进行淬火、回火和正火处理，观察不同处理方式对材料硬度、韧性和耐磨性等性能的影响。
三、实验过程
1. 样品制备：选择相同尺寸的碳钢样品，确保实验条件的统一，并进行必要的打磨和清洁工作。
2. 淬火处理：将样品加热到适当的温度，保持一定时间后，迅速进行冷却。采用水冷淬火和油冷淬火两种方式，分别标记为样品A和样品B。 3. 回火处理：将样品A和样品B分别加热至适当温度，保持一定时间后，进行缓慢冷却。回火处理的温度和时间根据材料的要求进行选择。
4. 正火处理：将样品A和样品B分别加热至适当温度，保持一定时间后，迅速进行冷却。正火处理温度较低，时间较短，用于提高材料的韧性。
四、实验结果与分析
1. 硬度测试：在实验结束后，对样品进行硬度测试。通过布氏硬度计测量不同处理后的样品硬度，并进行对比分析。结果显示，样品A（水冷淬火）具有较高的硬度，而样品B（油冷淬火）较之较低。这是因为水冷淬火速度更快，导致了碳钢中的碳元素无法充分沉淀，从而提高了材料的硬度。
2. 韧性测试：通过冲击试验，对不同热处理后的样品进行韧性测试。结果表明，经过回火处理的样品A在韧性方面表现较好，而样品B则因油冷淬火导致较高的硬度，韧性稍差。这是因为回火处理可改善材料的韧性，通过减少残留应力的方式使其更加柔韧。
3. 耐磨性测试：通过摩擦磨损实验，对不同热处理后的样品进行表面耐磨性测试。结果显示，样品A（河注淬火）的表面硬度较高，因此具有较好的耐磨性能；而样品B（油冷淬火）的耐磨性相对较差。这是因为样品A经过淬火处理后，碳元素沉淀在晶界和析出物中，使得材料表面更加坚硬，具有较好的耐磨性。

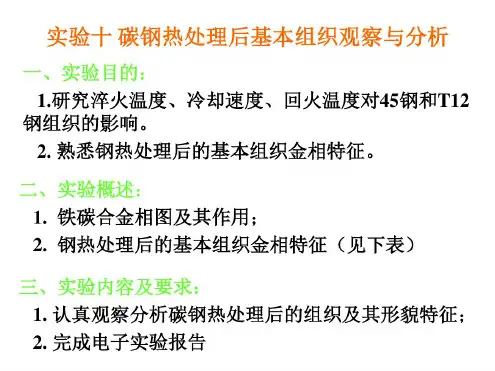

碳钢热处理基本组织观察
目的
1．认识碳钢经不同方式热处理后的典型显微组织特征；
2．了解热处理工艺对组织的影响。
一、相关知识
1．TTT曲线
2．碳钢的退火和正火
碳钢的退火组织也就是铁碳合金的平衡组织，以前的实验已经观察过。
亚共析钢的正火组织形式上很象退火组织，这是的珠光体层片较细，整体为灰黑色，理论上讲，铁素体的含量应比平衡状态略少，相差并不明显。
过共析钢一般进行球化退火，得到球化珠光体，正火仅用于消除二次渗碳体网，得到颗粒状的碳化物和细片状珠光体，紧接着进行球化退火。
3．碳钢的等温淬火组织
上贝氏体：在500－350℃的等温转变组织，铁素体片在原奥氏体晶界向内发展，成羽毛状，片间间断分布碳化物。为了清楚看到这种组织，在生成部分上贝氏体后立即快速冷却，其它部分是马氏体。
上贝氏体：在320－250℃的等温转变组织，铁素体片在原奥氏体晶内成透镜状，或象竹叶状。片内部有非常细小分布碳化物，整体浸蚀后为暗灰色。为了清楚看到这种组织，在生成部分贝氏体后立即快速冷却，其它部分是马氏体。
4．碳钢的淬火组织
小试样奥氏体化后水冷，可以全部淬透，得到马氏体和少量残余奥氏体。
低碳马氏体(板条马氏体)：在光学显微镜下，板条马氏体为一束束相互平行的细长条状，在一个奥氏体晶粒内可有几束不同取向的马氏体群。
高碳马氏体(针状马氏体)： 在光学显微镜下，片状马氏体呈针状或竹业状，片间互不平行呈一定角度，其立体形态为双凸透镜状。针的粗细决定于奥氏体晶粒的大小，通常其针细小，在光学显微镜下不能看清，称为隐针马氏体。T10正常加热温度为760℃， 若过热(温度820℃，为能了解其形态)，就可看到其针状的形貌。
5．碳钢的回火组织
回火马氏体：形状同淬火态，但内部有碳化物，浸蚀后的颜色变暗。
回火曲氏体：原马氏体形态不可见，弥散的Fe3C析出，组织一般为灰暗色。
回火索氏体：在铁素体的基体上分布小颗粒状的渗碳体。
