砌体挡土墙施工方案

  • 格式：wps
  • 大小：979.07 KB
  • 文档页数：6

砌体挡土墙施工方案 挡土墙施工方案 编制： 审核： Xxxx项目部 年 月 日 砌体挡土墙施工方案 目录 一、工程概况 ............................................................ 2 二、编制依据 ............................................................ 2 三、施工组织部署及挡土墙施工工艺 ........................................ 2 3.1、施工组织部署 ..................................................... 2 3.2、挡土墙施工工艺 ................................................... 2 四、安全环保保证措施 .................................................... 5 4.1、安全措施 ......................................................... 5 4.2、环保措施 ......................................................... 5 砌体挡土墙施工方案 砌体挡土墙施工方案 一、工程概况 二、编制依据 1、12j003室外工程 2、参照临时实体景观地下车库顶板砖砌挡土墙挡土做法 3、施工现场具体情况 三、施工组织部署及挡土墙施工工艺 3.1、施工组织部署 1、施工技术准备 （1）确定砌体挡土墙施工具体范围、位置及标高。 （2）做好施工工序审查工作，了解施工意图，质量标准，协商配套事宜。 （3）对班组进行施工区域划分，施工内容，施工工艺交底工作。 2、作业条件准备 （1）现场材料、机械设备到位。 （2）现场道路通畅，具备施工必须的工作面。 （3）具备完善的施工进度计划。 3、施工队伍准备 （1）选用施工经验较丰富的施工队伍进行施工。 （2）根据工程实际情况及进度情况，确定机械设备和劳动力数量及类型。 （3）对作业人员进行安全、技术交底教育工作。 （4）做好作业工人的后勤保障工作。 3.2、挡土墙施工工艺 1、挡土墙施工范围 砌体挡土墙施工方案 挡土墙施工范围示意图 本次挡土墙施工范围为：起点坐标x=39142.973，y=82021.776；终点坐标x=39010.473，y=82021.776，全长132.5米，挡土墙顶标高为104m。 2、施工工艺流程 测量放线 挡土墙基础施工 挡土墙墙身砌筑 构造柱、压顶圈梁施工 3、施工操作要点 砌体挡土墙施工方案 挡土墙剖面图 （1）测量放线 1）根据挡土墙定位图测放挡土墙中心线。 2）挡土墙轴线、边线、200控制线弹线。 3）构造柱、变形缝位置线测设。 （2）挡土墙基础施工 1）模板采用200mm宽14mm厚双面覆膜木胶合板板条（黑面）；龙骨采用40×60mm的标准木枋，斜撑固定。 2）挡土墙基础采用C15素混凝土，混凝土运输车自卸浇筑。 3）挡土墙基础浇筑面需拉毛处理，保证砌体与混凝土基础连接处强度。 4）构造柱需生根于混凝土基础。 （3）挡土墙墙身砌筑 1）墙身采用MU10普通烧结砖、MU10水泥砂浆进行砌筑，砌筑方法：铺浆法。 2）挡土墙分段砌筑，每隔20米设20~30宽变形缝，使用沥青麻丝填实，填缝深度不小于200mm。 3)挡土墙砌筑过程中，每隔2.5米设孔径100mm泄水孔，泄水孔高度，地下车库顶板以上1米，墙背回填土施工时，须在泄水孔处埋设过滤包。 4）构造柱与砌体墙连接处需预留马牙槎。 （4）构造柱、压顶圈梁施工 1）每隔3米设构造柱一根，分隔缝两侧需设构造柱，转角部位必须设置构造柱，构造柱顶部与压顶圈梁锚固。构造柱配筋：4Ф12；Ф6@200;构造柱混凝土强度：C25。 2）圈梁模板采用14mm厚双面覆膜木胶合板板条（黑面），Ø14穿墙拉丝对拉固定，拉丝设置两排，底部标高为圈梁底以下5cm，顶部距圈梁顶间距10cm，拉丝孔横向间距60cm。 3）圈梁压顶混凝土强度C25;配筋同GZ1。 4、施工质量控制 （1）混凝土需充分振捣，保证拆模后无外观缺陷，混凝土浇筑完成后，进行7H洒水养护。 （2）钢筋绑扎需保证搭接、锚固长度，保护层厚度、箍筋间距等要求。 （3）砌体灰缝应保证横平竖直、双向勾缝；砂浆饱满，无通缝，瞎缝，假缝；错 砌体挡土墙施工方案 缝搭接长度一般不小于60mm；砖墙转角处与交接处应同时砌筑。 四、安全环保保证措施 4.1、安全措施 1、严格执行各项安全生产责任制，做好安全技术交底和教育工作，完善工地安全防护设施并加强管理，提供安全保障。加强现场用电管理，施工现场作业人员正确佩戴防护用品。 2、加强对作业人员的安全技术教育. 3、确保特种作业人员持证上岗制度。 4、所有机械设备均需设漏电保护装置。 5、所有机械设备均需按规定进行试运转，正常后方可使用。 6、现场应有足够的照明，动力、照明线需埋地或设专用电杆架空敷设。 7、振动器操作人员应着绝缘靴和手套。 4.2、环保措施 1、禁止砼罐车高速运行，停车待卸料时应熄火。 2、使用低噪音振动器。 3、夜间使用聚光灯照射施工点以防对环境造成光污染。 4、汽车出场需经冲洗，冲洗水沉淀后再次利用或排除。

合集下载

砖砌挡土墙施工技术方案(完整版)

砖砌挡土墙施工技术方案(完整版)

引言概述：

砖砌挡土墙作为一种广泛应用于土方工程中的常见挡土结构，具有施工简单、成本较低、施工效率高等优势。本文旨在对砖砌挡土墙的施工技术方案进行全面分析和介绍，以帮助读者更好地理解并应用该施工技术。

正文内容：

一、材料准备

1.选材原则：根据挡土墙的设计要求，在选择砖块时，应考虑砖块的力学性能、耐久性以及施工方便性等因素。常见的砖块有实心砖、多孔砖和空心砖，根据实际需要进行选用。

2.材料准备：在施工前，应确保所需材料充足。除了砖块外，还应准备好水泥、沙子、石子等施工所需材料，以及施工工具如铁锹、搅拌机等。

二、基础处理

1.地基准备：在进行砖砌挡土墙的施工前，必须对基础进行处理。清除基础上的杂物和杂草，并保证基础表面平整。然后，根据设计要求进行基础的打压和夯实，确保基础的稳定性和承载能力。

2.基底垫层：在基础处理完毕后，在基础表面铺设垫层材料，如沙子或砾石，以提高基础的承载能力和稳定性。 三、砖墙施工技术

1.墙体砌筑：根据设计要求，在基础上进行砖墙的砌筑。在进行砌筑前，应先将砖块进行浸湿处理，以提高砌筑的粘结强度。然后，根据设计要求和施工规范进行墙体砌筑，采用黄金分割法进行墙体分块、墙缝工艺等步骤。

2.墙体加固：为了提高砖砌挡土墙的稳定性和抗倾覆能力，需要采取一定的加固措施。常见的加固措施包括设置墙体钢筋加筋、夯实墙体、设置排水管道等，以提高墙体的整体稳定性。

四、防水处理

1.基础防水：在砖砌挡土墙的施工中，为了防止基础与土壤发生渗漏现象，需要进行基础防水处理。常用的基础防水材料有沥青、聚氨酯防水涂料等，根据实际需要进行选择和施工。

2.墙体防水：为了防止土壤的水分渗透到墙体内部，导致墙体发生渗漏或破坏，需要对砖砌挡土墙进行墙体防水处理。常见的墙体防水材料有防水涂料、防水卷材等，根据实际需要进行选择和施工。

五、总结

通过本文对砖砌挡土墙的施工技术方案进行介绍和分析，可以看出，砖砌挡土墙的施工过程需要充分考虑材料选用、基础处理、砖墙施工技术、防水处理等方面的要求。只有在每个环节都严格按照相关规范进行施工，才能保证砖砌挡土墙具有较高的稳定性和耐久性。同时，在使用砖砌挡土墙时，还需根据实际情况进行合理的维护和保养，以延长挡土墙的使用寿命。

浆砌石挡土墙施工方案

浆砌石挡土墙施工方案

浆砌石挡土墙施工方案

3.施工准备

3。1 材料准备

石料：片石的厚度不应小于150mm（卵形和薄片者不得使用)。镶面石料应选择尺寸稍大并具有较平整表面，且应稍加粗凿。在角隅处应使用较大石料,大致粗凿方正，进行强度试验并报监理批准后用于本标段的砌体施工.对准备用于砌筑的片石石料使用前用水冲洗表面的污垢、水锈。

混凝土：按照各部位所需混凝土的标号，由混凝土拌和系统集中拌制.

水:在施工场地附近砌筑水池,用水泵抽取干净、无污染等符合设计标准要求的水进行砌筑施工.

模板：挡土墙浇筑采用采用组合型钢模板,每块模板尺寸为1.5m×0.6m，边角部位采用木模板，每个施工部位需准备150m2模板。

3.2 配合比试验

按照设计规定的标号和和易性要求,进行配合比试验,采用机械拌制，配料时称量允许误差符合设计要求。

四、施工进度计划及资源配置

4。1 施工进度计划

挡土墙工程施工计划2010年01月28日开工,2010年03月31日完工。

4。2 人员安排

根据施工需要，各挡土墙施工现场拟配备13人,其中管理人员1人，砌筑工6人，机械工及电工计5人,其它2人。

4。3 施工机械

防护工程浆砌石施工地点配置混凝土罐车(3m3）1台、自卸汽车1辆、手推车2辆.混凝土施工地点配置自卸汽车2辆、手推车4辆、φ50型振捣器4个。

五、施工方案

5。1 准备工作

挡土墙施工前，我部安排人员对施工现场进行“三通一平"工作，即通水、通电、通路,平整场地,做好空中电线、地下电缆、水管等障碍物的调查工作，如与挡土墙发生冲突,及时找相关单位协助解决。施工前先由技术人员和施工人员全面检查各项施工准备工作主要包括施工机具,施工需要的材料等，逐级进行技术和安全交底,使各项安全、技术措施在思想上、组织上、操作上得到落实。

5.2 测量定线

（1）根据施工设计图纸,准确计算挡土墙的轴线位置,然后上报测量监理工程师认可.

(2）按测量监理工程师认可后的轴线资料进行轴线放样，并测定出边线，同时需引桩便于校核,并上报监理工程师.

砖砌挡土墙专项方案

砖砌挡土墙专项方案

一、工程概况

1. 工程名称：某项目砖砌挡土墙工程

2. 工程地点：某市某区某项目现场

3. 工程规模：挡土墙总长度为200米，高度为3米，共计20段

4. 工程性质：新建挡土墙，用于支撑土方稳定，防止土体滑坡

二、设计依据

1. 《建筑地基基础设计规范》（GB50007-2011）

2. 《砌体结构设计规范》（GB50003-2011）

3. 《挡土墙设计规范》（GB50007-2011）

4. 《建筑工程施工质量验收统一标准》（GB50300-2013）

三、设计原则

1. 确保挡土墙结构安全、稳定，满足使用功能要求；

2. 采用经济合理的施工方法，降低工程成本；

3. 严格执行国家相关规范、标准，确保工程质量；

4. 考虑施工过程中的安全、环保要求。

四、挡土墙结构设计

1. 挡土墙结构形式：采用重力式砖砌挡土墙，墙体厚度为240mm，采用MU10标准砖，M7.5混合砂浆砌筑。

2. 挡土墙基础设计：基础采用C15素混凝土垫层，厚度为150mm，基础宽度为500mm。

3. 挡土墙构造设计：墙身每隔五皮砖设置2Φ6通长拉筋，拉筋间距为200mm，拉筋锚固深度为300mm。

4. 挡土墙排水设计：在挡土墙底部设置排水孔，排水孔间距为1.5m，排水孔直径为100mm。

五、施工方案 1. 施工准备

（1）材料准备：确保材料符合设计要求，如砖、砂浆、混凝土等。

（2）施工设备：准备好施工所需的各种设备，如砂浆搅拌机、振捣器、水准仪等。

（3）施工人员：组织施工队伍，进行技术交底和安全教育。

2. 施工工艺

（1）基础开挖：根据设计要求，进行基础开挖，确保基础宽度、厚度符合要求。

（2）基础垫层：浇筑C15素混凝土垫层，厚度为150mm，表面平整。

（3）墙体砌筑：按照砌筑规范进行墙体砌筑，确保墙体垂直、平整。

（4）拉筋设置：每隔五皮砖设置2Φ6通长拉筋，拉筋锚固深度为300mm。

（5）排水孔设置：在挡土墙底部设置排水孔，排水孔间距为1.5m，排水孔直径为100mm。

挡土墙施工方案

挡土墙施工方案

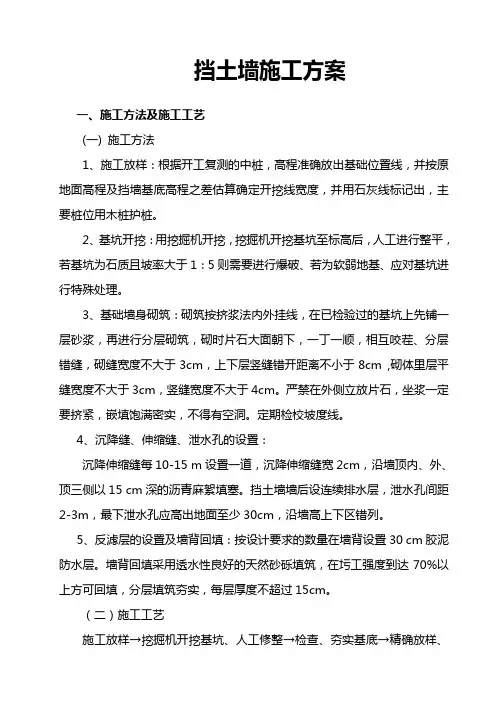

挡土墙施工方案

一、施工方法及施工工艺

(一) 施工方法

1、施工放样：根据开工复测的中桩，高程准确放出基础位置线，并按原地面高程及挡墙基底高程之差估算确定开挖线宽度，并用石灰线标记出，主要桩位用木桩护桩。

2、基坑开挖：用挖掘机开挖，挖掘机开挖基坑至标高后，人工进行整平，若基坑为石质且坡率大于1：5则需要进行爆破、若为软弱地基、应对基坑进行特殊处理。

3、基础墙身砌筑：砌筑按挤浆法内外挂线，在已检验过的基坑上先铺一层砂浆，再进行分层砌筑，砌时片石大面朝下，一丁一顺，相互咬茬、分层错缝，砌缝宽度不大于3cm，上下层竖缝错开距离不小于8cm ,砌体里层平缝宽度不大于3cm，竖缝宽度不大于4cm。严禁在外侧立放片石，坐浆一定要挤紧，嵌填饱满密实，不得有空洞。定期检校坡度线。

4、沉降缝、伸缩缝、泄水孔的设置：

沉降伸缩缝每10-15 m设置一道，沉降伸缩缝宽2cm，沿墙顶内、外、顶三侧以15 cm深的沥青麻絮填塞。挡土墙墙后设连续排水层，泄水孔间距2-3m，最下泄水孔应高出地面至少30cm，沿墙高上下区错列。

5、反滤层的设置及墙背回填：按设计要求的数量在墙背设置30 cm胶泥防水层。墙背回填采用透水性良好的天然砂砾填筑，在圬工强度到达70%以上方可回填，分层填筑夯实，每层厚度不超过15cm。

（二）施工工艺

施工放样→挖掘机开挖基坑、人工修整→检查、夯实基底→精确放样、挂线→分层砌筑→养护→墙背分层回填夯实→进入下一循环砌筑→ 勾缝、抹面

二、质量保证体系

1、质量管理建立三级监督管理制度，从总工（技术负责）到工地质检员、领工员，层层把关，严格管理，规范文明施工。

2、施工、质检人员工作职责制、制定总工、主任工程师、质检员、试验员及测量员，岗位责任，确定各个岗位的职责，使工程质量管理系统化。

3、定质量管理原则，明确质量要求目标，采取措施，保证质量。

a、坚持“百年大计，质量第一”的原则；

b、明确创优质工程的目标；
