当前位置：文档之家 › 铝合金的牌号和成分对应表

铝合金的牌号和成分对应表

  • 格式：pdf
  • 大小：136.45 KB
  • 文档页数：6

铝合金的牌号和成分对应表

铝合金的牌号和成分对应表。[工程自然科学机械]悬赏点数10票

数不足，该提问被关闭。查看投票结果。2个回答3069次浏览

0

榴连飘飘52009-2-712:28:33172.30.211.*举报求铝合金的牌号和成分对应表。

系统推荐答案

-1

XMY1528282009-2-712:30:2961.136.175.*举报国内外常用铝及铝合金牌号对照

表

文章来源：钢材大超市添加人：gyy添加时间：2007-1-26

类中国美国英国日本法国德国前苏联

别GBASTMBSJISNFDINГОСТ

工1A991199A199.99RA99

业1A97A199.98RA97

纯1A95A95

铝1A801080(1A)10801080AA199.90A8

1A5010501050(1B)10501050AA199.50A5

防5A025052NS450525052A1Mg2.5Amg

锈5A03NS5AMg3

铝5A055056NB65056A1Mg5AMg5V

5A305456NG6155565957

2A01203621172117AlCu2.5Mg0.5D18

硬2A11HF1520172017SAlCuMg1D1

铝2A12212420242024AlCuMg2D16AVTV

2B162319

锻2A802N01AK4

2A9022182018AK2

铝2A14201420142014AlCuSiMnAK8

超硬铝7A09717570757075AlZnMgCu1.5V95P

ZAlSi7Mn356.2LM25AC4CG-AlSi7Mg

铸ZAlSi12413.2LM6AC3AA-S12-Y4G-Al12AL2

造ZAlSi5Cu1Mg355.2AL5

铝ZAlSi2Cu2Mg1413.0AC8AG-Al12(Cu)

合ZAlCu5MnAL19

金ZAlCu5MnCdVA201.0

ZAlMg10520.2LM10AG11G-AlMg10AL8ZAlMg5SiG-AlMg5SiAL13

票数:0

其他回答按时间排序按投票数排序

0

闪电打雷下雨2009-2-713:23:13211.139.116.*举报铝合金通常使用铜、锌、锰、

硅、镁等合金元素。跟普通的碳钢相比有更轻及耐腐蚀的性能，但抗腐蚀性不如纯铝。在干净、

干燥的环境下铝合金的表面会形成保护的氧化层。造成电偶腐蚀（Galvaniccorrosion）加速的

情况有：铝合金与不锈钢接触的情况、其他金属的腐蚀电位比铝合金低或是在潮湿的环境下。如

果铝和不锈钢要一同使用必须在有water-containingsystems或是户外安装两金属间电子或电

解隔离。

铝合金的成分需要向美国铝业协会（AluminiumAssociation,AA）注册。许多组织公布更具体

制造铝合金的标准，包括美国汽车工程协会（SocietyofAutomotiveEngineers,SAE）特别是

航空标准，还有美国材料试验协会（AmericanSocietyforTestingandMaterials,ASTM）。

工程用途

概要

铝合金广泛的被应用在工程结构上。合金系统由数字系统分类(ANSI)，或由名称表示主要的组成

合金(DIN及ISO)。选择正确的合金为一种指定的应用，需要考虑材料的强度、延性、成形性、

焊接性、抗腐蚀性等等。简短的历史概述合金和制

造技术。铝广泛地使用在现代航空器里是由于它高强度和较低的重量比

率。

弹性度

铝使用不当，可能会导致些问题。尤其是在对比铁或钢后，觉得铝有“更好的表现”的那些直觉

行事的设计师，机械师，或技术员。跟铁或钢相比，相同大小的铝重量只有铁或钢的三分之一，

似乎有着巨大的吸引力。但必须注意到，刚性同时也减少了三分之二。因此，直接更换一个铁或

钢铁的零件，并施加可接受的力量，虽然不会造成破坏，但是铝的弹性会造成零件三倍以上的挠

度。

如果失败是不是一个问题，但过度的弹性是不可取的。尤其在要求精度或者有效率传输的地方。

随意的将钢管更换为同样大小的铝管将造成一定程度弯曲。例如，用相同的尺寸的铝管取代钢管

的自行车框架，增加弹性的操作下，负荷所造成的不同心度将会吸收运行的力量。为了增加刚性

增加管壁的厚度，造成重量增加，也丧失了弹性与重量比的优势。

就这情况而言，最好重新设计铝尺寸的部分，以适应其特点。例如，使自行车的框架铝管具有超

大直径，而不是厚的管壁。这样增加了强度，重量也没有增加很多[3]。这样处理的极限在于对

挫曲的敏感性增加。

最新型的Corvette汽车，是一个很好的例子，重新设计后的部分利用了铝的优势。使用了铝的制底盘和悬挂系统零件，消除不必要的金属后不但减轻也减少了截面积，这些车有大的尺寸和良

好的刚度。因此，在同样或更激烈的使用情况下不需要跟钢制的零件一样频繁更换，大部分人对

此觉得有吸引力。同样地，铝自行车框架可以改良设计，以便提供刚性和一些额外的灵活性，后

者的功用可以当作另一种避震器。

铝合金的强度和耐久性差别很大，不仅组成合金元素的差别，也由于制造过程的差异。这种可变

性加上经验曲线的使用，使铝时常获得了坏名声。举例来说，70年代早期许多设计不良的铝自

行车框架高频率的损坏后，伤害了铝的声誉。然而，铝零件广泛的使用在航空器和高性能的汽车

行业，放大来讲是禁得起极微小的失败率，同时也说明了自行车零组件没有不可靠的问题。时间

和经验证明了铝依旧是可靠的。

同样地，铝在汽车应用尤其是在引擎零件上，得益于一段时间内的发展。奥迪工程师，在评论

最近由奥迪工厂恢复一台1930年代汽车联盟赛车的V12引擎有超过500匹马力，引擎所使用

的铝合金今天会被使用在像是除草机和家具上。在1960年代Corvair铝制的汽缸盖和曲轴箱，

即使上螺纹被磨平及总体上的失败仍得到了良好的名声。这是已往不曾见过的设计。

其中一个重要的结构限制是铝合金疲劳性能，而

钢具有较高的疲劳极限（理论上可以承受无限多的周期性载荷），铝的疲

劳极限是接近零，也就是说它最终将破坏，甚至非常小的循环荷载作用都可以使它破坏，但对于

小的应力可以使用非常长的时间。

热敏度

通常必须考虑金属的热敏感性。事实上铝对热感应上相对地复杂，不像钢将要熔化时发出亮红色。

由于铝熔化之前没有迹象显示，使用喷灯成型时需要一些专门的知识。

铝过热的时候受到内部压力和拉力，这些压力往往会导致延迟的扭曲。举例来说，常见的有翘曲

或过热裂开的汽车铝缸盖。几年后，沿着铝自行车框架焊接逐渐变成趋势。1970年代黏着剂被

用在一些自行车上，不幸的是当铝管受到轻微腐蚀就会松动黏接，终究车架解体。因此，航天工

业，完全避免热进入零件[胶粘剂]间或机械紧固件。

过热的铝可放心热处理零件在一炉，并逐步冷却－有退火的效果。然而这样做的结果有可能造成

扭曲，所以热处理焊接自行车框架，会导致重要的部分产生不重合。如果不严重，冷却之后有可

能可以重合在一起。如果框架设计有相当的刚性，变形将需要很大的力量。

铝的不耐高温性不包括使用在火箭上，用于气体燃烧可达3500K的燃烧室，在Aagena上，

阶段引擎部分设计使用了再生铝冷却喷嘴，包括关键喷喉；实际上铝极端高导热性防止了喷喉在

巨大的热流下到达熔点，是一个可靠的轻组件。

家庭配线1960年代跟铝的高导电性和比铜低的价格，在美国的家庭配线使用了铝，即使许多装置的设计

不是能使用铝导线的。新的用途带了一些问题：铝巨大的热膨胀系数造成导线容易变长，最终连接到不同的金属（螺丝），造成短路

纯铝有一个“蠕变”倾向，稳定持续的压力（随着温度的上升），再次造成短路。

电偶腐蚀（Galvaniccorrosion）造成接触端的金属电阻增加。

这些过热和过松的联接，反而导致了一些火灾。建造者对导线的选用开始变的谨慎，在新建筑上

许多法令禁止了它的用途。但较新的装置，最终改善了连接设计，以避免松动和过热。一开始的

标示为"Al/Cu"，现在则是印着"CO/ALR"。

另一种阻止发热的方法，卷曲铝线与铜线编成短辫，利用高压卷曲并利用工具减少铝的热膨胀。

现在，新的合金、设计和方法用在铝导线和铝端子的结合

合金编号

锻造用和铸造用铝合金使用不同的命名系统。锻造用铝合金使用四位数号码，其中包含了合金成

份所占的比例。破折号后的4位数号码代表热处理的类型，例如“6061-T6”。铸造用铝合金

使用4至5位数号码与一个小数点。在百位数的数字代表合金元素，小数点用来辨认是铸

件或是铝锭。

锻造用合金

国际合金命名系统（InternationalAlloyDesignationSystem）被广泛接受命名锻造合金。每

个合金是由于四位数号码，其中第一位数为主要合金元素。

1000系列至少含99%（重量百分比）的铝

2000系列铜合金，强度媲美钢。以前称为杜拉铝，是常用的航太合金，但容易受到粒间腐蚀，

逐渐被7000系列取代。3000系列锰合金，有加工硬化。

4000系列硅合金，亦称为硅铝明

5000系列镁合金，可解决加工硬化，强度媲美钢铁。

6000系列镁硅合金，易于加工，可沉积硬化，得到的强度不是很高。

7000系列锌合金，可析出硬化，在所有铝合金中有最高强度。

8000系列混合

锻造用铝合金元素含量

（重量百分比）

代号硅铁铜锰镁铬锌钒钛钡镓铅锆其他铝

每种总和10600.250.350.050.030.030.030.050.050.030.030.030.030.030.03最少

99.6

11000.95Si+Fe0.05-0.200.050.100.050.15最少99.020140.50-1.20.73.9-5.00.40-1.20.20-0.80.100.250.150.050.15剩余的

20240.500.503.8-4.90.30-0.91.2-1.80.100.250.150.050.15剩余的

22190.20.305.8-6.80.20-0.400.020.100.05-0.150.02-0.100.10-0.250.05

0.15剩余的

30030.60.70.05-0.201.0-1.50.100.050.15剩余的

30040.300.70.251.0-1.50.8-1.30.250.050.15剩余的

31020.400.70.100.05-0.400.300.100.050.15剩余的

50520.250.400.100.102.2-2.80.15-0.350.100.050.15剩余的

50830.400.400.100.40-1.04.0-4.90.05-0.250.250.150.050.15剩余的

50860.400.500.100.20-0.73.5-4.50.05-0.250.250.150.050.15剩余的

51540.250.400.100.103.1-3.90.15-0.350.200.200.050.15剩余的

54540.250.400.100.50-1.02.4-3.00.05-0.200.250.200.050.15剩余的

54560.250.400.100.50-1.04.7-5.50.05-0.200.250.200.050.15剩余的

60050.6-0.90.350.100.100.40-0.60.100.100.100.050.15剩余的

6005A?0.50-0.90.350.300.500.40-0.70.300.200.100.050.15剩余的

合集下载

世界各国压铸铝合金成分牌号对照表

世界各国压铸铝合金成分牌号对照表

世界各国压铸铝合金成分牌号对照表

1.铝合金 GB/T 15115-94

压铸铝合金的化学成分和力学性能表

序号 合金牌号 合金代号 化学成份 力学性能

(不低于)

硅 铜 锰 镁 铁 镍 钛 锌 铅 锡 铝 抗拉强度 伸长度 布氏硬度HB5/250

1 YZA1Sil2 YL102

≤ ≤ ≤ ≤ ≤ 余 220 2

30

2 YZA1Si10Mg YL104

≤

≤ ≤ ≤ ≤ 余 220 2 60

3 YZA1Si12Cu2 YL108

≤ ≤ ≤ ≤ ≤ 余 240 1 70

4 YZA1Si9Cu4 YL112

≤ ≤ ≤ ≤ ≤ ≤ ≤ 余 240 1 90

5 YZA1Si11Cu3 YL113

≤ ≤ ≤ ≤ ≤ ≤ ≤ 余 230 1 85

6 YZA1Si17Cu5Mg YL117

≤

≤ ≤ ≤ ≤ 余 220 <1 80

7 YZA1Mg5Sil YL302

≤

≤ ≤ ≤ 余 220 2 70

二. 日本工业标准 JIS H5302:2000

日本压铸铝合金化学成分表

JIS牌号 ISO牌号 Cu Si Mg Zn Fe Mn Ni Sn Pb Ti Al

ADC1 < 余量

ADC1C A1-Sil2CuFe < 余量

ADC2 A1-Si12Fe < 余量

ADC3 < 余量 ADC5

< < 余量

ADC6 < < 余量

ADC7 A1-Si5Fe < 余量

ADC8 A1-Si6Cu4Fe 余量

ADC10 余量

ADC10Z 余量

ADC11 A1-Si8Cu3Fe 余量

ADC12 余量

最全面铝合金牌号对照表

最全面铝合金牌号对照表

类

别 中国 美国 英国 日本 法国 德国 前苏联

GB ASTM BS JIS NF DIN ГОСТ

工业纯铝 1A99 1199 A199.99R A99 

1A97 A199.98R A97 

1A95 A95 

1A80 1080(1A) 1080 1080A A199.90 A8 

1A50 1050 1050(1B) 1050 1050A A199.50 A5 

防锈铝 5A02 5052 NS4 5052 5052 A1Mg2.5 Amg 

5A03 NS5 AMg3 

5A05 5056 NB6 5056 A1Mg5 AMg5V 

5A30 5456 NG61 5556 5957

硬铝 2A01 2036 2117 2117 AlCu2.5Mg0.5 D18 

2A11 HF15 2017 2017S AlCuMg1 D1

2A12 2124 2024 2024 AlCuMg2 D16AVTV 

2B16 2319

锻铝 2A80 2N01 AK4 

2A90 2218 2018 AK2 

2A14 2014 2014 2014 AlCuSiMn AK8 

超硬铝 7A09 7175 7075 7075 AlZnMgCu1.5 V95P 

铸造铝合金 ZAlSi7Mn 356.2 LM25 AC4C G-AlSi7Mg

ZAlSi12 413.2 LM6 AC3A A-S12-Y4 G-Al12 AL2 

ZAlSi5Cu1Mg 355.2 AL5 

ZAlSi2Cu2Mg1 413.0 AC8A G-Al12(Cu)

ZAlCu5Mn AL19 

ZAlCu5MnCdVA 201.0

ZAlMg10 520.2 LM10 AG11 G-AlMg10 AL8 

ZAlMg5Si G-AlMg5Si AL13 

中、美常用铝合金牌号对照表

中国 CHINA 美国 THE UNITED STATES

L1-L6 、 L5-1 1070 、1060 、 1050 、 1030 、 1100

铝合金牌号对照表

铝合金牌号对照表

新牌号旧牌号单个合计1050--1060代L21070--1100代L5-12A11LY112A12LY122A17LY172017--2A14LD103A21LF213003--3103--3004--3005--3105--5A06LF65A05LF55083LF45754AlMg35052AlMg2.55005AlMg15086AlMg4Mn5182AlMg5Mn6A02LD26061LD306063LD316082AlSiMgMn7075AlZn5.5MgCu7A04LC47A09LC97A52LC527A057056061-T651是该合金系列中的主要合金,是经热处理预拉伸工艺生产的高品质合金产品,强度虽不能与2系列或7系列相比,加工性能极佳、易焊接及电镀性、抗腐蚀性、韧性高及加工后不变形，易于抛光、上色膜容易、氧化效果极佳。无法进行焊接，抗腐蚀性差，在航空工业上得到广泛应用的超高强度变形铝合金铝合金牌号对照表

0.050.15余量备注广泛用于对强度要求不高的产品有高强度和好疲劳强度,被广泛用在航空结构上,尤其是机翼与机身结构下的受到张力的地方用于加工需要有良好的成形性能\高的抗蚀性可焊接性好的零部件

主要用于要求较高的可塑性和良好的焊接性,在液体或气体介质中工作的低载荷零件,如邮箱,汽油或润滑油管道

0.18-0.285.1-6.10.20.050.15余量7XXX系铝锌合金（应用广泛的牌号）抗拉强度 σb(Mpa)≧572条件屈服强度σ0.2（Mpa)≧503硬度：HB 150延伸率：120.40.51.2-2.00.32.1-2.90.04-0.350.250.15抗拉强度 σb(Mpa)≧310条件屈服强度σ0.2（Mpa)≧276状态T6硬度：HB90-110延伸率：110.4-0.80.70.15-0.40.150.8-1.20.150.150.15

0.150.050.15余量97以上抗拉强度 σb(Mpa)≧270条件屈服强度σ0.2（Mpa)≧120状态H112硬度：HB 45-75延伸率：12以上0.40.350.10.4-1.04.0-4.90.05-0.250.250.10.050.1599.6以上0.050.030.05

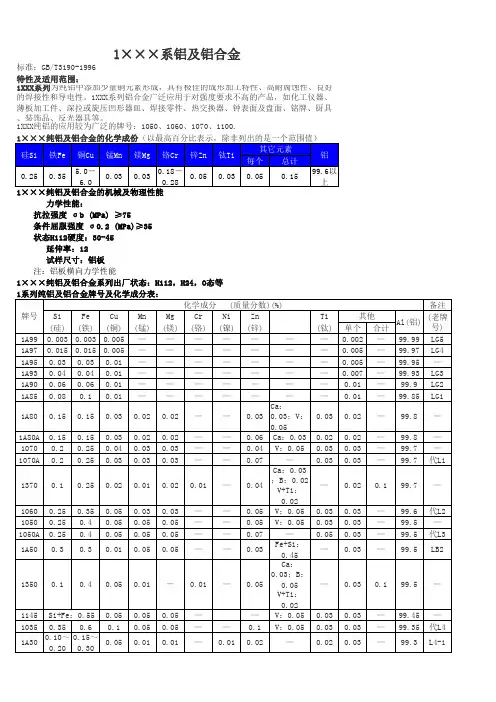

各种牌号铝合金成分及性能

各种牌号铝合金成分及性能

每个总计0.250.355.0－6.00.030.030.18－0.280.050.030.050.1599.6以上备注SiFeCuMnMgCrNiZnTi(硅)(铁)(铜)(锰)(镁)(铬)(镍)(锌)(钛)单个合计1A990.0030.0030.005———————0.002—99.99LG51A970.0150.0150.005———————0.005—99.97LG41A950.030.030.01———————0.005—99.95—1A930.040.040.01———————0.007—99.93LG31A900.060.060.01———————0.01—99.9LG21A850.080.10.01———————0.01—99.85LG11A800.150.150.030.020.02——0.03Ca：0.03；V：0.050.030.02—99.8—1A80A0.150.150.030.020.02——0.06Ca：0.030.020.02—99.8—10700.20.250.040.030.03——0.04V：0.050.030.03—99.7—1070A0.20.250.030.030.03——0.07—0.030.03—99.7代L1Ca：0.03；B：0.02V+Ti：0.0210600.250.350.050.030.03——0.05V：0.050.030.03—99.6代L210500.250.40.050.050.05——0.05V：0.050.030.03—99.5—1050A0.250.40.050.050.05——0.07—0.050.03—99.5代L31A500.30.30.010.050.05——0.03Fe+Si：0.45—0.03—99.5LB2Ca：0.03；B：0.05V+Ti：0.0211450.050.050.05——V：0.050.030.03—99.45—10350.350.60.10.050.05——0.1V：0.050.030.03—99.35代L41A300.10～0.200.15～0.300.050.010.01—0.010.02—0.020.03—99.3L4-11XXX纯铝的应用较为广泛的牌号：1050、1060、1070、1100.1×××系铝及铝合金标准：GB/T3190-1996特性及适用范围：1XXX系列为纯铝中添加少量铜元素形成，具有极佳的成形加工特性、高耐腐蚀性、良好的焊接性和导电性。1XXX系列铝合金广泛应用于对强度要求不高的产品，如化工仪器、薄板加工件、深拉或旋压凹形器皿、焊接零件、热交换器、钟表面及盘面、铭牌、厨具、装饰品、反光器具等。
