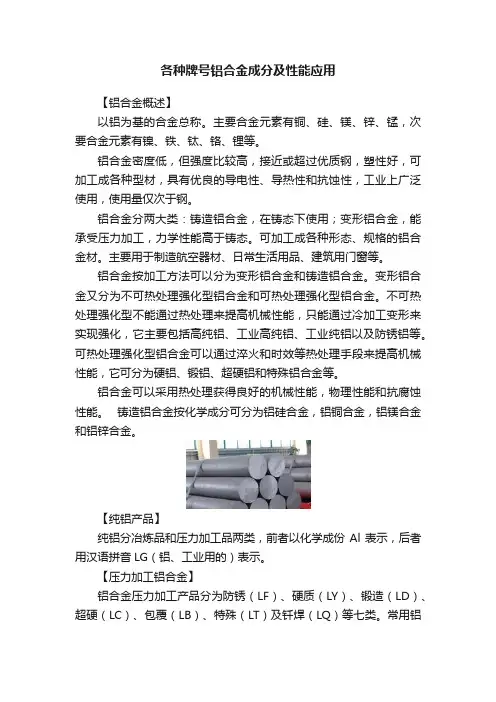

1×××系铝及铝合金
标准：GB/T3190-1996
特性及适用范围：
1XXX系列为纯铝中添加少量铜元素形成，具有极佳的成形加工特性、高耐腐蚀性、良好的焊接性和导电性。
1XXX系列铝合金广泛应用于对强度要求不高的产品，如化工仪器、薄板加工件、深拉或旋压凹形器皿、焊接零件、热交换器、钟表面及盘面、铭牌、厨具、装饰品、反光器具等。
1XXX纯铝的应用较为广泛的牌号：1050、1060、1070、1100.
力学性能：
抗拉强度 σb (MPa) ≥75
条件屈服强度 σ0.2 (MPa)≥35
状态H112硬度：30-45
延伸率：12
试样尺寸：铝板
注：铝板横向力学性能
1×××纯铝及铝合金系列出厂状态：H112，H24，O态等
标准：GB/T3190-1996 特性及适用范围：
2XXX系铝铜合金用途
2XXX系列铝铜合金由于有高强度和好疲劳强度，被广泛应用在航空器结构上，尤其是机翼与机身结构下的受到张力的地方。
2×××系铝铜合金
2XXX系列硬铝应用较为广泛的牌号：2024(2A12)、LY12、LY11、2A11、2A14（LD10）、2017、2A17等。
2XXX系铝铜合金的化学成份（以最高百分比表示，除非列出的是一个范围值） 力学性能：
抗拉强度 σb (MPa) ≥425
条件屈服强度 σ0.2 (MPa)≥275 状态T4硬度：HB 120--145 延伸率：14以上 试样尺寸：铝板
注：铝板室温横向力学性能
2×××铝铜合金的出厂状态：H112，T4，T351，T6； 2XXX系列为铝－铜－镁系中的典型硬 铝合金，其成份比较合理，综合性能较好。
很多国家都生产这个合金，是硬铝中用量最大的。
该合金的特点是：强度高，有一定的耐热性，可用作150°C以下的工作零件。
温度高于125°C，2XXX系列合金的强度比7075合金的还高。
热状态、退火和新淬火状态下成形性能都比较好，热处理强化效果显著，但热处理工艺要求严格。
抗蚀性较差，但用纯铝包覆可以得到有效保护;焊接时易产生裂纹，但采用特殊工艺可以焊接，也可以铆接。
广泛用于飞机结构、铆钉、卡车轮毂、螺旋桨元件及其他种种结构件。
3XXX系列铝锰合金
标准：GB/T3190-1996
特性及适用范围：
3XXX系列为AL-Mn系合金，是应用最广的一种防锈铝，这种合金的强度不高（稍高于工业纯铝），不能热处理强化，故采用冷加工方法来提高它的力学性能：在退火状态有很高的塑性，在半冷作硬化时塑性尚好，冷作硬化时塑性低，耐腐蚀好，焊接性良好，可切削性能不良。
用途主要用于要求高的可塑性和良好的焊接性，在液体或气体介质中工作的低载荷零件，如邮箱，汽油或润滑油导管，各种液体容器和其他用深拉制作的小负荷零件：线材用来做铆钉 3XXX系列铝板成形性、溶接性、耐蚀性均良好。
用于加工需要有良好的成形性能、高的抗蚀性可焊性好的零件部件，或既要求有这些性能又需要有比1XXX系合金强度高的工作，如厨具、食物和化工产品处理与贮存装置，运输液体产品的槽、罐，以薄板加工的各种压力容器与管道一般器物、散热片、化妆板、影印机滚筒、船舶用材。
力学性能：
抗拉强度 σb (MPa) ≥140-200
条件屈服强度 σ0.2 (MPa)≥115
状态H24硬度：HB35-45
延伸率：12
试样尺寸：铝板
注：铝板室温横向力学性能
3×××铝锰合金的出厂状态：H112，H24，O态；
5×××系铝镁合金
标准：GB/T3190-1996
特性及适用范围：
①5XXX系列是高镁合金（5A06（LF6)5A05（LF5）,在不可热处理合金中强度良好，耐蚀性、可切削性良好。
阳极化处理后表面美观。
电弧焊性能良好。
5XXX系列合金中的主要合金元素为镁，具有良好的抗蚀性与可焊接性能，以及中等强度。
优良的抗腐蚀性能使5XXX系列合金广泛用于海事用途如船舶，以及汽车、飞机焊接件、地铁轻轨，需严格防火的压力容器（如液体罐车、冷藏车、冷藏集装箱）、制冷装置、电视塔、钻探设备、交通运输设备、导弹零件、装甲等。
[1]
②5XXX系列属于Al-Mg-Si系合金（5083《LF4》、5754、5052）,使用范围广泛,特别是建筑业离不开此合金，是最有前途的合金。
耐蚀性好，焊接性优良，冷加工性较好，并具有中等强度。
5XXX系列的主要合金元素为镁，具有良好的成形加工性能、抗蚀性、焊接性，中等强度，用于制造飞机油箱、油管、以及交通车辆、船舶的钣金件，仪表、街灯支架与铆钉、五金制品、电器外壳等。
③ AL-Mn系合金，是应用最广的一种防锈铝，这种合金的强度高，特别是具有抗疲劳强度：塑性与耐腐蚀性高，不能热处理强化，，在半冷作硬化时塑性尚好，冷作硬化时塑性低，耐腐蚀好，焊接性良好，可切削性能不良，可抛光。
用途主要用于要求高的可塑性和良好的焊接性，在液体或气体介质中工作的低载荷零件，如邮箱，汽油或润滑油导管，各种液体容器和其他用深拉制作
5XXX铝镁合金应用较为广泛的牌号：5A06、5A05、5083、5754、5052、5005、5086、5182等
5×××铝镁合金的化学成份（以最高百分比表示，除非列出的是一个范围值）
力学性能：
抗拉强度 σb (MPa) ≥270
条件屈服强度 σ0.2 (MPa)≥120
状态H112硬度：HB45-75
延伸率：12以上
试样尺寸：铝板
注：铝板横向力学性能
5×××铝镁合金的出厂状态：H32，H112，H111，H24，O态；
6×××系铝硅合金
标准：GB/T3190-1996 特性及适用范围：
6XXX系列属热处理可强化合金，具有良好的可成型性、可焊接性、可机加工性和，同时具有中等强度，在退火后仍能维持较好的操作性.
6XXX系列合金的主要合金元素是镁与硅AlMgSi1Cu，并形成Mg2Si相。
若含有一定量的锰与铬，可以中和铁的坏作用；有时还添加少量的铜或锌，以提高合金的强度，而又不使其抗蚀性有明显降低；导电材料中还有少量的铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。
在Mg2Si固溶于铝中，使合金有人工时效硬化功能。
6061-T651是6XXX系列合金中主要合金，是经热处理预拉伸工艺生产的高品质铝合金产品，其强度虽不能与2XXX系或7XXX系相比，但其镁、硅合金特性多，具有加工性能极佳、优良的焊接特点及电镀性、良好的抗腐蚀性、韧性高及加工后不变形、材料致密无缺陷及易于抛光、上色膜容易、氧化效果极佳等优良特点。
6XXX铝硅合金应用较为广泛的牌号：6082、6063（LD31）、6061（LD30）、6A02等。
6×××铝硅合金的化学成份（以最高百分比表示，除非列出的是一个范围值）6×××铝硅合金的机械及物理性能
力学性能：
抗拉强度 σb (MPa) ≥310
条件屈服强度 σ0.2 (MPa)≥276 状态T6硬度：HB90-110 延伸率：11 试样尺寸：铝板 注：铝板横向力学性能
6×××铝硅合金的出厂状态：H112，T6，T651，T5，T4，O态；。
