浅析网卡的VLAN功能

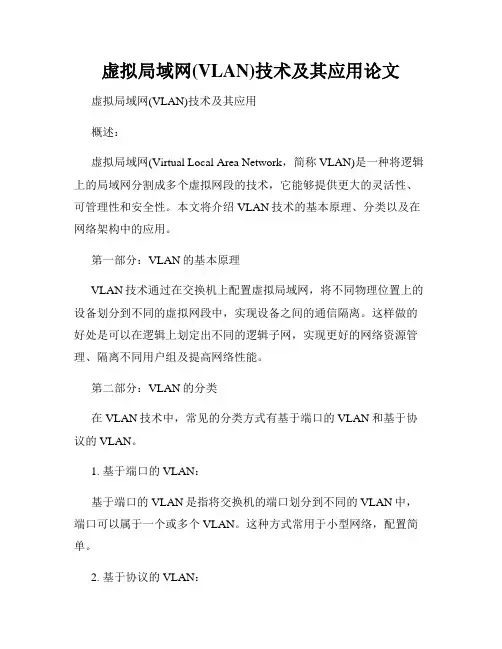

虚拟局域网(VLAN)技术及其应用论文虚拟局域网(VLAN)技术及其应用概述：虚拟局域网(Virtual Local Area Network，简称VLAN)是一种将逻辑上的局域网分割成多个虚拟网段的技术，它能够提供更大的灵活性、可管理性和安全性。

本文将介绍VLAN技术的基本原理、分类以及在网络架构中的应用。

第一部分：VLAN的基本原理VLAN技术通过在交换机上配置虚拟局域网，将不同物理位置上的设备划分到不同的虚拟网段中，实现设备之间的通信隔离。

这样做的好处是可以在逻辑上划定出不同的逻辑子网，实现更好的网络资源管理、隔离不同用户组及提高网络性能。

第二部分：VLAN的分类在VLAN技术中，常见的分类方式有基于端口的VLAN和基于协议的VLAN。

1. 基于端口的VLAN：基于端口的VLAN是指将交换机的端口划分到不同的VLAN中，端口可以属于一个或多个VLAN。

这种方式常用于小型网络，配置简单。

2. 基于协议的VLAN：基于协议的VLAN是指根据不同的网络协议划分VLAN，常见的有802.1Q协议和ISL协议。

这种方式通常应用于大型企业网络中，可以实现更复杂的网络拓扑和灵活性。

第三部分：VLAN的应用VLAN技术在网络架构中的应用非常广泛，以下列举几个典型的应用场景：1. 提高网络安全性：通过配置VLAN，可以将不同的用户组划分到不同的VLAN中，实现隔离和限制不同用户之间的通信，有效提高网络的安全性。

比如将内部员工和访客划分到不同的VLAN中，可以避免访客对内部网络的非法访问。

2. 简化网络管理：VLAN可以根据不同的网络需求对设备进行逻辑划分，简化网络管理和维护工作。

通过VLAN技术，可以快速配置子网、实现虚拟机移动和网络服务的部署，提高网络的可管理性。

3. 提高网络性能：VLAN能够隔离广播域，减少广播风暴对网络性能的影响。

通过将物理网互相连接的交换机划分为不同的VLAN，可以提高网络性能和带宽利用率。

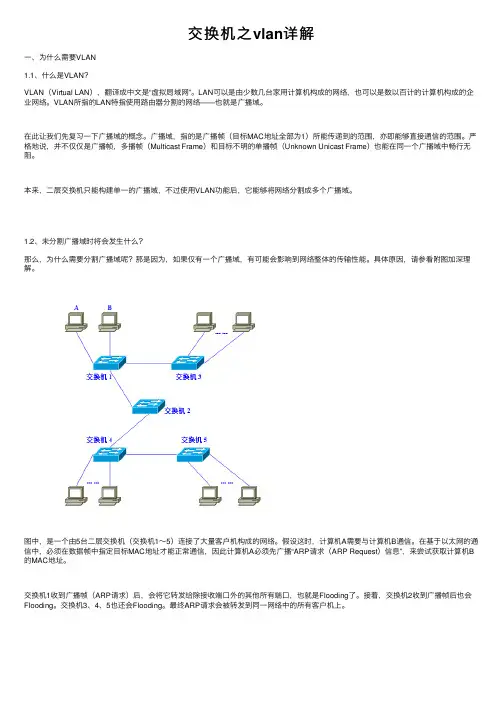

交换机之vlan详解⼀、为什么需要VLAN1.1、什么是VLAN？VLAN（Virtual LAN），翻译成中⽂是“虚拟局域⽹”。

LAN可以是由少数⼏台家⽤计算机构成的⽹络，也可以是数以百计的计算机构成的企业⽹络。

VLAN所指的LAN特指使⽤路由器分割的⽹络——也就是⼴播域。

在此让我们先复习⼀下⼴播域的概念。

⼴播域，指的是⼴播帧（⽬标MAC地址全部为1）所能传递到的范围，亦即能够直接通信的范围。

严格地说，并不仅仅是⼴播帧，多播帧（Multicast Frame）和⽬标不明的单播帧（Unknown Unicast Frame）也能在同⼀个⼴播域中畅⾏⽆阻。

本来，⼆层交换机只能构建单⼀的⼴播域，不过使⽤VLAN功能后，它能够将⽹络分割成多个⼴播域。

1.2、未分割⼴播域时将会发⽣什么？那么，为什么需要分割⼴播域呢？那是因为，如果仅有⼀个⼴播域，有可能会影响到⽹络整体的传输性能。

具体原因，请参看附图加深理解。

图中，是⼀个由5台⼆层交换机（交换机1～5）连接了⼤量客户机构成的⽹络。

假设这时，计算机A需要与计算机B通信。

在基于以太⽹的通信中，必须在数据帧中指定⽬标MAC地址才能正常通信，因此计算机A必须先⼴播“ARP请求（ARP Request）信息”，来尝试获取计算机B 的MAC地址。

交换机1收到⼴播帧（ARP请求）后，会将它转发给除接收端⼝外的其他所有端⼝，也就是Flooding了。

接着，交换机2收到⼴播帧后也会Flooding。

交换机3、4、5也还会Flooding。

最终ARP请求会被转发到同⼀⽹络中的所有客户机上。

请⼤家注意⼀下，这个ARP请求原本是为了获得计算机B的MAC地址⽽发出的。

也就是说：只要计算机B能收到就万事⼤吉了。

可是事实上，数据帧却传遍整个⽹络，导致所有的计算机都收到了它。

如此⼀来，⼀⽅⾯⼴播信息消耗了⽹络整体的带宽，另⼀⽅⾯，收到⼴播信息的计算机还要消耗⼀部分CPU时间来对它进⾏处理。

划分vlan的四种方法划分 VLAN 的四种方法VLAN（Virtual Local Area Network，虚拟局域网）是一种将物理上分散的设备通过逻辑上的方式组合在一起的网络技术。

它可以将一个物理上的网络划分为多个逻辑上的网络，从而提高网络安全性、灵活性和管理效率。

本文将介绍 VLAN 的四种划分方法。

第一种方法：基于端口基于端口的 VLAN 是最简单、最常见的 VLAN 划分方式。

它根据交换机端口来划分不同的 VLAN。

每个端口只能属于一个 VLAN，这样就可以实现不同 VLAN 之间互相隔离。

该方法的优点是易于实现和管理，缺点是不够灵活。

如果需要更改某个设备所属的 VLAN，则需要重新配置交换机端口。

第二种方法：基于 MAC 地址基于 MAC 地址的 VLAN 是根据设备的 MAC 地址来划分不同的VLAN。

每个设备都有唯一的 MAC 地址，因此可以通过 MAC 地址来确定设备所属的 VLAN。

该方法可以实现动态加入和移除设备，但也存在一些问题。

例如，如果某个设备更换了网卡，则需要重新配置其所属的 VLAN。

第三种方法：基于子网基于子网的 VLAN 是根据 IP 地址子网来划分不同的 VLAN。

每个子网可以对应一个 VLAN，这样就可以实现跨 VLAN 的通信。

该方法需要在交换机上配置IP 子网，因此需要一定的网络知识和技能。

同时，该方法也存在一些限制，例如无法实现跨子网的广播和多播。

第四种方法：基于协议基于协议的 VLAN 是根据网络协议来划分不同的 VLAN。

例如，可以将所有 VoIP 流量划分到一个 VLAN 中，将所有视频流量划分到另一个 VLAN 中。

该方法可以提高网络性能和管理效率，但也需要一定的网络知识和技能。

同时，该方法也存在一些限制，例如无法对混合流量进行精确控制。

总结以上是四种常见的 VLAN 划分方法。

每种方法都有其优缺点和适用场景。

在实际应用中，需要根据具体情况选择合适的方法，并结合其他网络技术进行综合应用。

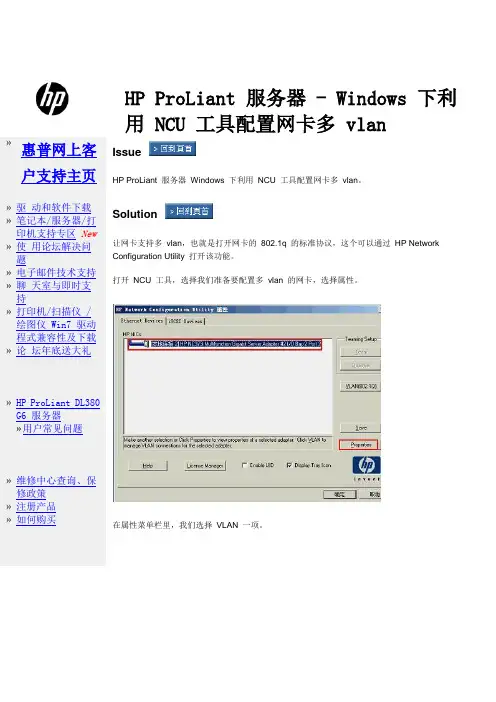

HP ProLiant 服务器 - Windows 下利用 NCU 工具配置网卡多vlan»惠普网上客户支持主页» 驱动和软件下载» 笔记本/服务器/打印机支持专区New» 使用论坛解决问题» 电子邮件技术支持» 聊天室与即时支持» 打印机/扫描仪 /绘图仪 Win7 驱动程式兼容性及下载» 论坛年底送大礼»HP ProLiant DL380G6 服务器»用户常见问题» 维修中心查询、保修政策» 注册产品» 如何购买IssueHP ProLiant 服务器Windows 下利用NCU 工具配置网卡多vlan。

Solution让网卡支持多vlan，也就是打开网卡的802.1q 的标准协议，这个可以通过HP NetworkConfiguration Utility 打开该功能。

打开NCU 工具，选择我们准备要配置多vlan 的网卡，选择属性。

在属性菜单栏里，我们选择VLAN 一项。

在这里，我们可以针对网卡，添加多个vlan 了。

点Add，弹出如下对话框，在里面添入vlan 名称和id 号。

Vlan 最多可以添加到4094。

添加完成vlan 后，如下图。

需要注意的是，至少需要有一个默认（原生）VLAN 。

点确定，回到主菜单，这时可以看到前面有个V，代表该网卡有vlan 的工具，点确定，让配置生效。

查看网卡属性，可以看到多出来的 3 个网卡，这 3 个网卡是具有vlan 的，而原来的网卡将不可用。

查看设备管理器。

当然网卡支持了多vlan，对应的这块网卡连接到交换机也需要配置802.1q 的协议才可以通信。

VLAN工作原理（VLAN通信原理）详解VLAN工作原理即VLAN通信原理1、vlan基本通信原理为了提高处理效率，交换机内部的数据帧一律都带有VLAN Tag，以统一方式处理。

当一个数据帧进入交换机接口时，如果没有带VLAN Tag，且该接口上配置了PVID（Port Default VLAN ID），那么，该数据帧就会被标记上接口的PVID。

如果数据帧已经带有VLAN Tag，那么，即使接口已经配置了PVID，交换机不会再给数据帧标记VLAN Tag。

由于接口类型不同，交换机对数据帧的处理过程也不同。

下面根据不同的接口类型分别介绍。

由于设备所有的接口都默认加入VLAN1，因此当网络中存在VLAN1的未知单播、组播或者广播报文时，可能会引起广播风暴。

对于不需要加入VLAN1的接口及时退出VLAN1，避免环路。

2、VLAN内跨越交换机通信原理有时属于同一个VLAN的用户主机被连接在不同的交换机上。

当VLAN跨越交换机时，就需要交换机间的接口能够同时识别和发送跨越交换机的VLAN报文。

这时，需要用到Trunk Link技术。

Trunk Link有两个作用：1、中继作用：把VLAN报文透传到互联的交换机。

2、干线作用：一条Trunk Link上可以传输多个VLAN的报文。

图1 Trunk Link通信方式示意图例如在上图1所示的网络中，为了让DeviceA和DeviceB之间的链路既支持VLAN2内的用户通讯又支持VLAN3内的用户通讯，需要配置连接接口同时加入两个VLAN。

即应配置DeviceA的以太网接口Port2和DeviceB的以太网接口Port1同时加入VLAN2和VLAN3。

当用户主机Host A发送数据给用户主机Host B时，数据帧的发送过程如下：数据帧首先到达DeviceA的接口Port4。

接口Port4给数据帧加上Tag，Tag的VID字段填入该接口所属的VLAN的编号2。

DeviceA查询自己的MAC地址表中是否存在目的地址为DeviceB的MAC地址的转发表项。

vlan的工作原理
VLAN（Virtual Local Area Network，虚拟局域网）是将一个物理局域网划分为多个逻辑上的局域网的技术。

其工作原理如下：
1. 以太网帧：VLAN基于以太网帧来实现逻辑分割。

以太网帧是实现数据传输的基本单元，由目的MAC地址、源MAC地址、VLAN标签等字段组成。

2. VLAN标签：VLAN标签用于识别帧属于哪个VLAN。

VLAN标签通常插入在以太网帧的头部，这个操作称为“打标签”（tagging）。

3. 端口绑定：每个交换机端口都可以配置为一个或多个VLAN。

配置端口的VLAN意味着该端口会过滤掉不属于该VLAN的帧。

一个端口只能隶属于一个VLAN，但一个VLAN可以包含多个端口。

4. VLAN间通信：默认情况下，不同的VLAN之间是相互隔离的，即VLAN内的主机可以互相通信，但不同VLAN内的主机不能直接通信。

要实现不同VLAN间的通信，需要通过一些设备（如交换机、路由器）来进行数据转发。

5. 交换机处理：当交换机收到一帧时，会根据帧头中的VLAN标签来判断该帧属于哪个VLAN。

如果交换机配置了该VLAN，那么它会将帧转发到该VLAN所对应的端口上；如果交换机未配置该VLAN，那么它会将帧丢弃。

总结来说，VLAN通过将一个物理局域网划分为多个逻辑上的局域网，实现了不同VLAN之间的隔离和控制。

它提供了更灵活、更安全的网络管理方式，使网络更易于扩展和维护。

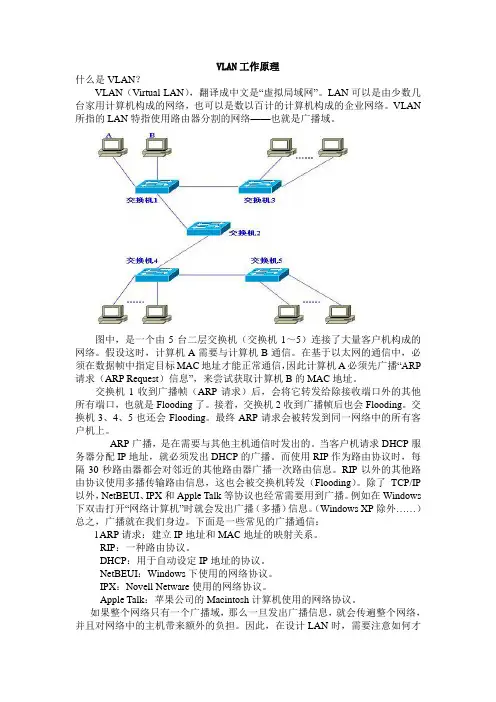

VLAN工作原理什么是VLAN？VLAN（Virtual LAN），翻译成中文是“虚拟局域网”。

LAN可以是由少数几台家用计算机构成的网络，也可以是数以百计的计算机构成的企业网络。

VLAN 所指的LAN特指使用路由器分割的网络——也就是广播域。

图中，是一个由5台二层交换机（交换机1～5）连接了大量客户机构成的网络。

假设这时，计算机A需要与计算机B通信。

在基于以太网的通信中，必须在数据帧中指定目标MAC地址才能正常通信，因此计算机A必须先广播“ARP 请求（ARP Request）信息”，来尝试获取计算机B的MAC地址。

交换机1收到广播帧（ARP请求）后，会将它转发给除接收端口外的其他所有端口，也就是Flooding了。

接着，交换机2收到广播帧后也会Flooding。

交换机3、4、5也还会Flooding。

最终ARP请求会被转发到同一网络中的所有客户机上。

ARP广播，是在需要与其他主机通信时发出的。

当客户机请求DHCP服务器分配IP地址，就必须发出DHCP的广播。

而使用RIP作为路由协议时，每隔30秒路由器都会对邻近的其他路由器广播一次路由信息。

RIP以外的其他路由协议使用多播传输路由信息，这也会被交换机转发（Flooding）。

除了TCP/IP 以外，NetBEUI、IPX和Apple Talk等协议也经常需要用到广播。

例如在Windows 下双击打开“网络计算机”时就会发出广播（多播）信息。

（Windows XP除外……）总之，广播就在我们身边。

下面是一些常见的广播通信：l ARP请求：建立IP地址和MAC地址的映射关系。

RIP：一种路由协议。

DHCP：用于自动设定IP地址的协议。

NetBEUI：Windows下使用的网络协议。

IPX：Novell Netware使用的网络协议。

Apple Talk：苹果公司的Macintosh计算机使用的网络协议。

如果整个网络只有一个广播域，那么一旦发出广播信息，就会传遍整个网络，并且对网络中的主机带来额外的负担。

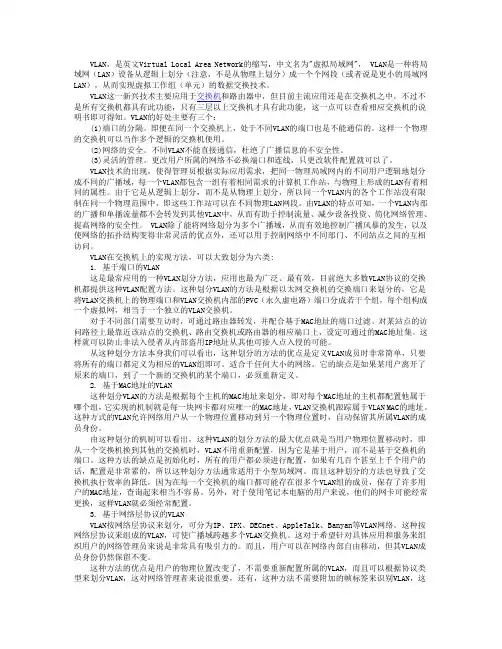

VLAN，是英文Virtual Local Area Network的缩写，中文名为"虚拟局域网"， VLAN是一种将局域网（LAN）设备从逻辑上划分（注意，不是从物理上划分）成一个个网段（或者说是更小的局域网LAN），从而实现虚拟工作组（单元）的数据交换技术。

VLAN这一新兴技术主要应用于交换机和路由器中，但目前主流应用还是在交换机之中。

不过不是所有交换机都具有此功能，只有三层以上交换机才具有此功能，这一点可以查看相应交换机的说明书即可得知。

VLAN的好处主要有三个：(1)端口的分隔。

即便在同一个交换机上，处于不同VLAN的端口也是不能通信的。

这样一个物理的交换机可以当作多个逻辑的交换机使用。

(2)网络的安全。

不同VLAN不能直接通信，杜绝了广播信息的不安全性。

(3)灵活的管理。

更改用户所属的网络不必换端口和连线，只更改软件配置就可以了。

VLAN技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。

由于它是从逻辑上划分，而不是从物理上划分，所以同一个VLAN内的各个工作站没有限制在同一个物理范围中，即这些工作站可以在不同物理LAN网段。

由VLAN的特点可知，一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。

VLAN除了能将网络划分为多个广播域，从而有效地控制广播风暴的发生，以及使网络的拓扑结构变得非常灵活的优点外，还可以用于控制网络中不同部门、不同站点之间的互相访问。

VLAN在交换机上的实现方法，可以大致划分为六类:1. 基于端口的VLAN这是最常应用的一种VLAN划分方法，应用也最为广泛、最有效，目前绝大多数VLAN协议的交换机都提供这种VLAN配置方法。

这种划分VLAN的方法是根据以太网交换机的交换端口来划分的，它是将VLAN交换机上的物理端口和VLAN交换机内部的PVC（永久虚电路）端口分成若干个组，每个组构成一个虚拟网，相当于一个独立的VLAN交换机。

VLAN原理和配置VLAN（Virtual Local Area Network）是一种虚拟局域网技术，可以将多个物理局域网划分为多个逻辑上独立的虚拟局域网，从而实现将不同的网络设备分隔开来以提高网络安全性和性能。

VLAN的原理：VLAN的原理基于802.1Q协议，该协议定义了VLAN标记的格式和处理方法。

当一个帧从一个交换机端口进入时，交换机会根据帧的VLAN标记来判断它属于哪个VLAN，并将其转发到相应的端口上。

这样，不同VLAN的设备之间的通信将被隔离开来，只有在特定的情况下才能进行互通。

VLAN的配置：VLAN的配置可以基于交换机来进行，以下是一种基本的VLAN配置步骤：1.创建VLAN：首先，需要在交换机上创建VLAN。

可以使用命令行界面（CLI）或网页管理界面进行配置。

创建VLAN时需要指定VLAN的ID、名称等信息。

2. 配置端口：根据需求，将交换机的端口划分到不同的VLAN中。

可以通过将端口设置为access模式或trunk模式来实现。

在access模式下的端口只能属于一个VLAN，而在trunk模式下的端口可以同时属于多个VLAN。

3.配置VLAN间的互通：默认情况下，不同的VLAN之间是无法直接通信的。

如果需要实现VLAN间的通信，可以配置交换机上的三层（路由）功能或添加VLAN间的链路。

4. 配置VLAN间的安全性：可以通过端口安全（Port Security）功能来限制允许连接到特定VLAN的设备数量和类型，以提高网络安全性。

5.VLAN的管理：可以通过VLAN管理软件或网络管理系统对VLAN进行管理和监控，包括VLAN的创建、删除、修改等操作。

VLAN的优点：1.提高网络性能：VLAN可以将不同的用户或设备划分到不同的VLAN 中，减少广播风暴和冲突，提高网络的性能和可靠性。

2.提高网络安全性：VLAN可以将不同的部门或用户分隔开来，从而实现部门间或用户间的隔离，减少了网络攻击的风险。

VLAN的分类和实现方式1 VLAN基础VLAN是英文Virtual Local Area Network的缩写, 即虚拟局域网。

一方面, VLAN建立在局域网交换机的基础之上；另一方面, VLAN是局域交换网的灵魂。

这是因为通过VLAN用户能方便地在网络中移动和快捷地组建宽带网络, 而无需改变任何硬件和通信线路。

这样, 网络管理员就能从逻辑上对用户和网络资源进行分配, 而无需考虑物理连接方式。

VLAN充分体现了现代网络技术的重要特征：高速、灵活、管理简便和扩展容易。

是否具有VLAN功能是衡量局域网交换机的一项重要指标。

网络的虚拟化是未来网络发展的潮流。

VLAN与普通局域网从原理上讲没有什么不同, 但从用户使用和网络管理的角度来看, VLAN与普通局域网最基本的差异体现在：VLAN并不局限于某一网络或物理范围, VLAN中的用户可以位于一个园区的任意位置, 甚至位于不同的国家。

1.1 描述VLANVlan是一种逻辑上的局域网, 如下图所示, 他可以将不同交换机, 不同地域的接口划分到一个虚拟的LAN中, 便于管理和维护, 同时划分vlan还可以隔离广播流量, 防止大型网络中多台机器广播影响性能对一个极大规模的未分配vlan的网络, 不明地址的单播帧和组播流量能在同一个广播域中畅通无阻, 例如下图, 图中, 是一个由5台二层交换机(交换机1～5)连接了大量客户机构成的网络。

假设这时, 计算机A需要与计算机B通信。

在基于以太网的通信中, 必须在数据帧中指定目标MAC地址才能正常通信, 因此计算机A必须先广播“ARP请求(ARP Request)信息”, 来尝试获取计算机B的MAC地址。

交换机1收到广播帧(ARP请求)后, 会将它转发给除接收端口外的其他所有端口, 也就是Flooding了。

接着, 交换机2收到广播帧后也会Flooding。

交换机3、4、5也还会Flooding。

最终ARP请求会被转发到同一网络中的所有客户机上。

vlan常见划分方式VLAN（Virtual Local Area Network）是一种虚拟局域网技术，可以将一个物理局域网划分成多个逻辑上的虚拟局域网，实现网络资源的灵活管理和分配。

在实际应用中，可以根据不同的需求和网络拓扑结构，采用不同的VLAN划分方式。

下面将介绍几种常见的VLAN划分方式。

一、基于端口的VLAN划分基于端口的VLAN划分是最简单和最常见的VLAN划分方式。

在这种方式下，交换机的每个端口都会被划分到不同的VLAN中，不同VLAN之间相互隔离。

这种划分方式适用于规模较小的局域网，可以根据实际需求，将不同部门、不同用户或不同功能的设备划分到不同的VLAN中，实现网络资源的隔离和管理。

二、基于MAC地址的VLAN划分基于MAC地址的VLAN划分是根据设备的MAC地址来进行划分的一种方式。

每个设备都有唯一的MAC地址，可以通过交换机的配置，将不同MAC地址的设备划分到不同的VLAN中。

这种划分方式可以实现对特定设备的精确控制，例如将特定的服务器或特定的终端设备划分到不同的VLAN中，以实现更加细粒度的网络资源管理。

三、基于子网的VLAN划分基于子网的VLAN划分是根据IP地址的子网来进行划分的一种方式。

在这种方式下，可以将不同的IP子网划分到不同的VLAN中，实现对不同子网的隔离和管理。

这种划分方式适用于规模较大的网络环境，可以根据不同的子网需求，将其划分到不同的VLAN中，提高网络的可管理性和安全性。

四、基于协议的VLAN划分基于协议的VLAN划分是根据数据包的协议类型来进行划分的一种方式。

在这种方式下，可以根据不同的网络协议将数据包划分到不同的VLAN中，实现对不同协议的隔离和管理。

例如，可以将IP数据包和IPX数据包划分到不同的VLAN中，实现对不同协议的优化和管理。

五、基于策略的VLAN划分基于策略的VLAN划分是根据用户的身份或角色来进行划分的一种方式。

在这种方式下，可以根据用户的身份或角色将其划分到不同的VLAN中，实现对不同用户的隔离和管理。

Windows⽹卡配置VLANID
修改为对应的值即可：
Windows ⽹卡配置多VLAN
⽬前测试⽀持的是Intel⽹卡
微软PROSet驱动安装：
下载地址：
根据电脑操作系统选择适合的版本进⾏安装，⽹卡属性⾥有红框项表⽰安装成功
1. 设置⽹卡
右键点击有线⽹卡，属性—》配置—》VLAN，若没有此栏请检查PROSet软件是否安装正确
点击新建VLAN，若交换机有24个⼝⼦，则新建23个VLAN，例如从100到123
2. 设置IP地址。

查看⽹络连接，会出现多个带VLAN的⽹卡，依次为每个VLAN⽹卡配置IPV4地址，地址与ONU IP同⽹段，例如从 192.168.1.100 配到192.168.1.123。

3. 配置交换机（以24⼝交换机为例）
交换机1到23号⼝依次配置为ACCESS模式，ACCESS VLAN依次从100配到123，与电脑⽹卡配置的VLAN⼀⼀对应。

交换机24号⼝配置trunk模式，允许VLAN 100到123通过。

4. 连接PC与交换机和ONU
将电脑连接到交换机第24⼝。

ONU依次接在交换机1到23⼝
5. 测试环境搭建是否OK
⽤带源地址PING ONU，源地址从192.168.1.100到192.168.1.123
例ping 192.168.1.1 -S 192.168.1.100，所有地址能PING则正常。

VLAN 技术原理及相关基础知识介绍关键词VLAN，VLAN聚合，PVLAN，GVRP，VTP1 VLAN概述VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的新兴技术。

IEEE于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准草案。

VLAN技术允许网络管理者将一个物理的LAN逻辑地划分成不同的广播域（或称虚拟LAN，即VLAN），每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。

但由于它是逻辑地而不是物理地划分，所以同一个VLAN内的各个工作站无须被放置在同一个物理空间里，即这些工作站不一定属于同一个物理LAN网段。

一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。

VLAN是为解决以太网的广播问题和安全性而提出的一种协议，它在以太网帧的基础上增加了VLAN头，用VLAN ID把用户划分为更小的工作组，限制不同工作组间的用户二层互访，每个工作组就是一个虚拟局域网。

虚拟局域网的好处是可以限制广播范围，并能够形成虚拟工作组，动态管理网络。

VLAN在交换机上的实现方法，可以大致划分为4类:1、基于端口划分的VLAN这种划分VLAN的方法是根据以太网交换机的端口来划分，比如Quidway S3526的1~4端口为VLAN 10，5~17为VLAN 20，18~24为VLAN 30，当然，这些属于同一VLAN的端口可以不连续，如何配置，由管理员决定，如果有多个交换机，例如，可以指定交换机 1 的1~6端口和交换机 2 的1~4端口为同一VLAN，即同一VLAN可以跨越数个以太网交换机，根据端口划分是目前定义VLAN的最广泛的方法，IEEE 802.1Q 规定了依据以太网交换机的端口来划分VLAN的国际标准。

什么是虚拟局域网虚拟局域网（Virtual Local Area Network，简称VLAN）是一种在交换网络中划分不同广播域的技术。

它允许网络管理员将一个物理局域网划分为多个逻辑局域网，每个逻辑局域网可以拥有独立的IP地址和子网掩码，并且可以像独立的局域网一样进行管理和配置。

VLAN技术的出现，极大地提高了网络的灵活性和安全性，同时也简化了网络的管理。

VLAN的划分通常基于端口、MAC地址、IP地址或协议类型等标准。

端口划分是最简单的一种方式，它将交换机的端口分配给不同的VLAN。

MAC地址划分则是根据设备的物理地址来划分VLAN，这种方式适合于固定设备的网络环境。

IP地址划分则是根据设备的IP地址来划分VLAN，这种方式适合于动态分配IP地址的环境。

协议类型划分则是根据数据包的协议类型来划分VLAN，这种方式可以用于特定的应用场景。

VLAN的主要优点包括：1. 提高安全性：通过将敏感数据和普通数据分开在不同的VLAN中，可以有效地防止未授权访问和数据泄露。

2. 减少广播流量：每个VLAN是一个独立的广播域，可以减少不必要的广播流量，提高网络效率。

3. 灵活的网络设计：VLAN允许网络管理员根据需要灵活地划分网络，而不需要改变物理布线。

4. 简化网络管理：VLAN使得网络管理更加集中和简单，因为可以在逻辑上而不是物理上进行网络划分和管理。

5. 支持跨地理位置的网络：VLAN技术可以跨越不同的地理位置，通过使用虚拟私有网络（VPN）等技术，实现远程办公室或分支机构的网络连接。

VLAN的实现需要支持VLAN功能的网络设备，如交换机和路由器。

在配置VLAN时，需要在网络设备上创建VLAN实例，并为每个VLAN分配适当的端口、地址和策略。

此外，还需要配置VLAN间的路由，以确保不同VLAN之间的通信。

总的来说，虚拟局域网是一种强大的网络技术，它通过在逻辑上划分网络，提供了一种灵活、安全和高效的网络解决方案。

关于网卡支持 VLAN 以及抓包显示 VLAN ID 的解决方法陈立明【期刊名称】《中国有线电视》【年(卷),期】2014(0)11【摘要】This paper describes Ethernet frame format and 802.1Q labeled package,taking Intel and Marvell NIC for example,details how to make ordinary network card supports VLAN transmission mode,as well as how to preserve data when using Wireshark captured packets the VLAN ID of the frame,so that we can use when debugging device.%介绍了以太网帧格式以及802．1Q标记的封装方式，并且以Intel和Marvell的两款网卡为例，详细介绍了如何使普通网卡支持VLAN的传输方式，以及在用Wireshark抓包时如何保留数据帧的VLAN ID，以便于调试设备时使用。

【总页数】4页(P1274-1277)【作者】陈立明【作者单位】宜兴市中广网络有限公司，江苏宜兴214206【正文语种】中文【中图分类】TP393.03【相关文献】1.巧妙实现普通网卡支持TRUNK VLAN [J], 孙武东2.巧妙实现普通网卡支持TRUNK VLAN [J], 孙武东3.浅析网卡的 VLAN 功能 [J], 粘成涛;何钰4.单网卡绑定双网关在医院VLAN网络中的技术实现 [J], 熊松;李燕;宋念东;赵峰5.抓包法深度解析VLAN [J], 陈金莲;因版权原因，仅展示原文概要，查看原文内容请购买。
