缰冲蓄热水箱的安装调试方法和要领

江苏光芒新能源股份有限公司/陆建

摘要：随着“北方地区煤改电”和“煤改清洁能源”项目的大面积推广，采用空气源热栗进行家庭独立供暖已经作为一种领先的节能、 舒适、清洁、稳定的方式之_。本文对空气源热栗系统中配置的缓冲蓄热水箱含与缓冲蓄热水箱配套的零部件的安装方法和安装要领进 行了分析。本文中提到的水箱均为缓冲蓄热水箱。关键词：缓冲蓄热水箱搪瓷水箱方法要领结构类型

前言：缓冲蓄热水箱作为空气源热泵供暖系统 中的重要部件，已经不再是选配配件，《2017年农

村地区冬季清洁取暖相关推进工作指导意见》中明

确指出：‘‘空气源热泵系统要配套安装不低于60L

的储水罐"。针对这一指导意见，中国节能协会热

泵专委会、中国热泵产业联盟搪瓷储热水箱专委 会组织起草了 “ T/CECA-G0014— 2017《空气源

热泵供暖系统缓冲蓄热水箱安装规范》团体标准”， 这一标准的出台，为缓冲蓄热水箱在空气源热泵供暖系统中的安装提供了使用和验收依据。江苏光芒

新能源股份有限公司作为标准的主起草单位和专业

生产制造搪瓷缓冲蓄热水箱的企业，我们有必要

为该产品的标准化制作和规范化安装进行宣传和

引导。

一、缓冲蓄热水箱的结构类型及安装示例

图一所展示的是一次循环系统，图二所展示的

是二次循环系统。这两种运行系统是应用最为普遍

空气源热泵主机

图一一次系统结构类型和安装示例

投稿邮箱:bianjibu86@

2?□ ngineering Technology工程技术专栏

空气源热泵主机

过滤器两次循环系统

排气阀

图二两次系统结构类型和安装示例

的类型方案。两种安装示例中使用的水箱采用的是

立式结构形式，水箱内胆采用的是搪瓷内胆，具有

较强的抗腐蚀能力和承压能力。图中循环进出口规 格均为DN32内螺纹，两种循环形式的水箱均标配

排气阀和镁棒，均预留排污接口、感温探头接口和

补水接口。也有水箱上还预留了泄压阀接口和安装

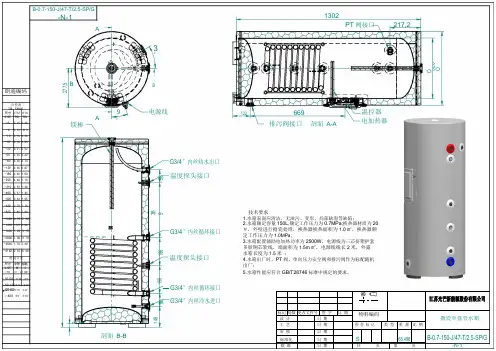

朗通编码

公差表

TOL TABLE

尺寸 IT12 IT14

SIZE TOL TOL

-3 0.10 0.25 -6 0.12 0.3 -10 0.15 0.36

-18 0.18 0.43 -30 0.21 0.52 -50 0.25 0.62 -80 0.30 0.74 -120 0.35 0.87

-180 0.40 1.00

-250 0.46 1.15

-315 0.52 1.30 -400 0.57 1.40 -500 0.63 1.55

-630 0.70 1.75

-800 0.80 2.00 -1000 0.90 2.30

-1250 1.05 2.60 -1600 1.25 3.10 -2000 1.50 3.70 -2500 1.75 4.40

-3150 2.10 5.40

角度公差 尺寸 中等 粗糙

SIZE M C ∽10 ±1°±1°30’

＞10-50 ±30’±1°

＞50-120±20’±30’

＞120-400±10’±20’ ＞400 ±5’±10’ B-0.7-150-J/47-T/2.5-SP/G -N-1

A

3 0 °

277,5 B B

A 9° 电源线 1

镁棒

G3/4″内丝热水出口

90 温度探头接口

389

1335 G3/4″内丝循环接口

196

温度探头接口

196

G3/4″内丝循环接口

90 G3/4″内丝冷水进口

25

148

剖面 B-B

1302

PT阀接口 217,2

426O 520O

122 669 温控器

排污阀接口 剖面 A-A 电加热器

技术要求

1.水箱表面应清洁，无油污、变形、局部缺泡等缺陷；

2.水箱额定容量150L,额定工作压力为0.7MPa;换热器材质为20

＃，外壁进行搪瓷处理，换热器换热面积为1.0㎡，换热器额定工作压力为1.0MPa;

三种涂镀膜层简介

表面处理在基体材料表面上人工形成一层与基体的机械、物理和化学性能不

同的表层的工艺方法。表面处理的目的是满足产品的耐蚀性、耐磨性、装饰或其

他特种功能要求。这里我们主要介绍三种涂镀膜层技术，热喷涂锌铝、搪瓷、达

克罗。下面一一介绍。

一：热喷涂锌铝：

锌是一种银白色的金属，具有金属光泽。熔点419摄度，密度7.14g/cm^3，

标准电极电位为-0.76V，是较活泼的金属之一。锌的晶体结构为密排六方，随着

温度升高，显示出同素异构转变。

锌涂层外观呈暗白色，涂层密度一般为6.27g/cm^3，是热喷涂防腐蚀施工中

使用最早，且最多的涂层材料。但是在硫或氧化物污染的空气中锌涂层不具有耐

蚀性。虽然锌的钝化用很小，但在铬酸盐溶液中却能显著钝化，生成铬酸锌保护

膜。

热喷涂用的锌原料要求纯度高，防腐用时纯度要求Zn 99.995%以上，含铁

在0.001%以下。作为线材纯度至少含锌99.9%以上、Cu 0.05%以下，为了防止

喷涂中断线，要求拉伸强度大于150Mpa、延伸率大于40%。纯度超高，喷涂粒

子越细小，涂层表面越致密。

1）热喷涂使用的锌铝合金主要是含Al量5%~25%的锌铝二元合金。当合金

中的铝含量大于28%时，合金的许多化学和电化学性能与纯铝相似，如果用于热

喷涂防腐，则不能很好地发挥如何的阴极保护作用。另一方面，由于合金中的含

铝量增加倒使合金线材加工困难，所以目前常用的是含锌85%，含铝量15%的

二元锌铝合金。该合金的通用牌号为Zn-Al15.

2）Zn-Al15合金

Zn-Al15合金的熔点为440摄度，涂层密度约为5.0g/cm^3。Zn-Al15锌铝合

金是一种在许多方面都优于纯锌或纯铝的两相组织结构的涂层，该合金涂层在许

多环境下具有良好的耐腐蚀性能，可以对钢铁基体提供有效的保护。Zn-Al15合

金涂层的力学性能较好，它的强度和硬度均优于纯锌涂层和纯铝涂层；电化学性

质介于锌和铝涂层之间，兼有两者的某些优点。在钢铁结构防腐蚀方面的应用与

Ｅｎｔｅｒｐｒｉｓｅｒ　Ｉｎｔｅｒｖｉｅｗ　阳光访谈　新五岳科技　平板太阳能集热器组装生产线专业制造商　电话：０５３１－髓９３５７ｌ７、８８９３５７１８．褐２６８５１６　同址：ｗｗｗ．ｘｉｎｗｕｙｕｅｊｑ．ＣＯｍ　

李建章：用信念和责任打造搪瓷内胆水箱专家　

——访北京桑宝金太阳新能源技术有限公司总经理李建章　既然选择了就要走下去，１６年来桑宝金坚定着这—信念用信念和责任成就了自己赢得了更多市场。　本刊记者／张璐　

近几年，随着太阳能工程市场的迅速发展，更　多的太阳能热利用企业参与太阳能城市市场的角　逐，北京桑宝金太阳新能源技术有限公司（以下简　称“桑宝金太阳”）以其前瞻性、坚持和责任奠定了　企业优势。自成立以来，桑宝金太阳始终坚守城市　市场，在产业转型升级之际，桑宝金太阳又将开创　一条怎样的新颖发展之路？就此，笔者对桑宝金太　阳总经理李建章进行了专访。　把脉市场定位城市市场　记者：桑宝金太阳自成立以来，始终坚守　城市市场，中国太阳能热利用市场的发展也印证　了桑宝金太阳的坚持，对此您如何看待？　李建章：　中国太阳能热利用行业已发展近　３０年，行业规模、产量居世界第一，是生产大国，但　不是强国，我们的生产工艺、技术水平等与国际还　存在较大差距。　我国太阳能与建筑相结合在１９９６年左右尝　试研发推广，我们的团队正是在这个时间组建。结　合国外先进产品和系统集成经验，结合国内城市　市场，我们坚定信念，坚持太阳能城市市场应用高　端定位。十多年来，我们一直坚持城市市场，我们　也深信太阳能城市市场要比农村市场更为庞大。　事实证明，近几年，太阳能热利用大规模向城市市　场发展，城市市场对高端产品的消化量不断提高，　也为太阳能厂商提供了更大的市场销量。　记者：据悉，早在几年前，桑宝金太阳就　将企业定位为“城市太阳能热水系统供应商”，桑　宝金太阳是如何诠释这一定位的？　李建章：　市场是大家的，靠一两家企业做不　起来，我们最初是生产、渠道、销售、设计、售后一　条龙服务。坚持几年后，发现市场开拓起来势单力　薄，再加上有现成渠道的整机品牌企业的介入，直　接竞争越来越激烈。此时，公司管理层看到了另外　的大市场，就是做“城市太阳能热水系统供应商”，　专为市场ＯＥＭ搪瓷内胆水箱和集热器。事实证　明我们的转型与定位是正确的，我们也一直在努　力做行业口碑最好、技术最强、最专业的供应商，　为合作伙伴提供最优质的产品与服务。　打造搪瓷内胆水箱专家　记者：在您看来，搪瓷内胆水箱的好坏受　哪些因素影响，关键因素是什么？桑宝金太阳的搪　瓷内胆水箱有哪些优势？　李建章：太阳能搪瓷内胆水箱的技术要求　与普通电热水器不同。
