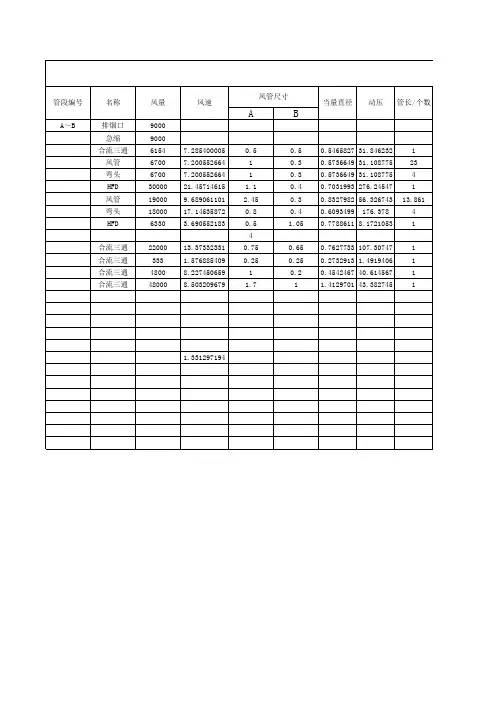

ABA～B排烟口9000急缩9000合流三通61547.2854000050.50.50.546582731.8462321风管67007.20055266410.30.573664931.10877523弯头67007.20055266410.30.573664931.1087754HFD3000021.457146151.10.40.7031993276.245471风管190009.6890611012.450.30.832798256.32674313.861弯头1800017.145358720.80.40.6093499176.3784HFD63303.6905521830.51.050.77886118.172105314合流三通2200013.373323310.750.650.7627733107.307471合流三通3331.5768854090.250.250.27329131.49194061合流三通48008.22745065910.20.454246740.6145671合流三通480008.5032096791.711.412970143.3827451

1.331297194风管尺寸管段编号名称风量风速当量直径动压管长/个数

200.430.154.7769347920.950.0161323120.8748250890.83108383519.11492820.5264.706252420.52143.64764570.950.0150869741.0204154450.96939467313.436779560.23162.26775570.524.24949473

0.1516.096119880.150.2237910830.156.0921849920.156.507411736风管压力损失摩擦阻力系数单位管长沿程摩擦阻力单位管长摩擦阻力修正后沿程损失局部阻力系数局部压力损失绝对粗糙度修正系数

水力计算Z

水力计算Z

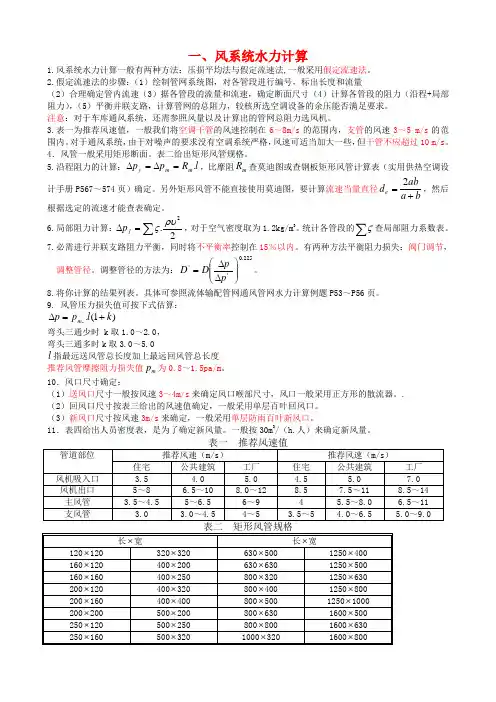

一、风系统水力计算

1.风系统水力计算一般有两种方法：压损平均法与假定流速法,一般采用假定流速法。

2.假定流速法的步骤：（1）绘制管网系统图，对各管段进行编号，标出长度和流量

（2）合理确定管内流速（3）据各管段的流量和流速，确定断面尺寸（4）计算各管段的阻力（沿程+局部阻力），（5）平衡并联支路，计算管网的总阻力，较核所选空调设备的余压能否满足要求。

注意：对于车库通风系统，还需参照风量以及计算出的管网总阻力选风机。

3.表一为推荐风速值，一般我们将空调干管的风速控制在6～8m/s的范围内，支管的风速3～5 m/s的范围内。对于通风系统，由于对噪声的要求没有空调系统严格，风速可适当加大一些，但干管不应超过10 m/s。

4．风管一般采用矩形断面。表二给出矩形风管规格。

5.沿程阻力的计算：lRppmmy.，比摩阻mR查莫迪图或查钢板矩形风管计算表（实用供热空调设计手册P567～574页）确定。另外矩形风管不能直接使用莫迪图，要计算流速当量直径baabde2，然后根据选定的流速才能查表确定。

6.局部阻力计算：2.2jp，对于空气密度取为1.2kg/m3。统计各管段的查局部阻力系数表。

7.必需进行并联支路阻力平衡，同时将不平衡率控制在15％以内。有两种方法平衡阻力损失：阀门调节，调整管径。调整管径的方法为：225.0''ppDD。

8.将你计算的结果列表。具体可参照流体输配管网通风管网水力计算例题P53～P56页。

9. 风管压力损失值可按下式估算：

)1(...klppm

弯头三通少时 k取1.0～2.0，

弯头三通多时k取3.0～5.0

l指最远送风管总长度加上最远回风管总长度

推荐风管摩擦阻力损失值mp为0.8～1.5pa/m。

10．风口尺寸确定：

（1）送风口尺寸一般按风速3～4m/s来确定风口喉部尺寸，风口一般采用正方形的散流器。.

计算

计算

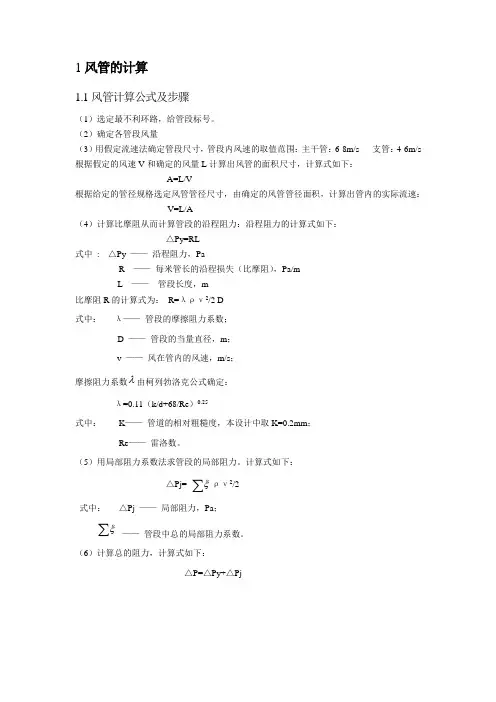

1 风管的计算

1.1 风管计算公式及步骤

（1）选定最不利环路，给管段标号。

（2）确定各管段风量

（3）用假定流速法确定管段尺寸，管段内风速的取值范围：主干管：6-8m/s 支管：4-6m/s

根据假定的风速V和确定的风量L计算出风管的面积尺寸，计算式如下：

A=L/V

根据给定的管径规格选定风管管径尺寸，由确定的风管管径面积，计算出管内的实际流速：

V=L/A

（4）计算比摩阻从而计算管段的沿程阻力：沿程阻力的计算式如下：

△Py=RL

式中 : △Py —— 沿程阻力，Pa

R —— 每米管长的沿程损失（比摩阻），Pa/m

L —— 管段长度，m

比摩阻R的计算式为： R=λρν2/2 D

式中： λ—— 管段的摩擦阻力系数；

D —— 管段的当量直径，m；

v —— 风在管内的风速，m/s；

摩擦阻力系数由柯列勃洛克公式确定：

λ=0.11（k/d+68/Re）0.25

式中： K—— 管道的相对粗糙度，本设计中取K=0.2mm；

Re—— 雷洛数。

（5）用局部阻力系数法求管段的局部阻力。计算式如下：

△Pj= ρν2/2

式中： △Pj —— 局部阻力，Pa；

 —— 管段中总的局部阻力系数。

（6）计算总的阻力，计算式如下：

△P=△Py+△Pj

1.2 风管计算举例

以咖啡厅为例：（注：其它风管管径算法与此相同）

计算管段编号 流量m3/s 尺 寸

(mm) 流速

V

m/s 每米管长沿程水头损失程R

(Pa) 管道长度L(m) 管道沿程

水头损失Py(Pa) 动 压

(Pa) 局部阻力系数

局部阻力损失

Pj(Pa) 管道沿程水头损失总计(Pa)

0-1 8.33 2000×630 6.6 0.48 9.1 4.37 26.14 0.13 3.40 7.77

1-2 7.02 1600×630 7 0.18 6.8 1.22 29.4 0.17 5 6.22
