关于碳纳米管的研究进展 1、前言 1985年9月，Curl、Smally和Kroto发现了一个由个60个碳原子组成的完美对称的足球状分子，称作为富勒烯。这个新分子是碳家族除石墨和金刚石外的新成员,它的发现刷新了人们对这一最熟悉元素的认识,并宣告一种新的化学和全新 的“大碳结构”概念诞生了。之后,人们相继发现并分离出C 70、C 76 、C 78 、C 84 等。 1991年日本的Iijima教授用真空电弧蒸发石墨电极时,首次在高分辨透射电子显微镜下发现了具有纳米尺寸的碳的多层管状物—碳纳米管。年,日本公司的科学家和匆通过改进电弧放电方法,成功的制备了克量级的碳纳米管。1993年，通过在电弧放电中加入过渡金属催化剂,NEC和IBM研究小组同时成功地合成了单壁碳纳米管；同年，Yacaman等以乙炔为碳源，用铁作催化剂首次针对性的由化学气相沉积法成功地合成了多壁碳纳米管。1996年,我国科学家实现了碳纳米管的大面积定向生长。1998年,科研人员利用碳纳米管作电子管阴极同年,科学家使用碳纳米管制作室温工作的场效应晶体管;中国科学院金属研究所成会明研究小组采用催化热解碳氢化合物的方法得到了较高产率的单壁碳纳米管和由多根单壁碳纳米管形成的阵列以及由该阵列形成的数厘米长的条带。1999年,韩国的一个研究小组制成了碳纳米管阴极彩色显示器样管。2000年,日本科学家制成了高亮度的碳纳米管场发射显示器样管。2001年,Schlitter等用热解有纳米图形的前驱体,通过自组装合成了单壁碳纳米管单晶,表明已经可以在微米级制得整体材料的单壁碳纳米管,并为宏量制备指出了方向。 2、碳纳米管的制备方法 获得大批量、管径均匀和高纯度的碳纳米管,是研究其性能及应用的基础。而大批量、低成本的合成工艺是碳纳米管实现工业化应用的保证。因此对碳纳米管制备工艺的研究具有重要的意义。目前,常用的制备碳纳米管的方法包括石墨电弧法、化学气相沉积法和激光蒸发法。一般来说,石墨电弧法和激光蒸发法制备的碳纳米管纯度和晶化程度都较高,但产量较低。化学气相沉积法是实现工业化大批量生产碳纳米管的有效方法,但由于生长温度较低,碳纳米管中通常含有
序号讲座时间讲座名称主讲人12014-3-2714:30-15:35 单壁碳纳米管的结构控制生长方 法研究 张锦22014-3-3116:00-16:50sps技术与稀土功能材料张久兴32014-4-2515:00-16:20最高引用高分子论文评析江明 42014-5-2215:00-16:06Infrared transmitting glasses for night vision and energy applications 章向华 52014-06-0514:30-15:50 Methodologies toward Efficient Syntheses of Chiral Natural Products and Drugs 汤文军、马利 单壁碳纳米管 刘文菊① 中山大学化学与化学工程学院, 广东广州510275, 11320143） 摘要单壁碳纳米管具有多种优良性能，在多个领域均有广阔应用前景，可使用多种方法制备，如电弧放电法、催化裂解法、激光蒸发法、热解聚合物法、水热合成法和电解法等方法。关键词单壁碳纳米管合成方法应用 1引言 碳纳米管（Carbon Nanotubes，CNTs），又名巴基管，是一种具有特殊结构的一维量子材料，其特征是：径向尺寸为纳米量级，轴向尺寸为微米量级，管子两端基本上都封口。碳纳米管主要由呈六边形排列的碳原子构成数层到数十层的同轴圆管。层与层之间保持固定
的距离，约0.34nm，直径一般为2~20nm。并且根据碳六边形沿轴向的不同取向可以将其分成锯齿形、扶手椅型和螺旋型三种。其中螺旋型的碳纳米管具有手性，而锯齿形和扶手椅型碳纳米管没有手性。 碳纳米管可看作是由石墨层卷曲而成的无缝管，当石墨层为单层时，对应的为单壁碳纳米管（Single Walled Carbon Nanotubes，SWNTs）；当石墨层为两层或多层时，则分别对应双壁或多壁碳纳米管。[1] 碳纳米管的强度和弹性模量极高、热稳定性极好，可制造高强度、稳定性好的轻型复合增强性功能材料，具有巨大的潜在应用价值。而单壁碳纳米管最能体现碳纳米管的性质特点，单壁碳纳米管的发现与研究已经被Science评为1997年人类十大发现之一，足可证明单壁碳纳米管的巨大潜力。 图1 由石墨烯片层卷曲成SWNT的示意图[1] 2SWNT的合成方法 单壁碳纳米管的制备方法众多，其中最为成熟、应用最多的方法主要包括电弧放电法和催化裂解法。除以上两种方法以外，激光蒸发法、热解聚合物法、水热合成法和电解法等方法也被用于单壁碳纳米管的制备。[2]
碳纳米管材料的研究现状及发展展望 摘要： 碳纳米管因其独特的结构和优异的物理化学性能，具有广阔的应用前景和巨大的商业价值。本文综述了碳纳米管的制备方法、结构性能、应用以及碳纳米管发展趋势。 关键词：碳纳米管；制备；性质；应用与发展 1、碳纳米管的发展历史 1985年发现了巴基球(C60)；柯尔、克罗托和斯莫利在模拟宇宙长链碳分子的生长研 究中，发现了与金刚石、石墨的无限结构不同的，具有封闭球状结构的分子C60。（1996年获得诺贝尔化学奖） 1991年日本电气公司的S. Iijima在制备C60、对电弧放电后的石墨棒进行观察时，发现圆柱状沉积。空的管状物直径0.7-30 nm，被称为Carbon nanotubes (CNTs）； 1992年瑞士洛桑联邦综合工科大学的D.Ugarte等发现了巴基葱(Carbon nanoonion)； 2000年，北大彭练矛研究组用电子束轰击单壁碳纳米管，发现了Ф0.33 nm的碳纳米管,稳定性稍差; 2003年5月，日本信州大学和三井物产下属的公司研制成功Ф 0.4 nm的碳纳米管。 2004年3月下旬, 中国科学院高能物理研究所赵宇亮、陈振玲、柴之芳等研究人员，利用一定能量的中子与C70分子相互作用，首次成功合成、分离、表征了单原子数目富勒烯 分子C141。 2004 ，曼彻斯特大学的科学家发现Graphene(石墨烯)。进一步激发了人们研究碳纳米材料的热潮。 2、碳纳米管的分类 2.1碳纳米管 碳纳米管是由碳原子形成的石墨烯片层卷成的无缝、中空的管体，一般可分为单壁碳纳 米管、多壁碳纳米管。 2.2纳米碳纤维 纳米碳纤维是由碳组成的长链。其直径约50-200nm，亦即纳米碳纤维的直径介于纳米碳 管（小于100 nm）和气相生长碳纤维之间。 2.3碳球 根据尺寸大小将碳球分为：(1)富勒烯族系Cn和洋葱碳(具有封闭的石墨层结构，直径在2—20nm之间)，如C60，C70等；(2) 纳米碳粉。 2.4石墨烯 石墨烯（graphene）是由单层碳原子紧密堆积成二维蜂窝状晶格结构的一种碳质新材料，是构建其它维度碳质材料的基本单元。 3、碳纳米管的制备 3．1电弧法
１ 碳纳米管薄膜的制备 1.1 高密度高取向碳纳米管膜的制备 由浮动催化化学气相沉积制备方法（FCCVD）所制备的薄膜具有良好的取向性，但密度较低。然而，制备出的碳纳米管的丝带聚集在一起用乙醇溶液进行喷雾致密，当乙醇蒸发后形成一层疏松的碳纳米管膜，然后将疏松的碳纳米管薄膜从主轴上剥离出来放在两个光滑的压力为100N的压力板之间挤压，即可以获得高取向、高密度的CNT薄膜[1-2]。如图1所示，为高密度、高取向碳纳米管薄膜的制备过程。其中，图1（a）为高密度高取向碳纳米管薄膜的制备过程，图1（b）、图1（c）、图1（d）分别为碳纳米管丝带、疏松碳纳米管薄、高密度高取向碳纳米管薄膜膜宏观图像。 图１ 高密度高取向碳纳米管薄膜的制备过程 1.2 浮动化学气相沉积法制备高强度薄膜 王健农教授课题组创新性地利用浮动化学气相沉积法连续制备出碳纳米管宏观筒状物，并在开放大气环境下将 CNT 薄膜，图2（b）为拉伸曲线，图2（c）为端口形貌。 图２ 所制备ＣＮＴ薄膜、拉伸曲线和端口形貌综上所述可以看出，直接合成机械性能优异、高密度、高取向度的碳纳米管薄膜的研究工作还处于实验研究阶段。要想获得可应用的具有优越性能的碳纳米管纤维和早日将其应用于实际生活，还需要做很多研究工作。 ２ 碳纳米管薄膜的应用 2.1 碳纳米管长度优化制备透明导电薄膜基板 初始长度为10～15μm多壁碳纳米管经过30min、60min和120min的回流，其长度分别降低到1200nm、205nm、168nm。然后，将多壁纳米管分别在285℃退火24小时，所得碳纳米管薄膜的电气和光学性能将大大提高。薄膜的光学和电气性能强烈依赖于碳纳米管的长度。制备薄膜的多壁碳纳米管回流30min所得到的薄膜光学透过率分别高于回流60min和120min薄膜的2.6%和6.6%。多壁碳纳米管回流30min所得的样品薄膜的薄层电阻也降低了45%和80%。此时，薄膜还具有最小粗糙度[5-10]。图3为透明导电薄膜基板。 2.2 碳纳米管薄膜在应力传感器中的应用 单壁碳纳米管兼具极优异的导电性、稳定性、柔韧性以及拉伸强度，因此在应力传感器方面有着巨大的应用潜力。传统的碳纳米管应力传感器基于碳纳米管的电阻值变化监测外部应力的大小。国家纳米科学中心孙连峰研究员小组的刘政在攻读博士期间发现，基于单壁碳纳米管薄膜两端的开路电压可以构建成功高性能的应力传感器。他们利用极性液滴在悬空碳纳米管薄膜和液滴之间产生毛细管 摘 要：膜状碳纳米管保留了碳纳米管微观性状，也保留了优异的导电能力。它具有良好的机械性能、独特的形貌与结构特征，在储能电池技术、人工肌肉、智能材料以及电子显示屏中的应用越来越普遍。本文介绍碳纳米管薄膜的特点，对几种碳纳米管薄膜制备方法做了简要介绍说明。通过对当前碳纳米管薄膜几大应用方向如超级电容、柔性电池以及场发射装置等的分析，展示了碳纳米管薄膜的巨大应用潜力。 关键词：碳纳米管薄膜 制备 超级电容 柔性电池
碳纳米管的研究进展* 王全杰1,2** 王延青1*** （1. 陕西科技大学资源与环境学院，陕西 西安 710021；2. 烟台大学化学生物理工学院， 山东 烟台 264005） 摘要：碳纳米管是由石墨层片卷成的管状结构的一种新型纳米材料，拥有独特的物理化学、电学、热学和机械性能以及十分诱人的应用前景。文章对碳纳米管的制备方法、性质、纯化及应用前景进行了简要的综述。 关键词：碳纳米管；合成；性能；纯化；应用 中图分类号G 311 文献标识码 A Progress of Research for Carbon Nanotubes Wang Quanjie 1,2,Wang Yanqing 1 （1.College of Resource and Environment，Shaanxi University of Science and Technology，Xi’an 710021,China；2. Chemistry and Biology College，Yantai University，Yantai 264005,China）Abstract: Carbon nanotubes are a new class of nano-material with tubular structure formed via rolling-up of coaxial sheets of graphite. They have unique physicochemical, electrical, thermal and mechanical properties, opening up various intriguing possibilities for applications. The preparation methods, properties, methods of purification and application of carbon nanotubes are briefly reviewed. Key words: carbon nanotubes；synthesis；property；purification；application 自1991年日本科学家Lijima发现碳纳米管(Carbon Nanotubes,简称CNTs)，1992年Ebbesn等人提出了实验室规模合成碳纳米管的方法后，其独特的结构和物理化学性质受到人们越来越多的关注[1]。碳纳米管因具有尺寸小、机械强度高、比表面大、电导率高、界面效应强等特点,从而使其具有特殊的机械、物化性能，在工程材料、催化、吸附、分离、储能器件电极材料等诸多领域中具有重要的应用前景。 *基金来源：山东省科技攻关项目（2008GG10003020） **第一作者简介：王全杰，男，1950年生，教授 ***通讯联系人
碳纳米管的研究进展及应用 一引言 1.1 纳米材料 纳米材料是近年来受到人们极大关注的新型领域，纳米材料的概念形成于20世纪80年代，在上世纪90年代初期取得较大的发展。 广义地说，纳米材料是指其中任意一维的尺度小于100nm的晶体、非晶体、准晶体以及界面层结构的材料[1]。当小粒子尺寸加入纳米量级时，其本身具有体积效应、表面效应、量子尺寸效应和宏观量子隧道效应等。 纳米材料具有四大特点: 尺寸小、比表面积大、表面能高、表面原子比例大。从而使其具有奇异的力学、电学、光学、热学、化学活性、催化和超导特性，使纳米材料在国防、电子、化工、催化剂、医药等各种领域具有重要的应用价值。 1.2 碳纳米管 碳是自然界分布非常普遍的一种元素。碳元素的最大的特点之一就是存在多种同素异形体，形成许许多多的结构和性质完全不同的屋子。长期以来，人们一直以为碳的晶体只有两种：石墨和金刚石。直到1985年，英国科学家Kroto 和美国科学家Smalley在研究激光蒸发石墨电极时发现了碳的第三种晶体形式 C60[2]，从此开启了人类认识碳的新阶段。 1991年，日本NEC公司基础研究实验室的电子显微镜专家饭岛（Iijima）发现了多壁碳纳米管（MultiWalled Carbon Nanotubes ，MWNTs），直径为4-30nm，长度为1um。，最初称之为“Graphite tubular”。 1993年单壁碳纳米管也被发现（Single-Walled Carbon Nanotubes ，SWNTs），直径从0.4nm到3-4nm，长度可达几微米。碳纳米管（CNT）[3]又名巴基管，是一种具有特殊结构（径向尺寸为纳米量级，轴向尺寸为微米量级、管子两端基本上都封口）的一维量子材料。 它是由单层或多层石墨片围绕中心轴按一定的螺旋角卷绕而成的无缝、中空的“微管”，每层由一个碳原子通过sp2杂化与周围3个碳原子完全键合后所构成的六边形组成的圆柱面。根据形成条件的不同，碳纳米管存在多壁碳纳米管(MWNTs)和单壁碳纳米管(SWNTs) 两种形式。
碳纳米管的性质与应用 【摘要】 本文主要介绍了碳纳米管的结构特点，制备方法，特殊性质，由于碳纳米管独特性质而产生的广泛应用，并对其前景进行展望。 【关键词】 碳纳米管场发射复合材料优良性能 【前言】 自日本NEC科学家Lijima发现碳纳米管以来，碳纳米管研究一直是国际新材料领域研究的热点。由于碳纳米管具有特殊的导电性能、力学性质及物理化学性质等，故其在许多领域具有其广阔的应用前景，自问世以来即引起广泛关注。目前，国内外有许多科学家对碳纳米管进行研究，科研成果颇丰，尤其是碳纳米管在复合材料、储氢及催化等领域的应用。 【正文】 一、碳纳米管的结构 碳纳米管中碳原子以sp2杂化为主，同时六角型网格结构存在一定程度的弯曲，形成空间拓扑结构，其中可形成一定的sp3杂化键，即形成的化学键同时具有sp2和sp3混合杂化状态，而这些p 轨道彼此交叠在碳纳米管石墨烯片层外形成高度离域化的大π 键，碳纳米管外表面的大π 键是碳纳米管与一些具有共轭性能的大分子以非共价键复合的化学基础[1]。 对多壁碳纳米管的光电子能谱研究结果表明，不论单壁碳纳米管还是多壁碳纳米管，其表面都结合有一定的官能基团，而且不同制备方法获得的碳纳米管由于制备方法各异，后处理过程不同而具有不同的表面结构。一般来讲，单壁碳纳米管具有较高的化学惰性，其表面要纯净一些，而多壁碳纳米管表面要活泼得多，结合有大量的表面基团，如羧基等。以变角X 光电子能谱对碳纳米管的表面检测结果表明，单壁碳纳米管表面具有化学惰性，化学结构比较简单，而且随着碳纳米管管壁层数的增加，缺陷和化学反应性增强，表面化学结构趋向复杂化。内层碳原子的化学结构比较单一，外层碳原子的化学组成比较复杂，而且外层碳原子上往往沉积有大量的无定形碳。由于具有物理结构和化学结构的不均匀性，碳
中国科学B辑:化学 2009年 第39卷 第10期: 1069~1088 https://www.doczj.com/doc/fc4936957.html, https://www.doczj.com/doc/fc4936957.html, 《中国科学》杂志社SCIENCE IN CHINA PRESS 单壁碳纳米管的轴向能带工程 现晓军, 刘忠范* 北京大学纳米化学研究中心, 北京大学化学与分子工程学院, 北京 100871 * 通讯作者, E-mail: zfliu@https://www.doczj.com/doc/fc4936957.html, 收稿日期：2009-07-11; 接受日期：2009-08-02 摘要单壁碳纳米管具有优异的电子学特性, 是制备新一代高性能集成电路的重要材料. 碳纳米管芯片之路存在诸多挑战, 包括直径和手性的控制生长方法、金属性和半导体性单壁碳纳米管的分离方法、器件加工与集成方法等. 这些课题从本质上讲大多属于化学问题, 因此碳纳米管芯片研究为化学家们提供了新的机遇与挑战. 过去10年来, 我们围绕单壁碳纳米管的轴向能带工程这一研究思路, 开展了一系列碳纳米管芯片的基础探索工作, 发展了若干有效的单壁碳纳米管局域能带的调控方法, 包括温度阶跃生长法、脉冲供料生长法、基底调控法以及形变调控法等. 本文系统地阐述了这些局域能带调控方法, 为使读者对该领域的研究进展有一个较为全面的了解, 文中对其他课题组开展的代表性工作也给予了综述性介绍. 关键词 碳纳米管 CVD CMOS器件 轴向能带工程 纳米转移印刷技术 1引言 碳纳米管是日本NEC公司的电子显微学家Iijima S(饭岛澄男)博士发现的. 1991年, Iijima S在用高分辨透射电镜观察富勒烯原始样品时, 偶然发现了多层套管状的多壁碳纳米管[1]. 两年后, Iijima S和IBM公司的Bethune D S在“Nature”杂志的同一期上同时报道了由单层管构成的单壁碳纳米管[2,3], 从而掀起了世界范围的持续至今的碳纳米管研究热潮. 理论上讲, 单壁碳纳米管是理想的导电沟道材料, 用单壁碳纳米管制作的场效应晶体管(FET)有着硅晶体管无与伦比的优越性, 因此它的问世为新一代高性能集成电路研究注入了新的活力[4]. 首先, 单壁碳纳米管中载流子的传输是一维的, 这就意味着载流子散射的相空间减小, 反向散射受到强烈抑制, 从而导致极高的载流子迁移率. 理论和实验研究都表明, 碳纳米管中载流子的迁移率比硅材料高两个数量级以上. 高载流子迁移率带来的好处是工作电流大, 延迟时间短, 因此可以预期, 碳纳米管芯片的速度将大大高于硅芯片. 硅基CMOS器件在特征尺寸进入纳米领域时, 会出现所谓的短沟效应. 单壁碳纳米管的直径通常在1~2 nm范围, 载流子被限域在非常狭小的空间范围内运动, 因此可以有效地抑制这种短沟效应, 使得理想的静电学控制成为可能, 这是碳纳米管FET的另一个优点. 碳纳米管中的碳原子呈稍微变形的sp2成键构型, 径向方向不存在未饱和的悬挂键, 因此不需要表面化学钝化, 这一点与呈sp3成键结构的硅材料完全不同. 这意味着碳纳米管器件不必一定使用二氧化硅作为栅极绝缘材料, 可以采用其它高介电常数材料, 在材料选择上的自由度大得多. CMOS技术是传统的硅基微电子器件的基础, 其基本结构单元是互补的n型和p型场效应晶体管. 因为碳纳米管能带中的导带和价带是对称的, 由此人们预测碳纳米管FET中的电子和空穴传输特性也是相似的, 这样可以为互补电路提供更平衡的电 1069
碳纳米管的改性研究进展 摘要：碳纳米管因其独特的结构与优异的性能，在许多领域具有巨大的应用潜力而引起了广泛的关注。由于碳纳米管不溶于水和有机溶剂，极大地制约了其性能的应用，因此碳纳米管的功能化改性 就成为目前研究的热点。本文简要介绍了碳纳米管及其性质作，详细阐述了碳纳米管的改性研究进展，并对今后的研究方向进行了展望。 关键词：碳纳米管；结构与性能；功能化；共价改性；非共价改性 1. 碳纳米管及其性能简介 1.1碳纳米管的结构 碳纳米管（Carbon Nanotubes，CNTs）是1991年由日本筑波NEC公司基础研究实验室的Iijima在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时意外发现的一种具有一维管状结构的碳纳米材料。因其独特的准一维管状分子结构、优异的力学、电学和化学性质及其在高科技领域中潜在的应用价值，引起了世界各国科学家们的广泛关注，由此引发了碳纳米管的研究热潮和十多年来纳米科学和技术的飞速发展。 碳纳米管是单层或多层石墨片围绕中心轴按一定的螺旋角卷曲而成的无缝、中空的 微管，每层纳米管是一个由碳原子通过SP2杂化与周围3个碳原子完全键合后所构成的 六边形平面组成的圆柱面。根据构成管壁碳原子层数的不同，CNTs可以分为:单壁碳纳 米管(single-walled carbon nanotube，SWNT)和多壁碳纳米管(multi-walled carbon nanotube, MWNT)两种形式。MWNTs的层间接近ABAB堆垛，其层数从2～50不等，层间距为0.34±0.01nm，与石墨层间距（0.34nm）相当。MWNTs的典型直径和长度分别为2～30nm 和0.1～50μm；SWNTs典型的直径和长度分别为0.75～3nm和1～50μm。与MWNTs 比，SWNTs是由单层圆柱型石墨层构成，其直径的分布范围小，缺陷少，具有更高的 均匀一致性。无论是MWNTs还是SWNTs都具有很大的长径比，一般为100～1000， 最大可达到1000～10000，可以认为是一维分子。CNTs有直形、弯曲、螺旋等不同外形。在MWNTs中不同石墨层的螺旋角各不相同，由Euler定理可知，在CNTs的弯曲处，一定要有成对出现的五元环和七元环才能使碳纳米管在弯曲处保持光滑连续，而封 闭的两端半球形或多面体的圆拱形是由五元环参与形成的。但是实际制备的CNTs或多 或少存在这样那样缺陷，主要缺陷有三种类型：拓扑学缺陷，重新杂化缺陷和非完全键
纳米材料课程论文 论文题目: 碳纳米管在场效应管中的 应用 学院: 理工学院 专业: 材料科学与工程专业 指导老师: xxx 姓名：XXX 学号: XXX 二0 年月日
碳纳米管在场效应管中的应用 题目：碳纳米管在场效应管中的应用 单位：XXX 作者;XXX (201XXXXX) 摘要简单介绍了晶体管的定义和分类、晶体管的发展历史. 碳纳米管热学性质和电学性质、碳纳米管场效应晶体管 的结构、工作原理及制备与性能、碳纳米管场效应晶体 管的研究进展。 Abscart We briefly introduced the definition , classification and the history of the development of the transisor. And we make a thorough inquiry about thermal properties , electrical properties , structure, working principle , preparation and research progress of the CNTFET . 关键词：碳纳米管场效应晶体管单壁工作原理研究进展 １引言 碳纳米管作为一种新型半导体材料在制作纳米级电子元器件中有着广泛的应用。根据结构的不同，碳纳米管有金属型和半导体型两种，人们以半导体型碳纳米管制备了碳纳米管场效应晶体管，取得了良好的效果。 随着纳米技术的发展, 新的工艺技术也随之产生。纳米器件的“由下至上”
]1[制作工艺, 是在纳米技术和纳米材料的基础之上发展起来的, 在新工艺基础之上, 可以利用纳米管、纳米线的性质制作成各种新的电子器件。由于碳纳米管可以和硅在电子电路中扮演同样的角色, 随着基于碳纳米管的纳米电路研究的深入发展, 电子学将在真正意义上从微电子时代进入纳电子时代。从分析碳纳米管分立场效应晶体管典型结构特点入手, 分析阐述了碳纳米管构建的典型纳米逻辑电路结构特征及碳纳米管在柔性纳米集成电路方面的应用。 2 碳纳米管和晶体管发展历史 2.1碳纳米管发展历史简介 1991年日本NEC公司基础研究实验室的电子显微镜专家饭岛(Iijima)在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时，意外发现了由管状的同轴纳米管组成的碳分子,现在命名为“Carbon nanotube”（CNT），即碳纳米管]2[。按片层石墨层数分类, 可分为单壁碳纳米管和多壁碳纳米管。单壁碳纳米管其结构可以看作单层石墨烯无缝卷曲而成, 而多壁碳纳米管可理解为不同直径的单壁碳纳米管套装而成。在以后的20年里CNT的制备工艺，应用逐渐发展成熟。理论预计该材料具有优异的力学、电学、磁学等性能，极具理论研究和实际应用价值，因而激起了国内外学者的极大兴趣。时至今日，碳纳米管的研究仍是材料界以及凝聚态物理研究的前沿和热点。 图1 碳纳米管结构示意图 2.2 晶体管发展历史 晶体管（transistor）是一种固体半导体器件，可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。分为半导体三极管、电力晶体管、光晶

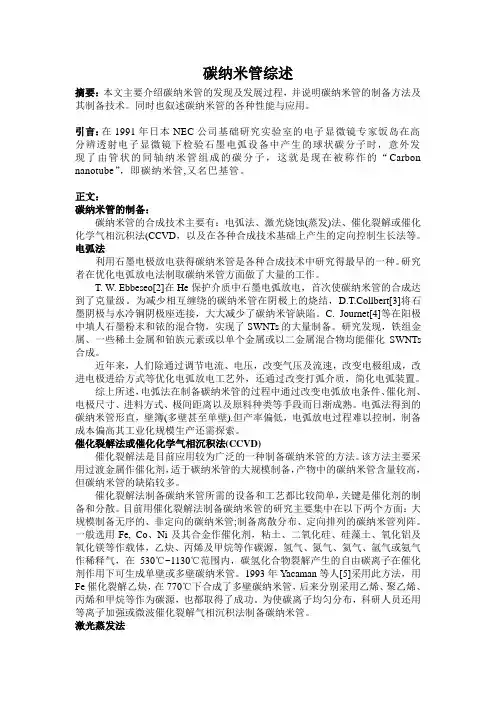

碳纳米管研究进展 摘要： 碳纳米管是一种具有独特结构的一维量子材料，由石墨碳原子层卷曲而成。 纳米材料被誉为21世纪的重要材料，而作为新型纳米材料的碳纳米材料因其本身所拥有的潜在优越性，在化学、物理学及材料学领域具有广阔的应用前景，成为全球科学界各级科研人员争相关注的焦点。碳纳米管因其独特的结构和优异的物理化学性能，具有广阔的应用前景和巨大的商业价值。近年来，美国、日本、德国和中国等国家相继成立了纳米材料研究机构，碳纳米管的研究进展随之加快，并在制备方面取得了突破性进展。 关键词： 碳纳米管、制备、应用、最新研究 正文： 1、碳纳米管的制备： 碳纳米管的制备方法主要有：电弧法、激光烧蚀(蒸发)法、催化裂解或催化化学气相沉积法(CCVD),以及在各种合成技术基础上产生的定向控制生长法等方法。 电弧法——石墨电弧法是最早的、最典型的碳纳米管合成方法。其原理为电弧室充惰性气体保护，两石墨棒电极靠近，拉起电弧，再拉开，以保持电弧稳定。放电过程中阳极温度相对阴极较高，所以阳极石墨棒不断被消耗，同时在石墨阴极上沉积出含有碳纳米管的产物。由于电弧放电剧烈，难以控制进程和产物，合成物中有碳纳米颗粒、无定形炭或石墨碎片等杂质，杂质很难分离。所以研究者在优化电弧法制取碳纳米管方面做了大量的工作。为减少相互缠绕的碳纳米管在阴极上的烧结，D.T.Collbert将将石墨阴极与水冷铜阴极座连接，大大减少了碳纳米管的缺陷。C.Journet等在阳极中填入石墨粉末和铱的混合物，实现了SWNTs的大量制备。研究发现，铁组金属、一些稀土金属和铂族元素或以单个金属或以二金属混合物均能催化SWNTs合成。 近年来，人们除通过调节电流、电压，改变气压及流速，改变电极组成，改进电极进给方式等优化电弧放电工艺外，还通过改变打弧介质，简化电弧装置。 催化裂解法——催化裂解法亦称为化学气相沉积法，其原理是通过烃类或含碳氧化物在催化剂的催化下裂解而成。目前对化学气相沉积法制备碳纳米管的研究表明，选择合适的催化剂、碳源以及反应温度十分关键。K.Hernadi等发现碳源的催化活化顺序为：乙炔＞丙酮＞乙烯＞正茂烷＞丙烯≥甲醇=甲苯≥甲烷。 Ren等在666℃条件下,在玻璃上通过等频磁控管喷镀法镀上厚度为40nm的金属镍,以乙炔气体作为碳源,氨气作为催化剂,采用等离子体热流体化学蒸气分解
碳纳米管及其复合材料在储能电池中的应用摘要碳纳米管具有良好的机械性能和导电性、高化学稳定性、大表面积以及独特的一维结构，选择合适的方法制备出碳纳米管复合材料，可以使其各种物理化学性能得到增强，因而在很多领域有着极大的应用前景，尤其是在储能电池中的应用。本文分析了碳纳米管及其复合材料的特点，总结了碳纳米管的储锂机理，对其发展趋势作了展望。 关键词碳纳米管复合材料储能电池应用 Abstract carb on nano tubes(CNTs) are nano meter-sized carb on materials with the characteristics of unique one-dimensional geometric structure large surface area high electrical conductivity，elevated mechanical strength and strong chemical inertn ess. Selecti ng appropriate methods to prepare carb on nano tube composites can enhance physical and chemical properties , and these composites have a great future in many areas especially in energy storage batteries . In this paper, based on the analysis and comparis on of the adva ntages and disadva ntages of carb on nano tube composites the enhan ceme nt mecha ni sms of the CNTs catalysts are in troduced. Afterwardthe lithium ion storage properties are summarized according to the preparation methods of composite materials. Finally, the prospects and challenge for these composite materials are also discussed. Keywords carb on nano tube; composite; en ergy storage batteries; applicati on 1引言 碳纳米管(CNTs)在2004年被人们发现，是一种具有特殊结构的一维量子材料,它 的径向尺寸可达到纳米级，轴向尺寸为微米级，管的两端一般都封口，因此它有很大的强度，同时巨大的长径比有望使其制作成韧性极好的碳纤维。碳纳米管由于其独特的一维纳米形貌被作为锂离子电池负极材料广泛研究，通过对碳纳米管进行剪切，官能化及掺杂等方法进行改性处理，能有效的减少碳纳米管的首次不可逆容量，增加可逆的储锂比容量。此外，碳纳米管的中空结构也成为抑制高容量金属及金属氧化物体积膨胀理想复合基体。本文中，我们研究了碳纳米管的储锂性能，考察了碳纳米管作为锡类复合材料基体，其内部限域空间对高容量金属及金属氧化物的储锂性能促进的具体原因。该研究结果为碳纳米管以及其他具有限域空间的结构在锂离子电池中的应用提供了参考。 2碳纳米管的储锂机理和应用 相比广泛应用的石墨类材料，碳纳米管在锂离子电池负极材料中有其独特的应用优势。首先，碳纳米管的尺寸在纳米级，管内及间隙空间也都处于纳米尺寸级，因而具有纳米材料的小尺寸效应，能有效的增加锂离子在化学电源中的反应活性空间；其次，碳纳米管的比表面积较大，能增加锂离子的反应活性位，并且随着碳纳米管的管径减小其表现出非化学平衡或整数配位数的化合价，储锂的容量增大；第三，碳纳米管具有良好的导
碳纳米管的制备方法 摘要：本文简单介绍了碳纳米管的结构性能，主要介绍碳纳米管的制备方 法， 包括石墨电弧法、催化裂解法，激光蒸发法等方法,也对各种制备方法的优缺 点进行 了阐述。 关键词：碳纳米管制备方法 Preparation of carbon nanotubes Abstract： The structure and performance of carbon nanotubes are briefly introduced, and some synthesis methods, including graphite arc discharge method, catalytic cracking method, laser evaporation method and so on, are reviewed. And the advantages and disadvantages of various preparation methods are also described. Key words：carbon nanotubes methods of preparation 纳米材料被誉为是21世纪最重要材料，是构成未来智能社会的四大支柱之一 ,而碳纳米管是纳米材料中最富有代表性，并且是性能最优异的材料。碳纳米管是碳 的一种同素异形体，它包涵了大多数物质的性质，甚至是两种相对立的性质，如从高 硬度到高韧性，从全吸光到全透光、从绝热到良导热、绝缘体/半导体/高导体和高临界温度的超导体等。正是由于碳纳米材料具有这些奇异的特性，被发现的短短十几年
来，已经广泛影响了物理、化学、材料等众多科学领域并显示出巨大的潜在应用前景。 碳纳米管又名巴基管，即管状的纳米级石墨晶体。它具有典型的层状中空结构， 构成碳纳米管的层片之间存在一定夹角，管身是准圆筒结构，并且大多数由五边形截 面组成，端帽部分由含五边形的碳环组成的多边形结构。是一种具有特殊结构（径向 尺寸为纳米量级、轴向尺寸为微米两级，管子两端基本上都封口）的一维纳米材料。 碳纳米管存在多壁碳纳米管(MWNTS)和单壁碳纳米管（SWNTS）两种形式。单层碳纳米管结构模型如图1所示。理想的多层碳纳米管可看成多个直径不等的单层管同轴套构而成，层数可以从二层到几十层，层与层之间保持固定距离约为0.34nm，直径一般为2~20nm.但实际制备的碳纳米管并不完全是直的或直径均匀的，而是局部 1 区域出现凸凹弯曲现象，有时会出现各种形状如L、T、Y形管等。研究认为所有这 些形状的出现是由于碳六边形网络中引入五边形和七边形缺陷所致。五边形的引入引 起正弯曲，七边形的引入引起负弯曲。
碳纳米管的性质性能其应用前景 The Properties and Applications of Carbon Nano- Tubes 雅坤师大学化学学院 5 摘要：从1991年被正式认识并命名至今，碳纳米管凭借其特殊的结构及异常的力学、电学和化学性能获得了材料、物理、电子及化学界的广泛关注。近些年随着碳纳米管及纳米材料研究的深入，其广阔的应用前景也不断地展现出来。本文主要对碳纳米管目前的性质性能及其应用前景进行了系统详细的介绍【8】。 关键词：碳纳米管、无机化学、性质性能、应用前景 一、综述 1.发展历史与研究进程 在1991年日本NEC公司基础研究实验室的电子显微镜专家饭岛（Lijima）在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时，意外发现了由管状的同轴纳米管组成的碳分子，这就是现在被称作的“Carbon nanotube”，即碳纳米管，又名巴基管。 1993年，S. Lijima等和D. S. Bethune等同时报道了采用电弧法，在石墨电极中添加一定的催化剂，可以得到仅仅具有一层管壁的碳纳米管，即单壁碳纳米管产物。 1997年，A. C. Dillon等报道了单壁碳纳米管的中空管可储存和稳定氢分子，引起广泛的关注。相关的实验研究和理论计算也相继展开。据推测，单壁碳纳米管的储氢量可达10%（质量比）。此外，碳纳米管还可以用来储存甲烷等其他气体。但该猜测在后来被证实是错误的，碳纳米管无法用于储氢的主要问题有两个：一是假如作为容器进行储氢，则无法对其进行可控的封闭和开启；二是假如用于氢气吸附，则其吸附率不超过1%（质量分数）。 能否控制单壁碳纳米管的生长是近二十余年来一直困扰着碳纳米管研究领域科学家们的难题，能否找到控制方法也成为碳纳米管应用的瓶颈。2014年，这道世界性难题被大学彦教授研究团队攻克，该团队在全球首次提出单壁碳纳米管生长规律的控制方法，研究成果已于2014年6月26日发表在国际权威学术期刊《自然》杂志上，这是碳纳米管研究方面的又一大突破。 2.碳纳米管的制备方法 常用的碳纳米管制备方法主要有：电弧放电法、激光烧蚀法、化学气相沉积法（碳氢气体热解法）、固相热解法、辉光放电法、气体燃烧法以及聚合反应合成法等。
