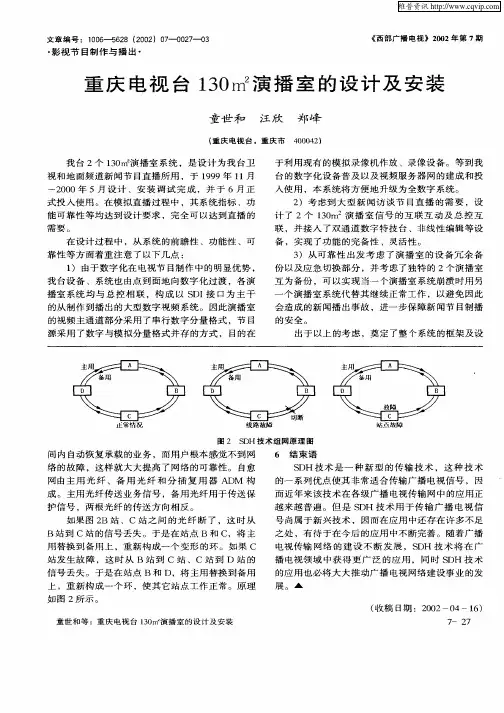

重庆电视台１ ３ Ｏ 演播室的设计及安装
童世和汪欣郑峰 （重庆电视台，重庆市４０００４２） 我台２个１３０ ｍ２演播室系统，是设计为我台卫 视和地面频道新闻节目直播所用，于１９９９年１１月 Ｎ２０００年５月设计、安装调试完成，并于６月正 式投入使用。在模拟直播过程中，其系统指标、功 能可靠性等均达到设计要求，完全可以达到直播的 需要。 在设计过程中，从系统的前瞻性、功能性、可 靠性等方面着重注意了以下几点： １）由于数字化在电视节目制作中的明显优势， 我台设备、系统也由点到面地向数字化过渡，各演 播室系统均与总控相联，构成以ＳＤＩ接口为主干 的从制作到播出的大型数字视频系统。因此演播室 的视频主通道部分采用了串行数字分量格式，节目 源采用了数字与模拟分量格式并存的方式，目的在 于利用现有的模拟录像机作放、录像设备。等到我 台的数字化设备普及以及视频服务器网的建成和投 入使用，本系统将方便地升级为全数字系统。 ２）考虑到大型新闻访谈节目直播的需要，设 计了２个１３０ｍ２演播室信号的互联互动及总控互 联，并接入了双通道数字特技台、非线性编辑等设 备，实现了功能的完备性、灵活性。 ３）从可靠性出发考虑了演播室的设备冗余备 份以及应急切换部分，并考虑了独特的２个演播室 互为备份，可以实现当一个演播室系统崩溃时用另 一个演播室系统代替其继续正常工作，以避免因此 会造成的新闻播出事故，进一步保障新闻节目制播 的安全。 出于以上的考虑，奠定了整个系统的框架及设
正常情况 线路故障 站点故障 图２ ＳＤＨ技术组网原理图 间内自动恢复承载的业务，而用户根本感觉不到网 络的故障，这样就大大提高了网络的可靠性。自愈 网由主用光纤、备用光纤和分插复用器ＡＤＭ构 成。主用光纤传送业务信号，备用光纤用于传送保 护信号，两根光纤的传送方向相反。 如果图２Ｂ站、Ｃ站之间的光纤断了，这时从 Ｂ站到Ｃ站的信号丢失。于是在站点Ｂ和Ｃ，将主 用替换到备用上，重新构成一个变形的环。如果Ｃ 站发生故障，这时从Ｂ站到Ｃ站、Ｃ站到Ｄ站的 信号丢失。于是在站点Ｂ和Ｄ，将主用替换到备用 上，重新构成一个环，使其它站点工作正常。原理 如图２所示。 童世和等：重庆电视台１３０ 演播室的设计及安装 ６结束语 ＳＤＨ技术是一种新型的传输技术，这种技术 的一系列优点使其非常适合传输广播电视信号，因 而近年来该技术在各级广播电视传输网中的应用正 越来越普遍。但是ＳＤＨ技术用于传输广播电视信 号尚属于新兴技术，因而在应用中还存在许多不足 之处，有待于在今后的应用中不断完善。随着广播 电视传输网络的建设不断发展，ＳＤＨ技术将在广 播电视领域中获得更广泛的应用，同时ＳＤＨ技术 的应用也必将大大推动广播电视网络建设事业的发 展。▲ （收稿Ｅｔ期：２００２—０４一ｌ６） ７—

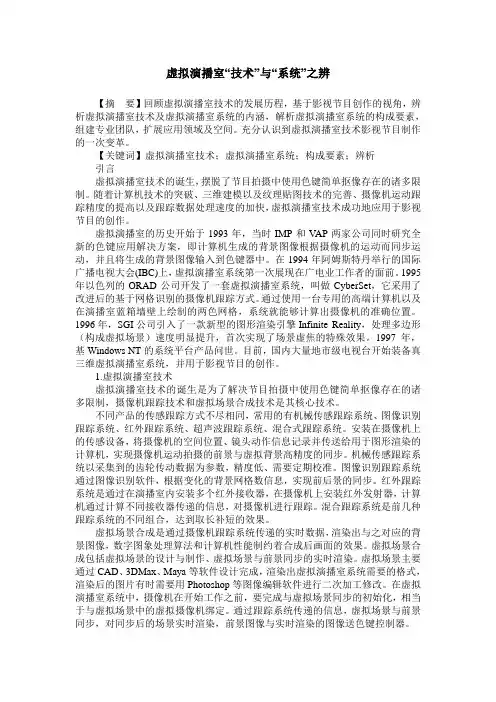

虚拟演播室“技术”与“系统”之辨
【摘 要】回顾虚拟演播室技术的发展历程，基于影视节目创作的视角，辨析虚拟演播室技术及虚拟演播室系统的内涵，解析虚拟演播室系统的构成要素，组建专业团队，扩展应用领域及空间。充分认识到虚拟演播室技术影视节目制作的一次变革。
【关键词】虚拟演播室技术；虚拟演播室系统；构成要素；辨析
引言
虚拟演播室技术的诞生，摆脱了节目拍摄中使用色键简单抠像存在的诸多限制。随着计算机技术的突破、三维建模以及纹理贴图技术的完善、摄像机运动跟踪精度的提高以及跟踪数据处理速度的加快，虚拟演播室技术成功地应用于影视节目的创作。
虚拟演播室的历史开始于1993年，当时IMP和VAP两家公司同时研究全新的色键应用解决方案，即计算机生成的背景图像根据摄像机的运动而同步运动，并且将生成的背景图像输入到色键器中。在1994年阿姆斯特丹举行的国际广播电视大会(IBC)上，虚拟演播室系统第一次展现在广电业工作者的面前。1995年以色列的ORAD公司开发了一套虚拟演播室系统，叫做CyberSet，它采用了改进后的基于网格识别的摄像机跟踪方式。通过使用一台专用的高端计算机以及在演播室蓝箱墙壁上绘制的两色网格，系统就能够计算出摄像机的准确位置。1996年，SGI公司引入了一款新型的图形渲染引擎Infinite Reality，处理多边形（构成虚拟场景）速度明显提升，首次实现了场景虚焦的特殊效果。1997年，基Windows NT的系统平台产品问世。目前，国内大量地市级电视台开始装备真三维虚拟演播室系统，并用于影视节目的创作。
1.虚拟演播室技术
虚拟演播室技术的诞生是为了解决节目拍摄中使用色键简单抠像存在的诸多限制，摄像机跟踪技术和虚拟场景合成技术是其核心技术。
不同产品的传感跟踪方式不尽相同，常用的有机械传感跟踪系统、图像识别跟踪系统、红外跟踪系统、超声波跟踪系统、混合式跟踪系统。安装在摄像机上的传感设备，将摄像机的空间位置、镜头动作信息记录并传送给用于图形渲染的计算机，实现摄像机运动拍摄的前景与虚拟背景高精度的同步。机械传感跟踪系统以采集到的齿轮传动数据为参数，精度低、需要定期校准。图像识别跟踪系统通过图像识别软件，根据变化的背景网格数信息，实现前后景的同步。红外跟踪系统是通过在演播室内安装多个红外接收器，在摄像机上安装红外发射器，计算机通过计算不同接收器传递的信息，对摄像机进行跟踪。混合跟踪系统是前几种跟踪系统的不同组合，达到取长补短的效果。
前期拍摄 后期制作
单机拍摄
多机拍摄
视音频资料绝技拍摄
外景地
演播室 编辑 绝技
字幕 图表绘图 动画配音 配乐音效 混音
包装 合成 电视制作技术串讲重点
第一章 电视制作概述第一节 电视系统构成
一个电视系统包括节目制作系统、传播系统和承受系统。
节目制作过程分为两个阶段：前期制作阶段和后期制作阶段。
其次节 电视制作手段
电视节目制作有以下手段：实况直播、电视影片制作、录像制作、电子制作。
录像制作手段又可分为 ENG〔电子闻采集〕、EFP〔电子现场制作〕、ESP〔电子演播室制作〕3 种方式。
ENG，即“电子闻采集”〔Electronic News Gathering〕。这种方式，是使用便携式的摄像、录像设备，来采集电视闻。
EFP，即电子现场制作〔Electronic Field Production〕。它应当是对一整套使用于“野外”
〔电视台外〕作业的电视设备的统称。这套系统包括 3 台以上摄像机，一台视频信号〔图像〕
切换台，一个音响操作台及其他关心设备〔灯光、话筒、录像机运载工具等〕。
ESP，亦即“电子演播室制作”〔Electronic Studio Production〕。电子演播室制作主要是指演播室录像制作。
第四节 电视节目制作流程
前期制作流程：第一阶段：构思创作；其次阶段：现场录制后期制作流程：第三阶段：编辑 第四阶段：合成 〔课后重点总结：通常的节目制作过程分为两个阶段：前期制作阶段和后期制作阶段。前期工作包括构思创作、拍摄录制；后期工作包括编辑、合成。〕
其次章 电视技术根本原理
不再引起闪耀感觉的光源最低重复频率称为临界闪耀频率〔选择题〕
其次节 电视扫描原理
进展扫描的时候，必需做到发送、接收两端的扫描规律严格全都，这称为同步。
所谓同步，包含两个方面，一是两端的扫描频率一样，这叫作同频；二是两端画面的每一行、每一幅的起始时刻一样这叫做同相。既同频又同相，才能实现同步扫描。实现了同 步扫描，收端才可以重现发端图像。当收端、发端的频率与相位不同时，图像将无法正确重现。
