【电路】高中物理复习电路经典例题

第七章 恒定电流基本公式：I ＝q t ； I ＝U R ； I ＝neSv . R ＝ρl S W 电＝qU ＝IUt Q 热＝I 2Rt. I ＝E R ＋r知识点一：电流的计算、电阻定律、电功（率）与热量（热功率）的计算与区别、欧姆定律、U-I 图像1．（单选）通常一次闪电过程历时约0.2～0.3 s ，它由若干个相继发生的闪击构成．每个闪击持续时间仅40～80 μs ，电荷转移主要发生在第一个闪击过程中．在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1 km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的．根据以上数据，下列判断正确的是( )．答案 ACA ．闪电电流的瞬时值可达到1×105 AB ．整个闪电过程的平均功率约为1×1014 WC ．闪电前云地间的电场强度约为1×106 V/mD ．整个闪电过程向外释放的能量约为6×106 J2．(单选)有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为l 1∶l 2＝1∶5，横截面积之比为S 1∶S 2＝2∶3，电阻之比为R 1∶R 2＝2∶5，外加电压之比为U 1∶U 2＝1∶2，则它们的电阻率之比为( )． 答案 BA ．2∶3B ．4∶3C ．3∶4D ．8∶33、（单选）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( )． 答案 CA ．1∶4B ．1∶8C ．1∶16D ．16∶14．（单选）用电器距离电源为L ，线路上的电流为I ，为使在线路上的电压降不超过U ，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值为( )．答案 BA ．ρL /RB ．2ρLI /UC ．U /(ρLI )D ．2UL /(I ρ)5．(单选)欧姆不仅发现了欧姆定律，还研究了电阻定律．有一个长方体金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a >b >c .电流沿以下方向流过该金属电阻，其中电阻阻值最小的是( )．答案 A6、（单选）额定电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的电灯两盏，若接入电压是220 V 的下列电路上，则使两盏电灯均能正常发光，且电路中消耗的电功率最小的电路是( )． 答案 C7．(单选)R 1和R 2分别标有“2 Ω，1.0 A”和“4 Ω，0.5 A”，将它们串联后接入电路中，如图7－1－6所示，则此电路中允许消耗的最大功率为( )．答案 AA ．1.5 WB ．3.0 WC ．5.0 WD ．6.0 W8．（单选）功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代，估算出全国一年节省的电能最接近( )．答案 BA ．8×108 kW·hB ．8×1010 kW·hC ．8×1011 kW·hD ．8×1013 kW·h9．（单选）当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3 C ，消耗的电能为0.9 J ．为在相同时间内使0.6 C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )．答案 DA ．3 V 1.8 JB ．3 V 3.6 JC ．6 V 1.8 JD ．6 V 3.6 J10．(多选)如图所示是电阻R 的I －U 图象，图中α＝45°，由此得出( )．A ．通过电阻的电流与两端电压成正比B ．电阻R ＝0.5 Ω 答案 ADC ．因I －U 图象的斜率表示电阻的倒数，故R ＝1/tan α＝1.0 ΩD ．在R 两端加上6.0 V 的电压时，每秒通过电阻横截面的电荷量是3.0 C11．(单选)某种材料的导体，其I－U图象如图所示，图象上A点与原点的连线与横轴成α角，A点的切线与横轴成β角．下列说法正确的是()．答案 AA．导体的电功率随电压U的增大而增大B．导体的电阻随电压U的增大而增大C．在A点，导体的电阻为tan αD．在A点，导体的电阻为tan β12．(多选)如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()．答案ACA．R1∶R2＝1∶3B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1∶P2＝1∶3D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶313、（单选）在如图电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是( )．A．电动机的输出功率为14 WB．电动机两端的电压为7.0 V 答案BC．电动机的发热功率为4.0 WD．电源输出的电功率为24 W14．（多选）如图所示，用输出电压为1.4 V，输电电流为100 mA的充电器对内阻为2 Ω的镍-氢电池充电．下列说法正确的是()．答案ABA．电能转化为化学能的功率为0.12 W B．充电器输出的电功率为0.14 WC．充电时，电池消耗的热功率为0.12 W D．充电器把0.14 W的功率储存在电池内15．（单选）一只电饭煲和一台洗衣机并联接在输出电压220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，下列说法中正确的是()．A．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 Ω答案CB．电饭煲消耗的电功率为1 555 W，洗衣机电动机消耗的电功率为155.5 WC．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 JD．电饭煲发热功率是洗衣机电动机发热功率的10倍16、（单选）如图所示，电源电动势E＝8 V，内阻为r＝0.5 Ω，“3 V，3 W”的灯泡L与电动机M串联接在电＝1.5 Ω.下列说源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R法中正确的是()．答案DA．通过电动机的电流为1.6 A B．电源的输出功率是8 WC．电动机消耗的电功率为3 W D．电动机的输出功率为3 W17、有一提升重物的直流电动机，工作时电路如图7－1－4所示，内阻为r＝0.6 Ω，R＝10 Ω，直流电压为U＝160 V，电压表两端的示数为110 V，则通过电动机的电流是多少？电动机的输入功率为多少？电动机在1 h内产生的热量是多少？答案 5 A550 W 5.4×104 J18．如图所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝160 V，电压表示数U V＝110 V．试求：(1)通过电动机的电流；答案(1)5 A(2)550 W(3)53 kg(2)输入电动机的电功率；(3)若电动机以v＝1 m/s匀速竖直向上提升重物，求该重物的质量？(g取10 m/s2)19．四川省“十二五”水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一．某地要把河水抽高20 m，进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作．工作电压为380 V，此时输入电动机的电功率为19 kW，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m3，重力加速度取10 m/s2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m3的水需要的时间(不计进、出水口的水流速度)．答案(1)1×103 W(2)2×104 s知识点二：闭合电路的欧姆定律、输出功率、效率、电源的U-I图像1．(单选)将一电源电动势为E，内电阻为r的电池与外电路连接，构成一个闭合电路，用R表示外电路电阻，I表示电路的总电流，下列说法正确的是()．答案CA．由U外＝IR可知，外电压随I的增大而增大B．由U内＝Ir可知，电源两端的电压随I的增大而增大C．由U＝E－Ir可知，电源输出电压随输出电流I的增大而减小D．由P＝IU可知，电源的输出功率P随输出电流I的增大而增大2．(多选)一个T形电路如图7－2－1所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则()．答案ACA．当cd端短路时，ab之间的等效电阻是40 ΩB．当ab端短路时，cd之间的等效电阻是40 ΩC．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V3．(单选)图所示的电路中，R1＝20 Ω，R2＝40 Ω，R3＝60 Ω，R4＝40 Ω，R5＝4 Ω，下面说法中，正确的是()．A．若U AB＝140 V，C、D端开路，U CD＝84 V 答案DB．若U AB＝140 V，C、D端开路，U CD＝140 VC．若U CD＝104 V，A、B端开路，U AB＝84 VD．若U CD＝104 V，A、B端开路，U AB＝60 V4．(多选)如图所示电路中，电源电动势E＝12 V，内阻r＝2 Ω，R1＝4 Ω，R2＝6 Ω，R3＝3 Ω.若在C、D间连接一个电表或用电器，则有()．答案ADA．若在C、D间连一个理想电压表，其读数是6 VB．若在C、D间连一个理想电压表，其读数是8 VC．若在C、D间连一个理想电流表，其读数是2 AD．若在C、D间连一个“6 V,3 W”的小灯泡，则小灯泡的实际功率是1.33 W5、（单选）如图所示，电源电动势E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R0′＝1 Ω，当调节滑动变阻器R时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2 W)，则R1和R2的值分别为()．答案BA．2 Ω，2 ΩB．2 Ω，1.5 ΩC．1.5 Ω，1.5 ΩD．1.5 Ω，2 Ω6、（多选）如图所示，直线A为电源的U－I图线，直线B和C分别为电阻R、R2的U－I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则()．答案BCA．P1>P2B．P1＝P2C．η1>η2D．η1<η27．（多选）如图所示为两电源的U －I 图象，则下列说法正确的是( )．答案 ADA ．电源①的电动势和内阻均比电源②大B ．当外接同样的电阻时，两电源的输出功率可能相等C ．当外接同样的电阻时，两电源的效率可能相等D ．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大8．（多选）如图，图中直线①表示某电源的路端电压与电流的关系图象，图中曲线②表示该电源的输出功率与电流的关系图象，则下列说法正确的是( )．A ．电源的电动势为50 VB ．电源的内阻为253 Ω 答案 ACDC ．电流为2.5 A 时，外电路的电阻为15 ΩD ．输出功率为120 W 时，输出电压是30 V9．(多选)如图所示，直线a 、抛物线b 和曲线c 分别为某一稳恒直流电源在纯电阻电路中的总功率P 、电源内部发热功率Pr 、输出功率P R 随电流I 变化的图象，根据图象可知( )．答案 BDA ．电源的电动势为9 V ，内阻为3 ΩB ．电源的电动势为3 V ，内阻为1 ΩC ．图象中任意电流值对应的P 、P r 、P R 间的关系为P >P r ＋P RD ．电路中的总电阻为2 Ω时，外电阻上消耗的功率最大且为2.25 W10． (多选)如图甲所示，其中R 两端电压u 随通过该电阻的直流电流I 的变化关系如图乙所示，电源电动势为7.0 V(内阻不计)，且R1＝1 000 Ω(不随温度变化)．若改变R 2，使AB 与BC 间的电压相等，这时( )．答案 BCA ．R 的阻值为1 000 ΩB ．R 的阻值为1 300 ΩC ．通过R 的电流为1.5 mAD ．通过R 的电流为2.0 mA11、如图所示，已知电源电动势E ＝5 V ，内阻r ＝2 Ω，定值电阻R 1＝0.5 Ω，滑动变阻器R 2的阻值范围为0～10 Ω. 答案 (1)0 2 W (2)2.5 Ω 2.5 W (3)1.5 Ω(1)当滑动变阻器的阻值为多大时，电阻R 1消耗的功率最大？最大功率是多少？(2)当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？(3)当滑动变阻器的阻值为多大时，电源的输出功率最大？最大输出功率是多少？12．（单选）用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )．答案 C A.l 1l 2R 0 B.l 1l 1＋l 2R 0 C.l 2l 1R 0 D.l 2l 1＋l 2R 0 13、（多选）图所示，电动势为E 、内阻为r 的电池与定值电阻R 0、滑动变阻器R 串联，已知R 0＝r ，滑动变阻器的最大阻值是2r .当滑动变阻器的滑片P 由a 端向b 端滑动时，下列说法中正确的是( )．答案 ACA ．电路中的电流变大B ．电源的输出功率先变大后变小C ．滑动变阻器消耗的功率变小D ．定值电阻R 0上消耗的功率先变大后变小14．（多选）直流电路如图，在滑动变阻器的滑片P 向右移动时，电源的( )．答案 ABCA ．总功率一定减小B ．效率一定增大C ．内部损耗功率一定减小D ．输出功率一定先增大后减小15．（单选）电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( )．答案 DA.34、14B.13、23C.12、12D.23、13知识点三：电路的动态分析、电路故障分析、含容电路分析1、（多选）图所示的电路，L 1、L2、L 3是3只小电灯，R 是滑动变阻器，开始时，它的滑片P 位于中点位置．当S 闭合时，3只小电灯都发光．现使滑动变阻器的滑片P 向右移动时，则小电灯L 1、L 2、L 3的变化情况( )． 答案 BCA ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 1、L 2、L 3均变亮2．（单选）如图，E 为内阻不能忽略的电池，R1、R2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )．答案 BA.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大3．（单选）在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图7－2－5所示．M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )．答案 CA ．R M 变大，且R 越大，U 增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显4．（多选）如图所示电路， 电源电动势为E ，串联的固定电阻为R 2，滑动变阻器的总电阻为R 1，电阻大小关系为R 1＝R 2＝r ，则在滑动触头从a 端移动到b 端的过程中，下列描述中正确的是( )．答案 ABA ．电路中的总电流先减小后增大B ．电路的路端电压先增大后减小C ．电源的输出功率先增大后减小D ．滑动变阻器R 1上消耗的功率先减小后增大5．（多选）如图所示，闭合开关S 后，A 灯与B 灯均发光，当滑动变阻器的滑片P 向左滑动时，以下说法中正确的是( )．答案 ACA ．A 灯变亮B ．B 灯变亮C ．电源的输出功率可能减小D ．电源的总功率增大6．（单选）如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R0的滑动端向下滑动的过程中( )．答案 AA ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大7．(单选)在如图7－2－15所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )． 答案 BA ．电压表的示数变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源内阻的电压变大8．(多选)如图所示，四个电表均为理想电表，当滑动变阻器的滑动触头P向左端移动时，下列说法中正确的是()．答案BCA．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小的读数减小，电流表A2的读数增大C．电压表VD．电压表V2的读数增大，电流表A2的读数减小9．(多选)在如图所示的电路中，E为电源的电动势，r为电源的内阻，R1、R2为可变电阻．在下列操作中，可以使灯泡L变暗的是()．答案ADA．仅使R1的阻值增大B．仅使R1的阻值减小C．仅使R2的阻值增大D．仅使R2的阻值减小10．(多选)如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是()．答案BC A．小灯泡L、L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变大，电压表V的读数变小11．(单选)如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是()．答案 DA．R1短路B．R2断路C．R2短路D．R3短路12．(多选)在如图所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是()．答案ABA．电阻R1短路B．电阻R2断路C．电阻R2短路D．电容器C断路13．(单选)如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态．要使尘埃P向下加速运动，下列方法中可行的是()．答案AA．把R2的滑片向左移动B．把R2的滑片向右移动C．把R1的滑片向左移动D．把开关S断开14．(单选)在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R1和R2为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态．在P向上移动的过程中，下列说法正确的是()．答案BA．A表的示数变大B．油滴向上加速运动C．G中有由a→b的电流D．电源的输出功率一定变大15、（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确的是( ) 答案：ACDA.U1/I不变，ΔU1/ΔI不变B.U2/I不变，ΔU2/ΔI变大C.U2/I变大，ΔU2/ΔI不变D.U3/I变大，ΔU3/ΔI不变16、（单选）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大答案：AB．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小。

如图所示的电路中，R 1、R 2、R 3、和R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r ，设电流表A 的读数为I ，电压表V 的读数为U ，当R 5的滑动角点向图中a 端移动时（ ） A ．I 变大，U 变小 B 、I 变大，U 变大C 、I 变小，U 变大D 、I 变小，U 变小如图所示，电键闭合时，当滑动变阻器滑片P 向右移动时，试分析L 1、L 2 ，L3的亮度变化情况。

如图电路中，电阻Ω=9R 1，Ω=15R 2，电源电动势E=12V ，内电阻r=1Ω。

求：（1）当电流表示数为0.4A 时，变阻器3R 的阻值多大？（2）3R 阻值多大时，它消耗的电功率最大？ （3）3R 阻值多大时，电源的输出功率最大？下图所示为两个独立电路A 和B 的路端电压与其总电流I 的关系图线，则（ ）A. 路端电压都为1U 时，它们的外电阻相等B. 电流都是1I 时，两电源内电压相等C. 电路A 的电动势大于电路B 的电动势D. A 中电源的内阻大于B 中电流的内阻（2006高考上海卷）在如图所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U1、U2和U3表示，电表示数变化量的大小分别用ΔI 、ΔU1、ΔU2和ΔU3表示。

下列比值正确的是 V A 1R 2R 3R 4R 5R r S a b 1L 2L P 3LA. U1/I不变，ΔU1/ΔI不变B. U2/I变大，ΔU2/ΔI变大C. U2/I变大，ΔU2/ΔI不变D. U3/I变大，ΔU3/ΔI不变【要求】问题1：会解电荷守恒定律与库仑定律的综合题。

问题2：会解分析求解电场强度。

问题3：会根据给出的一条电场线，分析推断电势和场强的变化情况。

问题4：会根据给定一簇电场线和带电粒子的运动轨迹，分析推断带电粒子的性质。

问题5：会根据给定电势的分布情况，求作电场线。

问题6：会求解带电体在电场中的平衡问题。

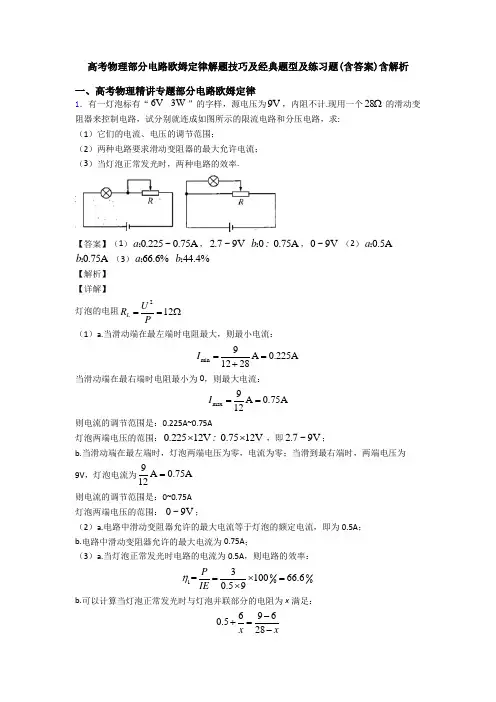

高考物理部分电路欧姆定律解题技巧及经典题型及练习题(含答案)含解析一、高考物理精讲专题部分电路欧姆定律1．有一灯泡标有“6V 3W ”的字样，源电压为9V ，内阻不计.现用一个28Ω 的滑动变阻器来控制电路，试分别就连成如图所示的限流电路和分压电路，求: （1）它们的电流、电压的调节范围；（2）两种电路要求滑动变阻器的最大允许电流； （3）当灯泡正常发光时，两种电路的效率.【答案】（1）0.225~0.75A a ：，2.7~9V 00.75A b :：，0~9V （2）0.5A a ：0.75A b ： （3）66.6%a ： 44.4%b ： 【解析】 【详解】灯泡的电阻212L U R P==Ω（1）a.当滑动端在最左端时电阻最大，则最小电流：min 9A 0.225A 1228I ==+当滑动端在最右端时电阻最小为0，则最大电流：max 9A 0.75A 12I == 则电流的调节范围是：0.225A~0.75A灯泡两端电压的范围：0.22512V 0.7512V ⨯⨯: ，即2.7~9V ；b.当滑动端在最左端时，灯泡两端电压为零，电流为零；当滑到最右端时，两端电压为9V ，灯泡电流为9A 0.75A 12= 则电流的调节范围是：0~0.75A灯泡两端电压的范围： 0~9V ；（2）a.电路中滑动变阻器允许的最大电流等于灯泡的额定电流，即为0.5A ； b.电路中滑动变阻器允许的最大电流为0.75A ；（3）a.当灯泡正常发光时电路的电流为0.5A ，则电路的效率：000013=10066.60.59P IE η=⨯=⨯ b.可以计算当灯泡正常发光时与灯泡并联部分的电阻为x 满足：6960.528x x-+=-解得x =24Ω此时电路总电流60.50.75A 24I =+= 电路的效率000023=10044.40.759P IE η=⨯=⨯2． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于x VA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯， 431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．）由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．3．有人为汽车设计的一个“再生能源装置”原理简图如图1所示，当汽车减速时，线圈受到磁场的阻尼作用帮助汽车减速，同时产生电能储存备用．图1中，线圈的匝数为n ，ab 长度为L 1，bc 长度为L 2 ．图2是此装置的侧视图，切割处磁场的磁感应强度大小恒为B ，有理想边界的两个扇形磁场区夹角都是900 ．某次测试时，外力使线圈以角速度ω逆时针匀速转动，电刷M 端和N 端接电流传感器，电流传感器记录的图象如图3所示(I 为已知量)，取边刚开始进入左侧的扇形磁场时刻．不计线圈转动轴处的摩擦（1）求线圈在图2所示位置时，产生电动势E 的大小，并指明电刷和哪个接电源正极；（2）求闭合电路的总电阻和外力做功的平均功率；【答案】（1）nBL 1L 2ω，电刷M 接电源正极；（2）12nBL L R I ω＝， 1212P nBL L I ω＝ 【解析】（1）有两个边一直在均匀辐向磁场中做切割磁感线运动，故根据切割公式，有 E=2nBL 1v其中v ＝12ωL 2 解得E=nBL 1L 2ω根据右手定则，M 端是电源正极 （2）根据欧姆定律，电流：E I R＝解得12nBL L R Iω＝线圈转动一个周期时间内，产生电流的时间是半周期，故外力平均功率P ＝12I 2R 解得1212P nBL L I ＝ω4．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。

家庭电路经典作图题训练家庭电路作图题家庭电路经典作图题训练VIP专享文档2020-09-292页用App免费查看家庭电路经典作图题1 、如图所示，将开关、螺口灯泡、三孔插座正确接入家庭电路中．2. 完成图左中的家庭电路连接。

3. 请在图中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。

4 . 在居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。

科研人员用“光敏”材料制成“光控开关”它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。

请将图1-15 中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计现只有在夜间且有声音时灯才亮的楼道自动控制电路，同时安装一个不受开关控制的三孔插座。

5. 如图1-16 （a ）所示是家庭电路中带有控制开关的三孔插座，请在图1-16 （ b ）中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。

6 ．如图甲所示，是小明常用的一个插线板。

他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图15 乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。

6 .. 请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中7 如下图.. 将带开关的电灯、带保险盒的插座和接冰箱的三孔插座正确地接入如图所示的电路中。

8 .. 小明想在家庭电路里增加一个插座和一个电灯，并用一个开关来控制电灯，请把图所示的插座、电灯、开关按要求连入电路中。

9.. 我们教室里通常是一只开关同时控制两盏目光灯，如图所示，把开关S 和两盏灯L1 、L2 正确连入家庭电路中。

10 .. 投影仪的灯泡功率很大，配有风扇进行散热。

使用投影仪时，先闭合开关S1 ，风扇转动，再闭合开关S2 ，灯泡发光；若只闭合开关S2 ，灯泡不发光。
