螺旋式天线设计原理及其优化方法螺旋式天线是一种常用于射频通信和雷达系统中的天线结构。

它以其良好的辐射特性和宽频带特性而闻名。

本文将介绍螺旋式天线的设计原理以及一些优化方法，以帮助读者更好地了解和应用该天线设计。

螺旋式天线的设计原理主要涉及以下几个方面：天线结构、辐射特性和宽频带特性。

首先，螺旋式天线的结构通常由螺旋线、接地板和驻波器组成。

螺旋线是以中心点为起点，沿着环形轨迹向外旋转的导体线圈。

接地板是用于支撑和固定螺旋线的平面结构，它通常与螺旋线之间有一定距离。

驻波器是用于匹配天线与射频信号源之间阻抗的装置。

其次，螺旋式天线具有良好的辐射特性。

它的辐射是通过螺旋线的旋转结构实现的，螺旋线会产生扭曲和旋转的电磁场。

这种结构使得螺旋式天线在辐射方向上具有较高的增益和较低的辐射波束宽度。

此外，螺旋线的旋转结构还赋予了螺旋式天线天线的极化特性，在设计过程中可以通过调整螺旋线的参数来实现水平、垂直或圆极化。

最后，螺旋式天线具有宽频带特性。

这是由于螺旋线的旋转结构导致了天线具有多个谐振频率。

当射频信号的频率变化时，螺旋式天线可以在不同的谐振频率下工作，从而实现较宽的工作频带。

这使得螺旋式天线成为适用于宽带通信和雷达系统的理想选择。

在螺旋式天线的优化方法中，主要包括螺旋线的尺寸、匹配网络和接地板的优化。

首先，优化螺旋线的尺寸可以改善天线的辐射特性。

通常，螺旋线的直径、圈数和间距是关键参数。

通过调整这些参数，可以实现更高的增益、更窄的波束宽度和更宽的工作频带。

其次，优化匹配网络可以提高天线与射频信号源之间的匹配性能。

匹配网络通常由扼流圈和电容器组成，以调整天线的输入阻抗。

通过调整匹配网络的参数，可以实现更低的驻波比和更高的功率传输效率。

最后，优化接地板的结构可以影响天线的辐射效果。

接地板的尺寸、形状和材料都会对螺旋式天线的辐射特性产生影响。

因此，选择合适的接地板结构是螺旋式天线设计中一个重要的优化方面。

总体而言，螺旋式天线是一种高性能的天线结构，具有良好的辐射特性和宽频带特性。

5g基站天线设计的原理
5G基站天线设计的原理主要包括以下几个方面：
1. 天线阵列设计：5G基站通常采用天线阵列来实现波束赋形
技术，通过将多个单天线组合在一起形成阵列，可以实现更加精确的信号传输和接收。

天线阵列可以采用线性阵列、面阵列或者体阵列的形式。

2. 波束赋形技术：波束赋形是5G通信中的关键技术之一，通
过调整天线阵列中各个天线的相位和幅度，使得发射信号集中在特定方向形成指向性波束，从而实现更高的传输速率和更远的通信距离。

3. 天线极化设计：根据信号传输特点和环境需求，天线的极化方式可以选择垂直极化、水平极化或者圆极化。

不同的极化方式对信号的传输和接收性能有不同的影响，在设计中需要考虑到实际应用环境和信号传输要求。

4. 多输入多输出（MIMO）技术：5G基站通常采用MIMO技
术来提高信号传输和接收的效果。

MIMO技术利用多个天线
进行信号传输和接收，通过改变不同天线之间的相位和幅度，可以实现空间上的多样性，提高信号的可靠性和容量。

5. 特殊天线设计：为了应对不同的通信需求和环境条件，还可以采用一些特殊的天线设计。

例如，室内基站可以采用小型化的天线设计，以适应有限的空间；车载基站可以采用车辆天线，以实现在移动状态下的稳定通信等。

综上所述，5G基站天线设计的原理主要包括天线阵列设计、波束赋形技术、天线极化设计、MIMO技术以及特殊天线设计等。

这些原理的应用可以提高5G通信的速率、距离和稳定性，以满足不同应用场景的需求。

天线原理与设计—第八章抛物面天线抛物面天线是一种常见且重要的天线类型，在无线通信系统和雷达系统中广泛应用。

本章将介绍抛物面天线的基本原理、特性以及设计方法。

一、抛物面天线的基本原理抛物面天线是一种由旋转抛物面形成的反射型天线，其基本原理是通过抛物面的反射特性实现聚焦效果。

抛物面天线由一个抛物线形状的金属面和该金属面的焦点处安装的辐射单元组成。

在抛物面天线中，信号从源天线发射出，然后被抛物面反射并聚焦到抛物面的焦点处。

由于抛物面的几何特征，该焦点处的电磁波能量是得到最大增强的。

因此，抛物面天线能够实现较高的增益和较强的直射波束。

二、抛物面天线的特性1.高增益：由于抛物面天线的反射特性，它能够将信号聚焦在一个小区域中，从而实现高增益的目标。

因此，抛物面天线适用于需要较长传输距离、高信号质量和低干扰的应用场景。

2.窄波束：抛物面天线的波束宽度较窄，可以减少多径信号和干扰信号的影响。

这使得抛物面天线特别适用于长距离的通信和雷达系统中。

3.大带宽：抛物面天线的设计允许较大的带宽范围，可以实现多种频段的通信传输。

4.抗干扰性能强：由于抛物面天线的聚焦特性，它对于来自非焦点方向的信号有较好的滤波作用，可以抑制一些外界噪声和干扰。

三、抛物面天线的设计方法抛物面天线的设计涉及到抛物面形状的确定、抛物面焦点的确定和辐射单元的设计。

首先，需要确定抛物面的形状。

常见的抛物面形状有抛物线和抛物面。

通常情况下，抛物线形状较为常用，因为它能够实现更高的增益、更窄的波束和更大的带宽。

其次，需要确定抛物面焦点的位置。

抛物面的焦点位置决定了天线的聚焦特性和波束方向。

一般情况下，焦点位置应该与辐射单元接近，并满足最佳聚焦效果。

最后，需要设计辐射单元。

辐射单元通常由一个或多个天线元件组成，如微带天线或Horn天线。

辐射单元的设计应考虑到天线的工作频段、功率处理能力和增益要求。

在抛物面天线的实际设计中，还需要考虑到诸如天线重量、制造成本、安装方式等因素。

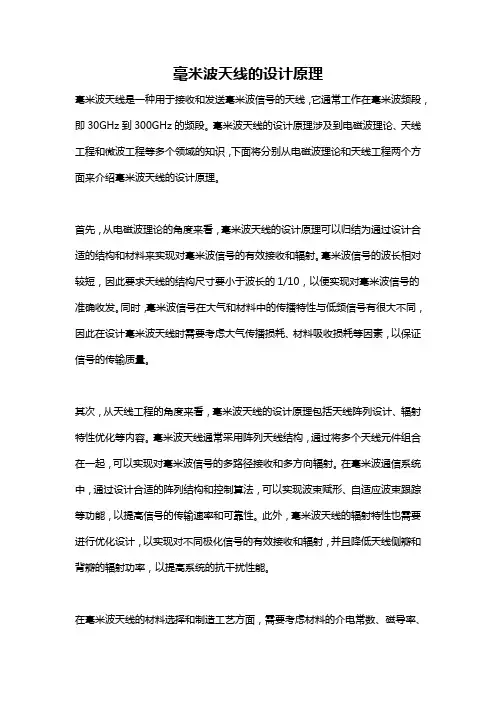

毫米波天线的设计原理毫米波天线是一种用于接收和发送毫米波信号的天线，它通常工作在毫米波频段，即30GHz到300GHz的频段。

毫米波天线的设计原理涉及到电磁波理论、天线工程和微波工程等多个领域的知识，下面将分别从电磁波理论和天线工程两个方面来介绍毫米波天线的设计原理。

首先，从电磁波理论的角度来看，毫米波天线的设计原理可以归结为通过设计合适的结构和材料来实现对毫米波信号的有效接收和辐射。

毫米波信号的波长相对较短，因此要求天线的结构尺寸要小于波长的1/10，以便实现对毫米波信号的准确收发。

同时，毫米波信号在大气和材料中的传播特性与低频信号有很大不同，因此在设计毫米波天线时需要考虑大气传播损耗、材料吸收损耗等因素，以保证信号的传输质量。

其次，从天线工程的角度来看，毫米波天线的设计原理包括天线阵列设计、辐射特性优化等内容。

毫米波天线通常采用阵列天线结构，通过将多个天线元件组合在一起，可以实现对毫米波信号的多路径接收和多方向辐射。

在毫米波通信系统中，通过设计合适的阵列结构和控制算法，可以实现波束赋形、自适应波束跟踪等功能，以提高信号的传输速率和可靠性。

此外，毫米波天线的辐射特性也需要进行优化设计，以实现对不同极化信号的有效接收和辐射，并且降低天线侧瓣和背瓣的辐射功率，以提高系统的抗干扰性能。

在毫米波天线的材料选择和制造工艺方面，需要考虑材料的介电常数、磁导率、损耗因子等电磁特性参数，选择合适的材料来制作天线结构和微波集成电路，以实现对毫米波信号的高效传输和处理。

此外，还需要考虑到天线的制造工艺和封装技术，以实现对毫米波天线的精密加工和可靠封装，以适应各种复杂环境下的工作要求。

总的来说，毫米波天线的设计原理涉及到了电磁波理论、天线工程、微波工程等多个学科的知识，通过合理的结构设计、材料选择和制造工艺，可以实现对毫米波信号的高效接收和辐射，满足不同应用场景下的通信、雷达、遥感等需求。

随着5G通信、汽车雷达、航空航天等领域对毫米波技术需求的增加，毫米波天线的设计原理和应用前景将会越来越受到重视。

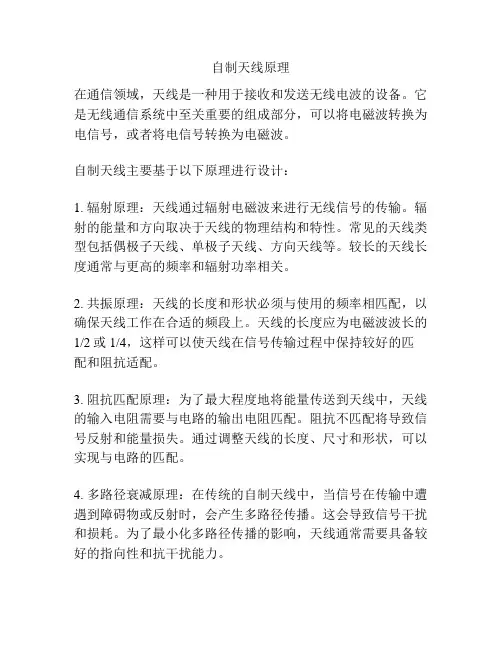

自制天线原理
在通信领域，天线是一种用于接收和发送无线电波的设备。

它是无线通信系统中至关重要的组成部分，可以将电磁波转换为电信号，或者将电信号转换为电磁波。

自制天线主要基于以下原理进行设计：
1. 辐射原理：天线通过辐射电磁波来进行无线信号的传输。

辐射的能量和方向取决于天线的物理结构和特性。

常见的天线类型包括偶极子天线、单极子天线、方向天线等。

较长的天线长度通常与更高的频率和辐射功率相关。

2. 共振原理：天线的长度和形状必须与使用的频率相匹配，以确保天线工作在合适的频段上。

天线的长度应为电磁波波长的1/2或1/4，这样可以使天线在信号传输过程中保持较好的匹配和阻抗适配。

3. 阻抗匹配原理：为了最大程度地将能量传送到天线中，天线的输入电阻需要与电路的输出电阻匹配。

阻抗不匹配将导致信号反射和能量损失。

通过调整天线的长度、尺寸和形状，可以实现与电路的匹配。

4. 多路径衰减原理：在传统的自制天线中，当信号在传输中遭遇到障碍物或反射时，会产生多路径传播。

这会导致信号干扰和损耗。

为了最小化多路径传播的影响，天线通常需要具备较好的指向性和抗干扰能力。

在制作自制天线时，可以使用一些常见的材料，如金属导线、铜管、金属网格等。

设计时应考虑天线的长度、形状和尺寸，以及适配的频率范围。

此外，还需要合适的连接器和支架来与设备进行连接和固定。

总的来说，自制天线的原理主要涉及辐射、共振、阻抗匹配和多路径干扰等方面。

通过了解和应用这些原理，可以制作出性能良好的自制天线，用于无线通信和信号传输。

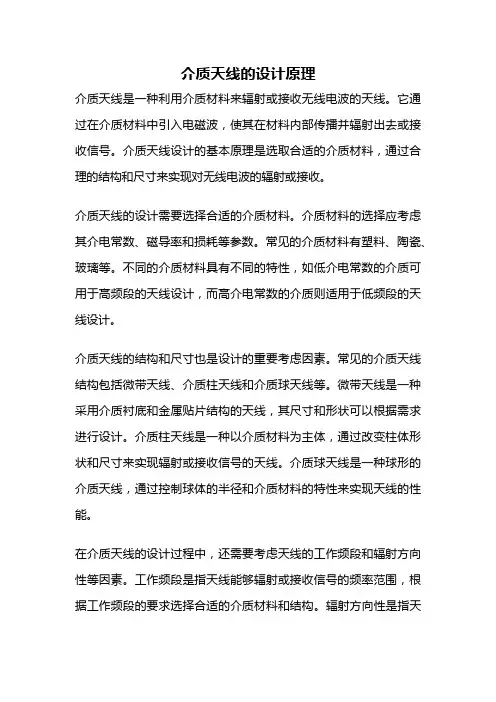

介质天线的设计原理介质天线是一种利用介质材料来辐射或接收无线电波的天线。

它通过在介质材料中引入电磁波，使其在材料内部传播并辐射出去或接收信号。

介质天线设计的基本原理是选取合适的介质材料，通过合理的结构和尺寸来实现对无线电波的辐射或接收。

介质天线的设计需要选择合适的介质材料。

介质材料的选择应考虑其介电常数、磁导率和损耗等参数。

常见的介质材料有塑料、陶瓷、玻璃等。

不同的介质材料具有不同的特性，如低介电常数的介质可用于高频段的天线设计，而高介电常数的介质则适用于低频段的天线设计。

介质天线的结构和尺寸也是设计的重要考虑因素。

常见的介质天线结构包括微带天线、介质柱天线和介质球天线等。

微带天线是一种采用介质衬底和金属贴片结构的天线，其尺寸和形状可以根据需求进行设计。

介质柱天线是一种以介质材料为主体，通过改变柱体形状和尺寸来实现辐射或接收信号的天线。

介质球天线是一种球形的介质天线，通过控制球体的半径和介质材料的特性来实现天线的性能。

在介质天线的设计过程中，还需要考虑天线的工作频段和辐射方向性等因素。

工作频段是指天线能够辐射或接收信号的频率范围，根据工作频段的要求选择合适的介质材料和结构。

辐射方向性是指天线辐射或接收信号的主要方向，可以通过改变介质材料和结构来调节天线的辐射方向性。

介质天线的设计还需要考虑天线的效率和带宽等性能指标。

天线的效率是指天线辐射或接收信号的能量与输入的能量之比，影响天线的辐射效果和接收灵敏度。

带宽是指天线能够正常工作的频率范围，也是衡量天线性能的重要指标之一。

通过合理选择介质材料和优化天线结构，可以提高天线的效率和扩展天线的带宽。

介质天线的设计原理是通过选取合适的介质材料，结合合理的结构和尺寸来实现对无线电波的辐射或接收。

在设计过程中需要考虑介质材料的特性、天线的工作频段和辐射方向性等因素，并通过优化天线结构来提高天线的效率和扩展天线的带宽。

介质天线的设计是无线通信系统中重要的组成部分，对于提高通信质量和性能具有重要的作用。
