溴化锂吸收式机组工作原理

溴化锂吸收式制冷机的工作原理是:冷水在蒸发器内被来自冷凝器减压节流后的低温冷剂水冷却，冷剂水自身吸收冷水热量后蒸发，成为冷剂蒸汽，进入吸收器内，被浓溶液吸收，浓溶液变成稀溶液。

吸收器里的稀溶液，由溶液泵送往热交换器、热回收器后温度升高，最后进入再生器，在再生器中稀溶液被加热，成为最终浓溶液。

浓溶液流经热交换器，温度被降低，进入吸收器,滴淋在冷却水管上，吸收来自蒸发器的冷剂蒸汽，成为稀溶液。

另一方面，在再生器内,外部高温水加热溴化锂溶液后产生的水蒸汽,进入冷凝器被冷却，经减压节流，变成低温冷剂水，进入蒸发器，滴淋在冷水管上，冷却进入蒸发器的冷水。

该系统由两组再生器、冷凝器、蒸发器、吸收器、热交换器、溶液泵及热回收器组成，并且依靠热源水、冷水的串联将这两组系统有机地结合在一起，通过对高温侧、低温侧溶液循环量和制冷量的最佳分配，实现温度、压力、浓度等参数在两个循环之间的优化配置,并且最大限度的利用热源水的热量,使热水温度可降到66℃.以上循环如此反复进行，最终达到制取低温冷水的目的。

溴化锂吸收式制冷机以水为制冷剂,溴化锂水溶液为吸收剂，制取0℃以上的低温水,多用于空调系统。

溴化锂的性质与食盐相似，属盐类。

它的沸点为1265℃，故在一般的高温下对溴化锂水溶液加热时,可以认为仅产生水蒸气，整个系统中没有精馏设备，因而系统更加简单。

溴化锂具有极强的吸水性，但溴化锂在水中的溶解度是随温度的降低而降低的，溶液的浓度不宜超过66%，否则运行中，当溶液温度降低时，将有溴化锂结晶析出的危险性，破坏循环的正常运行。

溴化锂水溶液的水蒸气分压，比同温度下纯水的饱和蒸汽压小得多，故在相同压力下，溴化锂水溶液具有吸收温度比它低得多的水蒸气的能力，这是溴化锂吸收式制冷机的机理之一。

工作原理与循环溶液的蒸气压力是对平衡状态而言的。

如果蒸气压力为0。

85kPa的溴化锂溶液与具有1kPa 压力（7℃)的水蒸气接触，蒸气和液体不处于平衡状态，此时溶液具有吸收水蒸气的能力,直到水蒸气的压力降低到稍高于0.85kPa（例如:0。

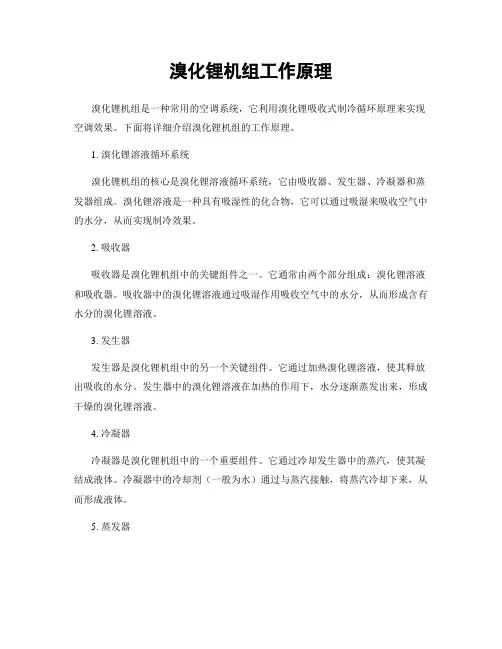

溴化锂机组工作原理溴化锂机组是一种常用的空调系统，它利用溴化锂吸收式制冷循环原理来实现空调效果。

下面将详细介绍溴化锂机组的工作原理。

1. 溴化锂溶液循环系统溴化锂机组的核心是溴化锂溶液循环系统，它由吸收器、发生器、冷凝器和蒸发器组成。

溴化锂溶液是一种具有吸湿性的化合物，它可以通过吸湿来吸收空气中的水分，从而实现制冷效果。

2. 吸收器吸收器是溴化锂机组中的关键组件之一。

它通常由两个部分组成：溴化锂溶液和吸收器。

吸收器中的溴化锂溶液通过吸湿作用吸收空气中的水分，从而形成含有水分的溴化锂溶液。

3. 发生器发生器是溴化锂机组中的另一个关键组件。

它通过加热溴化锂溶液，使其释放出吸收的水分。

发生器中的溴化锂溶液在加热的作用下，水分逐渐蒸发出来，形成干燥的溴化锂溶液。

4. 冷凝器冷凝器是溴化锂机组中的一个重要组件。

它通过冷却发生器中的蒸汽，使其凝结成液体。

冷凝器中的冷却剂（一般为水）通过与蒸汽接触，将蒸汽冷却下来，从而形成液体。

5. 蒸发器蒸发器是溴化锂机组中的最后一个组件。

它通过蒸发冷却剂，吸收周围空气中的热量，从而降低空气的温度。

蒸发器中的冷却剂在与空气接触的过程中，从液体状态转变为蒸汽状态，吸收热量，从而实现制冷效果。

6. 工作原理溴化锂机组的工作原理可以简单概括为以下几个步骤：- 步骤1：吸收器中的溴化锂溶液通过吸湿作用吸收空气中的水分，形成含有水分的溴化锂溶液。

- 步骤2：含有水分的溴化锂溶液进入发生器，通过加热使其释放出吸收的水分，形成干燥的溴化锂溶液。

- 步骤3：干燥的溴化锂溶液进入冷凝器，与冷却剂接触，蒸汽凝结成液体。

- 步骤4：冷凝后的溴化锂溶液进入蒸发器，与空气接触，吸收空气中的热量，从而降低空气的温度。

- 步骤5：蒸发器中的冷却剂蒸发成蒸汽，再次回到吸收器中，循环往复。

通过这个循环过程，溴化锂机组能够实现制冷效果，从而达到空调的目的。

总结：溴化锂机组利用溴化锂溶液的吸湿性质，通过吸收和释放水分来实现制冷效果。

冷凝器
由传热管及前后端盖组成。来自冷却塔的冷却水（约32℃） 从端盖流进导热管内，使传热管外侧的来自发生器的冷剂蒸 汽冷凝，产生的冷剂水由U形管流入蒸发器水盘。冷凝器与 发生器处在一个筒体（上筒体）内，中间由隔热层和挡液板 隔开，压力相当。 冷却水在吸收了冷剂蒸汽冷凝放出的热量后流出冷凝器，进 入冷却塔。
溴化锂水溶液的性质
2、溴化锂溶液的饱和蒸汽压 由于溴化锂溶液中溴化锂的沸点远高于水的沸点，因 此，在于溶液达到相平衡的气相时，没有溴化锂存在， 全部是水蒸汽。溴化锂溶液的蒸汽压也称为溴化锂溶液 的水蒸气压。 溴化锂溶液的饱和水蒸汽压随着浓度的增大而降低， 并远低于同温度下水的饱和蒸汽压。这表明溴化锂溶液 的吸湿性很强。即对于水蒸汽来说，溴化锂溶液是一种 很好的吸收剂，它具有吸收比其温度低得多的水蒸汽的 能力。
吸收式制冷 循环系统
冷凝器 发生器
节流阀
调压阀
热水
蒸发器
吸收器
冷却水
溴化锂吸收式制冷机原理及特点
溴化锂制冷机现场照片
单效用吸收冷冻机
开 溶液再生
冷却水
热水
开
冷水
冷却水 吸收器 蒸发器
吸收式制冷机工作原理
发生器
冷凝器
热水 冷却水
热交换器
用冷需求
冷水出水
冷水回水
吸收器 蒸发器
荏原吸收式制冷机原理图
溴化锂吸收式制冷机原理及特点
结构原理
热水单效型溴化锂吸收式冷水机组（以 下简称机组）是一种以热水为热源，水 为制冷剂、溴化锂水溶液为吸收剂，在 真空状态下制取空气调节用和工艺用冷 水的设备。 机组由发生器、冷凝器、蒸发器、吸收 器和热交换器等主要部分及抽气装置、 熔晶管、屏蔽泵（溶液泵和冷剂泵）等 辅助部分组成。

双效溴化锂吸收式制冷机的工作原理一、吸收式制冷原理：吸收式制冷原理，都是利用液态制冷剂在低压、低温下汽化，使制冷剂蒸汽吸收载冷剂的热负荷产生制冷效应的。

吸收式制冷机循环工作的工质为二元工质，如溴化锂水溶液。

溶液中水是制冷剂，水在真空状态下蒸发产生低温蒸汽，从而吸收溴化锂溶液中的热量，使溴化锂溶液温度降低，产生制冷效应。

溴化锂水溶液是吸收剂，在常温和低温下具有强烈吸收水蒸汽的特性，而在高温下又能将吸收的水分释放出来。

吸收式制冷装置和工作过程就是使制冷溶液吸收与释放周而复始的循环过程，达到制冷的目的。

二、双效溴化锂吸收式制冷机的工作原理1、串联双效溴化锂吸收式制冷机工作原理示意图图一三筒串联双效溴化锂吸收式制冷机工作原理示意图2、串联双效溴化锂制冷机的工作原理由图一可知：吸收器中的溴化锂稀溶液由发生器泵升压后经高温换热器升温并输送至高压发生器；溶液在高压发生器中被供热蒸汽加热使溶液中的部分制冷剂（水）被汽化产生高温冷剂蒸汽而使溶液浓缩；浓缩后的高温溶液经高温换热器降温后进入低压发生器，溶液在低压发生器中被来自高压发生器的冷剂蒸汽加热使溶液中的制冷剂继续汽化产生低温冷剂蒸汽使溶液进一步浓缩，浓缩后溶液经低温热交换器降温并送回吸收器；由高压发生器产生的冷剂蒸汽经低压发生器降温后进入冷凝器，由低压发生器产生的冷剂蒸汽直接进入冷凝器，这两股冷剂蒸汽在真空冷凝器中冷凝成低温制冷剂；低温制冷剂节流降压后送入真空蒸发器中低压蒸发，蒸发后的蒸汽被吸收器中溶液吸收，一方面使溶液浓度降低成为稀溶液，另一方面使溶液放热而降温达到制冷的目的。

其工作过程循环图，如图二所示。

1-2：等浓升压力加热过程（吸收泵、高低温换热器中完成）2-3：加热增浓过程（高低压发生器中完成）3-4等浓节流降压过程（节流阀）4-1：浓降放热过程（蒸发器、吸收器中完成）图二循环工作过程简化示意图3、并联双效溴化锂制冷机的工作原理图并联双效溴化锂制冷机和串联双效溴化锂制冷机的工作原理相同，其主要差别在于溴化锂溶液所经路径的区别，前者为并联，后者为串联，并联的双效溴化锂制冷机的工作原理，如图三所示，其工作原理在此不再重述。
