承插式满堂脚手架搭设及模板支撑方案

上邸•云景1、2#楼项目工程 承插盘扣式钢管满堂架专项施工方案

编制人： 审核人： 审批人：

重庆方利快拆架租凭有限公司 一、 编制依据 二、 工程概况 三、 插扣式脚手架施工特点 四、 架体组成 五、 施工要点 六、 架体搭设施工工艺 七、 施工流程及要求 八、 脚手架检查与验收 九、 混凝土浇筑 十、支撑系统及模板的拆除 十一、安全、质量、环境保证措施 十二、安全应急预案 十三、剪刀撑简图 十四、承插型盘扣式支架支撑计算书 一、编制依据 1、 上邸•云景1、2#建筑工程设计施工图、图纸会审纪要及工 程技术联系单；

2、 《建筑施工安全检查标准》 JGJ59-2011；

3、 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130－2011；

4、 《建设工程项目管理规范》；

5、 《混凝土结构工程施工质量验收规范》 GB 50204-2011 ；

6、 《建筑工程施工质量验收统一标准》 GB 50300-2001 ；

7、 《建筑施工模板安全技术规范》 JGJ162-2008；

8、 《施工现场临时用电安全技术规范》 JGJ46-2005；

9、 《建筑机械使用安全技术规程》 JGJ33-2001；

10、 《建筑结构荷载规范》 GB50009-2006；

11、 《建筑环境设计规范》 GB15831-2002。

二、工程概况 1、 工程名称：上邸•云景1、2、3#娄建筑工程

2、 建设单位：重庆上锦房地产开发有限公司

3、 地勘单位：重庆市南江地质工程勘察院

4、 设计单位：中煤科工集团重庆设计研究院有限公司

5、 监理单位：重庆中泰监理有限公司

6、 施工单位：重庆明龙建筑工程（集团）有限公司

7、 工程地点：重庆市南岸区茶园新区通江大道 99 号

2 8、 建筑面积： 11414.83m2 本工程位于重庆市南岸区茶园新区通江大道 99 号，

北临上锦星城，

西侧为已建通江大道，东临长盛花园，南临世纪花园，交通方便。本 工程 1#娄为二类多层幼儿园及托管中心和防空地下室，建筑面积： 5876.22m2，建筑层数为地上4层，地下2层，建筑高度33.60m;

2#号楼为二类多层商业及防空地下室，建筑面积： 5538.61m2，建筑 层数为地上 4 层，

地下 2 层，地下 -2 层为车库。建筑高度 31.80m。 本工程建筑工程等级为二级， 结构安全等级为二级; 结构形式为框架 结构，地下车库为结构找坡，层高随坡度变化，最低处 4.5 米，最高 处5.5米。结构设计使用年限为50年，抗震设防烈度为6度，丙类 设防。 主要特点：根据《危险性较大的分部分项工程安全管理办法》 （建质 [2009]87 号）规定，

难点：工期紧，场地狭窄，梁板钢筋密，砼振捣困难。 重点：确保模板体系稳定，安全，无事故。钢筋砼结构质量满足要求 三、 插扣式脚手架施工特点 插扣式脚手架是新型的一种便捷式支撑脚手架，它有点类似碗扣 架又优于碗扣架， 1、 具有可靠的双向自锁能力；

2、 无任何活动零件；

3、 运输、储存、搭设、拆除方便快捷；

4、 受力性能合理；

5、 可以自由调节；

6、 产品标准化包装；

7、 组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架。

四、 架体组成 （一）、主要构配件

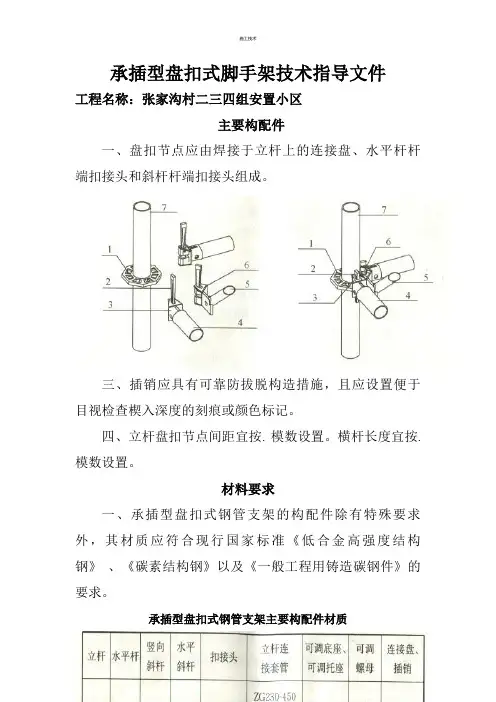

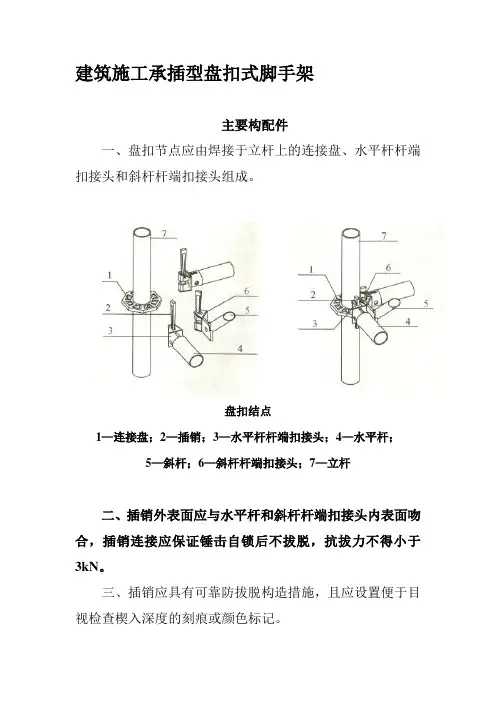

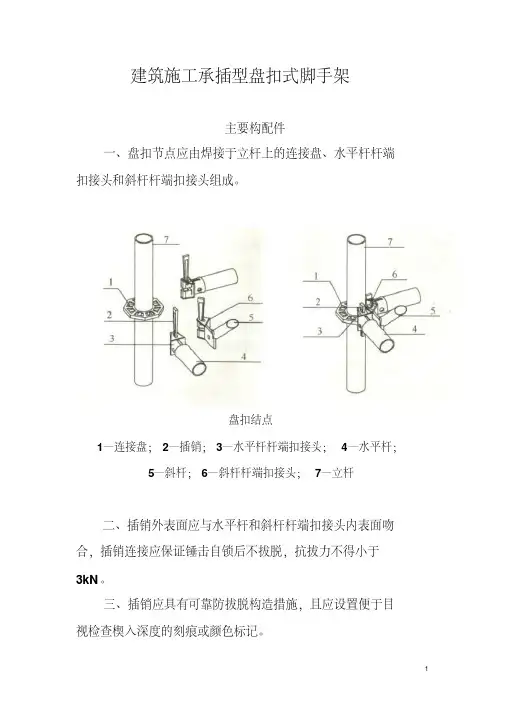

盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和 斜杆杆端扣接头组成。 盘扣结点 1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆;

5—斜杆；6—斜杆杆端扣接头；7—立杆

二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻 合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于 3kN。 1、立杆：杆上焊接有连接的轮盘和连接套管的竖向支撑杆件。

立杆参数表 标准杆 型号 A( mm 理论重量（Kg

）

LG-265 2650 16.06 LG-150 1500 9.82 2、连接轮盘：焊接于立杆上可扣接4个方向扣接头的圆扣形孔

板。 3、立杆连接套管：焊接于立杆一端，用于立杆竖向接长的专用

外套管。

4、横杆：两端焊接有扣接头，且与立杆扣接的水平杆件 横杆参数表

标准杆 型号 长度（mm） 理论重量（Kg） 型号 长度（mm） 理论重量（Kg）

HG-90 900 4.17 HG-60 600 3.02 HG-30 P 300 — 1.87 HG-120 1200 5.32 五、施工要点 1、 前期应做好支撑体系的专项施工方案设计，搭设前应进行放 线定位，使支撑

体系横平竖直，以保证后期剪刀撑和整体连杆的设置, 确保其整体稳定性和抗倾覆性。 2、 插扣式脚手架安装基础必须要夯实平整并采取混凝土硬化措

施。

3、插扣式脚手架宜使用于同一标高范围的梁板，而对于标高相 差较大的梁板需

进行详细的排版、设计。 4、架体搭设完成后要加设足够的剪刀撑，在顶托与架体横杆

300-500mm之间的距离要增设足够的水平拉杆，使其整体稳定性得到 可靠的保证。

5、目前我国建设部未有插扣式脚手架行业标准和规范出台，不 过在建设工地上

已开始广泛使用， 其现场施工可参照 《建筑施工承插 型盘扣式钢管支架安全技术规程》 ，施工计算可参照 《建筑施工碗口 式脚手架安全技术规程》 。 六、架体搭设施工工艺 1、适用范围

1） 插扣式脚手架适用于非高大模板的模板支撑架或标准层模板 支撑架。

2） 插扣式脚手架基础应夯实平整并有混凝土硬化措施，且基础 标高变化较少。

3） 插扣式脚手架适用于结构形式较规整的结构。

2、 立杆选择

1） 承插式脚手架立杆采用①48 x 3.0mm钢管，受力计算时应根 据现场实际情

况进行调整，一般按①48X 3.0mm进行计算。 2） 立杆需尽量选用标准杆，根据本工程的楼层高度，现选用标

准型号A26500和A1500两种标准杆对接，将满足模板架体的高度。 搭设时型号A2650立杆全部放于底部，再对接 A1500立杆。 3） 因每根立杆均设置有立杆连接套管，连接套管将使单根立杆 总长增加100mm故选用立杆时必须考虑其增加长度，以避免立杆过 长。 3、 横杆选择

横杆均为标准杆件，其杆件长度符合300mn模数，故在进行架体 立杆间距设计时应按照所提供横杆长度进行计算， 故立杆间距设置无 扣件式钢管脚手架灵活。 根据本工程实际情况， 水平横杆选择长度为 900、1200 两种横杆。 4、 步距选择 架体步距的设置需与承插口相对应，标准立杆的承插口间距为

600mm故步距选择时需符合600模数。且最底部轮盘距立杆底端距 离为300mm故扫地

杆实际设置于300mn处。根据本工程现场实际情 况，第一步扫地杆按实际设置距地 300mm纵横向双向设置，第二步 水平杆连接杆件按立杆每步距的模数，选用距扫地杆向上 1.7m，纵 横向双向设置， 第三步水平杆连接杆件按立杆每步距的模数， 选用距 扫地杆向上4.0m,纵横向双向设置，根据现场施工条件，横向水平 连接杆件，纵横向共设置三道。

5、架体布置 架体布置时需按实际开间尺寸排设,按纵横向立杆间距不大于 900mn进行立杆定位。排设时先从建筑物一端开始，向另一端立杆定 位，定位时按立杆间距不大于1200mn进行，局部不足排设间距的可 减小一个横杆等级进行排设,且宜设置于墙柱边。 梁底宜采用锁钢管扣件的形式进行支设, 可以保证梁板模板的正 常搭设。 七、施工流程及要求 （一）、施工流程 测量放线，确定本层梁、板位置T定位立杆，并作出十字标记T 竖立杆并搭设扫地杆及第一步横杆-搭设上部横杆及剪刀撑-锁梁 底钢管T铺设梁底模板T板底模板铺设 （1） 将楼层各构件位置的边线在地面上标出,以保证支架、模 板施工过程中按设计尺寸进行施工。 （2） 按预先的支架设计位置在地面上将立杆位置标出,并做好 标记,保证立杆排列整齐。 （3） 先竖立最角端的立杆,并逐步将周边立杆竖起,将扫地杆 及第一步横杆搭设,保证已搭设架体稳固、不倾倒。 （ 4）在立杆全部竖立完成后,进行上部立杆搭设,将全部横杆 搭设完成,并预留出梁位。 按预定架体设计要求搭设剪刀撑,剪刀撑 必须按要求整体搭设。 （5）搭设梁底纵向受力钢管,受力钢管需采用双扣件固定,钢 管搭设时需进行标高复核以保证梁底模板为设计标高。 （ 6）梁底模板铺设时,次楞木枋放置应平顺,且靠近节点位置 需放置次楞。 （ 7）板底模板铺设时,应先将顶部可调顶托调整至预定标高位 置,并对其进行拉线找平,满足平整度要求后再铺设模板。 2、施工要求 （1）所有模板支撑满堂脚手架搭设前,都要先熟悉方案要求, 根据

楼层高度，混凝土构件大小，确定立杆的间距要求，确定立杆的 高度，拉线放出立杆的位置，注意横杆能尽量纵横贯通，平直。梁底 的立杆与板底的立杆能通过横杆形成整体。 ( 2)立杆基础应坚实，且底部需设置垫板。 ( 3)立杆接头不宜设置在同一截面。 ( 4)横杆接头需卡紧，并且保证端部与立杆接触紧密，在架体 搭设完成后及混
