二三极管尺寸封装大全

二极管封装大全篇一：贴片二极管型号、参数贴片二极管型号.参数查询1、肖特基二极管SMA（DO214AC）2010-2-2 16:39:35标准封装：SMA 2010 SMB 2114 SMC 3220 SOD123 1206 SOD323 0805 SOD523 0603 IN4001的封装是1812 IN4148的封装是1206篇二：常见贴片二极管三极管的封装常见贴片二极管/三极管的封装常见贴片二极管/三极管的封装二极管：名称尺寸及焊盘间距其他尺寸相近的封装名称SMCSMBSMA SOD-106SC-77ASC-76/SC-90ASC-79三极管：LDPAKDPAK SC-63SOT-223 SC-73TO-243/SC-62/UPAK/MPT3 SC-59A/SOT-346/MPAK/SMT3 SOT-323 SC-70/CMPAK/UMT3 SOT-523 SC-75A/EMT3 SOT-623 SC-89/MFPAKSOT-723SOT-923 VMT3篇三：常用二极管的识别及ic封装技术常用晶体二极管的识别晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为：整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极(负极)，在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极(正极)或N极(负极)，也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

三极管（晶体管）
三极管封装类型 图片 封装名称 封装说明
贴片三极管
SOT**
**代表不同型状的 封装
引脚式封装
TO**
**代表不同型状的 封装
6
场效应管（MOSFET）
MOSFET类型 英文缩写 封装名称 SOT23 FSOT23 封装说明 标准尺寸
晶闸管
晶闸管类型 英文缩写 封装名称 封装说明 标准尺寸
直插电阻
贴片电容
R.
AXIAL-0.3
电容
电容类型 SMD 电解电容 英文缩写 封装名称 封装说明 标准尺寸
二极管
二极管封装类型 图片 封装名称 DO-35 DO-41 封装说明
玻封二极管
有引脚
玻封二极管
LL34 LL41 SOD123 SOD323 SOD523
无引脚
贴片二极管
双二极管
TO220
集成IC
集成IC类型 图片 封装名称 封装说明 1.引脚数量增加 2.成品率提升 3.可靠性高
球栅阵列封装
BGA
四侧无引脚扁平封装
QFN
1.引脚焊盘设计 2.阻焊层设计 3.中间焊盘设计
集成IC
集成IC类型 图片 封装名称 封装说明 1.穿孔安装 2.易布线 3.操作方便 引脚中心距为 1.27mm,引脚数8-44只. 引脚数100以上, 适用于高频 双排直插封装 DIP
小外型封装 塑料方型扁平式//扁 平式组件式封装
SOP/Hale Waihona Puke OL/DFPQFP/PFP
插针网格陈列式封装
PGA
配合PGA 插座使用
电子元件常用封装对照表
目录
• • • • • • • 1.电阻 2.电容 3.二极管 4.三极管（晶体管） 5.场效应管（MOSFET） 6.晶闸管 7.集成IC

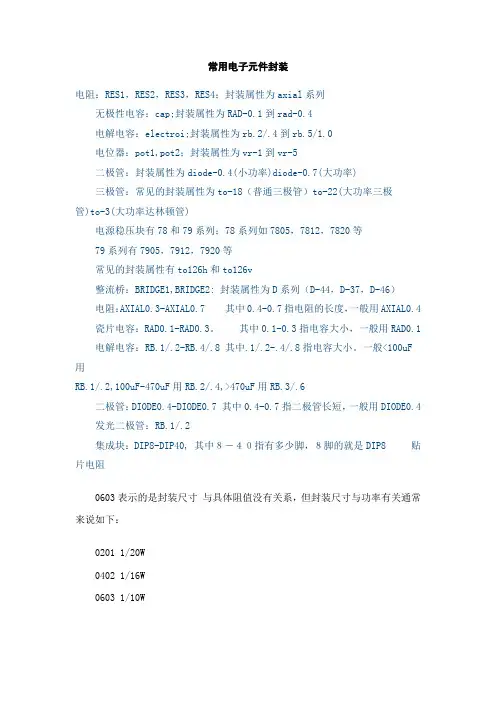

常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

贴片三极管封装1A SOT323 BC846AW NPN1A SOT416 BC846AT N BC546A1A SOT89 PXT3904 NPN1A SOT89 SXT3904 NPN-1A SOT323 PMST3904 N 2N39041A- SOT323 BC846AW N BC546A1AM SOT23 MMBT3904L N 2N39041Ap SOT23 BC846A N BC546A1At SOT23 BC846A N BC546A1At SOT323 BC846AW N BC546A1B SOT23 BC846B NPN1B SOT23 BC846B N BC546B1B SOT23 FMMT2222 NPN1B SOT23 FMMT2222 N 2N22221B SOT23 IRLML2803 F n-ch mosfet 30V 0.9A 1B SOT23 MMBT2222 NPN1B SOT23 MMBT2222 N 2N22221B SOT23 PMBT2222 NPN1B SOT23 SMBT2222 NPN1B SOT23 YTS2222 NPN1B SOT323 BC846BW NPN1B SOT416 BC846BT N BC546B1B SOT89 PXT2222 NPN-1B SOT323 PMST2222 N 2N22221B- SOT323 >BC846BW N BC546B1Bs SC74 BC817UPN N1Bt SOT23 BC846B N BC546B1Bt SOT323 BC846BW N BC546B1C SOT23 FMMT-A20 NPN1C SOT23 FMMT-A20 N MPSA201C SOT23 IRLML6302 F p-ch mosfet 20V 0.6A1C SOT23 MMBTA20 NPN1C SOT23 MMBTA20L N MPS39041C SOT23 SMBTA20 NPN1Cp SOT23 BAP50-05 B dual cc GP RF pin diode 1Cs SOT363 BC847S BC4571D SOT23 BC846 NPN1D SOT23 IRLML5103 F p-ch mosfet 30V 0.6A1D SOT23 MMBTA42 NPN1D SOT23 MMBTA42 N MPSA42 300V npn1D SOT23 SMBTA42 NPN1D SOT323 BC846W NPN1D SOT89 SXTA42 NPN1D- SOT323 BC846W N BC4561DN 2SC4083 N npn 11V 3.2GHz TV tuners1Dp SOT23 BC846 N BC4561DR SC59 MSD1328-RT1 NPN1DR SOT346 MSD1328R N npn gp 25V 500mA1Ds SC74 BC846U N BC4561Ds SOT363 BC846U BC4561Dt SOT23 BC846 N BC4561Dt SOT323 BC846W N BC4561E FMMT-A43 N MPSA431E SOT23 BC847A NPN1E SOT23 BC847A N BC547A1E SOT23 FMMT-A43 NPN1E SOT23 MMBTA43 NPN1E SOT23 MMBTA43 N MPSA43 200V npn1E SOT23 SMBTA43 NPN1E SOT323 BC847AW NPN1E SOT416 BC847AT N BC547A1E SOT89 SXTA43 NPN1E- SOT323 BC847A N BC547A1EN 2SC4084 N npn 20V 2.0GHz TV tuners1Ep SOT23 BC847A N BC547A1ER SOT23R BC847AR R BC547A1Es SOT23 BC847A N BC4571Es SOT323 BC847AW N BC4571Et SOT323 BC847A N BC547A1F SOT23 BC847B NPN1F SOT23 BC847B N BC547B1F SOT23 FMMT5550 NPN1F SOT23 MMBT5550 NPN1F SOT23 MMBT5550 N 2N5550 140V npn 1F SOT23 PMBT5550 NPN1F SOT323 BC847BW NPN1F SOT416 BC847BT N BC547B1F- SOT323 BC847BW N BC547B1Fp SOT23 BC847B N BC547B1FR SOT23R BC847BR R BC547B1Fs SC75 BC847BT N BC547B1Fs SOT23 BC847B N BC547B1Fs SOT323 BC847BW N BC547B1Ft SOT23 BC847B N BC547B1Ft SOT323 BC847BW N BC547B1G FMMT-A06 N MPSA061G SOT23 BC847C NPN1G SOT23 BC847C N BC547C1G SOT23 FMMT-A06 NPN1G SOT23 MMBTA06 NPN1G SOT23 MMBTA06 N MPSA061G SOT23 SMBTA06 NPN1G SOT323 BC847CW NPN1G SOT416 BC847CT N BC547C1G- SOT323 BC847CW N BC547C1GM SOT23 MMBTA06 N MPSA061Gp SOT23 BC847C N BC547C1GR SOT23R BC847CR R BC547C1Gs SOT23 BC847C N BC547C1Gs SOT323 BC847CW N BC547C1GT SOA06 N MPSA061GT SOT23 SOA06 NPN1Gt SOT323 BC847CW N BC547C1H FMMT-A05 N MPSA051H SOT23 BC847 NPN1H SOT23 FMMT-A05 NPN1H SOT23 MMBTA05 NPN1H SOT23 MMBTA05 N MPSA051H SOT23 SMBTA05 NPN1H SOT323 BC847W NPN1H- SOT323 BC847W N BC5471Ht SOT23 BC847 N BC5471HT SOT23 SOA05 NPN1HT SOT23 SOA05 N MPSA051Ht SOT323 BC847W N BC5471J FMMT2369 N 2N23691J SOT23 BC848A N BC548A1J SOT23 MMBT2369 N MPS23691JA SOT23 MMBT2369A N MPS2369A1JR SOT23R BC848AR R BC548A1Js SOT143 BCV61A VQ npn current mirror hFe 180 1Js SOT23 BC848A N BC548A1Js SOT323 BC848AW N BC548A1K FMMT4400 N 2N44001K SOT143 BCV61B NPN1K SOT23 BC848B NPN1K SOT23 BC848B N BC548B1K SOT23 FMMT4400 NPN1K SOT23 MMBT6428 NPN1K SOT23 MMBT6428 N MPSA18 50V1K SOT23 PMBT6428 NPN1K SOT23 SMBT6428 NPN1K SOT323 BC848BW NPN1KM SOT23 MMBT6428L N MPSA18 50V1Kp SOT23 BC848B N BC548B1KR SOT23R BC848BR R BC548B1Ks SOT143B BCV61B VQ npn current mirror hFe 290 1Ks SOT23 BC848B N BC548B1Ks SOT323 BC848BW N BC548B1L FMMT4401 N 2N44011L MMBT6429 N MPSA18 45V1L SOT143 BCV61C NPN1L SOT143B BCV61C VQ npn current mirror hFe 520 1L SOT23 BC848C NPN1L SOT23 BC848C N BC548C1L SOT23 FMMT4401 NPN1L SOT23 FMMT5400 PNP1L SOT23 MMBT6429 NPN1L SOT23 PMBT6429 NPN1L SOT23 SMBT6429 NPN1L SOT323 BC848CW NPN1Lp SOT143B BCV61C VQ npn current mirror hFe 520 1Lp SOT23 BC848C N BC548C1LR SOT23R BC848CR R BC548C1Ls SOT323 BC848CW N BC548C1M SOT143 BCV61 NPN1M SOT23 BC848 NPN1M SOT23 FMMT-A13 NPN1M SOT23 FMMT-A13 N MPSA131M SOT23 MMBTA13 NPN1M SOT23 MMBTA13 N MPSA13 darlington1M SOT23 PMBTA13 NPN1M SOT23 SMBTA13 NPN1M SOT323 BC848W NPN1Mp SOT143B BCV61 VQ npn current mirror1Mp SOT23 BC848 N BC5481N SOT23 FMMT-A14 NPN1N SOT23 FMMT-A14 N MPSA141N SOT23 MMBTA14 NPN1N SOT23 MMBTA14 N MPSA14 darlington1N SOT23 PMBTA14 NPN1N SOT23 SMBTA14 NPN1N SOT89 PXTA14 NPN1N10 SOT223 MMFT1N10ET1 MOSFET1P BC847PN DI pnp/npn separate pair gpAF1P FMMT2222A N 2N2222A1P SOT23 FMMT2222A NPN1P SOT23 MMBT2222A NPN1P SOT23 MMBT2222A N 2N2222A1P SOT23 PMBT2222A NPN1P SOT23 SMBT2222A NPN1P SOT23 YTS2222A NPN1P SOT89 PKT2222A NPN1Q SOT23 FMMT5088 NPN1Q SOT23 MMBT5088 NPN1Q SOT23 MMBT5088 N MPSA18 Vce 30V1Q SOT23 PMBT5088 NPN半导体三极管参数符号及其意义三极管基础知识及检测方法：一、晶体管基础双极结型三极管相当于两个背靠背的二极管 PN 结。
