压电陶瓷元件蜂鸣片的测试方法
1、串联谐振频率fs、并联谐振频率fp、等效电阻R1和一次泛音频率fs1、三次泛音频率fs3常用传输线法测量，其电路如下：
左图Π型网络测量中样品两端的信号幅度变化较小，网络中的干扰较小，但是Π型网络测量必须为恒压条件，对于测量R1 较低的串联谐振频率fs 材料测量精度较低,而且必须满足RI/ RT1≥10，RT2<<R1；测量并联谐振频率FP时RT2≈1KΩ～2KΩ。
右图恒流测试网络可以测量R1较低的串联谐振频率fs（最大导纳谐振频率fm）,测量时高次谐波影响较大，因此对信号源的谐波失真度要求较高。
RT3/R1≥100 RT3≈200Ω～3KΩ。
可以在串联谐振频率fs下用高频电阻箱的电阻替代样品测量等效电阻R1。
2、自由电容CT和介质损耗角正切(tgδ)可以用电容电桥直接读出CT 和tgδ。

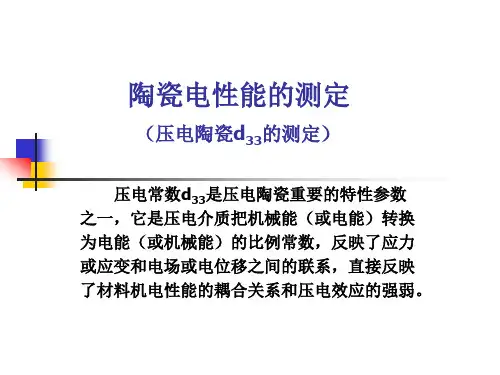

3、纵向压电应变常数d33的测量：
压电应变常数d33可以采用传输线法测量fs、fp 和CT，用
来计算，也可以用静态法直接测量，在样品上并联大电容量电容，施加纵向力压缩样品，用静电表读出静电压，依据压电方程：
得
测量需要满足下列条件：
1、电学短路边界条件，即E恒定；
2、试样仅沿极化方向受力；
3、尽量使压力与应变呈线行关系；
4、受力面积与极化面积相同。
有一种准静态d33测量仪也可以较准确的测量d33。
平移台系列纳米定位偏转台系列纳米定位动电源系列压电陶瓷驱微仪系列高精度测其他定制及 产品代理进口5低压驱动超长的使用寿命刚度大亚毫秒的响应速度亚纳米的分辨率光学成像激光调准精密机械聚焦显微微定位特点应用XP 6×6/18XP 4.5×4.5/18 XHP 150/14-10/12XP 6×6/18电压与位移曲线XP 6×6/18蠕变曲线D31：-290picometer/VoltD33：+635picometer/Volt相对介电常数Rel.dielectric constant ε：5400居里温度Curie temperature ℃：150℃密度Density ：8g/cm 3弹性柔顺常数S 33 ：18×10-12m 2/N 使用温度：-50~80℃居里温度：150℃空载满幅值最大使用频率：123HzXP 6×6/18XP 4.5×4.5/18XHP 150/14-10/12外形尺寸[mm]±0.16×6×184.5×4.5×18OD/ID ：14/10 标称位移 [μm]±10%181812最大位移[μm]±10%242416静电容量[μF]±20%1.80.82.7刚度 [N/μm]±10%7030270响应频率 [kHz]455065标称推力[N]1400600 4000 型号其他使用参数：压电陶瓷材料特性：低压叠堆压电陶瓷-推荐型号术参数www.xm tkj.c o m *************X M T 芯明天科技024681012141618200102030405060708090100110120130140150S 输出位移（u m ）驱动电压V （v ）压电陶瓷XP 6×6/18驱动电压与输出位移测试曲线图6×6×203×4×9XP 6×6/20XP 3×4/92013 1.40.17492569100100020018 9标称位移是在0~150V 驱动电压下的位移，最大驱动电压可在-30V~150V ；建议在0~150V 驱动电压下使用。
第二章压电陶瓷测试2.4 NBT基陶瓷的极化与压电性能测试2.4.1 NBT基陶瓷的极化1. 试样的制备为对压电陶瓷进行极化和性能测试，烧结后的陶瓷需要进行烧银处理。
烧银就是在陶瓷的表面上涂覆一层具有高导电率，结合牢固的银薄膜作为电极。
电极的作用有两点：（1）为极化创造条件，因为陶瓷本身为强绝缘体，而极化时要施加高压电场，若无电极，则极化不充分；（2）起到传递电荷的作用，若无电极则在性能测试时不能在陶瓷表面积聚电荷，显示不出压电效应。
首先将烧结后的圆片状样品磨平、抛光，使两个平面保持干净平整。
然后在样品的表面涂覆高温银浆（武汉优乐光电科技有限公司生产，型号：SA-8021），并在一定温度干燥。
将表面涂覆高温银浆的样品放入马弗炉进行处理，慢速升温到320~350℃，保温15min以排除银浆中的有机物，快速升温到820℃并保温15min后随炉冷却，最后将涂覆的银电极表面抛光。
2. NBT基压电材料的极化利用压电材料正负电荷中心不重合，对烧成后的压电陶瓷在一定温度、一定直流电场作用下保持一定的时间，随着晶粒中的电畴沿着电场的择优取向定向排列，使压电陶瓷在沿电场方向显示一定的净极化强度，这一过程称为极化[70]。
极化是多晶铁电、压电陶瓷材料制造工艺中的重要工序，压电陶瓷在烧结后是各向同性的多晶体，电畴在陶瓷体中的排列是杂乱无章的，对陶瓷整体来说不显示压电性。
经过极化处理后，陶瓷转变为各向异性的多晶体，即宏观上具有了极性，也就显示了压电性。
对于不同类型的压电陶瓷，进行合适的极化处理才能充分发挥它们最佳的压电特征。
决定极化条件的三个因素为极化电压、极化温度和极化时间。
为了确定NBT基压电材料的最佳极化条件，本文采用硅油浴高压极化装置（华仪电子股份有限公司生产，型号：7462）详细研究了样品的极化行为，并确定了最佳的极化条件。
2.4.2 NBT基陶瓷的压电性能测试1．压电振子及其等效电路图2.11 压电振子的等效电路利用压电材料的压电效应，可以将其按一定取向和形状制成有电极的压电器件。
压电陶瓷测试方法国标压电陶瓷是一种可以产生电荷和电势差的材料，具有压电效应。
为了保证压电陶瓷产品质量的准确性和可靠性，需要进行一系列测试。
以下是压电陶瓷测试的国际标准方法。
1.电感测量法电感测量法用于测量压电陶瓷元件的电感值。
测试时，将元件连接到测试电路中，以确保电感的准确测量。
在测试过程中，应注意保持环境恒温，并校准测试仪器。
2.动态机械特性测试动态机械特性测试用于评估压电陶瓷材料的机械性能。
测试方法包括材料的疲劳寿命测试、应变-力测试、失效测试等。
通过这些测试，可以评估材料的稳定性和可靠性。
3.压电常数测试压电常数是一个重要的参数，用于描述压电陶瓷材料的压电效应。
测试方法包括绝对压电常数和相对压电常数的测量。
测试时需要使用压电测试仪器，并进行准确校准。
4.电压系数测试电压系数是衡量压电陶瓷材料在电压变化下的应变变化的参数。
测试方法包括压电陶瓷材料在不同电压下的应变测量。
测试时，需要使用电压测试仪器，并进行准确校准。
5.热稳定性测试热稳定性测试用于评估压电陶瓷材料在高温环境下的性能。
测试方法包括高温膨胀系数的测量、热导率测试等。
通过这些测试，可以评估材料在不同温度范围内的性能稳定性。
6.密度测量密度测量是评估压电陶瓷材料质量的重要指标。
测试方法包括大小排列法、水排除法、放射射线法等。
测试时，需要选择适当的方法，并使用准确的仪器进行测量。
7.表面形貌测试表面形貌测试用于评估压电陶瓷材料的表面质量和形态。
测试方法包括光学显微镜、扫描电子显微镜等。
通过这些测试，可以评估材料的表面光滑度和微观结构。
以上是压电陶瓷测试的国际标准方法。
这些测试方法可以帮助生产厂家确保产品质量的可靠性和一致性，以满足市场需求和客户需求。
