《串联和并联》教学设计

电阻的串联和并联教案第一篇：电阻的串联和并联教案一、电阻的串联如果电路中有两个或两个以上电阻一个接一个地顺序相连，并且在这些电阻中通过同一电流，则这样的连接方式称为电阻的串联。

在电路中，电阻的连接形式是多种多样的，其中最简单和最常用的是串联与并联。

一、电阻的串联如果电路中有两个或两个以上电阻一个接一个地顺序相连，并且在这些电阻中通过同一电流，则这样的连接方式称为电阻的串联。

图1(a)所示为N个电阻串联的电路。

图1电阻的串联N个电阻串联可用一个等效电阻R来代替，如图1(b)所示，等效的条件是在同一电压U的作用下电流I保持不变。

等效电阻等于各个串联电阻之和，即eq(1)显然，等效电阻Req必大于任一个串联的电阻。

串联电阻上的电压有如下分压公式(2)可见，串联电阻上电压的分配与电阻成正比。

式(2)称为分压公式。

电阻串联的应用很多。

譬如在负载的额定电压低于电源电压的情况下，通常需要与负载串联一个电阻，以降落一部分电压。

有时为了限制负载中通过过大的电流，也可以与负载串联一个限流电阻。

如果需要调节电路中的电流时，一般也可以在电路中串联一个变阻器来进行调节。

另外，改变串联电阻的大小可以得到不同的输出电压。

二、电阻的并联如果电路中有两个或两个以上电阻连接在两个公共的结点之间，则这样的连接方式称为电阻的并联。

在各个并联支路（电阻）上的电压为同一电压。

图2(a)所示是N个电阻并联的电路。

图2电阻的并联N个电阻并联也可用一个等效电阻R来代替，如图2(b)所示。

等效电导等于并eq联的各电导之和，即(3)或(4)电阻并联时各电阻中的电流为：(5)可见，并联电阻上电流的分配与电导成正比，即与电阻成反比。

当其中某个电阻较其他电阻大很多时，通过它的电流就较其他电阻上的电流小很多，因此，这个电阻的分流作用常可忽略不计。

一般负载都是并联运用的。

负载并联运用时，它们处于同一电压之下，任何一个负载的工作情况基本上不受其他负载的影响。

并联的负载电阻愈多（负载增加），则总电阻愈小，电路中总电流和总功率也就愈大。

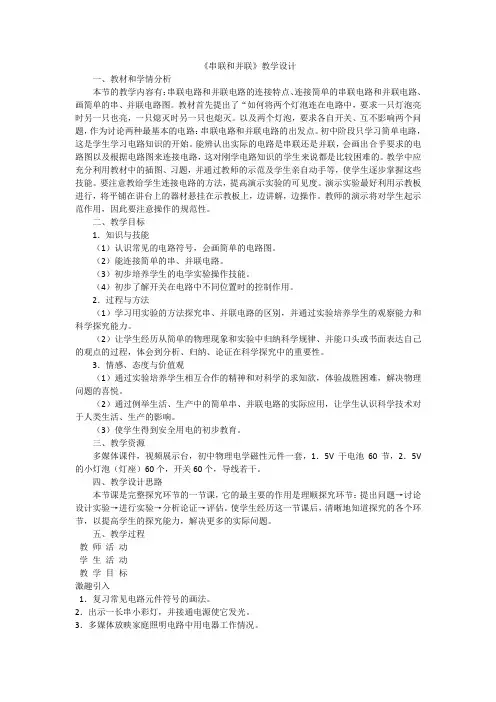

《串联和并联》教学设计一、教材和学情分析本节的教学内容有：串联电路和并联电路的连接特点、连接简单的串联电路和并联电路、画简单的串、并联电路图。

教材首先提出了“如何将两个灯泡连在电路中，要求一只灯泡亮时另一只也亮，一只熄灭时另一只也熄灭。

以及两个灯泡，要求各自开关、互不影响两个问题，作为讨论两种最基本的电路：串联电路和并联电路的出发点。

初中阶段只学习简单电路，这是学生学习电路知识的开始。

能辨认出实际的电路是串联还是并联，会画出合乎要求的电路图以及根据电路图来连接电路，这对刚学电路知识的学生来说都是比较困难的。

教学中应充分利用教材中的插图、习题，并通过教师的示范及学生亲自动手等，使学生逐步掌握这些技能。

要注意教给学生连接电路的方法，提高演示实验的可见度。

演示实验最好利用示教板进行，将平铺在讲台上的器材悬挂在示教板上，边讲解，边操作。

教师的演示将对学生起示范作用，因此要注意操作的规范性。

二、教学目标1．知识与技能（1）认识常见的电路符号，会画简单的电路图。

（2）能连接简单的串、并联电路。

（3）初步培养学生的电学实验操作技能。

（4）初步了解开关在电路中不同位置时的控制作用。

2．过程与方法（1）学习用实验的方法探究串、并联电路的区别，并通过实验培养学生的观察能力和科学探究能力。

（2）让学生经历从简单的物理现象和实验中归纳科学规律、并能口头或书面表达自己的观点的过程，体会到分析、归纳、论证在科学探究中的重要性。

3．情感、态度与价值观（1）通过实验培养学生相互合作的精神和对科学的求知欲，体验战胜困难，解决物理问题的喜悦。

（2）通过例举生活、生产中的简单串、并联电路的实际应用，让学生认识科学技术对于人类生活、生产的影响。

（3）使学生得到安全用电的初步教育。

三、教学资源多媒体课件，视频展示台，初中物理电学磁性元件一套，1．5V干电池60节，2．5V 的小灯泡（灯座）60个，开关60个，导线若干。

四、教学设计思路本节课是完整探究环节的一节课，它的最主要的作用是理顺探究环节：提出问题→讨论设计实验→进行实验→分析论证→评估。

串联和并联教学设计 教学目标： 1. 理解串联和并联电路的概念； 2. 掌握串联和并联电路的连接方式； 3. 能够运用串联和并联的知识解决简单的问题。

教学准备： 1. 实验箱、电线、电池、电灯泡等实验器材； 2. 图例或实物展示串联和并联电路。

教学步骤： 引入： 1. 引入串联和并联的概念，与学生一起回顾平时生活中的例子。例如，家里的灯泡是如何连接的，电脑中的电路板又是如何构成的。

讲解： 2. 讲解串联电路的连接方式：在串联电路中，电子元件依次连接，电流从一个元件流向下一个元件，电压在每个元件之间分配。可以使用图例或实物来展示串联电路的连接方式，让学生理解电流和电压在串联电路中的传递方式。

3. 讲解并联电路的连接方式：在并联电路中，多个电子元件与电源并联连接，电流在各个元件之间分流，而电压在各个元件之间相同。同样可以使用图例或实物来展示并联电路的连接方式，并让学生理解电流和电压在并联电路中的传递方式。

实践操作： 4. 给学生一些实践操作的机会，让他们自己亲自进行串联和并联电路的搭建。可以设置一些简单的任务，比如给定一些元件和电池，让学生根据题目要求搭建对应的串联或并联电路。

小结： 5. 小结串联和并联的特点和连接方式，总结串联和并联电路的区别。

展示和拓展： 6. 展示一些实际应用中的串联和并联电路，比如房间中的灯光开关电路、电脑中的电路板等。可以启发学生思考串联和并联电路在现实生活中的应用。

评价： 7. 通过观察学生的操作和回答问题的表现，对他们的掌握情况进行评价。可以设计一些简单的问题来测试学生对串联和并联电路的理解程度。

串联和并联电路的电流物理教案2篇(初中物理《串并联电路中电流的规律》教案)下面是我收集的串联和并联电路的电流物理教案2篇(初中物理《串并联电路中电流的规律》教案)，以供参考。

串联和并联电路的电流物理教案1教学目标[知识与技能]1、练习使用电流表2、探究并联电路中电流的'特点[过程与方法]通过对科学探究过程的切身体验，使学生领会科学探究的方法，培养概括能力和语言表达能力。

[情感态度和价值观]通过实验培养学生学会科学态度与协作教学重、难点重点：电流表的使用和并联电路电流的规律难点：用电流表测电流教学方法讲授法、实验法教学用具电流组、小灯泡、开关、电流表、导线教学过程一、复习与引入[幻灯片]1、电流表的使用应注意哪些问题？电流表的使用说明：（1）要把电流表串联在电路中（2）要使用电流从正接线柱流进，从负接线柱流出（3）要使被测电流不超过量程（4）不准把电流表的两接线柱直接连接到电源两极上2、串联电路中各处的电流有什么关系？串联电路中各处电流都相等，即Ⅰ=Ⅰ1=Ⅰ2=……Ⅰn在并联电路中，电流有多条路径，并有干路和支路之分，那么，并联电路中干路电流与支路电流之间有什么关系？这一节，我们用科学探究的方法来研究这个问题，并联电路中的干路和支路电流间有什么关系？二、进行新课1、提出问题并联电路中干路电流与支路支流有什么关系？2、猜想与假设（先提问后归纳出有用的猜想，提醒学生尽量使用猜想与假设有根有据）（1）并联电路中，干路电流大于支路电流（2）并联电路中，干路电流等于各支路电流之和（3）……3、制订计划与设计实验（1）实验电路图（2）实验表格电流表位置L1支路电流I1L2支路电流I2干路电流I 电流表示数4、进行实验与收集证据[幻灯片]注意事项（1）连接电路时开关断开（2）导线沿顺时针方向缠绕在接线柱上（3）先接并联电路，试触通电无误后，再接入电流表（4）不能不经过用电器而把电流表接在电源两极上（5）电流表接法要正确，量程适当（6）每次改搠电流表，都要断开开关（7）每次读数，必须保证灯都发光（8）读取电流表示数，要实事求是[幻灯片]实验步骤（1）按电路图连接电路（2）用电流表分别测量L1支路，L2支路和干路电流并把读数记入表格学生进行实验，教师巡回指导，及时发现新的问题，要求学生边实验，边记录数据5、分析论证：（先提问，后归纳）[幻灯片]实验结果说明：（1）干路电流大于支路电流（2）干路电流等于各支路电流之和结论：并联电路中，干路中的电流等于各支路中的电流之和，即：Ⅰ=Ⅰ1+Ⅰ2+ (Ⅰ)6、交流与合作各小组和实验数据与结论与其他小组进行比较，有没有异常现象发生，若相差较大，共同研究其原因。
