“热镀锌”和“冷镀锌”的区别：

热镀锌钢管与冷镀锌钢管有何区别 (一)热镀锌钢管与冷镀锌钢管是两种不同类型的钢管，它们有着显著的区别。

本文将从制造工艺和性能等角度对热镀锌钢管与冷镀锌钢管作比较，以帮助读者对它们有更深入的了解。

制造工艺热镀锌钢管是一种将钢管浸泡在熔融的锌中，使其表面产生化学反应，形成镀锌层的制造工艺。

镀锌层均匀、附着力强，具有很好的抗腐蚀和耐久性。

在制造过程中，热镀锌钢管还需要进行多道工序，如酸洗、拍干、加热和镀锌等，成本较高。

冷镀锌钢管则是将钢管表面涂上一层锌的化学物质，通过化学反应形成均匀的镀锌层，其优点是能够省去热镀锌钢管的多道工序，成本相对较低。

但其不足之处在于镀锌层一般较薄，不如热镀锌钢管的耐久性和抗腐蚀性强。

性能对比热镀锌钢管和冷镀锌钢管的性能差异在很大程度上是由他们的镀锌层所决定的。

热镀锌钢管的镀锌层较厚、较均匀、具有更高的耐久性和抗腐蚀性。

这就使得热镀锌钢管的使用寿命更长，适合于长期使用或在恶劣环境条件下使用。

冷镀锌钢管的镀锌层较薄，虽然也具有一定的抗腐蚀性和耐久性，但相对于热镀锌钢管仍然存在一定的脆性和易被损坏的问题。

此外，还有一个明显的差别在于热镀锌钢管的外观更亮丽、光滑，而冷镀锌钢管的表面则显得比较暗淡、毛糙。

结论综上所述，热镀锌钢管和冷镀锌钢管都有各自的优缺点，适用于不同的场合和需求。

热镀锌钢管虽然成本较高，但具有更好的耐久性和抗腐蚀性，适合于需要长期使用的场合，如建筑、深层钻探和各类管道等。

而冷镀锌钢管则适用于低灰尘、低湿度和低腐蚀的环境下使用，如家居装修、器具制造等。

总之，在选购热镀锌钢管和冷镀锌钢管时，需要根据具体需求进行选择，对比它们的制造工艺和性能，权衡各自的优缺点。

粉末静电喷涂、油漆工艺技术及操作及热镀锌和冷镀锌的区别粉末静电喷涂、油漆工艺技术及操作及热镀锌和冷镀锌的区别粉末涂装是近代涂装工业领域的一项新技术、新工艺，也是我国重点推广的新技术之一，应用于家电产品及其它领域，优越性十分明显。

粉末涂装是高防护、高装饰的涂装方法，要得到满意的涂装效果，就必须对影响涂装效果的因素加以控制。

一、粉末涂料的优越性粉末涂料是一种粉状不含液态溶剂及稀释剂的新型涂装材料。

由于其高装饰、重防腐性、粉末可回收利用，无有机溶剂对环境的污染等特点决定了其广泛的应用空间。

粉末涂料施工与传统的油漆施工相比较，有如下优点：1、粉末涂料是一种不含溶剂的涂料，这就决定了不需要把主要成膜物质及辅助成膜的物质、添充料及颜料都溶于有机溶剂中，解决了某些有机溶剂无法溶解的高分子成膜物质均可作为涂料使用的难题。

而许多难被溶剂溶解的高分子物质却是防腐及装饰性涂料必可少的中坚力量。

2、粉末涂料因不含易挥发的有机溶剂，不易燃烧爆炸，只要防止粉尘积聚过多就可解决着火爆炸的隐患，这一点油漆等易燃的溶剂性涂料却无法克服。

3、由于粉末涂料本身不含有机溶剂，施工操作及制粉过程中无刺激性气味，不但可防止环境被污染和破坏，而且对操作者本人的身心健康大为有益。

4、油漆类液态涂料施工过程中的利用率仅达到50%—60%。

而粉末涂料一次上粉率约为70%—80%（受工件形状等因素影响），其余粉末可二次回收利用，利用率在90%—98%。

5、油漆类液态涂料施工过程中必须加入30%—50%的稀释剂，而这些稀释剂的作用只是调整粘稠度，并不是固化成膜的必须成份，回化过程中又挥发掉了。

不但污染环境，而且做了大量无用功，浪费了原料，提高了生产成本；粉末涂料施工过程中则根本不需要这类稀释剂。

6、油漆类液态涂料的厚度一般为15—30 am,而粉末涂料一次涂装便可达到60—150am之间，可一次涂装达到要求厚度，减少劳动强度,适合自动化流水线生产操作。

太阳能路灯的灯杆是否是热镀锌喷塑和冷镀锌喷塑两者区分是在切口，热镀锌的在切口仍有镀层，冷镀锌的在切口没有镀层。

套灯头的一半是60，壁厚2.8左右。

下端与高度有关系，并且有锥比，壁厚在4左右吧。

热镀锌的灯杆一般寿命在20以上，而冷镀锌的灯杆寿命一般在1年左右，太阳能路灯厂家坚信只要大家能掌握以上几点基本上在选择太阳能路灯的时候就不会上当受骗。

同时在对太阳能路灯厂家的太阳能路灯好坏进行辨别的时候，还应该要对具体的环境有所了解。

因为不同的气候，在选择的时候，相应的材质要求，自然会有所不同。

以上就是今天带给大家的简单分享，希望对大家有所帮助，同时也感谢大家一直以来的关注与支持！。

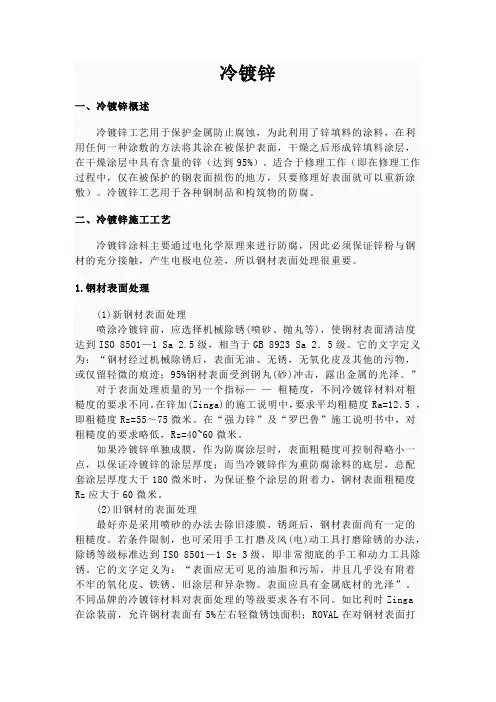

冷镀锌一、冷镀锌概述冷镀锌工艺用于保护金属防止腐蚀，为此利用了锌填料的涂料，在利用任何一种涂敷的方法将其涂在被保护表面，干燥之后形成锌填料涂层，在干燥涂层中具有含量的锌（达到95%）。

适合于修理工作（即在修理工作过程中，仅在被保护的钢表面损伤的地方，只要修理好表面就可以重新涂敷）。

冷镀锌工艺用于各种钢制品和构筑物的防腐。

二、冷镀锌施工工艺冷镀锌涂料主要通过电化学原理来进行防腐，因此必须保证锌粉与钢材的充分接触，产生电极电位差，所以钢材表面处理很重要。

1.钢材表面处理(1)新钢材表面处理喷涂冷镀锌前，应选择机械除锈(喷砂、抛丸等)，使钢材表面清洁度达到ISO 85O1—1 Sa 2.5级，相当于GB 8923 Sa 2．5级。

它的文字定义为：“钢材经过机械除锈后，表面无油、无锈，无氧化皮及其他的污物，或仅留轻微的痕迹；95%钢材表面受到钢丸(砂)冲击，露出金属的光泽。

”对于表面处理质量的另一个指标——粗糙度，不同冷镀锌材料对粗糙度的要求不同。

在锌加(Zinga)的施工说明中，要求平均粗糙度Ra=12．5 ，即粗糙度Rz=55～75微米。

在“强力锌”及“罗巴鲁”施工说明书中，对粗糙度的要求略低，Rz=40~60微米。

如果冷镀锌单独成膜，作为防腐涂层时，表面粗糙度可控制得略小一点，以保证冷镀锌的涂层厚度；而当冷镀锌作为重防腐涂料的底层，总配套涂层厚度大于180微米时，为保证整个涂层的附着力，钢材表面粗糙度Rz应大于60微米。

(2)旧钢材的表面处理最好亦是采用喷砂的办法去除旧漆膜、锈斑后，钢材表面尚有一定的粗糙度。

若条件限制，也可采用手工打磨及风(电)动工具打磨除锈的办法，除锈等级标准达到ISO 8501—1 St 3级，即非常彻底的手工和动力工具除锈。

它的文字定义为：“表面应无可见的油脂和污垢，并且几乎没有附着不牢的氧化皮、铁锈、旧涂层和异杂物。

表面应具有金属底材的光泽”。

不同品牌的冷镀锌材料对表面处理的等级要求各有不同。
