2.1.1制冷压缩机曲轴主轴承间隙的测量 1、 技术要求 主轴承的下部与主轴颈120º包角内应解除均匀，没有余隙（静态） 曲轴与主轴承的正常间隙配合为0.065—0.135mm，最大间隙不得超过0.20mm。 2、工具与零部件 50mm～75mm 外径千分尺一把， 50～160mm 内径百分表一套，100 系列的曲轴 一根、主轴颈一只 3、测量数据记录（60mm） 主轴承 A A\ AB B B B\ B\ A\´B\ A A\

A-A=￠60.03____mm A\-A\=￠______mm B-B=￠_____mm B\-B\= ￠_____mm 主轴颈 AB A A\

B B B\ B\ A\B\ A A\ A-A=￠59.96____mm A\-A\=￠______mm B-B=￠_____mm B\-B\= ￠_____mm

曲轴与主轴承配合间隙为_____—______=_______mm 4、 结论 该零部件的各项间隙尺寸_________mm均符合国家标准，可以继续使用。 或该零部件的各项间隙尺寸________mm均不符合国家标准，必须修理或更换零部件。 5、 善后工作 清理场地，设备复位，整理工具，写好操作检测记录

2.2.1外平衡热力膨胀阀的构成与应用 1、外平衡热力膨胀阀 操作 调试的依据为制冷系统的低压即蒸发压力来进行，操作和调整，若蒸发压力过高，相应减少供液量，若蒸发压力过低相应增加供液量 调节杆顺时针旋转，减少供液量，逆时针旋转增加供液量，调节杆调整幅度每次1/4圈为宜，当蒸发压力在正确值下进行30分钟，仍然稳定，则调整完毕 2、 主要构成与安装 1）主要机构：感温包、毛细管、膜片、膜片盖、顶杆、阀芯、阀芯弹簧、阀体、调节杆、 进出口接头及外平衡接口等组成 2）安装要求 a）阀体高于感温包位置的标高，使感温包压力有正常反应 b）阀体应垂直安装，使传动系统正常工作 c) 阀体应尽量靠近蒸发器，减少节流后的冷量损失 d）阀体应牢固固定，不应有明显的震动，保证供液稳定 e）阀体安装应预留调试和维修的空间 f) 感温包应置于平衡管与回气管接口前的100mm的地方 g) 感温包与管壁应充分接触，接触面要干净，贴合面要紧密，外部应用隔热层进行保温，减少环境对感温包的影响 h）感温包与管壁接触宜水平放置，感温包前不应有存液弯

3、 选用 1）在标准工况下，当蒸发压力大于等于0.01MPa时，应选用外平衡热力膨胀阀 2）膨胀阀的制冷量QF应为蒸发器制冷量QC的1.2—1.3倍 3)根据制冷系统的工质，蒸发温度范围来选用相应的型号的热力膨胀阀 4、 故障分析 1)故障：感温包工质泄漏。 现象：阀体关闭，P0↓下降至真空状态，PK↓下降，系统不制冷，自动停机 排除方法：拆卸更换热力膨胀阀 2）故障：膨胀阀进口滤网堵塞 现象：堵塞，P0↓下降明显低于正常值，PK↓下降，制冷量Q0↓下降 排除方法：拆卸清洗热力膨胀阀进口处滤网 5、善后工作 清理场地，设备复位，整理工具，写好维修记录 2.1.2 制冷压缩机连杆大头轴瓦与曲轴间隙测量 1、技术要求 连杆轴瓦的上部与曲轴曲柄销100º包角内应接触均匀无间隙，连杆轴与曲轴曲轴柄销的正常 配合间隙为0.07～0.10mm，最大间隙不超过0.2mm 2、工具与主要部件 50mm～75mm外径千分尺一把，50～160mm 内径百分表一套，100系列连杆一副，曲轴一根 3、 测量数据记录（58mm）

连杆轴瓦 A A\ A A\

B B B\ B\ B B\ A A\ A-A=￠____mm A\-A\=￠______mm B-B=￠_____mm B\-B\= ￠_____mm

曲轴销 A A\ A A\

B B B\ B\ A A\ B B\ AA-A=____mm A\-A\=￠______mm B-B=￠_____mm B\-B\= ￠_____mm

连杆轴瓦与曲柄销的配合间隙为＿＿＿—＿＿＿＿=＿＿＿＿mm 4、 结论 该零部件的各项间隙尺寸＿＿＿＿mm均符合国家标准，可以继续使用。 或该零部件的各项间隙尺寸＿＿＿＿mm均不符合国家标准，必须修理或更换零部件 5、善后工作 清理场地，设备复位，整理工具，写好检测记录 2.2.2不凝性气体分离器的构成与应用

1、不凝性气体分离器的操作 手动操作方法：打开冷却盘管回气阀----微开冷却盘管节流阀----打开混合气体进口阀门----当套管温度计温度达到-5ºC左右时微开放空气阀（用一软管接至沉水槽）放空气完毕----关闭放空气阀、关闭节流阀----微开回液阀2-3分钟后关闭----关闭回气阀及混合气体进口阀 2、不凝性气体分离器的构成与安装要求1）构成图 蒸发盘管回气口接低压 放空气口 温度计

混合气体进口，来自冷凝器 壳体 蒸发盘管

回液口 供液口，来自高于贮液桶 2）不凝性气体分离器的安装要求 a)不凝性气体分离器宜安装在靠近冷凝器及贮液器的室外位置 b）立式应垂直安装、卧式应水平安装 c) 不凝性气体分离器各口的接管要求：供液管应安装针形膨胀阀，回液管应安装针型阀，混合气体口、放空气口、蒸发盘管、回气口安装截止阀 d）蒸发盘管回气管不宜接压缩机吸入口或低压循环桶的进气管上 e)壳体应用隔热材料进行保温 3、不凝性气体分离器的选用方法 氨用不凝性气体分离器分为立式和卧式两种，规格上没有大小之分，若安装容器空间较大选用卧式，反之选用立式 4、故障及排除方法 故障：蒸发盘管泄漏 现象：蒸发盘管回气管不接霜，不凝性气体分离器温度降不下来，混合气体中制冷剂不能凝结成液体，分离效果差 排除方法：拆卸壳体内蒸发盘管，进行修补（经压力容器检验合格后方可使用）或更新 5、善后工作 设备复位、清理现场、做好操作记录 2.13制冷压缩机活塞销与连杆小头间隙测量 1、技术要求 连杆小头衬套与活塞销配合间隙为0.01---0.025mm，最大间隙不超过0.10mm 2、工具与零部件 外径千分尺0--25mm一把，内径千分尺5—30mm，100系列连杆一副，活塞销一只 3、测量数据记录（25mm） 连杆小头衬套 A A\ A A\

B B B\ B\ B B\ A A\ A-A=￠____mm A\-A\=￠______mm B-B=￠_____mm B\-B\= ￠_____mm

活塞销 A A\ A A\ B B B\ B\ A A\ B B\ A-A=￠____mm A\-A\=￠______mm B-B=￠_____mm B\-B\= ￠_____mm

连杆小头衬套与活塞销的配合间隙为＿＿＿＿—＿＿＿＿=＿＿＿＿mm

4、结论 该零部件的各项间隙尺寸＿＿＿＿mm均符合国家标准，可以继续使用。 或该零部件的各项间隙尺寸＿＿＿＿mm均不符合国家标准，必须修理或更换零部件 5、善后工作 清理场地，设备复位，整理工具，写好检测记录

2.2.3、毛细管与单向阀组合节流装置的构成与安装要求 1、毛细管作为蒸发器供液的控制原件，其通道截面积和长度在安装时已定时无法按系统工况的变化而进行，人为的操作调整，所以必须在已安装好定死的毛细管的通道截面积和长度基础上，然后通过毛细管的串并联和单向阀的单向导通功能组合成自动控制的节流装置 2、毛细管与单向阀组合节流装置的构成与安装要求 1）毛细管与单向阀组合节流装置的构成如图： 并联 串联

制冷 制热 制冷 制热 2）毛细管与单向阀组合节流装置的安装要求 a)选择与制热效果工况相匹配的毛细管与单向阀 b)安装部位，冷凝器与蒸发器连接管路中间 c）在进行钎焊焊接前，必须对毛细管进行清洗，焊接时应对单向阀进行冷却 d)安装完毕后，应对连接处用氮气进行捡漏（实验压力1.25MPa） 3、毛细管与单向阀的选用方法 在选配毛细管时必须使毛细管的长度、内径与制冷系统工况相匹配，否则会影响制冷系统正常工作，长度和内径选配可以通过公式的计算获得，单向阀选配主要是与毛细管相匹配 4、故障于排除方法 故障：毛细管堵塞 现象：微堵，P0↓下降，明显低于正常值，系统制冷量Q0↓下降，PK↓下降微降。全堵，P0↓下降呈真空状态，PK↓下降明显系统不制冷，自动停机 排除方法：拆卸更换毛细管与单向阀 5、善后工作 清理场地，设备复位，整理工具，写好维修记录 2.1.4、制冷压缩机汽缸套与活塞配合间隙的测量 1、技术要求 1）活塞环部与气缸正常配合间隙为0.40mm—0.50mm 2）活塞裙部与气缸正常配合间隙为0.17mm—0.26mm 2、工具与零部件 75—100MM外径千分尺一把、50—160MM内径百分表一套、100系列气缸套一只、活塞一只 3、测量数据记录 气缸（100mm）

上 A A\ A上 A\中 Ａ\\下 中 B B B\ B\ B\\ B\\

下 B B\ A A\ A\\ 上 A--A=____mm B—B=_____mm C---C=____mm 中 A\--A\=____mm B\--B\=_____mm C\--C\=____mm 下 A\\--A\\=_____mm B—B\\=____mm C\\--C\\=_____mm

活塞环部 A环部 A\中裙 A\\下裙 中裙 B B B\ B\ B\\ B\\ 下裙 A A\ A\\ 环部 A--A=____mm B—B=_____mm C---C=____mm 中 裙 A\--A\=____mm B\--B\=_____mm C\--C\=____mm 下 裙 A\\--A\\=_____mm B—B\\=____mm C\\--C\\=_____mm 活塞环部与气缸的配合间隙为_____—_____=_______mm 活塞裙部与气缸的配合间隙为______—______=______mm 5、 结论 该零部件的各项间隙尺寸_________mm均符合国家标准，可以继续使用。 或该零部件的各项间隙尺寸_________mm均不符合国家标准，必须修理或更换零部件 5、善后工作 清理场地，设备复位，整理工具，写好检测记录

2.2.4.中间冷却器的构成与应用（氨是完全冷却，氟利昂是不完全冷却） 1、中间冷却器的操作 打开中间冷却器蛇形盘管液体进口阀门---启动压缩机---当中间冷却器压力下降至0.1MPa左右时，打开中间冷却器供液阀---观察中间冷却器压力、 低压缸排气压力、高压缸吸气压力的变化情况，并适时调整中间冷却器的供液量 2、中间冷却器的构成与安装要求 1）中间冷却器的构成如图 平衡孔 中心管

到高压缸吸入口 接压力表 液位针 接液位控制器 供液口

接液位控制器 排液口

液体管出口去低压循环桶 排污放油 液体管进口（来自高压贮液桶） 2）安装要求 a)中间冷却器应安装于机房内靠近制冷压缩机的适当位置 b）中间冷却器应垂直安装周围应预留操作和维修空间 c）中间冷却器壳体应用隔热材料进行保温 3、中间冷却器选用方法 1）中间冷却器的选配主要根据低压级压缩机的排气量及中间冷却器内制冷剂蒸汽侧流速来进行选配具体的规格和型号可以通过公式计算获得 4、故障分析和排气方法 故障：1）中间冷却器液位过高 现象：中间冷却器液位超过上限Pz↑上升，明显高于正常值，严重时高压级压缩机将产生湿冲程 排除方法：关闭中间冷却器供液器阀，停止向中间冷却器供液，打开排液阀门，将过多的液体排向低压桶，同时检修液位控制器及供液电磁阀 故障：2）中间冷却器冷却盘泄漏 现象：Pz↑上升，明显高于正常值，中间冷却器液位过高，关闭中间冷却器供液阀液位仍然↑上升 排除方法：拆卸更换中间冷却器冷却盘管 5、善后工作 设备复位，清理现场，做好操作

合集下载

中职制冷专业技能竞赛辅导策略

中职制冷专业技能竞赛辅导策略

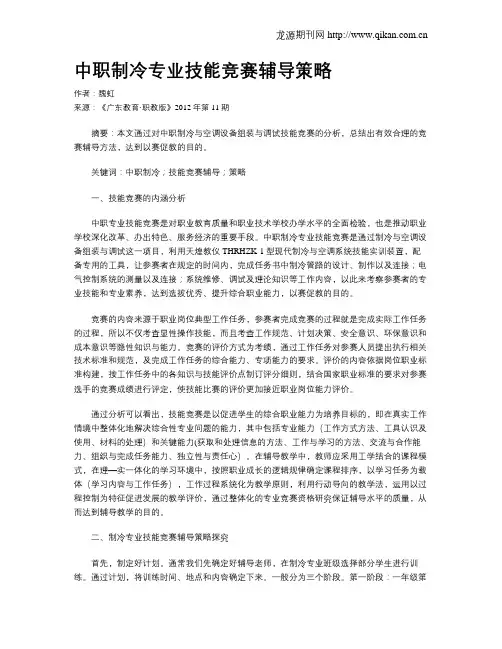

中职制冷专业技能竞赛辅导策略作者：魏虹来源：《广东教育·职教版》2012年第11期摘要：本文通过对中职制冷与空调设备组装与调试技能竞赛的分析，总结出有效合理的竞赛辅导方法，达到以赛促教的目的。
