第 1 页 共 9 页 电气设备安全知识培训
安全用电包括：供电系统的安全、用电设备的安全及人身安全三个方面，它们之间又是紧密联系的。供电系统的故障可能导致用电设备的损坏或人身伤亡事故的发生，而用电事故的发生也可能导致局部或整个工厂停电，造成人身伤害及设备的损坏，给企业的利益带来不可估量的损失。所以安全用电，不可大意、马虎，要时刻提醒自己安全第一、预防为主、警钟长鸣、紧抓不懈。
作为企业的员工，我们必须要掌握如何安全、可靠地用好电能。员工不管在那个岗位上，基本上都要和电打交道，每个员工都应该学会安全用电的一些基本知识，有些知识看着简单，但有时是含含糊糊，是是非非，似懂非懂，这种是造成电气安全事故的最主要原因。
一、电气设备事故的特点
1、电气事故的危险因素不能被感觉器官察觉而预防。电是没有形状、没有颜色、没有气味、可以说也没有声音的一种客观存在的、实实在在的东西。我们在使用过程中，对它的存在容易忽视，对它的危险性认识不足，这样就很容易出事故。
2、电气事故的危险性大，损失严重、死亡率也较高。电气事故一旦发生，轻者损坏设备，造成停电影响生产；人如触电轻者电伤，重者致残，甚至死亡；电气事故还能引起电气火灾、爆炸。
3、预防电气事故的发生：我们必须具备必要的电的一些基本知识，若对电一无所知，那电就会时时处处威胁着你。
4、电气事故发生时：来的突然、毫无预感，人一旦触电，自身失去防卫能力。 第 2 页 共 9 页 二、预防电气设备事故的发生
1、时刻提醒自己，触电的危害，用电要安全；
2、工作中提醒自己，不乱拉、乱扯电线，不带电移动设备，不随意触摸没有防护的带电设备，不随意使用有安全隐患的设备及电动工具：如设备防护盖、防护罩已拆除，电源线有裸露现象，设备有异常声响，严重腐蚀生锈断裂及倾斜现象。
3、严格要求自己操作电气设备时，要按照操作规范操作，不蛮干、盲干。
4、操作电气设备时，一定要熟读设备安全操作规范，熟练掌握设备的性能及工作过程，所生产的产品的工艺流程。
电力系统基础知识培训
Document number：BGCG-0857-BTDO-0089-2022
第一章
电力系统基础知识
继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。这是学习继电保护、自动装置等本书内容的基础。
>>第一节 电力系统基本概念
一、电力系统构成
电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。
在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。动力系统、电力系统及电力网之间的关系示意图如图1-l所示。
图1-1 动力系统、电力系统及电力网示意图
需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。
电力系统主要组成部分和电气设备的作用如下。
(1)发电厂。发电厂是把各种天然能源转换成电能的工厂。天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。
(2)变电站(所)。变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。
供配电安全培训材料
基本安全知识
掌握及遵守电气《安全工作规程》、《运行管理规程》、《操作、安装规程》。
建立电气安全档案并有专门部门保管。完整的内容包括：负责领导人、电工成员名单、供用电系统准确的图纸和设备资料，电工分片专责区，电气隐患部位，电气要害部位，爆炸和火灾危险部位等。对重要的电气设备，要分类编码登记。
用电单位必须与供电部门签订《供用电协议》，明确产权分界、职责划分。
高压多电源进线的用户应与供电部门签订《调度协议》，并按照协议执行电网调度管理制度。
双电源用电单位如有自备发电机组，必须向供电部门登记备案，并必须有可靠的防止向电网返送电的闭锁措施。
电气工作人员必须持证上岗。北京地区电工资质证，分高低压运行、高低压维修、高低压安装六类。在北京地区，对于高压变配电室人员，除具备《高低压电工执照》还必须具有北京地区《电工进网作业许可证》。严禁非电工人员作业，徒工在作业时需有证电工监护。
供电容量在630KVA以上变配电室，必须设双人值班，并确定其中一人为值班长（兼监护人），另一人为操作人。供电容量在500KVA以下，且无一、二类负荷者，可以设一人值班。设置高压变配电室单人值班必须经过管理部门批准。单人值班时，且条件允许时只能进行简单操作，不得进行检修和临时性电气测量，以及装设、拆除接地线工作。无人值班变配电室每周必须巡检一次。
对电气设备的定期巡视、检查、保养，高空、高压作业要有2人以上进行，同时要有一定的安全保护措施。
安全工作规程明确规定，发生供电事故后，未找出事故原因和未对现场进行妥善处理时，不允许恢复供电。在发生人身触电事故或电气火灾时，可不经许可先行切断有关电源，再报告有关上级和供电部门。
高压调度户应在调度允许及下令的情况下，根据系统具体情况，检查二次保护压板联片是否正确，确认无误后按操作步骤逐步填写操作票。然后在高压操作模拟板上复核操作步骤是否正确，再进行操作。操作票不得使用铅笔填写，必须至少保留3个月。

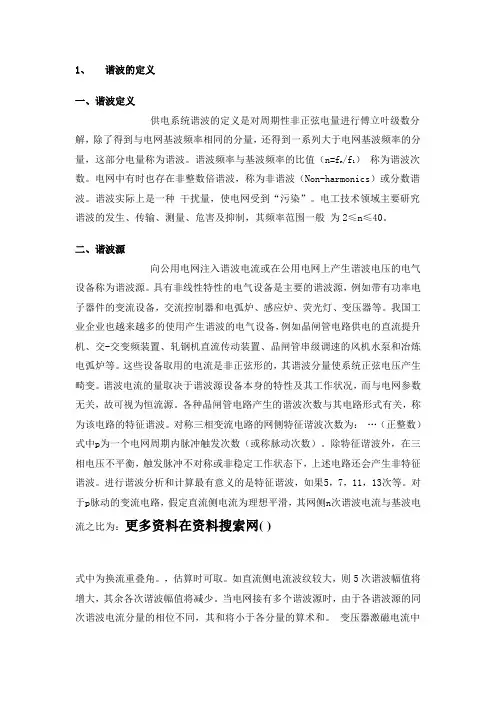

1、 谐波的定义
一、谐波定义
供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。谐波频率与基波频率的比值（n=fn/f1） 称为谐波次数。电网中有时也存在非整数倍谐波，称为非谐波（Non-harmonics）或分数谐波。谐波实际上是一种 干扰量，使电网受到“污染”。电工技术领域主要研究谐波的发生、传输、测量、危害及抑制，其频率范围一般 为2≤n≤40。
二、谐波源
向公用电网注入谐波电流或在公用电网上产生谐波电压的电气设备称为谐波源。具有非线性特性的电气设备是主要的谐波源，例如带有功率电子器件的变流设备，交流控制器和电弧炉、感应炉、荧光灯、变压器等。我国工业企业也越来越多的使用产生谐波的电气设备，例如晶闸管电路供电的直流提升机、交-交变频装置、轧钢机直流传动装置、晶闸管串级调速的风机水泵和冶炼电弧炉等。这些设备取用的电流是非正弦形的，其谐波分量使系统正弦电压产生畸变。谐波电流的量取决于谐波源设备本身的特性及其工作状况，而与电网参数无关，故可视为恒流源。各种晶闸管电路产生的谐波次数与其电路形式有关，称为该电路的特征谐波。对称三相变流电路的网侧特征谐波次数为： …（正整数）
式中p为一个电网周期内脉冲触发次数（或称脉动次数）。除特征谐波外，在三相电压不平衡，触发脉冲不对称或非稳定工作状态下，上述电路还会产生非特征谐波。进行谐波分析和计算最有意义的是特征谐波，如果5，7，11，13次等。对于p脉动的变流电路，假定直流侧电流为理想平滑，其网侧n次谐波电流与基波电流之比为：更多资料在资料搜索网( )
式中为换流重叠角。，估算时可取。如直流侧电流波纹较大，则5次谐波幅值将增大，其余各次谐波幅值将减少。当电网接有多个谐波源时，由于各谐波源的同次谐波电流分量的相位不同，其和将小于各分量的算术和。 变压器激磁电流中含有3，5，7等各次谐波分量。由于变压器的原副边绕组中总有一组为角形接法，为3次谐波提供了通路，故3次谐波电流不流入电网。但当各相激磁电流不平衡时，可使3次谐波的残余分量（最多可达20%）进入电网。
