已知A点的坐标和标高还有一个方位角怎样测出其它两点

  • 格式：rtf
  • 大小：10.44 KB
  • 文档页数：4

已知A点的坐标和标高还有一个方位角怎

样测出其它两点

坐标正算，就是根据直线的边长、坐标方位角和一个端点的坐标，计算直线另一个端点的坐标的工作。 编辑本段计算实例 实例1，设直线AB的边长DAB和一个端点A的坐标XA、YA为已知，则直线另一个端点B的坐标为： XB=XA+ΔXAB (5.1) YB=YA+ΔYAB (5.2) 式中，ΔXAB、ΔYAB称为坐标增量，也就是直线两端点A、B的坐标值之差。由图5.3中，根据三角函数，可写出坐标增量的计算公式为： ΔXAB=DAB·cosαAB (5.3) ΔYAB=DAB·sinαAB (5.4) 式中ΔX、ΔY的符号取决于方位角α所在的象限。 实例2. 已知直线B1的边长为125.36m，坐标方位角为211°07′53〃，其中一个端点B的坐标为（1536.86 ，837.54），求直线另一个端点1的坐标X1，Y1。 解: 先代入公式（5.3）、（5.4），求出直线B1的坐标增量： ΔXB1=DB1·CosαB1=125.36×cos211°07′53〃=－107.31m ΔYB1=DB1·sinαB1=125.36×sin211°07′53〃〃=－64.81m 然后代入公式（5.1）、（5.2），求出直线另一端点1的坐标： X1=XB+ΔXB1=1536.86－107.31=1429.55m Y1=YB+ΔYB1=837.54－64.81=772.73m 根据直线的起点和终点的坐标，计算直线的水平距离和坐标方位角。 编辑本段计算原理及方法 如图中所示，已知一条直线的起点和终点坐标分别为A（x1，y1），B（x2，y2），通过坐标反算来计算直线AB的水平距离S ab和坐标方位角α ab。 由于反三角函数计算的结果有多值性 所以在计算坐标方位角α ab之前，要先计 算象限角R ab。 计算步骤： ①tan R ab=|△y ab|╱|△x ab|=|y b-y a|╱|x b-x a|； ②R ab=arctan|y b-y a|╱|x b-x a|； ③S ab==|△y ab|╱sinα ab=|△x ab|╱cosα ab ④根据“②”中所求的R ab，求坐标方位角α ab， ⑴若坐标方位角为第一象限角，则：R ab=α ab； ⑵若坐标方位角为第二象限角，则：α ab=180°-R ab； ⑶若坐标方位角为第三象限角，则：α ab=180°+R ab； ⑷若坐标方位角为第四象限角，则：α ab=360°-R ab。 ⑤终上所述：此直线的水平距离为“③”中所求，坐标方位角为“④”中所求 已知两点平面坐标，如何计算两点

间的方位角？

两点间的方位角的正切值即为两点

连线的斜率。

A(x1,y1),B(x2,y2),

OA方位角a，则tan(a)=y1/x1,

OB方位角b，则tan(b)=y2/x2;

==>AB方位角=b-a.

或者 tan(AB方位角)=AB斜率值=(y2-y1)/(x2-x1),

==>AB方位角=arctan[(y2-y1)/(x2-x1)].

导线测量平差实例

闭合导线：

名称 表示 原理

（导线长） D 实测边长总合

（角度总和） ∑β 实测左角相加的总和

（角度闭合差） Fβ 实测左角相加的总和的秒位数

（坐标闭和差） Fx △x计算出的坐标增量之合 Fy △y计算出的坐标增量之合

（距离闭合差） F Fx平方加Fy平方开根号

（导线精度） K F/D(1÷F×D)

附合导线：

名称 表示 原理

（导线长） D 实测边长总合

（角度总和） ∑β 实测左角相加的总和

（角度闭合差） Fβ 实测推算出的终点方位角减理论的

终点方位角

（坐标闭和差） Fx △x总合减（终点x坐标减起始x坐

标）

Fy △y总合减（终点y坐标减起始y坐

标）

（距离闭合差） F Fx平方+Fy平方开根号

（导线精度） K F/D(1÷F×D)

坐标增量计算：

△x12=D12×cosa12

△y12=D12×sina12

D ：实测两点间的距离。

a ：实测两点间的方位角。

近似平差方法：①将角度闭合差除以测站数：Fβ÷N（N表示测

站数）=∩（角度均值），然后将角度均值加到实测右角中。

②将Fx平方加Fy平方开根号，得出距离闭合差，用距离闭合差

除以观测边长数得出距离均值，然后将距离均值加到每一条实

测边长中。

③从起测点开始，再通过公式△x12=D12×cosa12 、△y12=D12

×sina12求出坐标增量。用上一测站的坐标加上坐标增量就得

出平差后的坐标

合集下载

三角测量的计算公式与应用案例

三角测量的计算公式与应用案例

三角测量的计算公式与应用案例

三角测量是一种常用的测量方法，它利用三角形的性质来计算距离、角度和高度等参数。本文将介绍三角测量的计算公式和应用案例，以帮助读者更好地理解和应用这一测量方法。

一、三角测量的计算公式

1. 距离计算公式

在三角测量中，距离计算是其中之一的重要任务。如果知道了某个角的度数和两边的长度，可以利用余弦定理来计算第三边的长度。余弦定理的公式如下：

c² = a² + b² - 2ab * cosC

其中，c代表第三边的长度，a和b分别代表已知两边的长度，C代表已知角的度数。

另外，如果知道了某个角的度数和相对应的边的长度，可以利用正弦定理来计算其他两边的长度。正弦定理的公式如下：

a/sinA = b/sinB = c/sinC

其中，a、b、c分别代表三角形中的三条边的长度，A、B、C代表三个角的度数。

2. 角度计算公式

在三角测量中，有时需要计算两条边之间的夹角。如果知道了两边的长度，可以利用余弦定理来计算这个夹角的余弦值。余弦定理的公式如下：

cosC = (a² + b² - c²) / 2ab

其中，a、b、c分别代表三角形中的三条边的长度，C代表两边之间的夹角。 另外，如果知道了两条边和夹角的余弦值，可以利用反余弦函数（arccos）来计算夹角的度数。

3. 高度计算公式

在三角测量中，有时需要计算物体的高度。如果已知物体到观察者的距离、观察者的仰角和物体的倾角，可以利用正切函数来计算物体的高度。正切函数的公式如下：

tanβ = h / d

其中，tanβ代表物体的倾角，h代表物体的高度，d代表物体到观察者的距离。

二、三角测量的应用案例

1. 导航定位

三角测量在导航定位中有着广泛的应用。例如，在航海中，船只可以通过测量天文观测数据（如星体的仰角）和时间来计算自己的位置。这涉及到角度计算和距离计算，利用船只与星体、地平线之间的夹角和星体的高度，通过三角测量的计算公式可以得出船只到星体的距离，从而确定船只的位置。

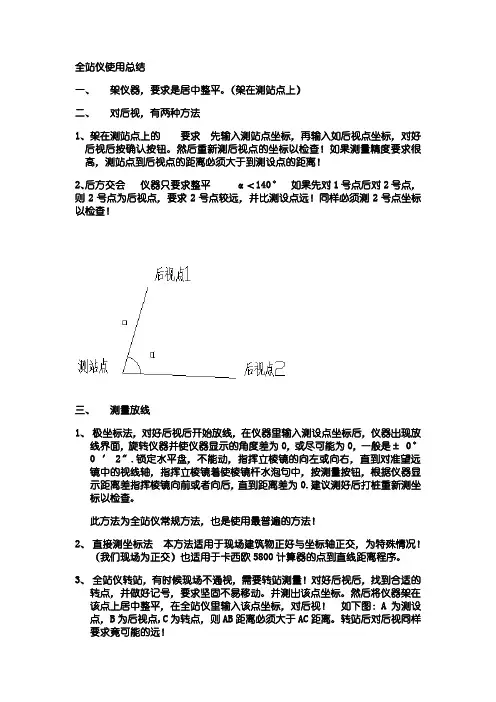

全站仪使用总结

全站仪使用总结

全站仪使用总结

一、 架仪器，要求是居中整平。（架在测站点上）

二、 对后视，有两种方法

1、架在测站点上的 要求 先输入测站点坐标，再输入如后视点坐标，对好后视后按确认按钮。然后重新测后视点的坐标以检查！如果测量精度要求很高，测站点到后视点的距离必须大于到测设点的距离！

2、后方交会 仪器只要求整平 α＜140° 如果先对1号点后对2号点，则2号点为后视点，要求2号点较远，并比测设点远！同样必须测2号点坐标以检查！

三、 测量放线

1、 极坐标法，对好后视后开始放线，在仪器里输入测设点坐标后，仪器出现放线界面，旋转仪器并使仪器显示的角度差为0，或尽可能为0，一般是± 0°

0 ′ 2″.锁定水平盘，不能动，指挥立棱镜的向左或向右，直到对准望远镜中的视线轴，指挥立棱镜着使棱镜杆水泡句中，按测量按钮，根据仪器显示距离差指挥棱镜向前或者向后，直到距离差为0.建议测好后打桩重新测坐标以检查。

此方法为全站仪常规方法，也是使用最普遍的方法！

2、 直接测坐标法 本方法适用于现场建筑物正好与坐标轴正交，为特殊情况！（我们现场为正交）也适用于卡西欧5800计算器的点到直线距离程序。

3、 全站仪转站，有时候现场不通视，需要转站测量！对好后视后，找到合适的转点，并做好记号，要求坚固不易移动。并测出该点坐标。然后将仪器架在该点上居中整平，在全站仪里输入该点坐标，对后视！ 如下图：A为测设点，B为后视点,C为转点，则AB距离必须大于AC距离。转站后对后视同样要求竟可能的远！

四、 全站仪测标高

架好仪器，整平（不要求居中）。将棱镜立在已知点（A）上，测出高差(B),计算A-B=C，将C输入到仪器中。用测坐标测A点以检查，相差不应该超过3个毫米。此方法直接忽略仪器高（设为零），棱镜高（设为零），应该注意的是，对后视的时候棱镜高和测得时候棱镜高要求前后一致，否侧应该做相应的计算。

施工坐标计算公式

施工坐标计算公式

施工坐标计算公式

在施工现场，经常需要进行坐标计算，以确定建筑物或工程的位置和方向。施工坐标计算是一项重要的技术工作，它涉及到几何学和测量学的知识，并且需要使用适当的计算公式来完成。本文将介绍几种常见的施工坐标计算公式。

1. 偏差角计算公式

偏差角通常用来描述建筑物或工程相对于参考方向的角度偏差。它可以通过测量建筑物或工程在平面上的两个已知点和参考方向之间的角度来计算。

给定两个已知点A和B，其坐标分别为(Ax, Ay)和(Bx, By)，参考方向为正北方向。偏差角可以通过以下公式计算：

偏差角 = arctan((By - Ay) / (Bx - Ax))

2. 坐标四等分点计算公式

在某些情况下，需要确定两个已知坐标点之间的中点和四个等分点的坐标。这可以通过使用以下公式来计算：

中点坐标 = ((Ax + Bx) / 2, (Ay + By) / 2)

等分点1坐标 = ((3Ax + Bx) / 4, (3Ay + By) / 4)

等分点2坐标 = ((Ax + Bx) / 2, (Ay + 3By) / 4)

等分点3坐标 = ((3Ax + Bx) / 4, (Ay + 3By) / 4)

3. 垂足计算公式

垂足是指从一个点到一条直线上的垂直线段的底部点。可以通过使用以下公式来计算垂足坐标：

给定线段AB和点C，其中A和B分别是线段的两个端点，C是垂足的位置，其坐标为(Cx, Cy)。假设线段AB的方程为y = mx + c，其中m是斜率，c是截距。

垂足坐标 = ((Cx = m^2 * Ax + Bx + m*(Cy - Ay - m*Ax)) / (1 + m^2),

(Cy = m*(Cx - Ax) + Ay))

4. 距离计算公式

在施工现场，有时需要计算两个已知点之间的距离，以确定建筑物或工程的尺寸。可以使用以下公式计算两个点之间的距离：

给定两个点A和B，其坐标分别为(Ax, Ay)和(Bx, By)。 距离 = sqrt((Bx - Ax)^2 + (By - Ay)^2)

工程测量偏角值的计算公式

工程测量偏角值的计算公式

工程测量偏角值的计算公式

在工程测量中，偏角值是一个非常重要的参数，它可以用来描述两条线或者两个方向之间的夹角大小。在建筑、道路、桥梁等工程项目中，偏角值的准确计算对于确保工程的准确性和顺利进行至关重要。本文将介绍工程测量偏角值的计算公式，并且讨论一些常见的应用场景。

偏角值的定义。

在工程测量中，偏角值通常用来描述两个方向之间的夹角大小。这个夹角可以是水平方向上的偏角，也可以是垂直方向上的偏角。偏角值的计算可以采用不同的方法，取决于具体的应用场景和测量需求。

偏角值的计算公式。

在工程测量中，偏角值的计算公式可以根据具体的测量方法来确定。以下是一些常见的偏角值计算公式：

1. 两点偏角值的计算公式。

假设有两个点A和B，它们之间的偏角值可以通过以下公式计算：

偏角值 = arctan((B.y A.y) / (B.x A.x))。

其中，arctan表示反正切函数，B.y和A.y分别表示点B和点A的纵坐标，B.x和A.x分别表示点B和点A的横坐标。这个公式适用于在平面坐标系中计算两点之间的偏角值。

2. 方位角和方向角的计算公式。

在工程测量中，方位角和方向角是两个常见的偏角值。它们分别用来描述方向的大小和方向的方向。方位角和方向角的计算公式如下：

方位角 = arctan((B.y A.y) / (B.x A.x))。 方向角 = 90° 方位角。

其中，方位角的计算公式与两点偏角值的计算公式相同，而方向角则是根据方位角计算得出的。这两个偏角值在道路、桥梁等工程项目中有着广泛的应用。

3. 水平偏角和垂直偏角的计算公式。

在一些特定的工程项目中，需要计算水平方向上的偏角和垂直方向上的偏角。这两个偏角值可以通过以下公式计算：

水平偏角 = arctan((B.z A.z) / (B.x A.x))。

垂直偏角 = arctan((B.z A.z) / (B.y A.y))。

其中，B.z和A.z分别表示点B和点A的高程，其余变量的含义与前述公式相同。这两个偏角值在建筑、地质勘探等工程项目中有着重要的应用。
