工程测量规范－总则
工程测量规范
第1章 总则
第1.0.1 条为了统一工程测量的技术要求，及时、准确地为工程建设提供正确的测绘
资料，保证其成果、成图的质量符合各个测绘阶段的要求，适应工程建设发展的需要，
如有你有帮助，请购买下载，谢谢！
- 1 -页 《水利工程测量》学习指导
第一章 工程测量基本知识
一、本章学习目标
通过本章的学习理解测量学的概念和水利工程测量的任务；掌握测量工作的基准面和基准线；掌握水准面、大地水准面、绝对高程、相对高程、高差的概念；掌握地面点平面位置的表示方法；初步掌握测量的三项基本工作和测量工作的基本原则。
二、学习指导
1、测量学概念
测量学是研究地球形状和大小以及确定地面点位置的科学。测量学的内容包括测定和测设两部分。
2、水利工程测量的主要任务
（1）测绘大比例尺地形图
通过实地测量和计算获得观测数据，利用地形图图式，把地球表面的地物和地貌按一定比例尺缩绘成地形图，为水利工程勘测、设计提供所需的测绘资料。
（2）施工放样
施工阶段要将图上设计好的建筑物按其位置、大小测设于实地，以便据此施工。
（3）水工建筑物的变形观测
在施工过程中及工程建成后的运行管理阶段，需要对建筑物的稳定性及变化情况进行监测，确保工程安全运行。
3、测量工作的基准面和基准线
（1）基准面是大地水准面
（2）基准线是铅垂线
4、大地水准面
设想有一个完全处于静止、平衡状态的海水面，向陆地延伸而形成一个封闭的曲面，这个静止的海水面称为水准面。海水有潮汐，时高时低，所以水准面有无数个，而其中通过平均海水面的一个称为大地水准面。
5、地面点的高程
（1）绝对高程
地面点到大地水准面的铅垂距离称为绝对高程，又叫海拔，用H表示。
我国现行的“1985国家高程基准”是以青岛验潮站1953年～1979年的黄海平均海水面作为大地水准面，水准原点设在青岛，其绝对高程为72.2604m。
（2）相对高程
地面点到假定大地水准面的铅垂距离称为相对高程，叫假定高程，通常用H表示。
（3）高差
高差是指两地面点间的高程差，用h表示。 如有你有帮助，请购买下载，谢谢！
- 2 -页 B点相对于A点的高差为ABh，其与高程的关系为：

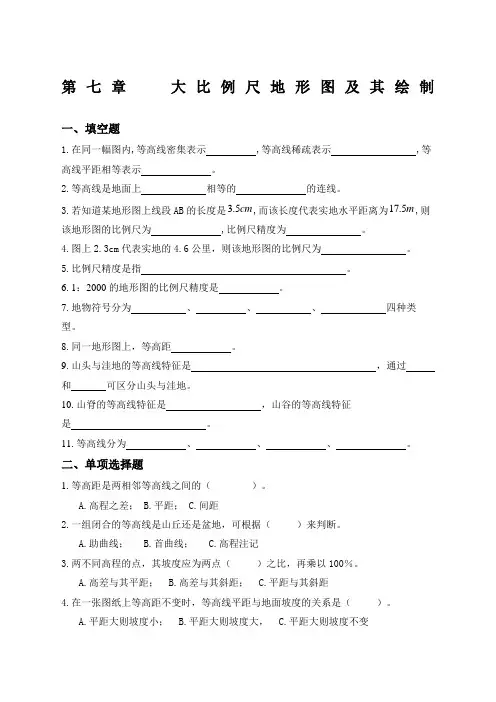

第七章 大比例尺地形图及其绘制
一、填空题
1.在同一幅图内,等高线密集表示 ,等高线稀疏表示 ,等高线平距相等表示 。
2.等高线是地面上 相等的 的连线。
3.若知道某地形图上线段AB的长度是cm5.3,而该长度代表实地水平距离为m5.17,则该地形图的比例尺为 ,比例尺精度为 。
4.图上2.3cm代表实地的4.6公里，则该地形图的比例尺为 。
5.比例尺精度是指 。
6.1：2000的地形图的比例尺精度是 。
7.地物符号分为 、 、 、 四种类型。
8.同一地形图上，等高距 。
9.山头与洼地的等高线特征是 ，通过
和 可区分山头与洼地。
10.山脊的等高线特征是 ，山谷的等高线特征是 。
11.等高线分为 、 、 、 。
二、单项选择题
1.等高距是两相邻等高线之间的（ ）。
A.高程之差； B.平距； C.间距
2.一组闭合的等高线是山丘还是盆地，可根据（ ）来判断。
A.助曲线； B.首曲线； C.高程注记
3.两不同高程的点，其坡度应为两点（ ）之比，再乘以100％。
注：表中粉色为需要填写的答案
《土木工程测量》第1章作业
1-2 什么是测量工作的基准面和基准线？
解：测量工作的基准面是水准面；基准线是铅垂线。
1-3 什么是绝对高程？什么是相对高程？
解：绝对高程：地面点沿铅垂线到大地水准面的距离；相对高程：地面点到假定水准面的铅垂距离。
1-5 已知某地大地坐标为（106°12′，38°32′）。计算：①该地在高斯投影3°带的带号及其中央子午线经度；②该地在高斯投影6°带的带号及其中央子午线经度。
解：①3°带带号：n=int((L-1.5°)/3°)+1= int((106°12′-1.5°)/3°)+1=35，
35号3°带中央子午线经度：L’0=3°*n=3°*35=105°；
②6°带带号：N=int(L/6°)+1= int(106°12′/6°)+1=18；
18号6°带中央子午线经度：L0=6°*N-3°=6°*18-3°=105°。
1-6 已知控制点BM30的大地坐标为（106°49′27″，39°04′58″），其高斯投影3°带内计算的平面坐标自然值是（4328363.369m，－101752.428m）。计算BM30的坐标通用值。
解：通用坐标值是在Y坐标自然值上+500km，并且在其前冠以投影带带号。因此，先计算BM30所在高斯投影3°带的带号：
3°带带号：n=int((L-1.5°)/3°)+1= int((106°50′-1.5°)/3°)+1=36，
Y坐标自然值+500km=-101752.428m+500000m=398247.572m。
所以，BM30的通用坐标为（4328363.369m，36 398247.572m）
1-7 测量工作应遵循的基本原则是什么？
解：测量工作应遵循“从整体到局部”、“先控制后碎步”、“先高级后低级”、“步步有检核”的基本原则。
《土木工程测量》第2章作业
2-1 设A为后视点，B为前视点，已知点A的高程HA=233.128m，后视读数a为1.547m，前视读数b为0.874m，试计算AB的高差hAB和点B的高程HB。
