第五章 液压控制阀和液压基本回路
机械设备的液压系统，不论多么复杂,都是由一些基本回路组成的。基本回路是由一些液压元件组成的，用来完成某种特定功能的典型回路，因此, 熟悉和掌握基本元件的结构组成、工作原理和功能，对分析液压基本回路和设汁液压系统是必不可少的。

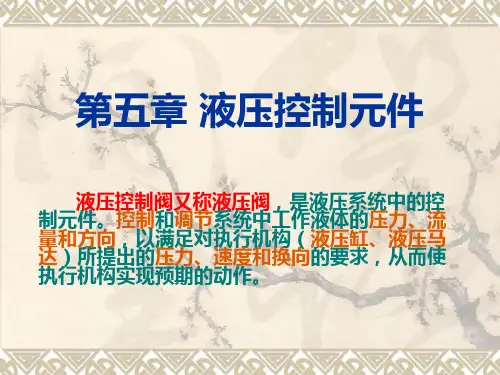

液压控制阀（简称液压阀）用来控制油液的压力、流量和流动方向，从而控制液压执行元件的启动、停止、运动方向、速度、作用力等，以满足液压设备对各工况的要求。
一、液压阀的分类
1)按用途分类
液压阀根据工作原理和用途可分为:方向控制阀、压力控制阀 、流量控制阀。
液压基本回路根据工作原理和用途可分为方向控制回路、压力控制回路、速度控制回路和多缸动作控制回路。
2)按控制方式分类
液压阀按控制方式可分为:普通阀（开关定值式控制阀）、电液比例控制阀、电液伺服阀和数字阀。
3)按连接方式分类
按连接方式可分为管式连接阀、板式连接阀、法兰式连接阀、叠加式连接阀和插装式连接阀。
二、对液压阀的要求
液压传动系统对液压控制阀的基本要求是:
1)动作灵敏，工作可靠，工作时冲击和振动小。
2)油液通过时压力损失小。
3)密封性能好，内泄漏少，无外泄漏。
4)结构紧凑，安装、调试、维护方便，通用性好。
三、液压阀的组成：阀体、阀芯、控制装置。
第一节 方向控制阀和方向控制回路
方向控制阀是利用阀芯和阀体间相对位置的改变，实现油路与油路间的接通、断开或改变油液流动方向，以满足系统对油流方向的要求。它包括单向阀和换向阀。
一、换向阀与换向回路
（一） 换向阀的类型与工作原理
换向阀是利用阀芯对阀体的相对运动，使油路接通、切断或变换油液的方向，从而实现对执行元件运动方向的控制。 1. 换向阀的分类
根据换向阀阀芯的运动方式和结构形式分，换向阀有滑阀式、转阀式和锥阀式等，其中以滑阀式应用最多。
1 / 5 第五章 液压压力控制阀和压力控制回路
一、填空题
1、在液压系统中，控制 或利用压力的变化来实现某种动作的阀称为压力控制阀。这类阀的共同点是利用作用在阀芯上的液压力和弹簧力相 的原理来工作的。按用途不同，可分 、 、 和压力继电器等。
2、根据溢流阀在液压系统中所起的作用，溢流阀可作 、 、 和背压阀使用。
3、先导式溢流阀是由 和 两部分组成，前者控制 ，后者控制 。
4、减压阀主要用来
液压系统中某一分支油路的压力，使之低于液压泵的供油压力，以满足执行机构的需要，并保持基本恒定。减压阀也有 式减压阀和
式减压阀两类， 式减压阀应用较多。
5、减压阀在 油路、 油路、润滑油路中应用较多。
6、 阀是利用系统压力变化来控制油路的通断，以实现各执行元件按先后顺序动作的压力阀。
7、 压力继电器是一种将油液的 信号转换成 信号的电液控制元件。
二、判断题
（ ）1、溢流阀通常接在液压泵出口的油路上，它的进口压力即系统压力。
（ ）2、溢流阀用作系统的限压保护、防止过载的场合,在系统正常工作时,该阀处于常闭状态 。
（ ）3、压力控制阀基本特点都是利用油液的压力和弹簧力相平衡的原理来进行工作的。
（ ）4、液压传动系统中常用的压力控制阀是单向阀。
（ ）5、溢流阀在系统中作安全阀调定的压力比作调压阀调定的压力大。
（ ）6、减压阀的主要作用是使阀的出口压力低于进口压力且保证进口压力稳定。
（ ）7、利用远程调压阀的远程调压回路中，只有在溢流阀的调定压力高于远程调压阀的调定压力时，远程调压阀才能起调压作用。
三、选择题
1、溢流阀的作用是配合泵等，溢出系统中的多余的油液，使系统保持一定的（ ）。
1 第五章 液压阀
P,qmvF
改变油的流动方向重要参数，vqmpqp
换向阀单向阀方向控制阀改变油的流动方向的阀
压力继电器减压阀顺序阀溢流阀压力控制阀控制系统压力的阀
调速阀节流阀流量控制阀调节系统流量的阀
组合阀---叠加阀---插装阀---集成阀
§5-1 方向控制阀
、控制换向、控制油流方向两个作用21
一、单向阀 图6—8 单向阀
2 1、 组成
2、 原理
3、 与二极管比较
4、、不通油方向密封性好、正向通过时，液阻小要求：21
5、作用
6、职能符号
从单向阀→液控单向阀
液控单向阀
图6—9 液控单向阀
1、组成：
2、原理：
口通油，双向导通、相当于单向阀口不通油、kb,ka
3、职能符号
一、 换向阀
转阀滑阀
（一）工作原理
表6—5 滑阀式换向阀的主体部分结构型式
工作油口回油口压力油口、组成：B,AOp1
、原理：2
通通，左位：AOpB
通通，右位：BOpA
原理：改变阀芯和阀体的相互位置，使阀的内部通路情况改变，改变了通油情况。
位置数：阀芯相对于阀体有几个不同的位置,用方框表示.
通道数：阀芯相对于阀体在某一个位置时,有几个通油口.
3 在上述系统中使用换向阀：
mvFABPOvF
1、工进
2、快退
（二）操纵定位装置：
1、手动换向阀
2、机动换向阀
3、电磁换向阀
4、液动换向阀
5、电液动换向阀
1)、手动式
a) 自动复位式
组成：定位套
原理：3个位置
职能符号
b) 钢球定位式 4 用于流量小，人工操作场合
2）、机动式
组成
原理
职能符号
说明
1 第五章 控制元件
目的与要求： 本章是全书的重点和难点，要求了解常用方向控制阀、压力控制阀、流量控制阀的基本结构，理解其工作原理，掌握其工作特性，能对常用阀的合理选择，正确使用，正确对系统中有关控制参数进行计算。对插装阀、叠加阀、比例阀和伺服阀只要求作简单的了解。为以后油路的分析打好基础。本章要求做溢流阀性能实验，以加深学生对阀的认识。
重点与难点
1.重点： 液控单向阀、常用换向阀(手动式、机动式、电磁式、液动式、电液动式)、压力阀(溢流阀、减压阀、顺序阀、压力继电器)、流量阀(节流阀、调速阀)的作用、工作原理、职能符号及阀的应用是本章重点。
2.难点： 溢流阀、减压阀、顺序阀的区别与各自的应用，液压回路的压力计算。
时间分配： 10学时
第一节 概述
1.阀的作用
阀是用来控制系统中流液的流动方向或调节其压力和流量的，因此它可分为方向阀、压力阀和流量阀三大类。一个形状相同的阀，可以因为作用机制的不同，而具有不同的功能。压力阀和流量阀利用通流截面的节流作用控制着系统的压力和流量，而方向阀则利用通流通道的更换控制着流液的流动方向。这就是说，尽管液压阀存在着各种各样不同的类型，它们之间还是保持着一些基本共同之点的。例如：
（1）在结构上，所有的阀都有阀体、阀芯（转阀或滑阀）和驱使阀芯动作的元、部件（如弹簧、电磁铁）组成 。
（2）在工作原理上，所有阀的开口大小，阀进、出口间压差以及流过阀的流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而已。
2．液压阀的分类
液压阀可按不同的特征进行分类，如表5—1所示。
表5—1 液压阀的分类
分类方法 种类 详细分类
按机能分类
压力控制阀 溢流阀、顺序阀、卸荷阀、平衡阀、减压阀、比例压力控制阀、缓冲阀、仪表截止阀、限压切断阀、压力继电器
流量控制阀 节流阀、单向节流阀、调速阀、分流阀、集流阀、比例流量控制阀
方向控制阀 单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀、比例方向阀
