1、 总述 根据XX公司锅炉房的运行情况，产品型号、参数及本我公司类似工程的经验，本投标方案选用本公司代理的“XHCEMS-40A型烟气排放连续自动监测系统” 该系统由河北先河环保科技股份有限公司生产，生产企业是国家经贸委重大技术装备项目。本系统于2003年5月取得了河北省质量技术监督局颁发的计量器具制造许可证。 XHCEMS-40A型 烟气排放连续自动监测系统采用国际通用的直接测量技术——激光透射法监测烟尘；烟气监测采用稀释采样技术，用干净的零空气将烟气进行稀释，然后导入监测仪中进行分析，其中SO2监测采用紫外荧光法，NOx监测采用化学发光法，测量准确、实时性好，可准确测得烟道排放物的浓度。并可通过监测烟气温度、流量和含氧量，计算出污染物的排放总量。本系统可广泛的应用于电力、供热、冶金、建材、垃圾焚烧等行业，实现烟气排放中烟尘、SO2、NOx、O2、烟气流量、温度、压力等参数的在线测量。 “XHCEMS-40A 烟气排放连续自动监测系统”能够自动运行，具有数据自动传输、远程自动、手动控制、诊断、现场手动控制和故障自动显示，并具有良好的抗干扰能力；关键的零部件从国外进口，保证产品的准确性和可靠性；该系统采用中文界面，菜单显示，操作方便，维护简单易行。 “XHCEMS-40A 烟气排放连续自动监测系统”于2003年12月～2004年4月通过了国家环保局环境监测仪器质检中心的性能测试，并取得了中国环境保护产业协会颁发的“环保产品认定证书”。产品的技术指标满足HT/J76-2001《固定污染源烟气排放连续自动监测系统技术要求及检测方法》和HJ/T75-2001《火电厂烟气连续监测系统技术规范》的要求。

2、总体要求 （1）本系统的技术指标满足HJ/T75-2001《火电厂烟气连续监测系统技术规范》、HT/J76-2001《固定污染源烟气排放连续自动监测系统技术要求及检测方法》的要求。 （2）所有仪器均具有良好的抗干扰能力。 （3）配备的技术文件全部为中文。 （4）所有仪器均满足以下基本要求： A、 工作电源：AC220V±10%，50HZ；设备用电量：3KVA B、 工作温度: 仪器主机部分：5～40℃； 采样探头部分：0～700℃； C、 工作环境湿度：0～90％； D、 压缩空气要求： 最小压力：0.5Mpa以上；最小流量20L/min（也可不提供）； E、 工作方式：连续自动工作； F、 标准值输出： 模拟输出：0～5V； RS-232或RS485通讯控制接口； G、 安装方式：组合式机柜； H、 单机技术性指标：各监测仪均具备停电自动恢复功能。

3、性能特点 采样系统采用先进的稀释抽取法，样品的抽入、稀释、输送一步完成，操作简便，实现了从稀释探头到监测仪器全系统的在线标定。 样气正压传送，消除了管道微小泄漏引起烟气二次稀释造成的测量误差； 稀释探头抽取样品量极少，具有粗、细两级过/滤，维护量极小； 稀释后样品气浓度较低，可采用空气质量连续自动监测仪器进行测量，SO2

测量采用紫外荧光法、NOX采用化学发光法、烟尘测量采用激光透射技术，

测量准确、可靠性高。 稀释后的样品气露点温度可达-20℃，消除了水汽凝结问题，样品管线不需加热，结构简单。 全中文菜单式操作界面、使用方便。 现场控制系统采用可靠性高、扩展性好的工业控制计算机，系统维护和升级方便。 完全拥有自主知识产权，关键部件进口、大部分部件国产、性能价格比高。 消耗材料国内解决、运行费用低。 完善的售后服务体系，技术支持及时可靠。

4、系统组成 XHCEMS－40A型烟气排放连续自动监测系统由现场监测子站和中心站监控系统组成。监测子站安装在污染源现场，中心站安装在企业或上级管理部门的计算机上。子站连续24小时对烟气排放情况进行自动监测，并将结果保存在现场计算机上。中心站通过有线或无线方式将现场监测数据采集到本地计算机上，并对数据进行整理、报表、打印、发布等处理。本系统还可以通过宽带、电话网络、无线GPRS等方式直接与地方环境监理系统联网，将监测数据实时准确地传送到环保管理部门。

XHCMES-40A 工作原理 现场监测子站主要由烟气监测子系统、烟尘监测子系统、烟气参数监测子系统和数据采集控制系统组成。负责烟尘烟气的采样、分析，以及烟气状态参数的监测、数据整理、上报，并实现自动维护。 中心站监控系统实现实时数据、仪器状态查询、历史数据采集等功能，可对数据进行整理、报表、打印、发布等处理。可通过宽带或无线GPRS方式将数据传输给地方环保管理部门。

5、技术指标 1）、烟尘监测仪 性能特点： 采用激光背散射原理，不怕烟道的机械振动及烟气温度不均造成的折射率不均造成的光束摆动。 单端安装，无需光路对中。 仪器设计贯彻“无工具”现场安装的思路，最大限度地降低现场安装的复杂度，仪器及防雨系统的安装仅电器连接需要一支螺丝刀，不必带连接螺栓、螺母，10分钟内即可完成安装，最大限度地减少由于现场安装调试带来的诸多问题。 采用标准4-20mA工业标准电流输出，连接方便。 仪器整体功耗非常小，大约5w左右。 一般标准设置参数可适用于烟道壁厚小于400，烟道直径大于仪器名牌标示（D.GT.2000），在特殊的要求条件下测量区大小可以订制。用户也可以在经维护人员的认可及指导下调整。

技术指标： 尺寸、重量： 160×160×250mm 5Kg 环境要求： 温度：-40℃~65℃/相对湿度：0-100% R.H 测量误差： ±2%FS 介质条件： 温度 最高300℃（高温需定制） 信号输出： 4-20mA 最大输出负载： 500Ω 零点漂移： ±2%FS24h 量程漂移： ±2%FS24h 灵敏度： 2mg/m3 测量范围： 最小0-200mg/m3最大0-10g/m3 可以测量烟囱大小： 1-15m 功耗： 3W 供电： DC24V±10%

2）、XHSO2-40A型紫外荧光法SO2自动监测仪 性能特点： 高、低量程自动转换。 紫外光源产生谱线，消除样品中水分对测量结果的影响，高灵敏的PMT使测量结果达ppb级。 采用比率测定技术对测量结果进行修正，消除激光源老化对测量结果的影响。 采用除烃器去处样气碳氢化合物对测量结果的影响。 过程记录可存储和显示近期有效的标准、停电等信息。 具有故障诊断功能。 大屏幕图形点阵式液晶显示器。 中文界面、菜单界面，操作方便。 具有RS232数字输出和模拟输出。 测量浓度值可以mg/m3、μg/m3、ppm、ppb单位表示。 具有自动校准和手动校准功能。 具有来电自动启动功能。 内置采样泵。 技术指标： 量程：0~500、0~1000、0~2000、0~4000mg/m3（可选） 最低检测限：0.3mg/m3 零点漂移：≤±2％FS/24h 全幅漂移：≤±2.5%FS/24h 响应时间：＜3min 重复性：＜1%FS 线性度：＜±1.5% 样气流量：650ml/min±10% 电源：AC220V±10%，50Hz 功率：450W 模拟输出： 0-5V 数字输出：RS232 外形尺寸：432×178×650mm 主机重量：36kg 适用温度：0~45℃

3）、XHNOX-40A型化学发光法NO-NO2-NOX自动监测仪 性能特点： 可同时测定样气中的NO、NO2、NOx，高灵敏度的PMT使检测限达ppb级。 量程可任意设置、自动转换。样气通过钼转换器，将NO2转换为NO、进行NO2的测定。 单通道结构，没有切光器，不需要更换皮带和马达，提高了可靠性。 臭氧发生器采用无消耗渗透膜干燥器，免除了更换干燥剂的烦琐。 软件自动修正温度、压力对测量结果的影响。 过程记录可存储和显示近期有效的校准、停电等历史信息。 具有故障诊断功能。 大屏幕图形点阵式液晶显示器。 中文界面，菜单结构，操作方便。 具有RS232数字输出和模拟输出。 测量浓度值可以mg/m3、μg/m3、ppm、ppb单位表示。 具有自动校准和手动校准功能。 具有来电自动启动功能。 技术指标： 量程：0~500、0~1000、0~2000、0~4000mg/m3（可选） 最低检测限：0.3mg/m3 零点漂移：≤±2%FS/24h 全幅漂移：≤±2.5%FS/24h 响应时间：＜3min 重复性：＜1%FS 线性度：＜±1.5% 钼转化效率：≥98% 样气流量：500ml/min±10% 电源：AC220V±10%，50Hz 功率：450W 模拟输出：0-5V 数字输出：RS232 外形尺寸：432×178×650mm 主机重量：33kg 适用温度：0-45℃

4）、XHDSC-40A型稀释采样控制器 性能特点： 实时显示稀释气压力和真空度，在参数不正常时产生报警。 精密减压阀控制稀释气压力，保证稀释气的稳定性。 可通过RS485接收和响应数据采集仪的命令，实现对多个烟道的自动切换和稀释采样。 可实现自动反吹，避免烟尘堵塞采样探头。 可手动实现烟道间的切换、实现手动稀释采样、反吹、零点和量程校准，并显示当前状态。 稀释气压力、反吹气压力、真空度、流量面板直接显示，方便直观。 具有来电自启动功能。 技术指标： 输出压力：0.13~0.6MPa 标准气端口：3个

合集下载

垃圾焚烧烟气在线系统(MCS100EHW)技术规范书

垃圾焚烧烟气在线系统(MCS100EHW)技术规范书

垃圾焚烧烟气在线系统(MCS100EHW)技术规范书西克麦哈克（北京）仪器有限公司垃圾焚烧行业2009年10月目录一、技术方案说明 (3)1.1系统作用 (3)1.2 系统组成 (3)1.3 系统方案介绍 (4)1.4 各监测子系统的分析原理 (4)二、各仪器设备的技术指标 (10)三、技术要求响应 (15)四、系统维护及寿命预期值 (16)五、MCS100EHW维护周期表 (17)六、本公司及烟气在线监测设备的优特点 (17)七、MSC100EHW设备与其它产品的比较 (18)一、技术方案说明1.1系统作用整个气体分析系统在本项目中起到两个作用：1.1.1酸控制进行电厂脱酸效果的监测与控制，以最大化地减少脱酸剂的使用量，降低生产成本。

垃圾燃烧产生酸性废气有SO2、HCl、HF、NOx。

其中，氯化氢（HCl）是垃圾中有机氯化物燃烧产生，如PVC塑料及漂白纸张为垃圾中含氯最高之物质，为HCl主要来源，由于流化床炉焚烧温度较高，因此HCl炉内生成量约为900mg/Nm3。

氟化物（HF）主要来自含氟碳化物的燃烧，HF其化学特性与HCl类似，形成的机理类同，但炉内生成量少，约为1-50mg/Nm3。

SO2来自垃圾无机硫化物还原和含硫化物的燃烧生成，炉内生成量约为400mg/Nm3。

一般采用半干法酸性气体脱除反应器时，对HCl去除吸收效率达93.9%，半干法酸性气体脱除反应器系统对SO2去除率大于50%，HCl、SO2、HF的最大排放浓度可分别控制在55mg/Nm3、200mg/Nm3、0.5mg/Nm3。

本项目在脱酸控制中可选用的目标监测气体：SO2/HCl。

1.1.2 对电厂烟气的排放总量进行监测鉴于脱酸中目标监测其他不一样，最终对整个配置也是有不同的要求，但是排放总量监测时的要求不变，需要监测的成分不变。

主要监测：HCl、SO2、NO X、CO、HF、H2O、O2，还包括粉尘、流速、温度压力。

1.2 系统组成系统包括：每台炉的烟道/烟囱采用1对1的形式对脱酸效果进行监控，并满足环保监测要求；此时每个烟道/烟囱需要一套脱酸气体监测系统，共2套；烟囱总排放口烟气在线监测系统（简称CEMS）由气态参数（HCl、SO2、NO X、CO、HF、H2O、O2）监测子系统、烟尘监测子系统、烟气排放参数（温度、压力、流量）监测子系统、系统控制及数据采集处理子系统组成。

固定污染源烟气排放连续监测技术规范

固定污染源烟气排放连续监测技术规范

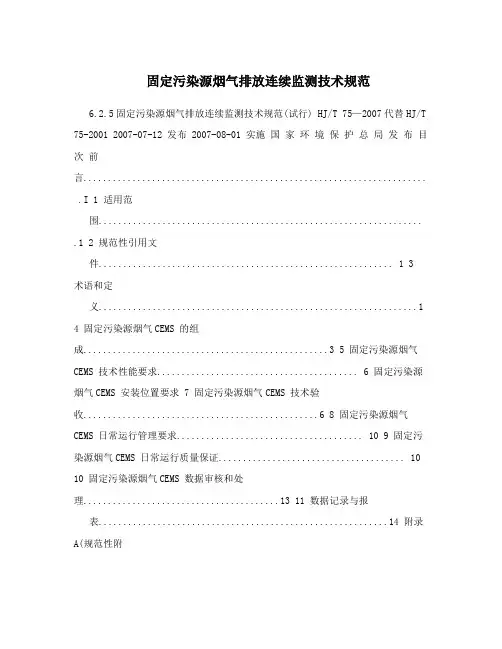

固定污染源烟气排放连续监测技术规范6.2.5固定污染源烟气排放连续监测技术规范(试行) HJ/T 75—2007代替HJ/T 75-2001 2007-07-12 发布 2007-08-01 实施国家环境保护总局发布目次前言...................................................................... .I 1 适用范围.................................................................. .1 2 规范性引用文件............................................................ 1 3术语和定义 (1)4 固定污染源烟气CEMS 的组成..................................................3 5 固定污染源烟气CEMS 技术性能要求......................................... 6 固定污染源烟气CEMS 安装位置要求 7 固定污染源烟气CEMS 技术验收................................................6 8 固定污染源烟气CEMS 日常运行管理要求...................................... 10 9 固定污染源烟气CEMS 日常运行质量保证.. (10)10 固定污染源烟气CEMS 数据审核和处理........................................13 11 数据记录与报表...........................................................14 附录A(规范性附录) .........................................................15 附录B(资料性附录) ..........................................................26 附录C(资料性附录) .......................................................... 28 附录D (规范性附录) ................................................................ .........33 前言为贯彻《中华人民共和国大气污染防治法》，执行国家、地方大气污染物排放标准，实施大气固定污染源排放污染物总量控制，提高固定污染源烟气排放连续监测水平，特制定本标准。

生活垃圾焚烧发电项目烟气在线监测系统技术规范书

生活垃圾焚烧发电项目烟气在线监测系统技术规范书

汾阳市生活垃圾焚烧发电项目烟气在线监测系统（CEMS）技术规范书1.总则1.1、本技术规范书仅适用于汾阳市生活垃圾焚烧发电项目烟气排放连续监测系统（CEMS）设备及服务采购招标。

1.2、本技术规范书提出对汾阳生活垃圾焚烧发电厂烟气排放连续监测系（CEMS）设备的功能设计、设备安装、试验、调试、验收等方面的技术要求。

1.3、本技术规范书所提出的是最低限度的技术要求，并未对所有技术细节做出规定，也未具体引述有关标准和规范的条文，投标方应保证提供一套满足本技术规范书和现行工业标准的优质产品及其相应服务。

对国家有关安全、环保等强制性标准,必须满足其要求。

所有提供的设备应有三年CEMS装置安装中使用的成熟经验，不能使用试验性的组件及装置。

所提供的CEMS装置应已经获得中国国家技术监督局计量产品认可和国家环保总局的环保产品认定。

1.4、本技术规范书所使用的标准，如与投标方所执行的标准不一致时，按较高标准执行。

投标方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。

1.5、如投标方对本技术规范书条文没有异议，则视同为投标方的系统与设备完全符合本规范书的要求；如果有异议，投标方应在技术偏差表中加以详细说明。

1.6、投标方应根据招标方提供的原始数据、技术要求和现场限定的条件，合理选择其供货范围内的设备、工艺方案和材料，保证其性能指标和系统安全可靠地运行，在此基础上应尽可能降低投资、运行经济。

1.7、在签订合同之后，按本技术规范书的要求，投标方应提出汾阳市生活垃圾焚烧发电厂烟气排放在线监测系统（CEMS）的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，由招标方确认。

所有文件、图纸及通讯，均应使用中文。

1.8、若本技术规范书前后有不一致的地方，应以有利于设备安全运行、工程质量为原则，由招标方确认。

1.9、设备采用的专利、商标涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利、商标的一切责任。

CEMS烟气在线监测解决方案

CEMS烟气在线监测解决方案

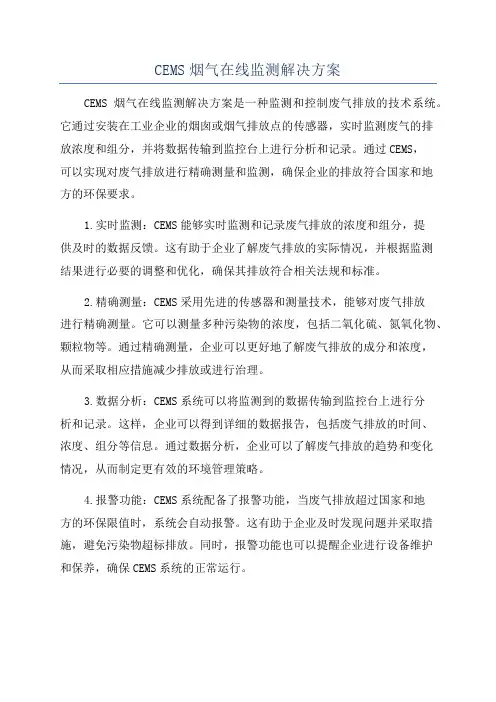

CEMS烟气在线监测解决方案CEMS烟气在线监测解决方案是一种监测和控制废气排放的技术系统。
