锤击式预应力管桩施工记录表

锤击预应力管桩工程报价表

工程名称： 单位：人民币元

序号 项目名称 单位 暂定

工程量 管桩材料单价（元） 机械施工

价格（元） 施工水电费（网电） 税金(11%)

管理费及计划利润 综合单价

（元） 备 注

一 综合单价包干部分

1 PHC-300（70）AB桩 M 22000 86元/米 32元/米 2元/米

/ 10元/米

130元/米

此报价未含税 2 锤击桩机进、退场费 次

3 设计桩尖费 个 未定

4 地下室送桩施工费 M 未定

5 检测费 根 未定 或按当地检测单位报价另计

二 合计 2860000元（贰佰捌拾陆万元整）

报价说明：（1）.ＰＨＣ管桩材料单价包括：材料费、管桩的制作、运输、装卸费、技术指导费、利润。管桩产品执行GB13476-2009标准。（2）.管桩施工费价格包括：人工费、机械施打费、材料场内运输费、临设费、资料整理、焊接费、200M内线长二级电箱铺设费。（3）. 管桩施工费价格未包括：场地回填平整费、基桩检测费、临时施工道路铺筑材料及机械人工费。（4）.工期计划： 按甲方工期要求合理组织材料供应和配套施工。

报 价 单 位： 工程有限公司

商务联系方式： 电话:

祝 商祺！

现施工预应力管桩锤击及静压法,终孔标准

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor.

I hope that after you download them,they can help yousolve

practical problems. The document can be customized andmodified

after downloading,please adjust and use it according toactual needs,

thank you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want

to know different data formats andwriting methods,please pay

attention!

现施工预应力管桩锤击法与静压法：终孔标准解析

dbjt15-22-2021 锤击式预应力混凝土管桩基础技术规程

锤击式预应力混凝土管桩基础技术规程是一种用于指导建筑施工中预应力混凝土管桩基础施工的技术规范。它主要包括以下几个方面的内容：

1. 总则：明确了本规程的适用范围、相关术语和定义、基本规定等。

2. 材料要求：对预应力混凝土管桩、钢筋、锚具、连接件等材料的性能、规格、检验方法等进行了规定。

3. 设计要求：包括桩基布置、桩型选择、桩长计算、承载力计算、桩顶荷载传递等。

4. 施工准备：包括施工组织设计、施工方案编制、施工现场布置、施工机械设备配置等。

5. 施工工艺：详细描述了锤击式预应力混凝土管桩的施工过程，包括桩位放样、钻孔、下钢筋笼、灌注混凝土、拔管、桩头处理等。

6. 质量检验与验收：对施工过程中的质量检验项目、检验方法、检验标准等进行了规定，并对桩基工程的验收条件和程序进行了说明。

7. 安全与环保：对施工过程中的安全措施、环境保护要求等进行了规定。

8. 工程实例：提供了一些典型的锤击式预应力混凝土管桩基础工程实例，供参考。

9. 附录：包括了本规程所涉及的相关标准、规范、图集等。

在学习和应用锤击式预应力混凝土管桩基础技术规程时，需要结合实际工程情况，遵循规程的要求，确保工程质量和安全。同时，随着技术的发展和实践经验的积累，规程也会不断更新和完善，因此，学习和掌握规程的同时，也要关注最新的技术动态和行业信息。

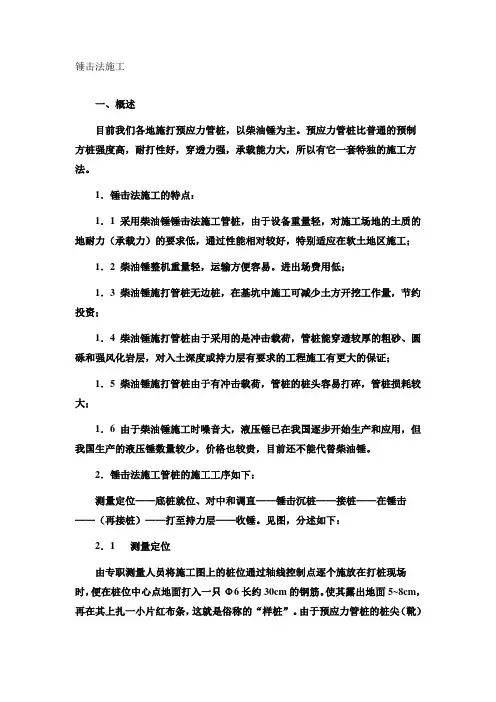

锤击法施工

一、概述

目前我们各地施打预应力管桩，以柴油锤为主。预应力管桩比普通的预制方桩强度高，耐打性好，穿透力强，承载能力大，所以有它一套特独的施工方法。

1．锤击法施工的特点：

1．1 采用柴油锤锤击法施工管桩，由于设备重量轻，对施工场地的土质的地耐力（承载力）的要求低，通过性能相对较好，特别适应在软土地区施工；

1．2 柴油锤整机重量轻，运输方便容易。进出场费用低；

1．3 柴油锤施打管桩无边桩，在基坑中施工可减少土方开挖工作量，节约投资；

1．4 柴油锤施打管桩由于采用的是冲击载荷，管桩能穿透较厚的粗砂、圆砾和强风化岩层，对入土深度或持力层有要求的工程施工有更大的保证；

1．5 柴油锤施打管桩由于有冲击载荷，管桩的桩头容易打碎，管桩损耗较大；

1．6 由于柴油锤施工时噪音大，液压锤已在我国逐步开始生产和应用，但我国生产的液压锤数量较少，价格也较贵，目前还不能代替柴油锤。

2．锤击法施工管桩的施工工序如下：

测量定位——底桩就位、对中和调直——锤击沉桩——接桩——在锤击——（再接桩）——打至持力层——收锤。见图，分述如下：

2．1 测量定位

由专职测量人员将施工图上的桩位通过轴线控制点逐个施放在打桩现场时，便在桩位中心点地面打入一只Φ6长约30cm的钢筋。使其露出地面5~8cm，再在其上扎一小片红布条，这就是俗称的“样桩”。由于预应力管桩的桩尖（靴）

用十字型或开口型较多，靠一个点位来对中，误差较大，为此，在使用十字型桩尖（靴）时。宜在当天计划打装的几个桩位上，用白灰在“样桩”附近的地面上画上一个圆心与“样桩”重合、直径与管桩桩径相等的圆圈，以方便插桩对中。
